Vérification du béton pour RFEM 6 | Poinçonnement

• Importation d'informations et de résultats appropriés depuis RFEM
• Bibliothèque de matériaux et de sections intégrée et modifiable
• Préréglage judicieux et complet des paramètres d'entrée
• Vérification du poinçonnement sur les poteaux (toutes les formes de section), les extrémités de voiles et les coins de murs

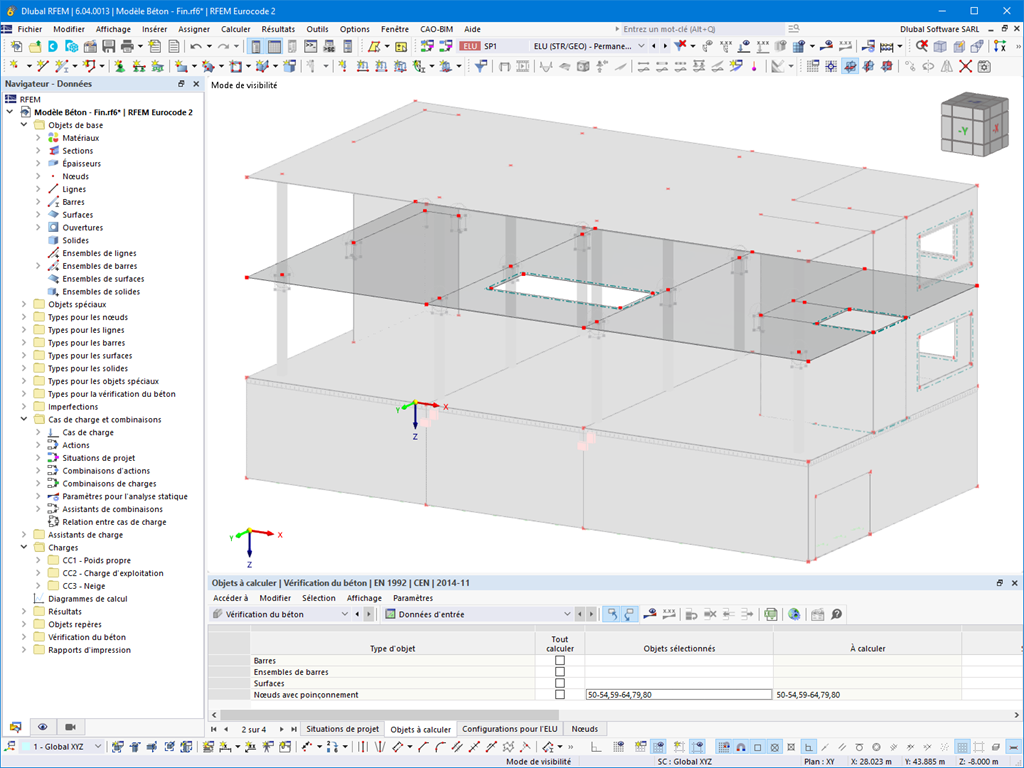

• Identification automatique de la position du nœud de poinçonnement à partir du modèle RFEM
• Détection de courbes ou de splines comme limite du périmètre de contrôle
• Considération automatique de toutes les ouvertures de dalle définies dans le modèle RFEM
• Construction et affichage graphique du périmètre de contrôle
• Vérification facultative avec contrainte de cisaillement non lissée le long du périmètre de contrôle qui correspond à la distribution de la contrainte de cisaillement réelle dans le modèle EF

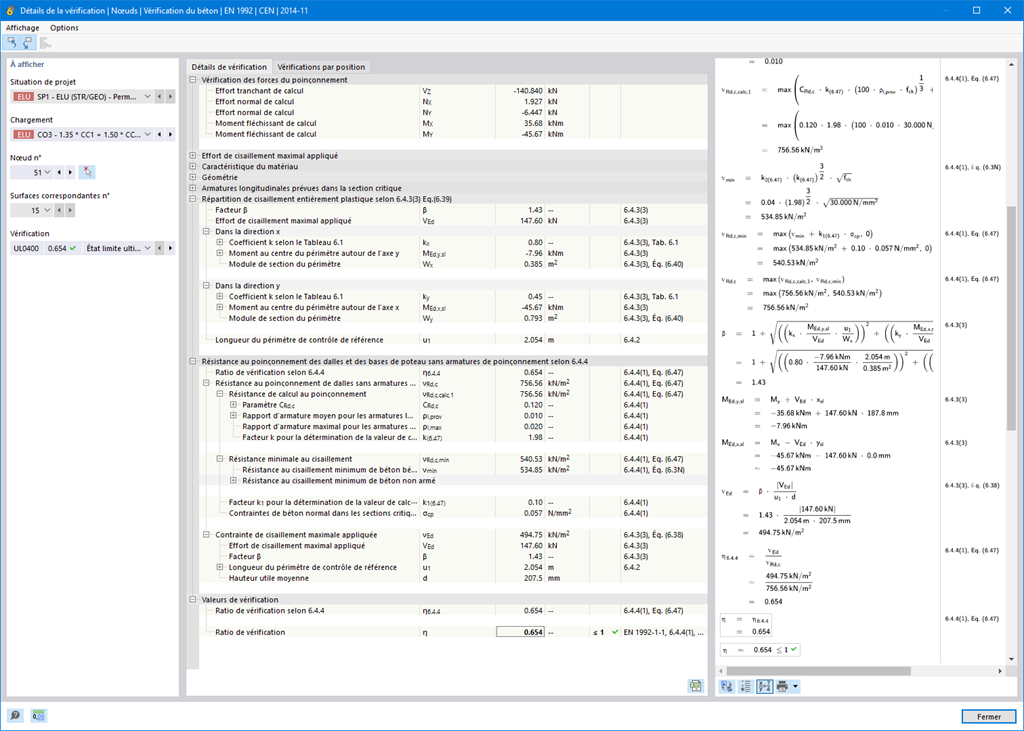

• Détermination du facteur d'incrément de charge β via une distribution de cisaillement entièrement plastique comme facteurs constants selon EN 1992-1-1, chap. 6.4.3 (3), basé sur la figure 6.21N de l'EN 1992-1-1 ou selon une spécification définie par l'utilisateur
• Affichage numérique et graphique des résultats (3D, 2D et en sections)
• Vérification du poinçonnement de la dalle sans armature de poinçonnement

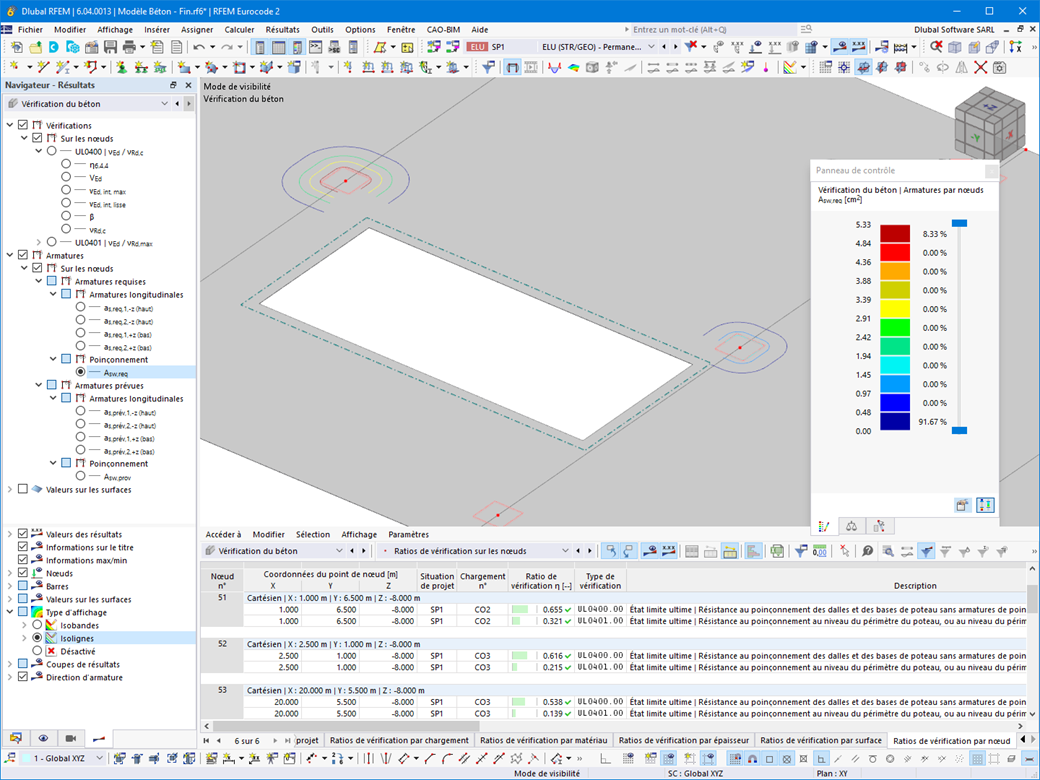

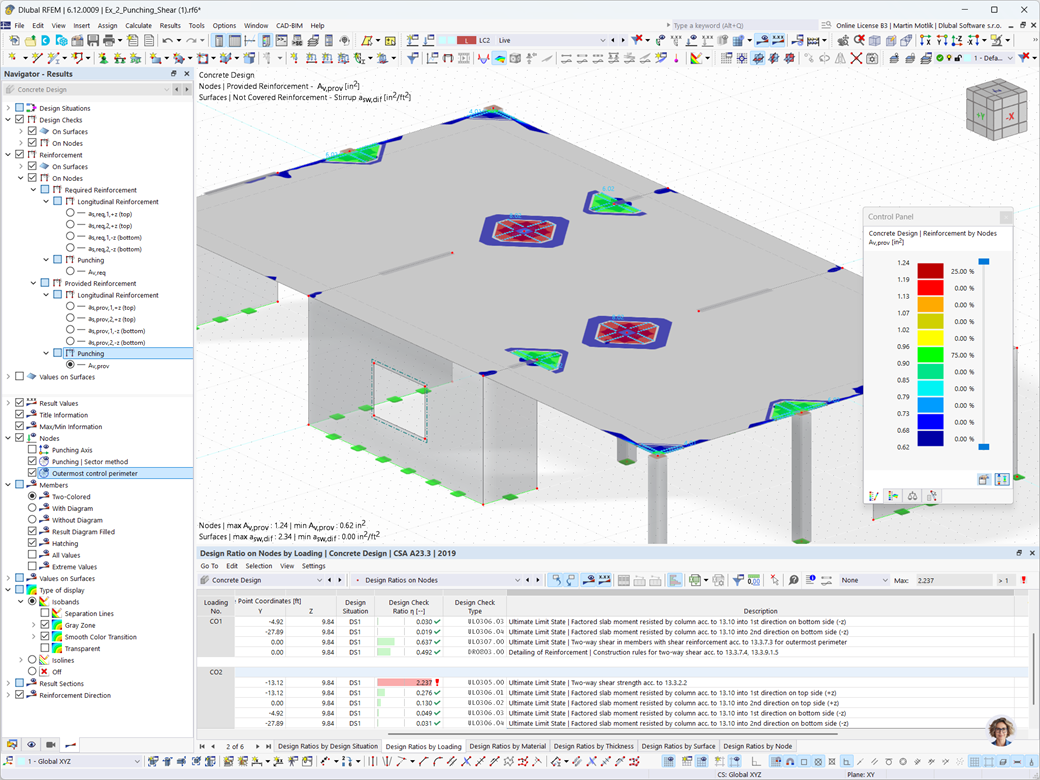

• Détermination qualitative des armatures de poinçonnement requises
• Calcul et analyse des armatures longitudinales
• Intégration complète des résultats dans le rapport d'impression de RFEM

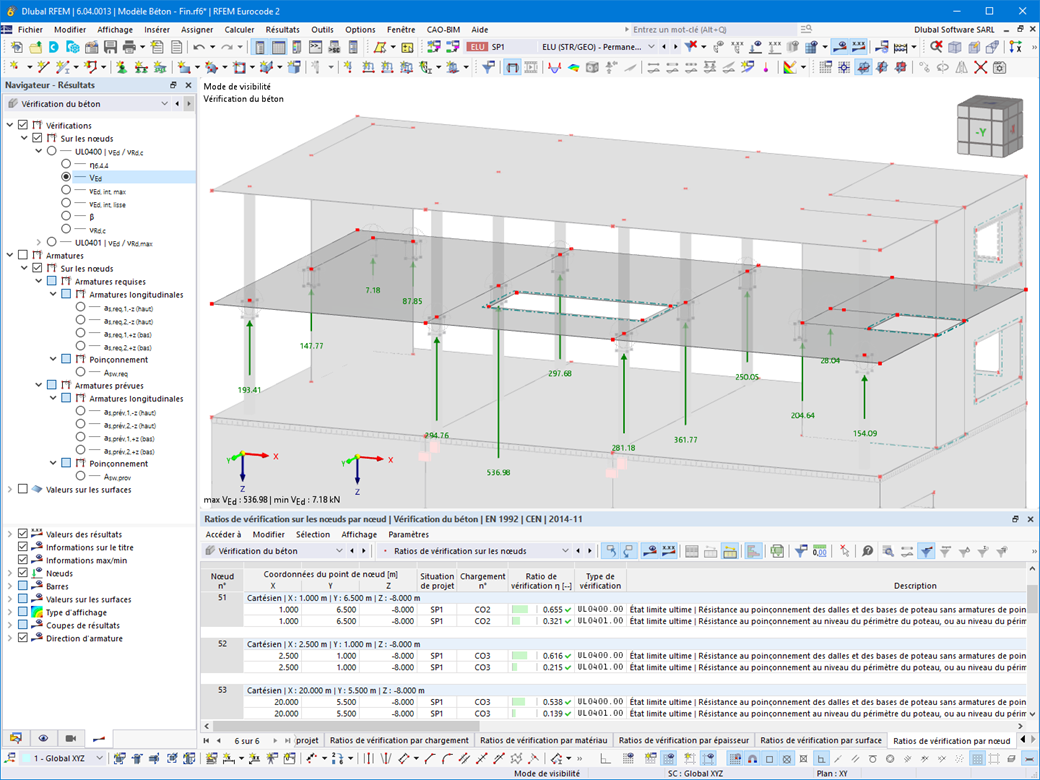

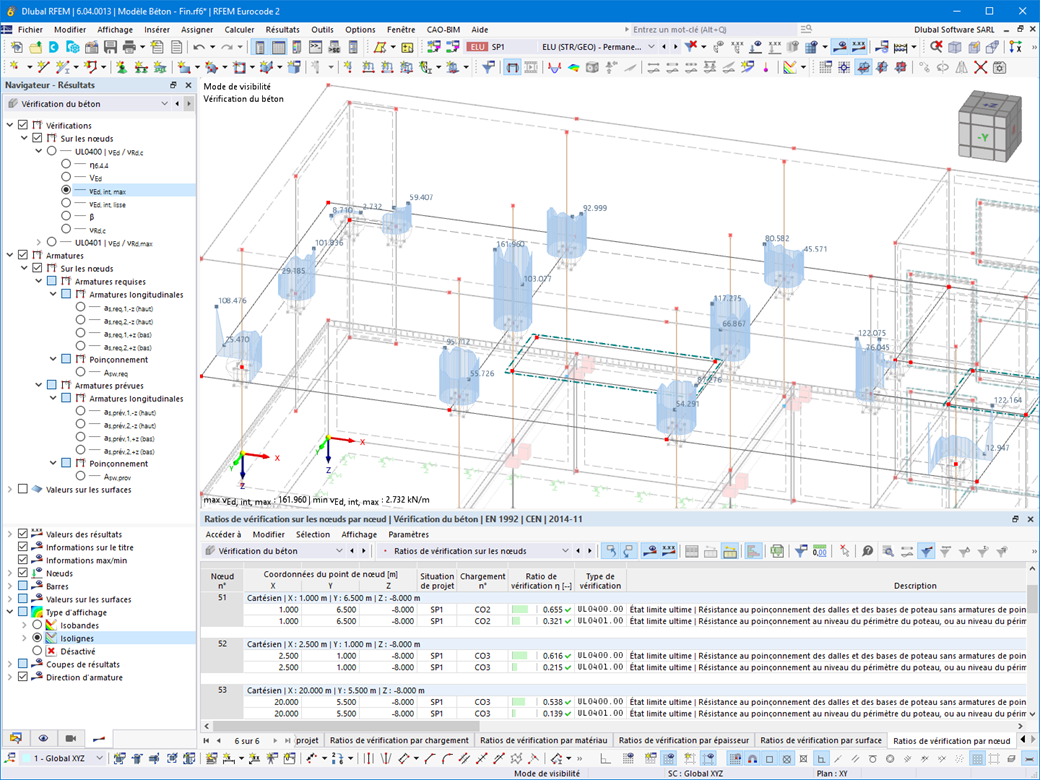

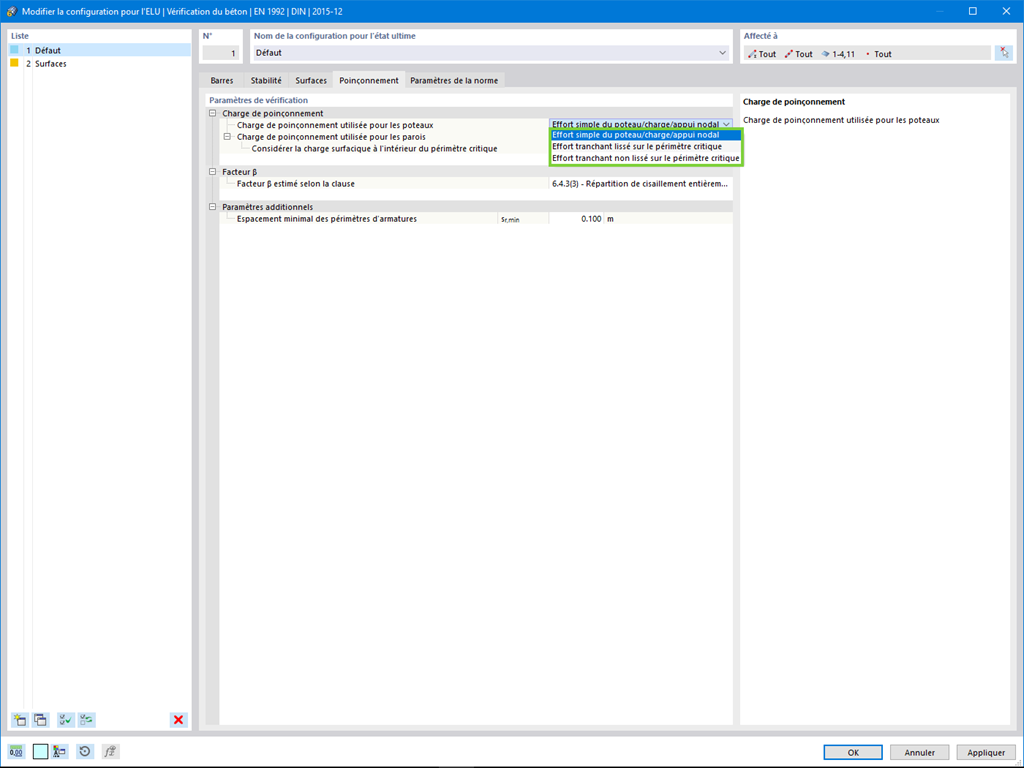

Deux possibilités s'offrent à vous dans RFEM. D'une part, vous pouvez déterminer la charge de poinçonnement à partir d'une charge concentrée (à partir du poteau/de la charge/de l'appui nodal) et de la distribution de l'effort tranchant lissée ou non le long du périmètre critique. D'autre part, vous pouvez les définir vous-même.

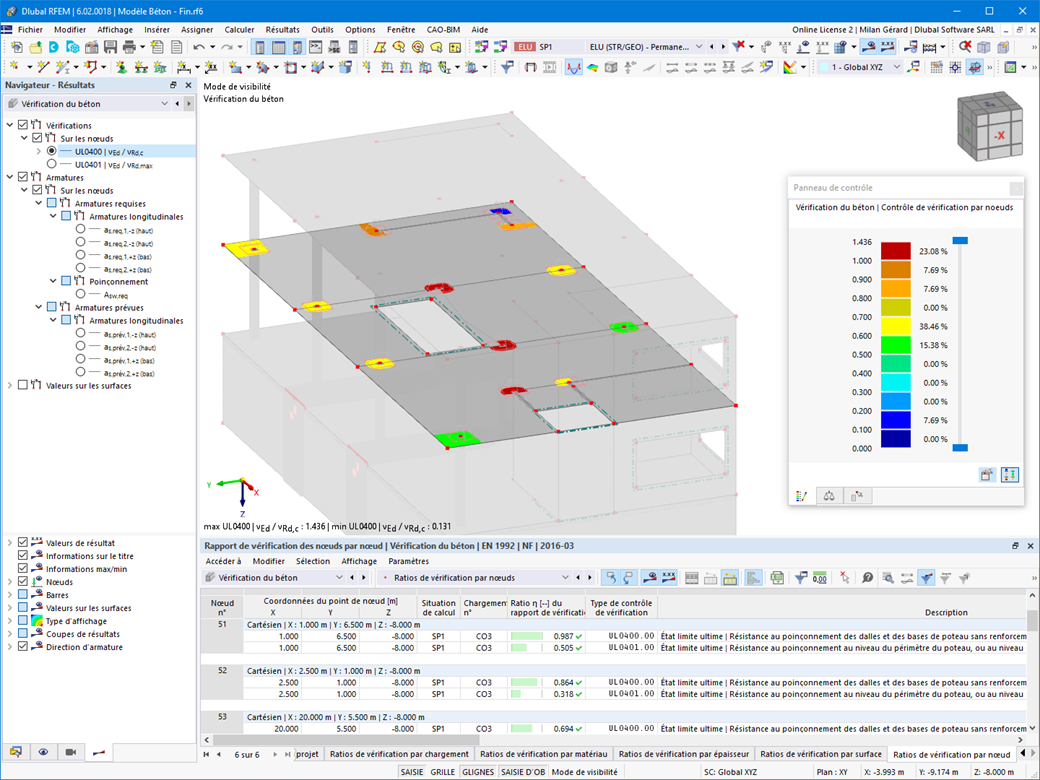

Calculez les ratios de vérification de la résistance au poinçonnement sans armatures de poinçonnement comme critère de vérification et le logiciel affiche le résultat en conséquence. Si la résistance au poinçonnement est dépassée sans armatures d'effort tranchant, le logiciel détermine les armatures d'effort tranchant requises ainsi que les armatures longitudinales requises.
