Verifica a taglio punzonamento di solette con vincoli esterni di nodi, linee e superfici
Totale voci: 4
Verifica calcestruzzo | Punzonamento | Caratteristiche
- Importazione dei dati e dei risultati rilevanti da RFEM
- Librerie dei materiali e delle sezioni trasversali integrate modificabili
- Impostazione completa e ragionata dei parametri di input
- Verifica a punzonamento su colonne (tutte le forme di sezione), estremità delle pareti e angoli delle pareti
- Riconoscimento automatico del nodo di punzonamento dal modello di RFEM
- Rilevamento delle curve o dell spline come bordo del perimentro di controllo
- Considerazione automatica di tutte le aperture delle superfici definite in RFEM
- Costruzione e visualizzazione grafica del perimetro di controllo
- Progetto con tensioni tangenziali non discretizzate lungo il perimetro di controllo che corrispondono alla effettiva distribuzione del modello agli EF
- Determinazione del coefficiente di incremento del carico β tramite distribuzione a taglio plastico totale come coefficienti costanti secondo EN 1992-1-1, cap. 6.4.3 (3), in base a EN 1992-1-1, Fig. 6.21N, o per specifica definita dall'utente
- Visualizzazione numerica e grafica dei risultati (3D, 2D e nelle sezioni)
- Verifica a punzonamento della soletta senza armatura a punzonamento
- Determinazione qualitativa dell'armatura a punzonamento necessaria
- Progettazione e analisi dell'armatura longitudinale
- Totale integrazione con la relazione di calcolo di RFEM
.png?mw=1024&hash=29ea0f6565bdf82710b7d981ae3b028adcc817e0)
Verifica calcestruzzo | Punzonamento | Input

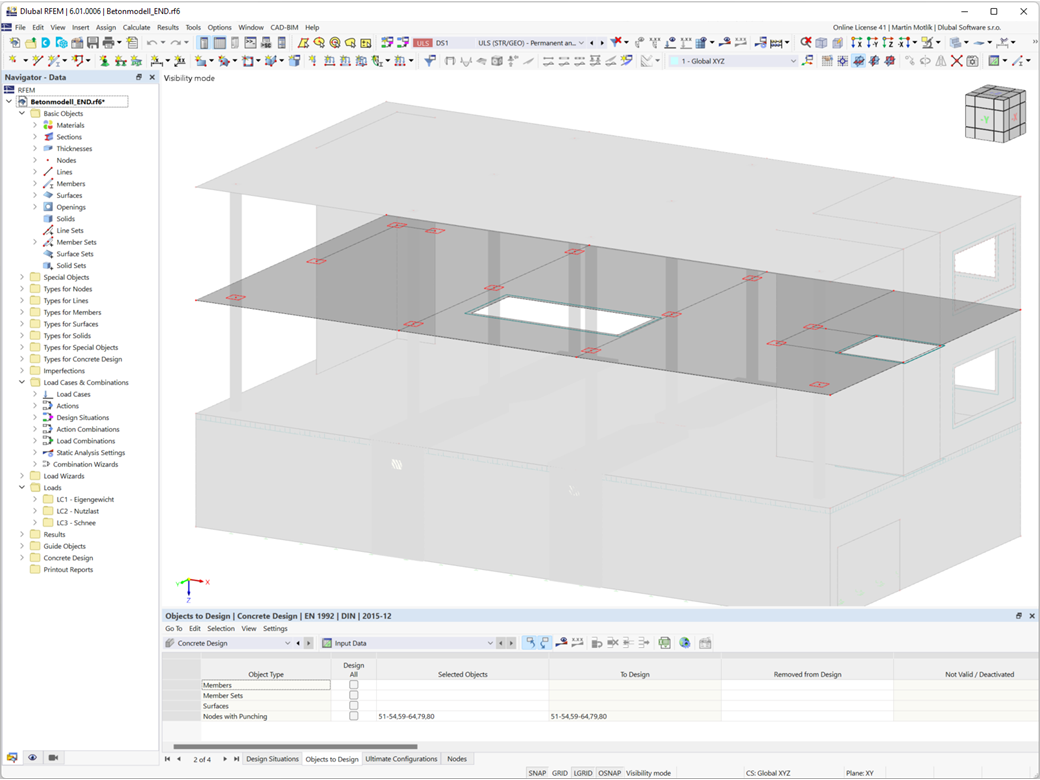

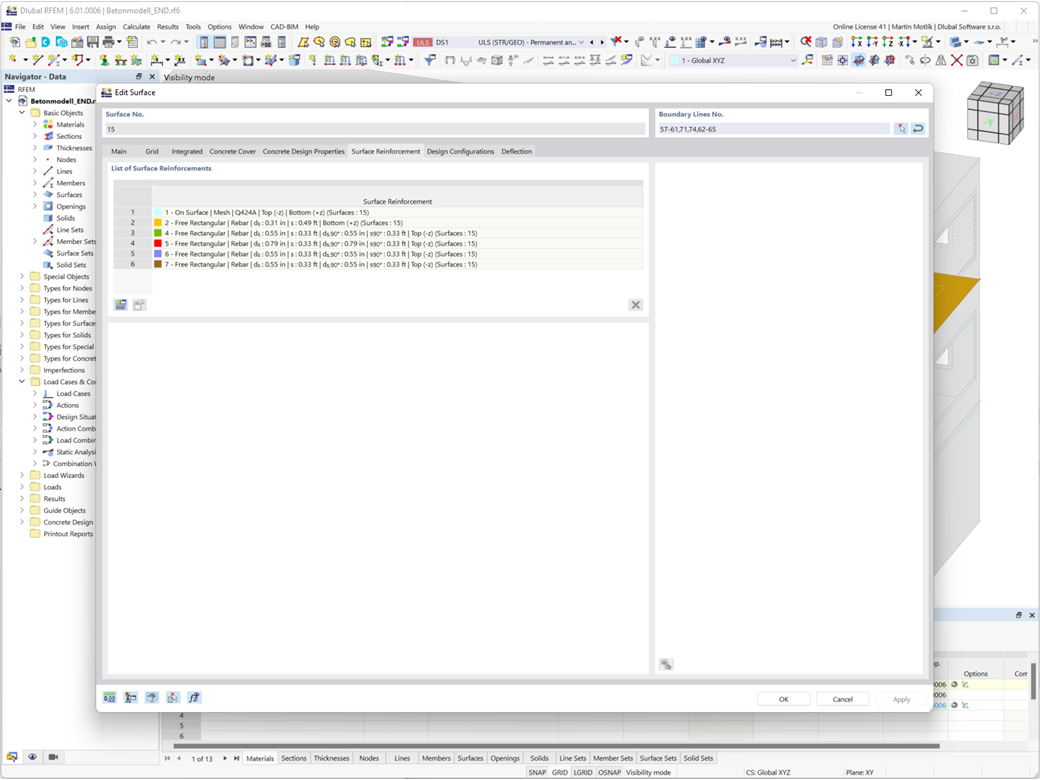

RFEM ti supporta e ti fa risparmiare molto lavoro. I materiali e gli spessori delle superfici definiti in RFEM sono già preimpostati nell'add-on Verifica calcestruzzo. Pertanto, è possibile definire direttamente i nodi da progettare.
Eventuali aperture nell'area con rischio di taglio-punzonamento vengono automaticamente prese in considerazione nel modello RFEM. L'add-on riconosce la posizione dei nodi di taglio-punzonamento e determina automaticamente se si tratta di un nodo di taglio-punzonamento al centro della soletta, sul bordo della soletta o in un angolo della soletta. Ancora una volta, risparmi tempo.

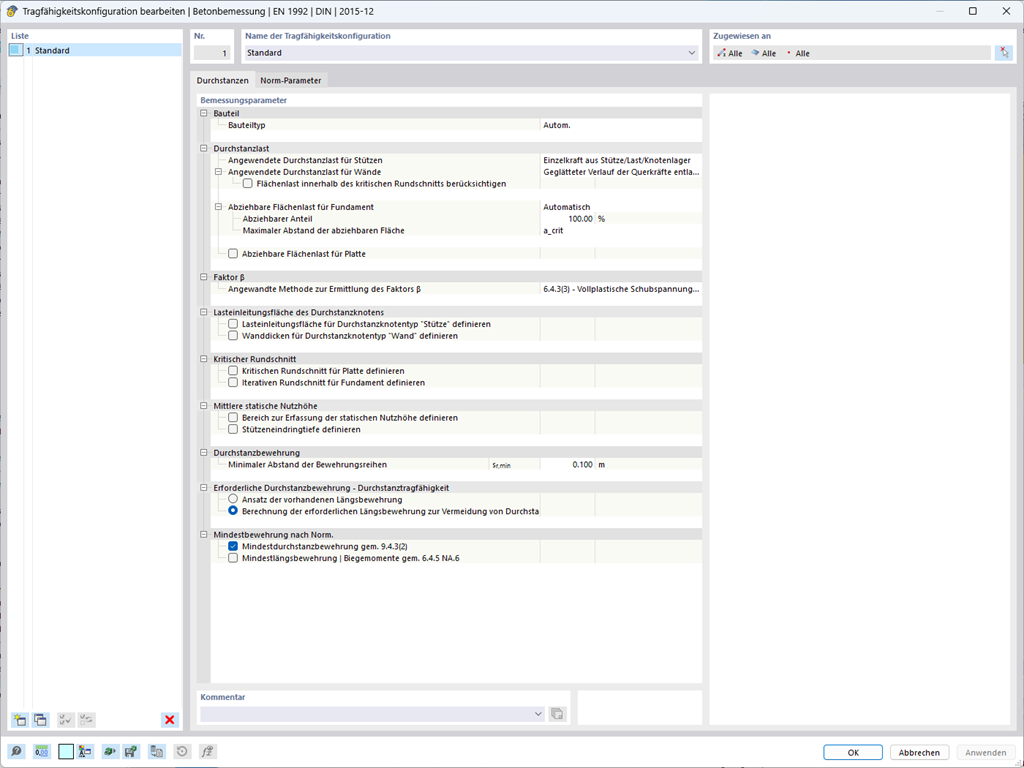

È possibile selezionare individualmente il metodo per determinare il coefficiente di incremento del carico β.
Verifica calcestruzzo | punzonamento | progettazione

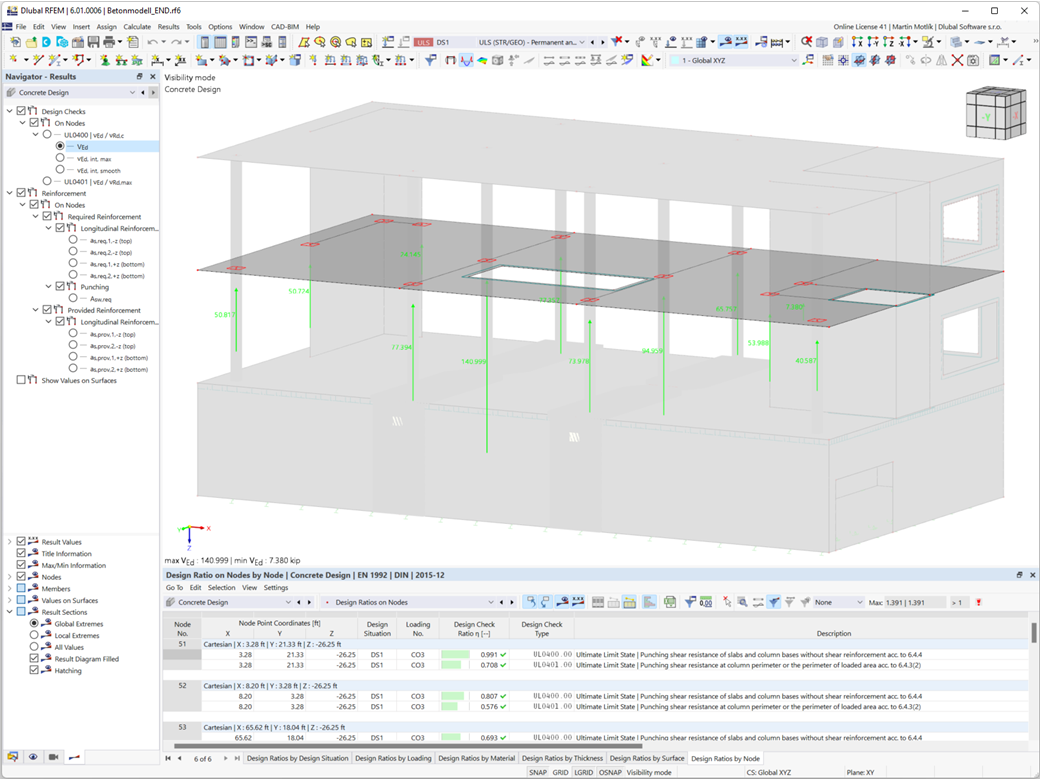

Hai due opzioni in RFEM. Da un lato, è possibile determinare il carico di punzonamento da un singolo carico (dalla colonna/carico/vincolo esterno del nodo) e la distribuzione della forza di taglio smussata o non smussata lungo il perimetro di controllo. D'altra parte, è possibile specificarli come definiti dall'utente.

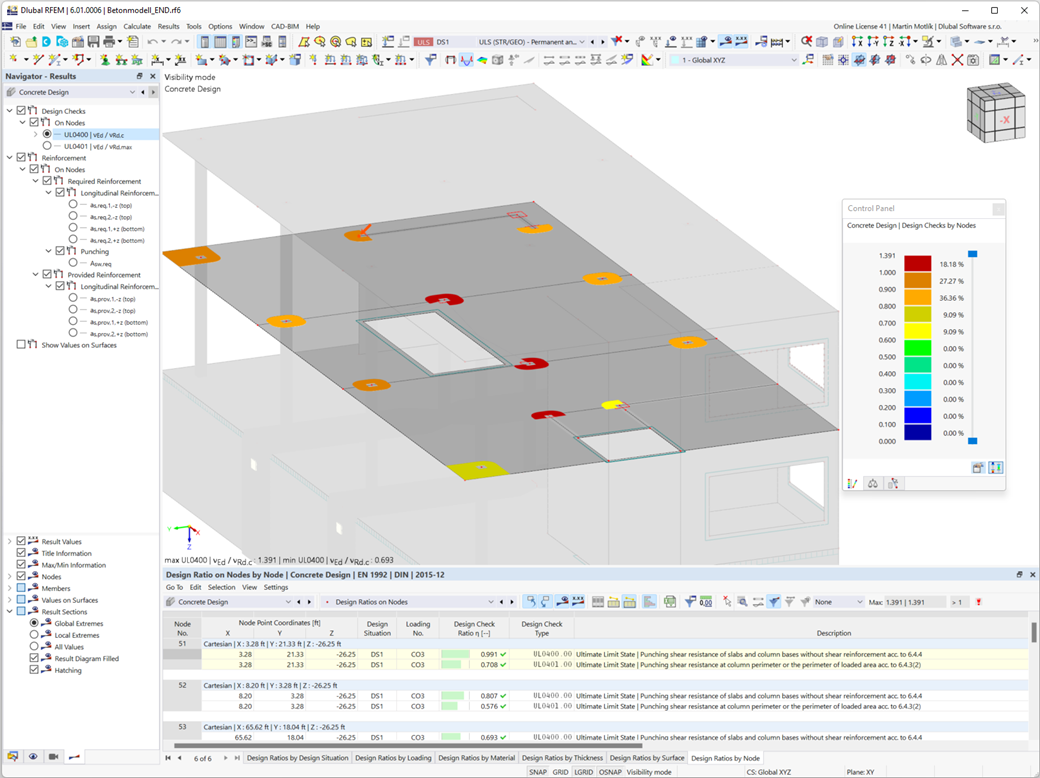

Calcola il rapporto di progetto della resistenza a taglio-punzonamento senza armatura a punzonamento come criterio di verifica e il programma ti fornirà il risultato corrispondente. Nel caso di superamento della resistenza a taglio-punzonamento senza armatura a punzonamento, il programma determina l'armatura a punzonamento richiesta e l'armatura longitudinale necessaria per te.
Verifica calcestruzzo | punzonamento | Risultati

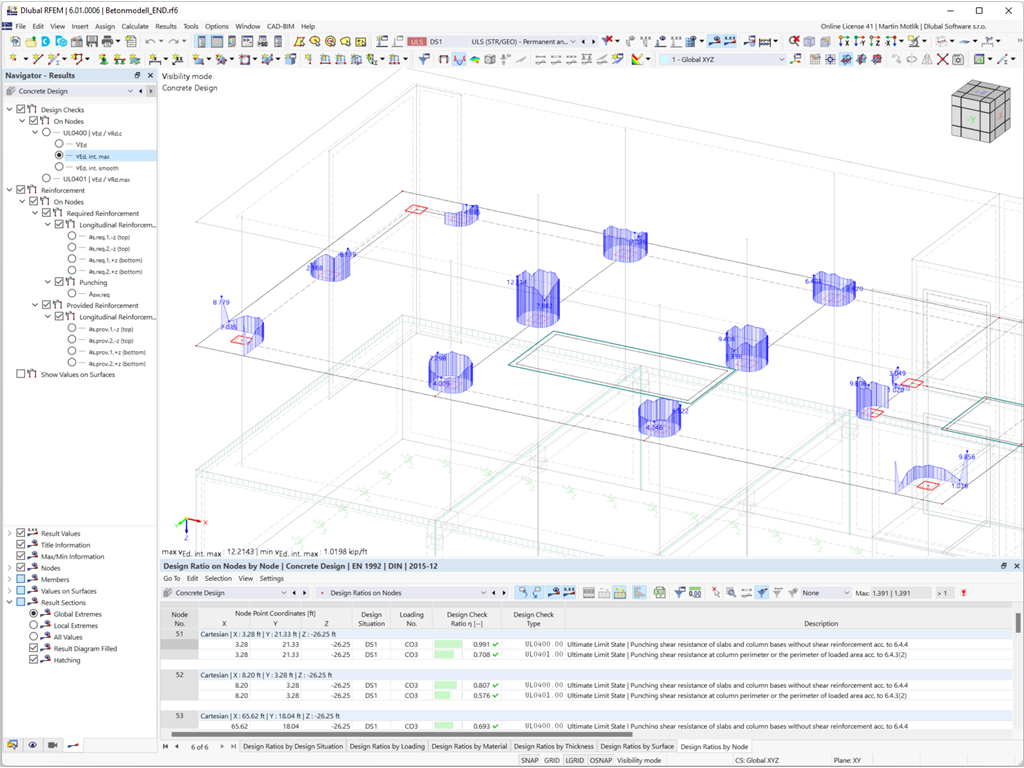

Il progetto è completato? Quindi siediti. Perché le verifiche di punzonamento sono presentate in modo chiaro e con tutti i dettagli dei risultati. Ciò consente di seguire con precisione ogni risultato. Il programma mostra in dettaglio le tensioni tangenziali previste e ammissibili per la resistenza a taglio della soletta.

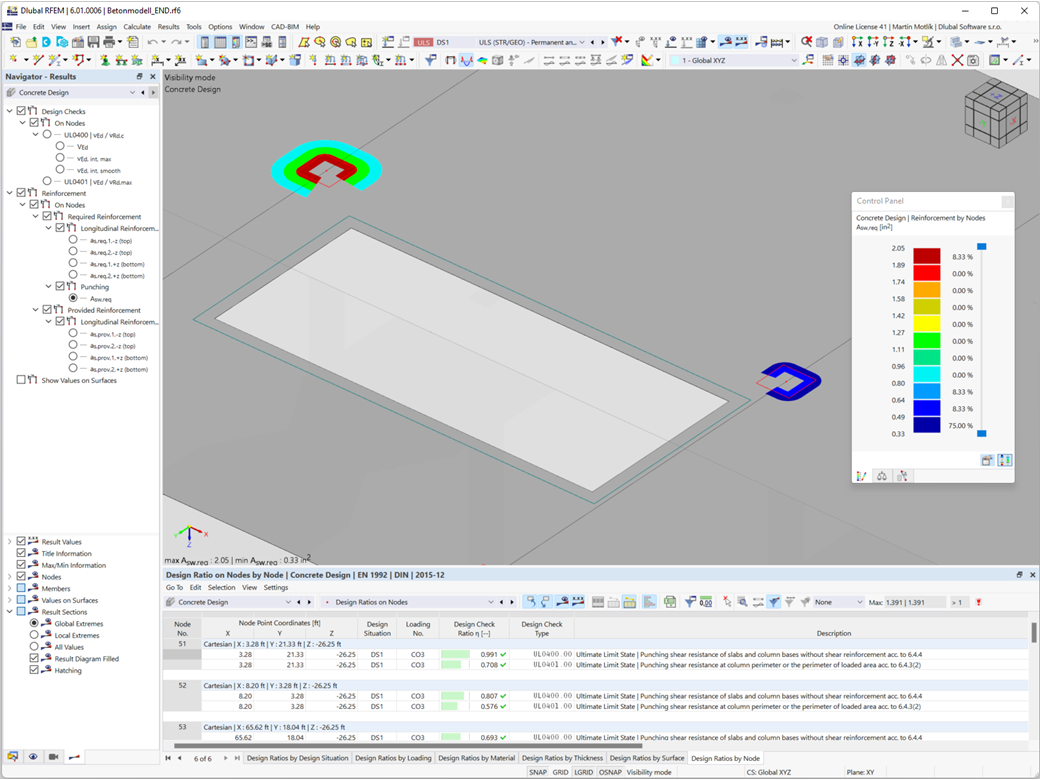

RFEM ha ancora di più da offrire in questo add-on. Nella finestra dei risultati successiva, elenca l'armatura longitudinale o a punzonamento richiesta per ogni nodo analizzato. Qui puoi anche trovare un grafico esplicativo. RFEM mostra i risultati della verifica chiaramente visualizzati con i valori nella finestra di lavoro. È possibile integrare tutte le tabelle dei risultati e i grafici nella relazione di calcolo globale di RFEM. Quindi, puoi essere sicuro di una documentazione chiara.
