Характеристики
Расчёт железобетонных конструкций | Схема взаимодействия (3D) My-Mz-N железобетонных сечений
На вопрос 'Сколько вы можете унести?' обычно отвечают просто 'Да'. Тем не менее, вам потребуется трехмерная диаграмма взаимодействия момента, момента и осевой силы для графического вывода предельного состояния по несущей способности железобетонных сечений. Программное обеспечение для расчёта конструкций Dlubal предлагает вам именно это.
Благодаря дополнительному изображению воздействия нагрузки можно легко определить или визуализировать превышение предельной несущей способности железобетонного сечения. Поскольку вы можете управлять свойствами диаграммы, вы можете настроить внешний вид диаграммы My-Mz-N в соответствии со своими потребностями.
Расчёт железобетонных конструкций | Схема моментно-осевого силового взаимодействия железобетонных сечений
Знаете ли вы, что диаграммы взаимодействия момент - осевая сила (диаграммы MN) можно изобразить также графически? Таким образом, можно отобразить прочность сечения при взаимодействии изгибающего момента и нормальной силы. В дополнение к диаграммам взаимодействия, связанным с осями сечения (диаграмма My-N и диаграмма Mz-N), вы также можете создать индивидуальный вектор момента для создания диаграммы взаимодействия Mres -N. Вы можете отобразить плоскость разреза диаграмм MN на трехмерной диаграмме взаимодействия.Программа показывает соответствующие пары значений предельного состояния по несущей способности в таблице. Таблица будет динамически связана с диаграммой, так что выбранная предельная точка также будет отображаться на диаграмме.
Расчёт железобетонных конструкций | Схема моментного взаимодействия железобетонных сечений
Хотите определить прочность железобетонного сечения на двухосный изгиб? Однако, для этого нужно сначала активировать диаграмму взаимодействия момента-момента (диаграмму My-Mz). Данная диаграмма My-Mz представляет собой горизонтальный разрез трехмерной диаграммы для заданной нормальной силы N. Благодаря связи с трехмерной диаграммой взаимодействия, на ней также можно визуализировать плоскость разреза.
Расчёт железобетонных конструкций | Момент линии кривизны железобетонных сечений
В зависимости от осевой силы N, можно для любого вектора момента создать линию кривизны момента. Программа также показывает пары значений отображаемой диаграммы в таблице. Кроме того, можно в качестве дополнительной диаграммы активировать секущую жесткость и касательную жесткость железобетонного сечения, относящиеся к диаграмме кривизны моментов.

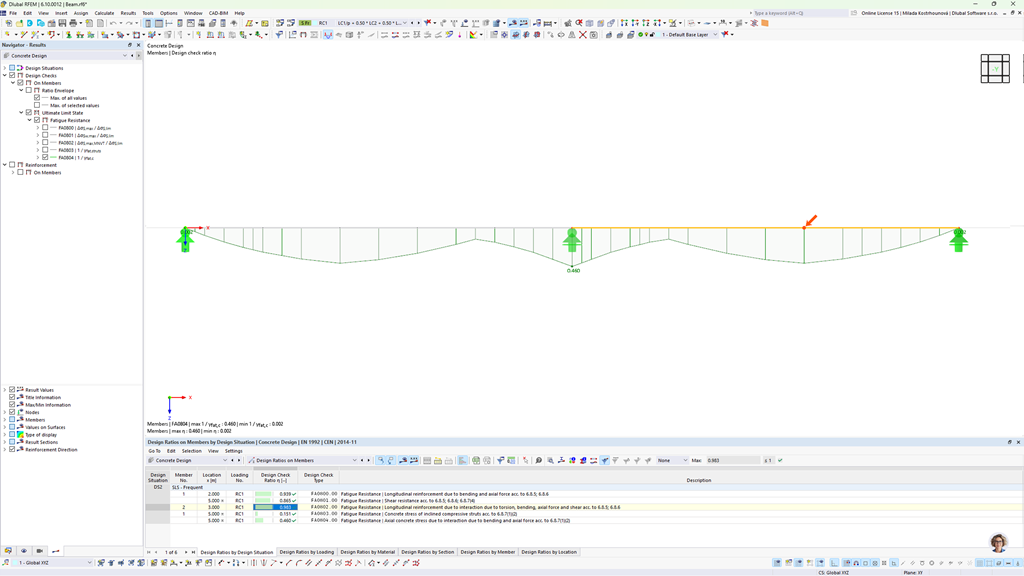

Расчёт железобетонных конструкций | Подробная документация по выполненным расчётным проверкам
Программа для расчёта конструкций предоставляет вам четкий обзор всех выполненных расчётных проверок для норматива проектирования. Для каждой расчетной проверки необходимо задать критерий расчета. Кроме расчета предельных состояний по несущей способности и пригодности к эксплуатации, программа проверяет правила расчёта норматива. Для каждой расчетной проверки приводятся подробности расчета, включая исходные значения, промежуточные результаты и конечные результаты, структурированные. Информационное окно в подробностях расчета показывает процесс расчёта с применяемыми формулами, источниками нормативов и результатами в мельчайших подробностях.
Расчёт железобетонных конструкций | Графическое изображение напряжений в сечениях
Вы можете изобразить расчётные напряжения и деформации бетонного сечения и арматуры в виде 3D-изображения напряжений или 2D графики. В зависимости от выбора результатов в дереве результатов подробностей расчета, будут для вас отображаться напряжения или деформации в заданной продольной арматуре при воздействии нагрузки или предельных внутренних силах.

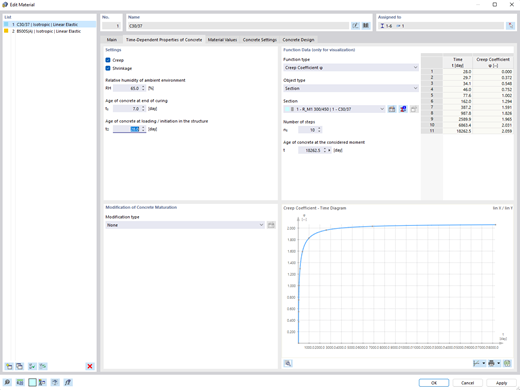

Расчёт железобетонных конструкций | Учет ползучести и усадки
Зависящие от времени свойства бетона, такие как ползучесть и усадка, очень важны для расчета. Вы можете задать их непосредственно для материала в программе для расчёта конструкций. В диалоговом окне ввода, временной ход функции ползучести или усадки изображается графически. Вы можете легко выбрать изменение примененного возраста бетона, например, из-за температурного воздействия.
Расчёт железобетонных конструкций | Определение деформации в состоянии II
Вы задаете деформацию для стержней и поверхностей, принимая во внимание железобетонное сечение с трещинами (состояние II) или без трещин (состояние I). При определении жесткости можно учесть усиление при растяжении между трещинами, называемое 'усиление при растяжении', в соответствии с используемым нормативом.

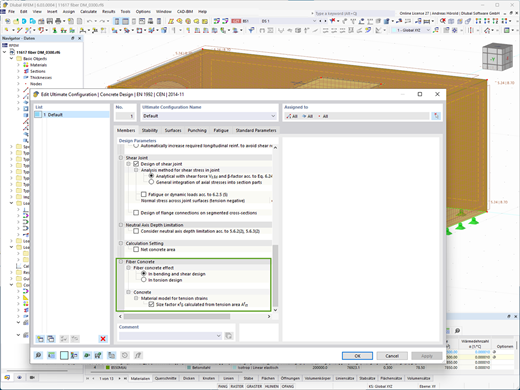

Расчёт железобетонных конструкций | Расчет из железобетона с чистой бетонной площадью
Во время расчета сечения вы можете напрямую решить, будет ли бетонная поверхность применяться за арматурными стержнями или вычитается из бетонного сечения. Вы можете использовать расчет бетонного сечения нетто особенно в случае, если вы имеете дело с сильно армированным сечением.

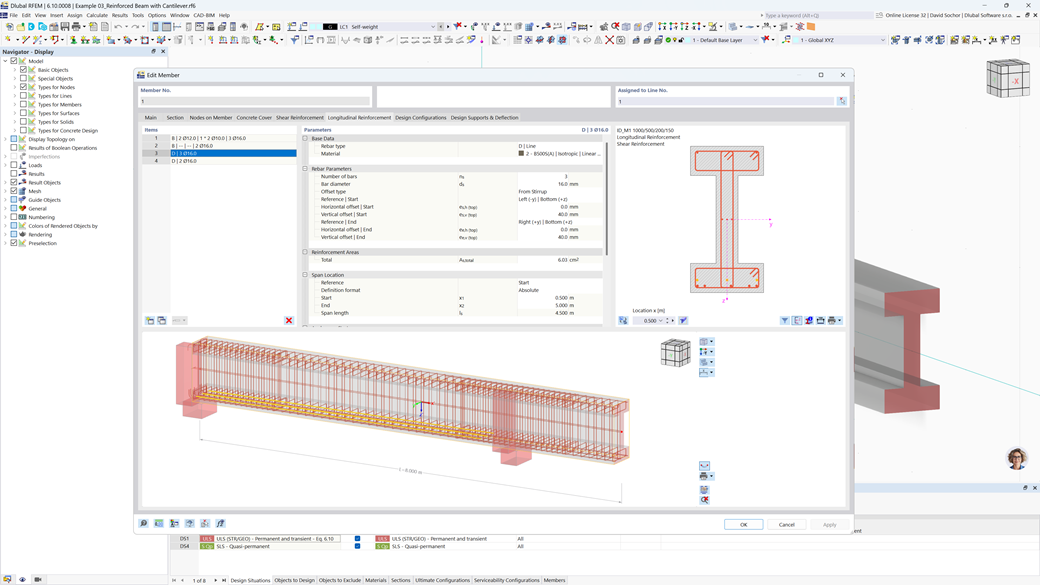

Расчёт железобетонных конструкций | Определение армирования стержней
Поперечная и продольная арматура может быть указана индивидуально для каждого стержня. В данном случае для ввода арматуры доступны различные шаблоны.
Расчёт железобетонных конструкций | Определение поверхностного армирования
Введите армирование поверхности прямо на уровне RFEM. В этом случае можно выбрать заданную арматуру площади по отдельности. Обычные функции редактирования Копировать, Отзеркалить или Повернуть находятся в вашем распоряжении при вводе армирования поверхности.
Расчёт железобетонных конструкций | Определение полезной ширины перекрытия тавровых балок по сегментам
В пределах стержня можно задать ширину интегрирования и эффективную ширину плиты для тавровых балок (ребер) с различной шириной. Стержень будет разделен на сегменты. Переход между различной шириной полки можно либо оценить, либо задать в качестве линейно переменной. Кроме того, программа позволяет учитывать заданную арматуру поверхности в качестве арматуры полки для расчета железобетона ребра.
Расчет фундаментных плит на продавливание
Вы работаете с конструктивными элементами, состоящими из плит? В этом случае необходимо выполнить расчет поперечной силы с учетом требований расчета на продавливание, например, по 6.4 EN 1992-1-1. Помимо плит перекрытий, таким же образом можно рассчитать фундаментные плиты.
В конфигурации предельного состояния для расчёта железобетонных конструкций можно задать расчётные параметры на продавливание для выбранных узлов.

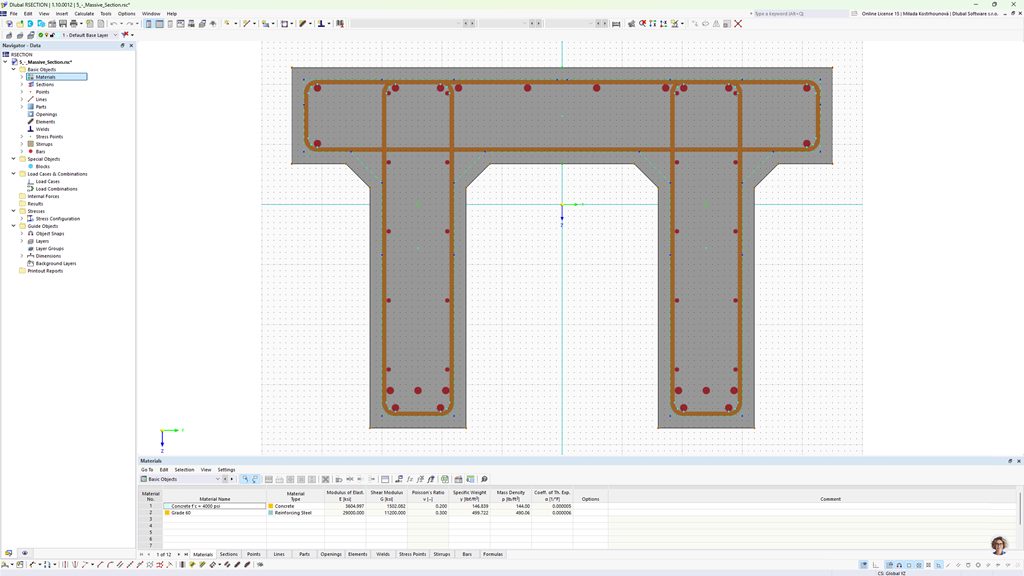

Проектирование сечений RSECTION в аддоне Расчёт железобетонных конструкций
В аддоне Расчёт железобетонных конструкций можно спроектировать любое сечение RSECTION. Вы задаёте защитный слой бетона, поперечную силу и продольную арматуру непосредственно в RSECTION.
После импорта армированного сечения RSECTION в RFEM 6 или RSTAB 9 вы можете использовать его для проектирования в аддоне Расчёт железобетонных конструкций.
K пояснительному видеоУпрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6)
В аддоне Расчёт железобетонных конструкций можно выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
Расчёт на продавливание для всех форм сечений
У вас есть отдельные сечения колонн и стены с наклонной геометрией и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но и для сечения любой формы.
Арматура от продавливания
В аддоне Расчёт железобетонных конструкций у вас есть возможность задать существующую вертикально ориентированную арматуру на продавливание. Это затем учитывается при расчёте на продавливание.

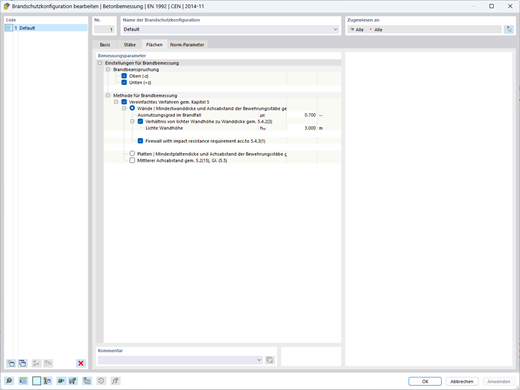

Расчёт на огнестойкость перекрытий и стен упрощённым табличным методом
В аддоне Расчёт железобетонных конструкций для RFEM 6 можно выполнить расчёт на огнестойкость железобетонных стен и перекрытий по упрощённому табличному методу (EN 1992-1-2, глава 5.4.2 и таблица 5.8 и 5.9).
