Аналитический расчёт деформаций
Расчёт железобетонных конструкций | Расчёт деформаций | Характеристики
- Расчет деформаций железобетонных поверхностей с трещинами или без трещин (состояние II) путем применения метода аппроксимации (например, расчет деформаций по норме ACI 318-19, 24.3.2.5 или EN 1992‑1‑1, кл. 7.4.3)
- Жесткость бетона при растяжении, применяемая между трещинами
- Дополнительный учет ползучести и усадки

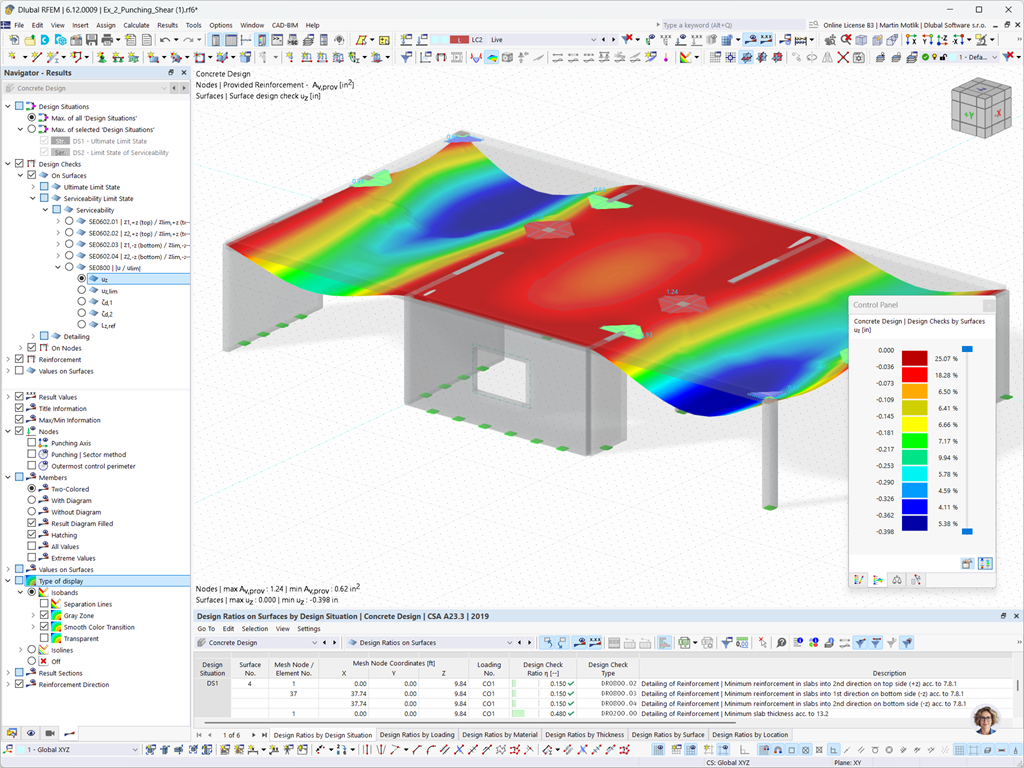

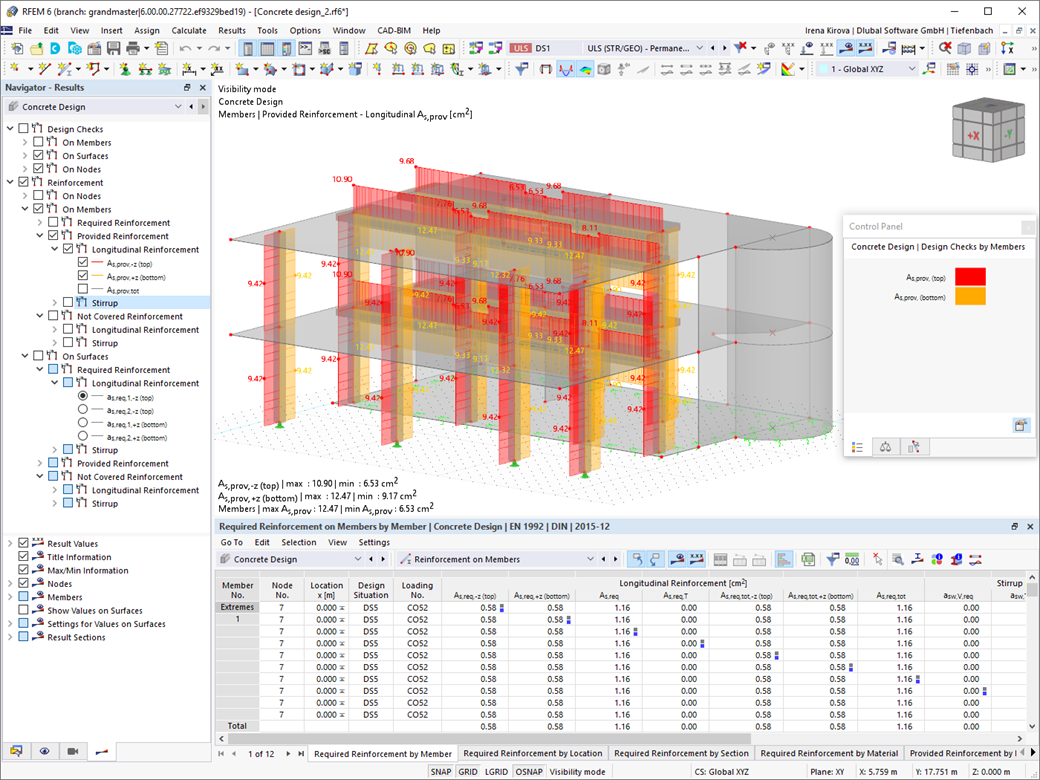

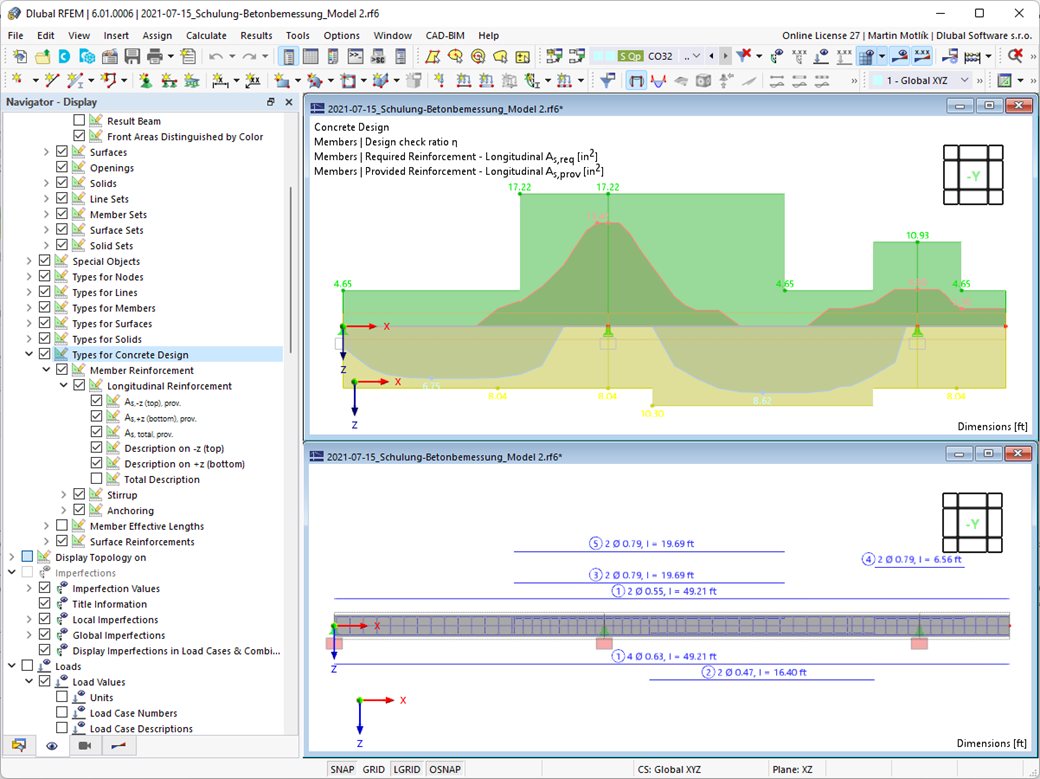

- Графическое отображение результатов, интегрированных в RFEM, таких как деформация или провисание плоской плиты
- Чёткое численное отображение результатов в подробном диалоговом окне
- Полная интеграция результатов в протокол результатов RFEM

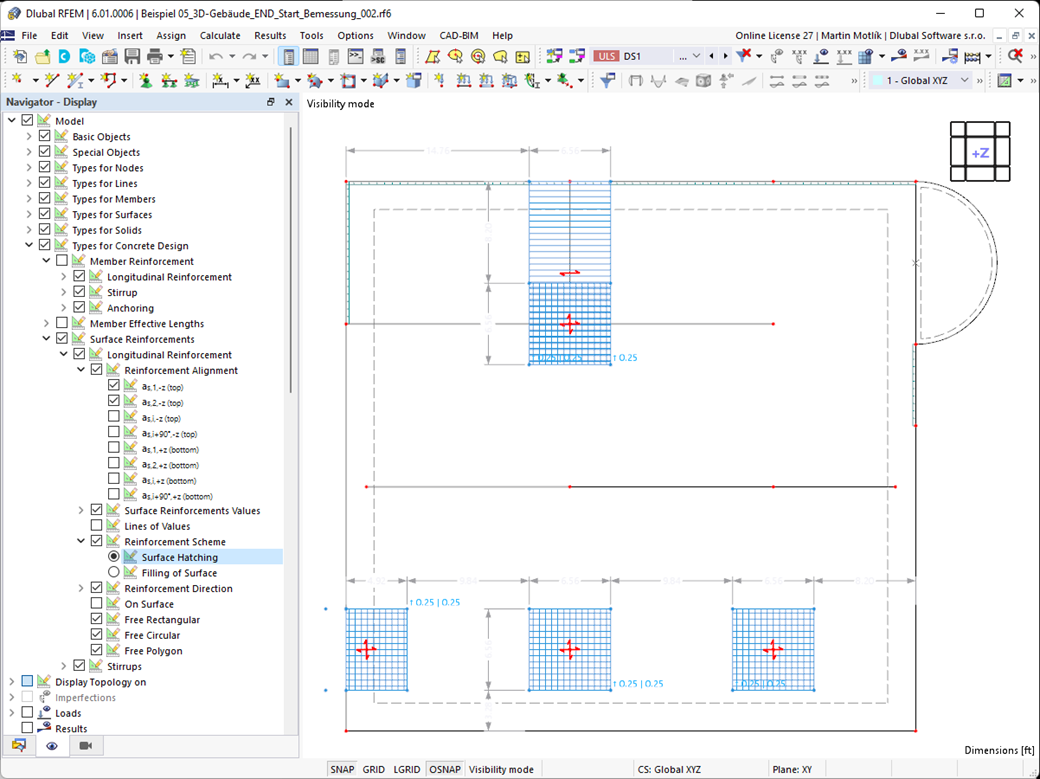

Расчёт железобетонных конструкций | Расчёт деформаций | Ввод данных

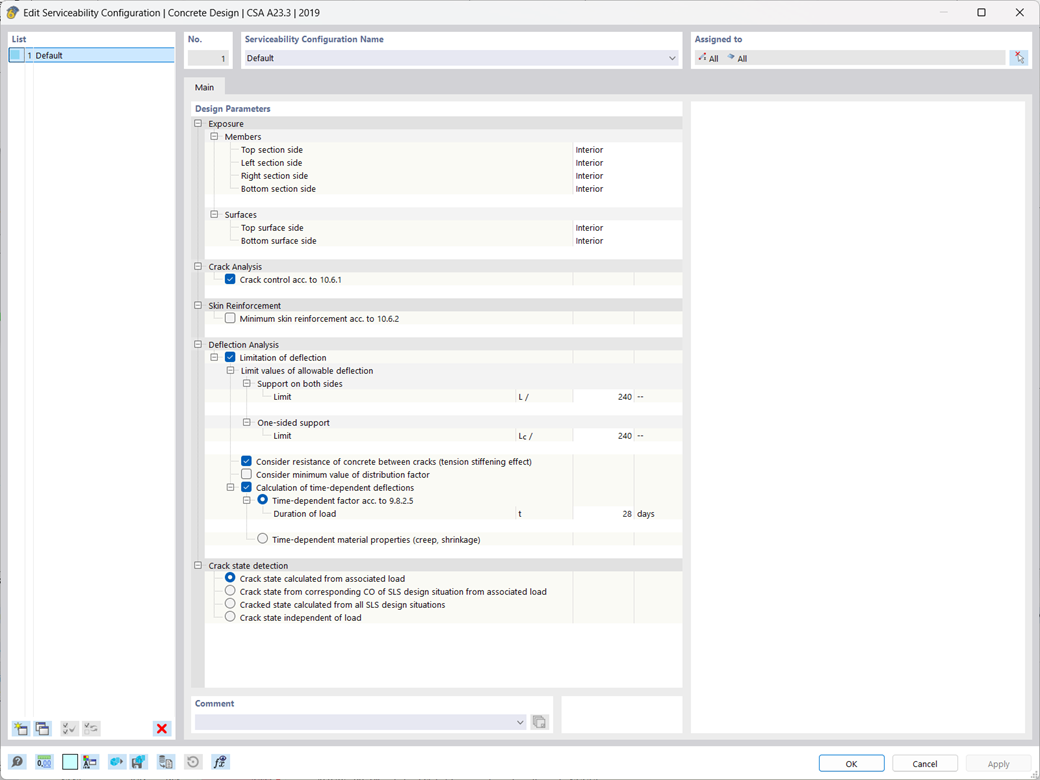

Вам нужен расчёт деформаций? Посмотрите в конфигурации пригодности к эксплуатации, где её можно активировать. Вы также можете задать учет долговременных эффектов (ползучесть и усадка) и усиление при растяжении между трещинами в диалоговом окне выше. Коэффициент ползучести и усадочная деформация рассчитываются на основе указанных входных параметров, или вы можете задать их индивидуально.
Кроме того, можно указать предельное значение деформации индивидуально для каждого элемента конструкции. макс. деформация задается как допустимое предельное значение. Кроме того, необходимо указать, хотите ли вы использовать для расчета недеформированную или деформированную систему.
Расчёт железобетонных конструкций | Продавливание | Расчёт
В RFEM у вас есть две возможности. С одной стороны, вы можете определить продавливающую нагрузку от единичной нагрузки (от колонны/нагрузки/узловой опоры) и сглаженное или несглаженное распределение поперечной силы вдоль контрольного периметра. Однако, вы можете указать их как пользовательские.
Просто рассчитайте коэффициент использования сопротивления сдвигу при продавливании без арматуры на продавливание в качестве критерия расчета, и программа выдает соответствующий результат. В случае превышения сопротивления сдвигу при продавливании без арматуры на продавливание, программа определит за вас требуемую арматуру на продавливание, а также требуемую продольную арматуру.
Расчёт железобетонных конструкций | Расчёт деформаций | Расчёт
В нормативах уже указаны методы приближения (например, расчет деформации по норме EN 1992-1-1, 7.4.3 или ACI 318-19, 24.3.2.5), которые необходимы для расчета деформации. В данном случае так называемые эффективные жесткости рассчитываются в конечных элементах в соответствии с существующим предельным состоянием с трещинами/без трещин. Затем вы можете использовать эти полезные жесткости для определения деформаций с помощью другого расчета по МКЭ.

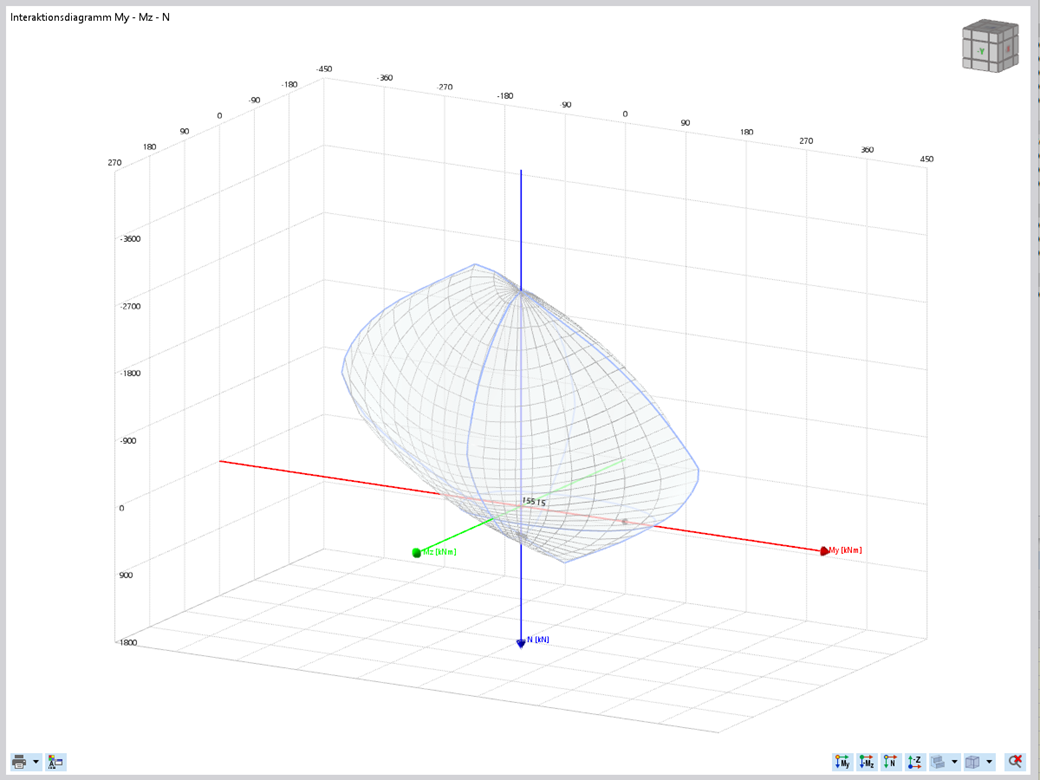

Возьмем железобетонное сечение для расчета эффективных жесткостей конечных элементов. На основе внутренних сил, определенных для предельного состояния по пригодности к эксплуатации в RFEM, можно классифицировать железобетонное сечение как «с трещинами» или «без трещин». Учитываете ли вы влияние бетона между трещинами? В данном случае это выполняется с помощью коэффициента распределения (например, по норме EN 1992-1-1, уравнение 7.19, или ACI 318-19, 24.3.2.5). Можно предположить, что работа материала бетона будет линейно-упругой в зоне сжатия и растяжения до достижения прочности бетона на растяжение. Данная процедура является достаточно точной для расчета предельного состояния по пригодности к эксплуатации.
При определении эффективной жесткости можно учесть ползучесть и усадку «на уровне сечения». В данном приближенном методе нет необходимости учитывать влияние усадки и ползучести в статически неопределенных системах (например, растягивающие силы от усадочной деформации в системах, защемленных со всех сторон, не определяются и должны учитываться отдельно). Таким образом, расчет деформации выполняется в два этапа:
- Расчет эффективных жесткостей железобетонных сечений для линейно-упругих условий
- Расчет деформации с помощью эффективных жесткостей в МКЭ

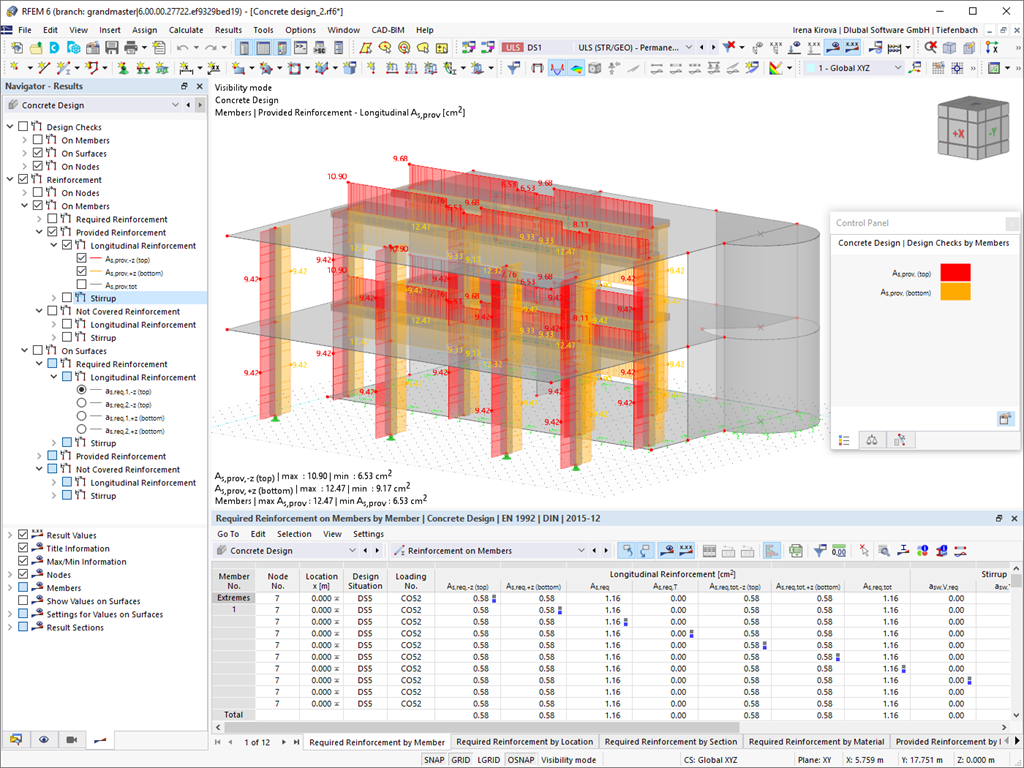

Расчёт железобетонных конструкций | Расчёт деформаций | Результаты

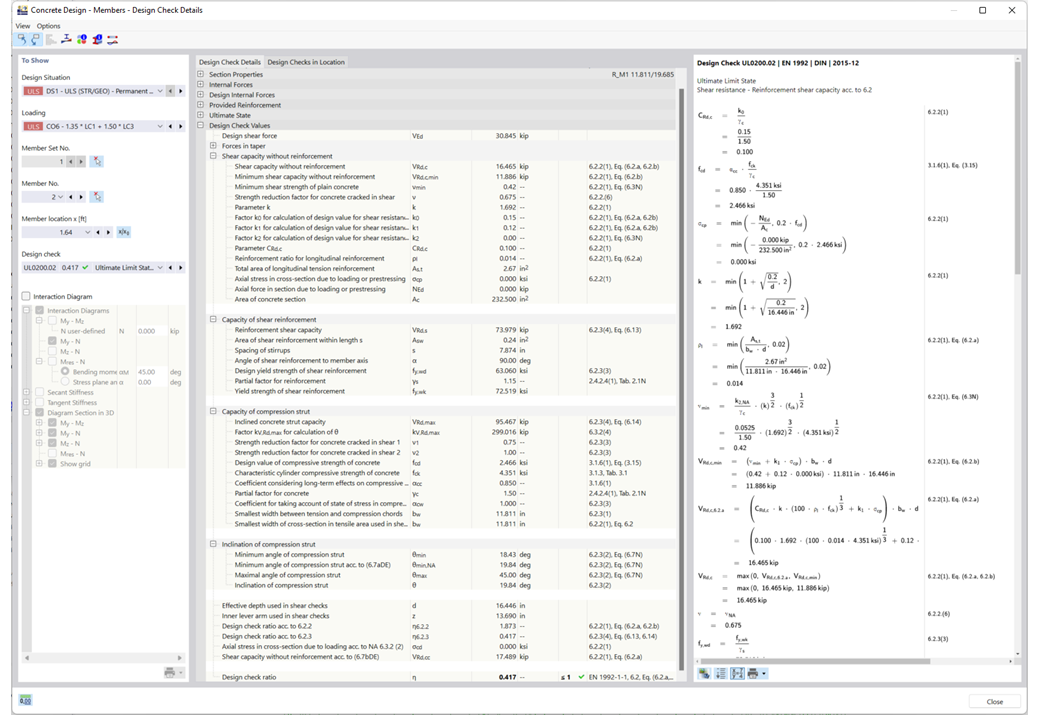

Вы успешно выполнили расчёт? Результаты расчета деформаций теперь выводятся в виде наглядных таблиц результатов или подробных диалоговых окон с инфотекстом. Программа понятным способом показывает вам все промежуточные значения. Графическое представление расчётных коэффициентов и деформаций в RFEM позволяет быстро просмотреть критические области.
Благодаря отображению результатов расчётных проверок со всеми промежуточными результатами, вы можете проследить за расчётом до мельчайших подробностей. Полная интеграция результатов в протокол результатов RFEM гарантирует, что вы получите проверенный конструктивный проект.
