- 从 RFEM 导入相关信息和结果
- 集成的可编辑材料和截面库
- 输入参数预设值合理、全面
- 柱(所有截面形状)、墙端和墙角的冲切设计
- 自动识别 RFEM 模型中的冲切节点位置
- 作为控制临界截面的边界检测曲线或样条曲线
- 自动考虑 RFEM 模型中定义的所有板洞口
- 计算临界截面的面积并显示图形
- 沿控制截面的未平滑剪应力设计(与有限元模型中的实际剪应力分布相对应)
- 通过全塑性剪力分布作为常数系数按照 EN 1992-1-1,第 1 部分确定荷载增量系数 β。 6.4.3 (3),根据 EN 1992-1-1,图 6.21N,或用户自定义
- 结果的数值和图形显示(三维、二维和剖面)
- 板无冲切钢筋冲切验算

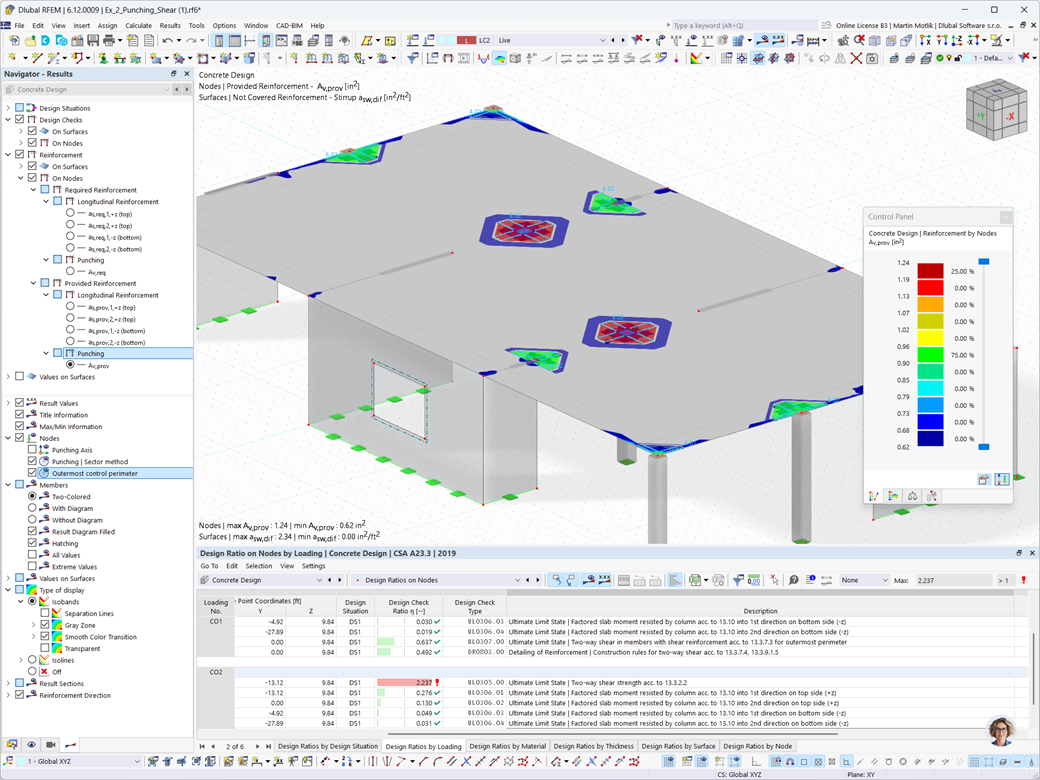

- 确定所需的抗冲切钢筋的质量
- 纵向钢筋设计与分析
- 结果完整集成在 RFEM 计算书中
混凝土设计 | Punching | 产品特性
您有什么问题想问的吗?
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
使用“混凝土设计”模块,您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。
在设计配置中可以选择两种疲劳设计方法或设计水平:
- 设计等级 1: 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2): 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式,对于频遇作用组合,采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定,通过容许应力的上限和下限来确定。
- 分析水平 2: 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算): 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用Qfat ,
在混凝土设计模块中,可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能:
- 抗震设计配置
- 延性等级 DCL、DCM、DCH 的区别
- 从动力分析传递行为系数的选项
- 检查性能系数的限值
- 能力设计 "强柱-弱梁"
- 弯曲延性系数的详细说明和特殊规则
- 局部延性的细化和特殊规则
