Model budovy pro RFEM 6
  • Addon

Model budovy pro RFEM 6

Pokud plánujete budovu s více podlažími, je pro vás addon Model budovy tím správným partnerem. Umožňuje vám definovat podlaží budovy. Podlaží můžete přitom v mnoha ohledech dodatečně upravovat – přesně tak, jak potřebujete.

Můžete provádět výpočty ztužení, posouzení smykových stěn, analyzovat stropní desky jako samostatné 2D konstrukce, určovat klíčové parametry pro dynamickou analýzu a mnoho dalšího.

Ikona pro stažení Stáhnout zkušební verzi zdarma
Subnavigation
01
Přehled
02
Funkce
03
Ztužení a smyková stěna
04
Seizmická analýza
05
Příklady
Icon representing RFEM 6, a finite element analysis software application.

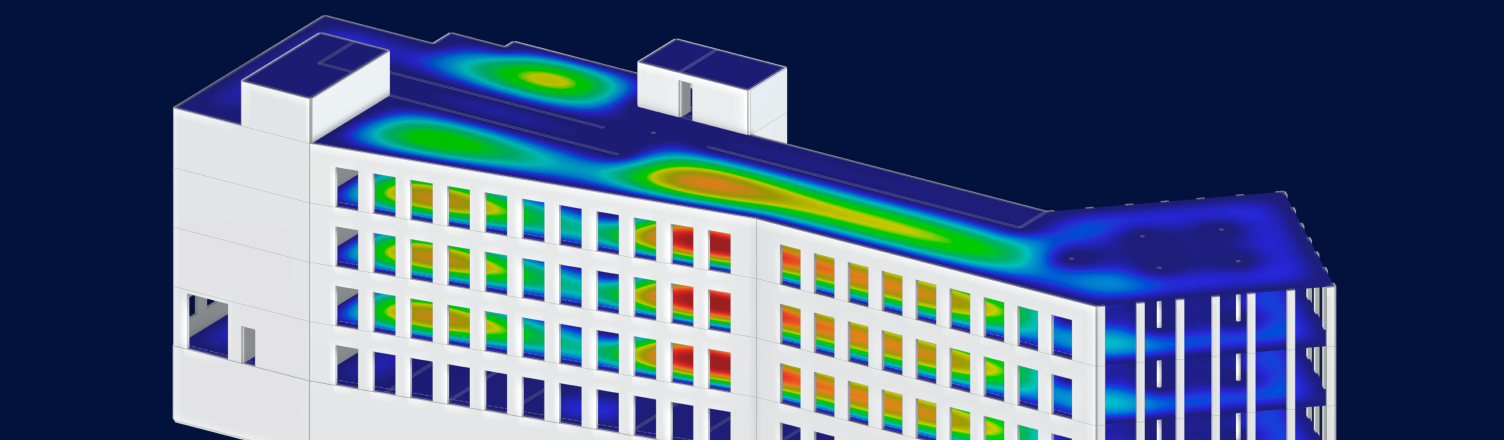

Efektivní modelování budov s programem RFEM 6

Pomocí tohoto addonu můžete model budovy omezit na konstrukčně relevantní prvky. Získáte tak přesné a přehledné zobrazení nosné konstrukce - ideální pro efektivní výpočty a jasné výsledky.

Model budovy je nezbytným addonem, který se ideálně hodí pro vícepodlažní budovy. Díky funkcím, jako je rozdělení na desky a návrh stěn (2D/3D), jednoduchá správa objektů (desky, stěny, stěnové nosníky atd.) a intuitivní ovládání, poskytuje model budovy komplexní podporu pro efektivní a přesné modelování budov.

V kombinaci s addonem Construction Stages Analysis (CSA) lze zohlednit proces výstavby konstrukcí.

Tento nástroj umožňuje rychlé zpracování konstrukčních údajů a bezproblémové provádění změn modelu - od jednoduchých stavebních plánů až po složité konstrukce.

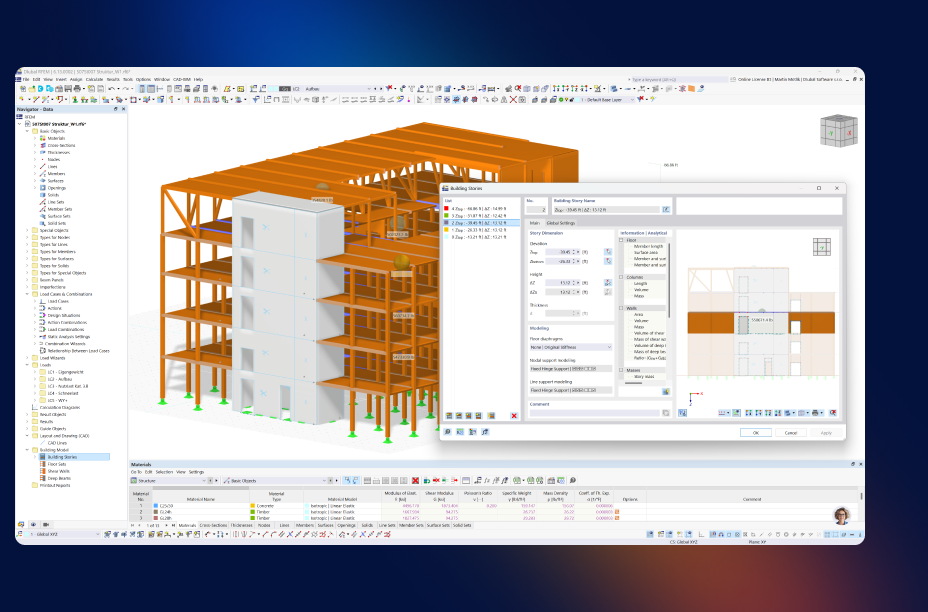

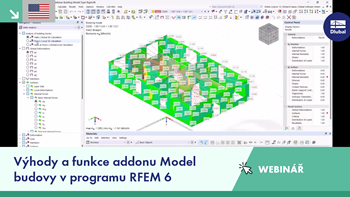

Video: Model budovy pro vícepodlažní budovy | RFEM 6 by Dlubal Software
Ikona hodnocení zákazníků

Zjistěte, co říkají naši zákazníci o produktech Dlubal!

Ikona podpory

Vyzkoušejte si Dlubal naživo a sjednejte si online demo!

Ikona ke stažení

Vyzkoušejte si plnou verzi zdarma po dobu 90 dní

Klíčové funkce addonu Model budovy

Další funkce addonu Model budovy Příklady použití Spustit zkušební verzi První kroky s programem RFEM
Model budovy

  • Zahlreiche Auswertungswerkzeuge (Stütze, Wand, Balkenstab) verfügbar
  • Schnelle Erstellung von Gebäudegeschossen
  • Verschiedene Geschossmodellierungen verfügbar (Starre Ebene, Nachgiebige Ebene, Nur Lastübertragung usw.)
  • Analyse von Decken als 2D-Systeme
  • Bemessung der Decken und Wände mittels Add-Ons Betonbemessung, Holzbemessung usw.
  • Aussteifungsberechnung
  • Schubwandbemessung (mit Stabilitätsberechnung)
  • Tabellarische und grafische Ausgabe der Wandkräfte
  • Tabellarische Ausgabe der Empfindlichkeitsbeiwerte je Geschoss
  • Berücksichtigung und Darstellung der Geschossmassen
  • Ausgabe Stockwerksverschiebungen, Steifigkeitszentrums je Geschoss, Gesamterdbebenkraft

Analýza bočního a gravitačního vlivu

Při použití tuhých nebo polotuhých diafragm s addonem Model budovy se 3D boční analýza (stěny) provádí nezávisle na 2D gravitační analýze (podlahy). Boční prvky, jako jsou smyková stěna, se používají výhradně k odolávání bočním zatížením, včetně zatížení způsobeného větrem a/nebo zemětřesením.

Addon automaticky určí těžiště a v případě tuhých diafragm také střed tuhosti pro každé podlaží. Dále stanoví klíčové parametry, jako je torzní odezva, chování posunu a síly působící na jednotlivé smykové stěny. To umožňuje rychlou a přesnou analýzu deformací konstrukce při bočním zatěžování.

Obzvláště užitečná funkce: addon poskytuje přehledné výsledky průběhu zatížení ve stěnách a sloupu, což zjednodušuje proces navrhování a umožňuje efektivní optimalizaci celé konstrukce budovy.

Zjistit více v manuálu

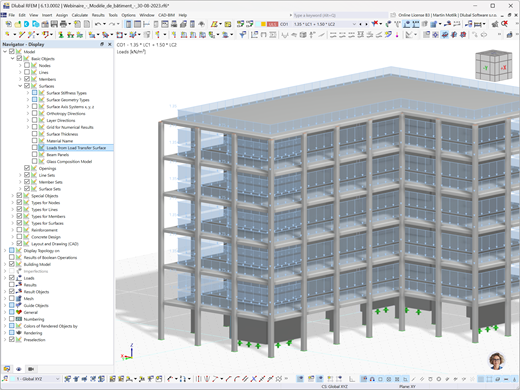

Prozkoumání průběhu zatížení a optimalizace návrhu v modelech budov pomocí addonu Model budovy v programu RFEM 6.

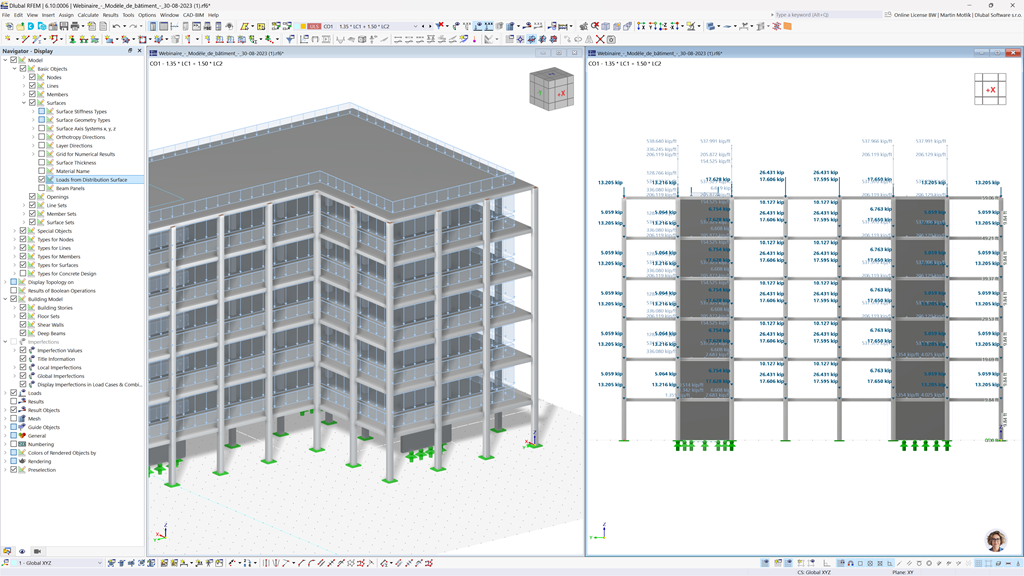

Porovnání modelu železobetonové konstrukce bez průběhu zatížení (vlevo) a s průběhem zatížení (vpravo)

Posouzení smykové stěny

S pomocí přídavného modulu Model budovy můžete efektivně analyzovat stěny namáhané smykem. Výsledky smykové stěny se integrovány pomocí výsledkového prutu. RFEM automaticky vypočítá relevantní vnitřní síly, jako jsou smyková napětí a deformace, a provede posouzení podle vámi zvolených norem, například Eurokód 5, NDS, CSA 086 pro dřevo nebo Eurokód 2, ACI a CSA A23.3 pro beton.

Výsledky se srozumitelně zobrazují ve formě stupňů využití tabulkově a graficky, přičemž kritické oblasti jsou zvýrazněny, aby vám umožnily provádět cílené úpravy. Tímto vás RFEM podporuje při bezpečném, efektivním a přesném dimenzování stěn namáhaných smykem podle vašich požadavků.

Více informací

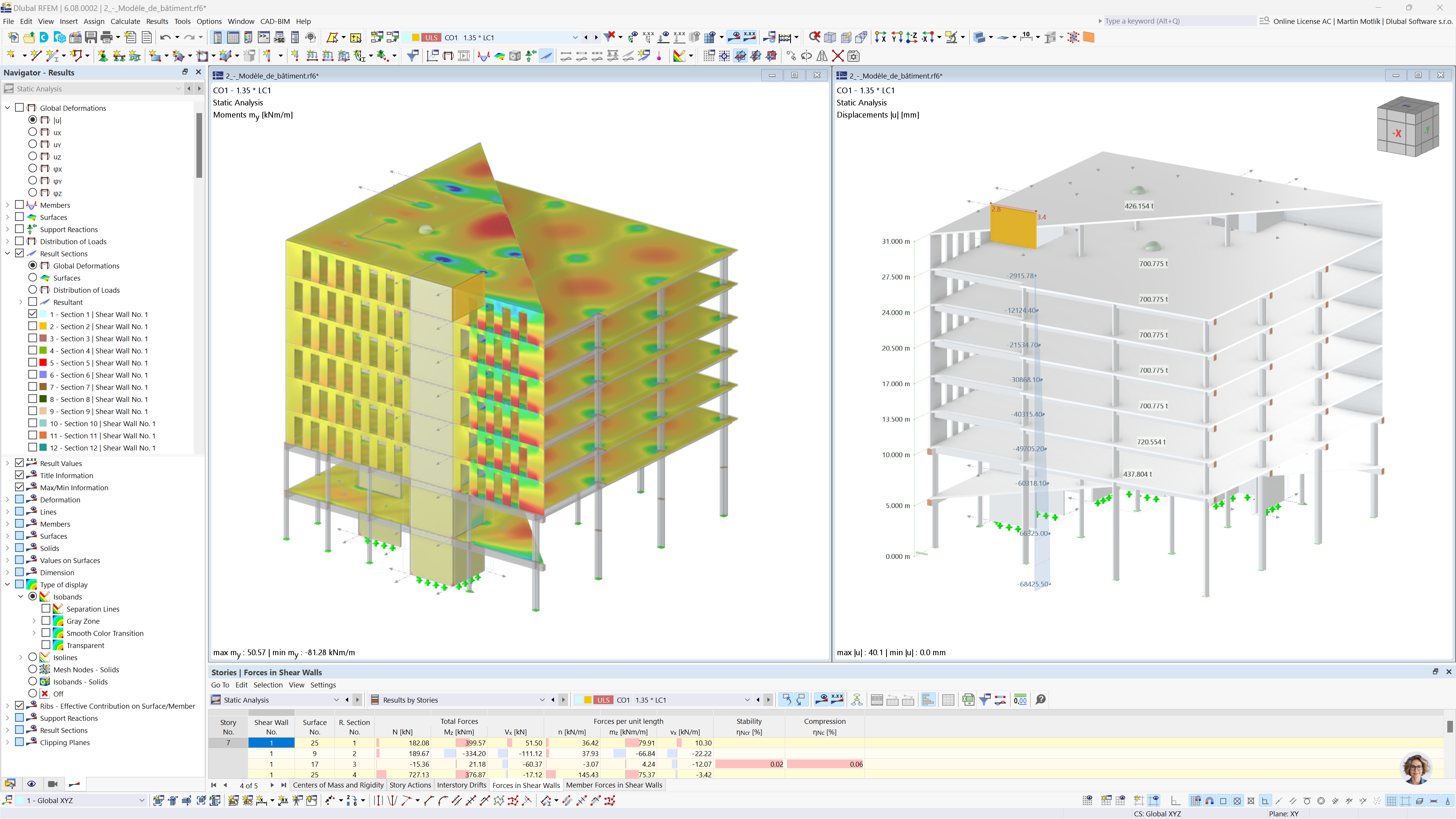

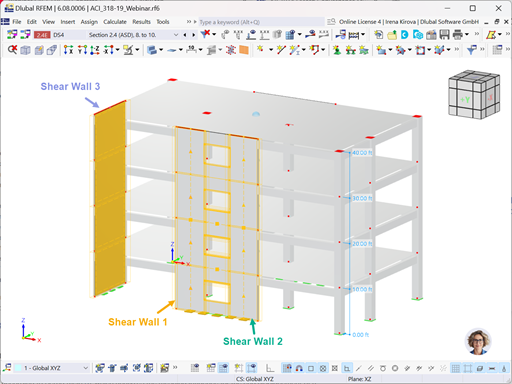

Smykové stěny v diagramu addonu modelu budovy | Vizualizace konstrukčního uspořádání

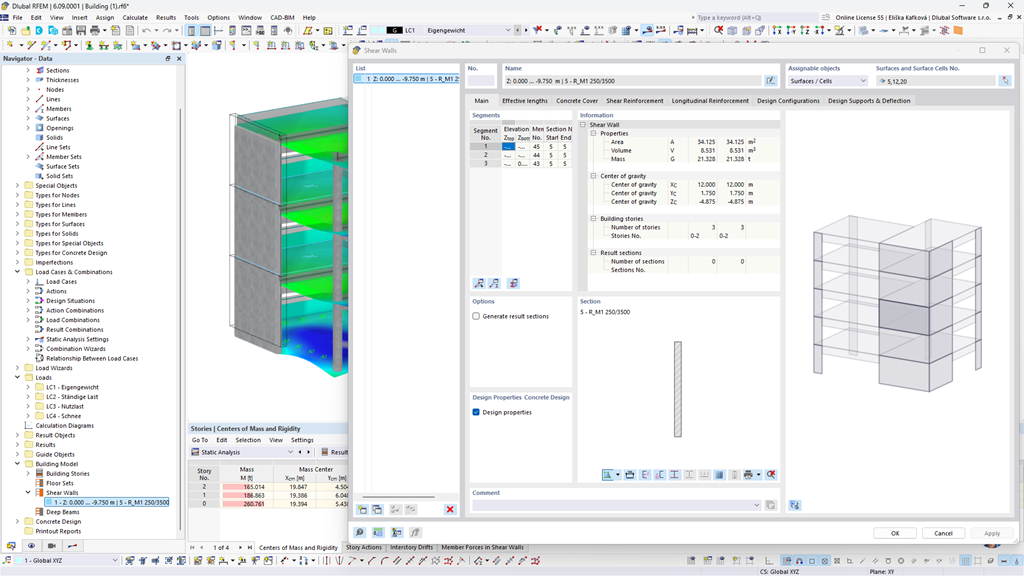

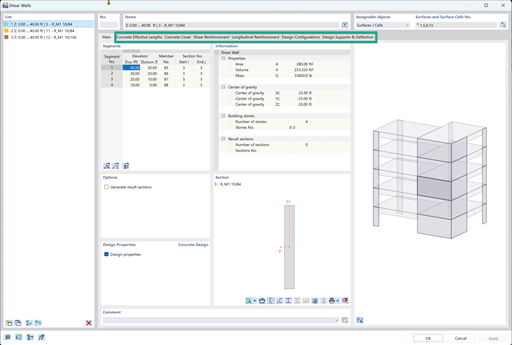

Grafické uživatelské rozhraní programu RFEM 6 s oknem pro nastavení smykových stěn

Boční analýza

Addon Model budovy umožňuje boční analýzu budovy. Boční prvky (smykové stěny) se používají výhradně k přenosu bočních zatížení, jako jsou zatížení větrem a/nebo zemětřesením, v závislosti na zvoleném modelování podlaží.

Addon automaticky určí těžiště a tuhost každého podlaží, stejně jako klíčové parametry, jako jsou torzní a posuvné charakteristiky a síly působící na každou smykovou stěnu. To umožňuje rychlou analýzu deformací při zatížení příčnými silami, jako je vítr nebo zemětřesení.

Obzvláště výhodné: Addon poskytuje přehledné výsledky průběhu zatížení gravitačních stěn a sloupů, což usnadňuje optimalizaci návrhu celé budovy.

Více informací
RFEM addon Model budovy: Analýza systémů podlaží

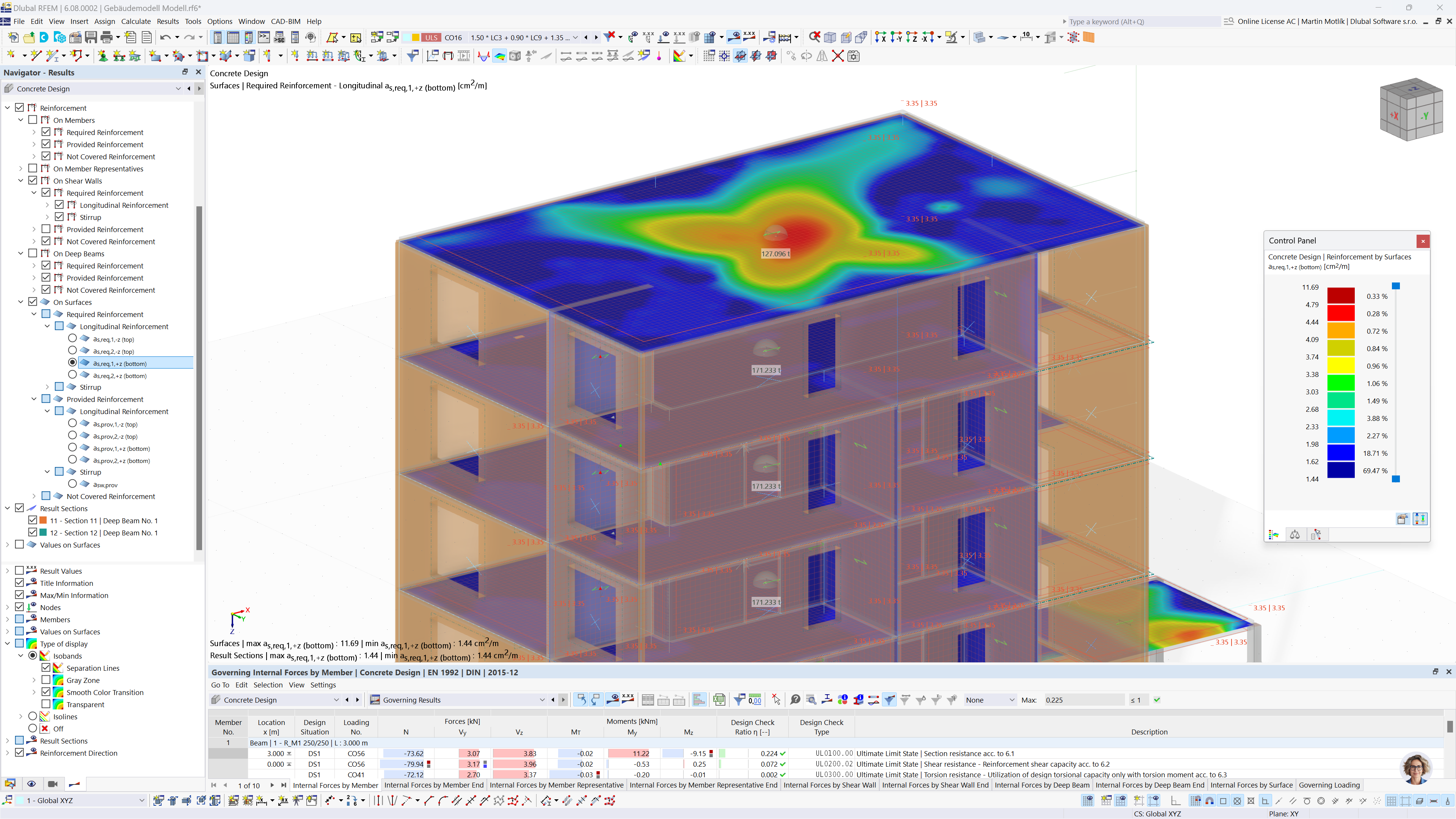

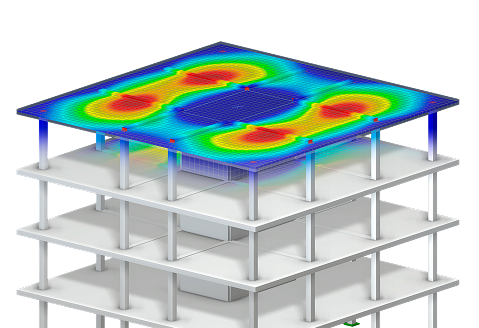

Analýza desek jako samostatných 2D konstrukcí

Seizmická analýza

Při seizmické analýze se model budovy používá k výpisu totožných tabulek jako při analýze konstrukce, včetně výsledků spektrální analýzy. Integrací programu RFEM lze aplikovat horizontální působení, jako je zemětřesení nebo zatížení větrem, přímo na model budovy a vyhodnotit odezvu celého konstrukčního systému.

Pomocí modelování příběhů tuhých stropních desek lze soustředit hmotnosti konstrukčního systému na podlahy. Tím se výrazně sníží hmotnostní stupně volnosti konstrukčního systému. Uvažováním středu tuhosti při modelování patra „tuhé diafragmy“ lze také snadněji uvažovat náhodné kroucení požadované příslušnou návrhovou normou.

Více informací
Výstupní graf modální analýzy | Rozhraní addonu Model budovy zobrazující data vlastních frekvencí
Model RFEM vícepatrové betonové budovy s výsledky modální analýzy

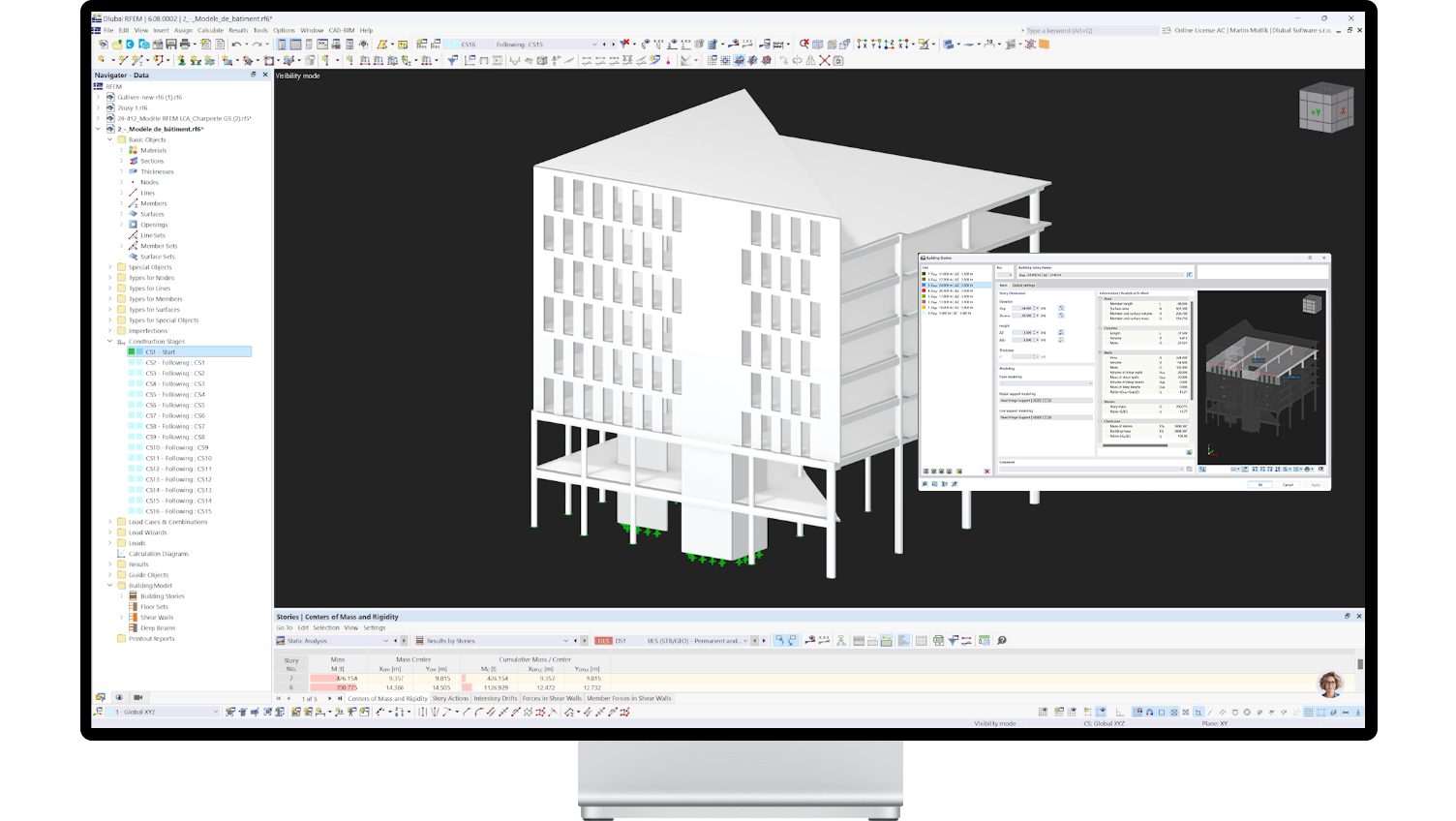

Váš statický model, jasný a detailní

Vizualizujte svůj model snadno a přesně. To vám pomůže při modelování, aplikaci zatížení a vyhodnocení výsledků.

Addon Model budovy | Rozhraní RFEM 6 Addon Model budovy | Rozhraní RFEM 6
Navigátor

Obsahuje základní nastavení addonu Model budovy včetně zatěžovacích stavů a jejich kombinací. Lze zde také spravovat podlaží, smykové stěny a překlady.

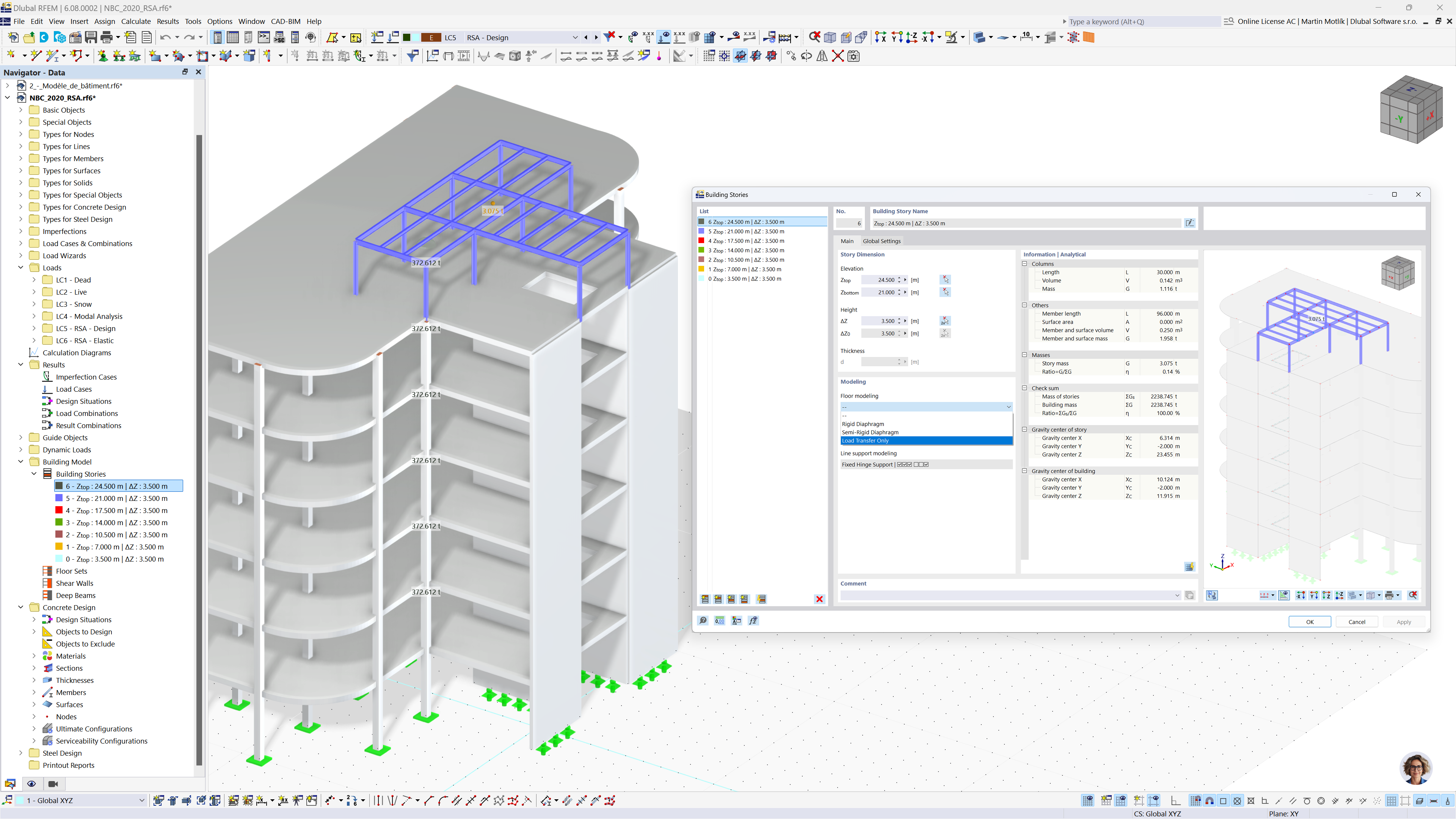

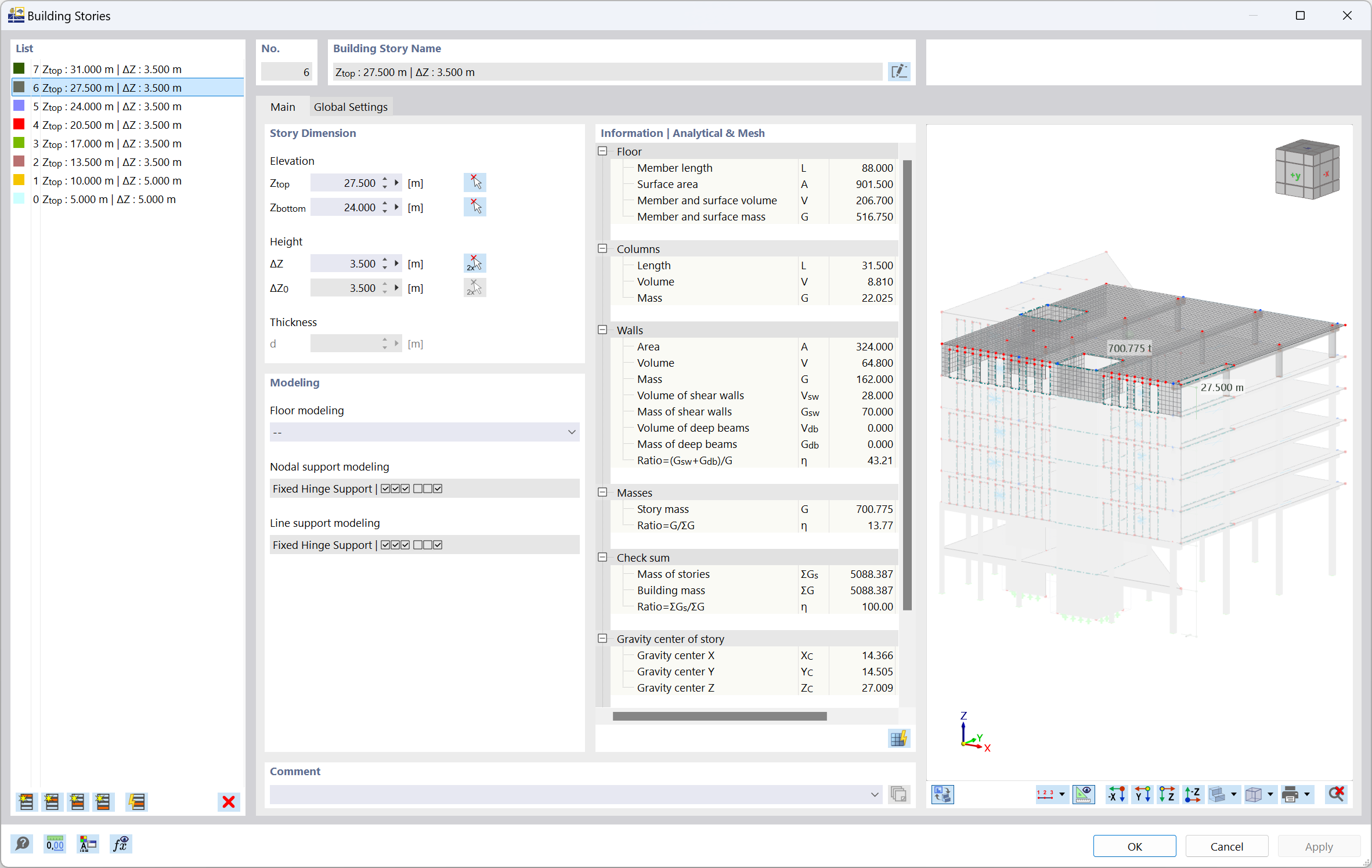

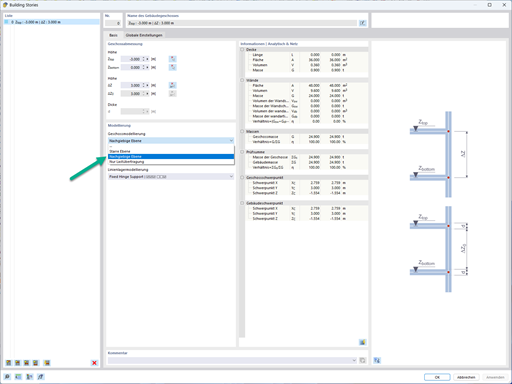

Zadání modelu budovy v softwaru pro statické výpočty Nastavení podlaží budovy

V modelu budovy můžete přímo definovat a upravovat podlaží.

Při úpravách podlaží lze za pomoci různých možností vybrat, zda se mají konstrukční prvky upravit nebo zachovat.

Tabulka

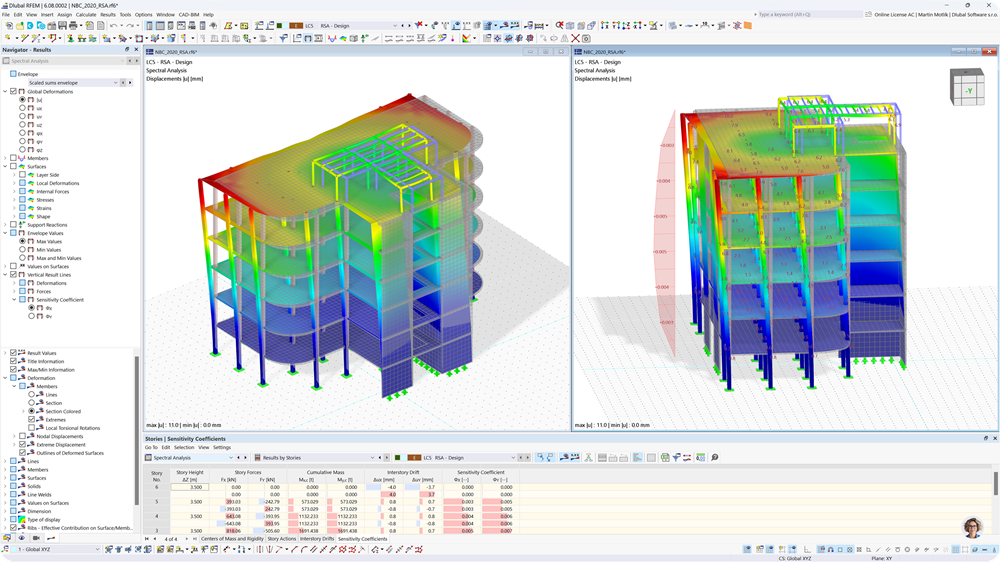

Addon Model budovy umožňuje zobrazit výsledky pro jednotlivá podlaží a při statickém výpočtu zohlednit chování všech podlaží jako hmot. Při analýze spektra odezvy lze v tabulce zobrazit součinitele citlivosti pro vodorovné směry každého podlaží.

Začněte s addonem pomocí stažitelných modelů!

Získejte přístup k rozsáhlé databázi modelů ke stažení a posuňte své návrhy na novou úroveň s addonem Model budovy!

Objevte další modely

Přenos zatížení

Při každém modelování podlaží je v addonu integrován přenos zatížení. Tím je zajištěno, že se zatížení mezi deskami přenášejí po jednotlivých podlažích a že se odpovídajícím způsobem přenášejí tuhosti. Tím se zohlední také 3D účinky výpočtu a výhody 2D analýzy, zejména při vyhodnocení výsledků. Modelování podlaží nabízí flexibilitu při modelování složitých konstrukcí, aniž by bylo nutné počítat se zbytečným úsilím.

Více informací

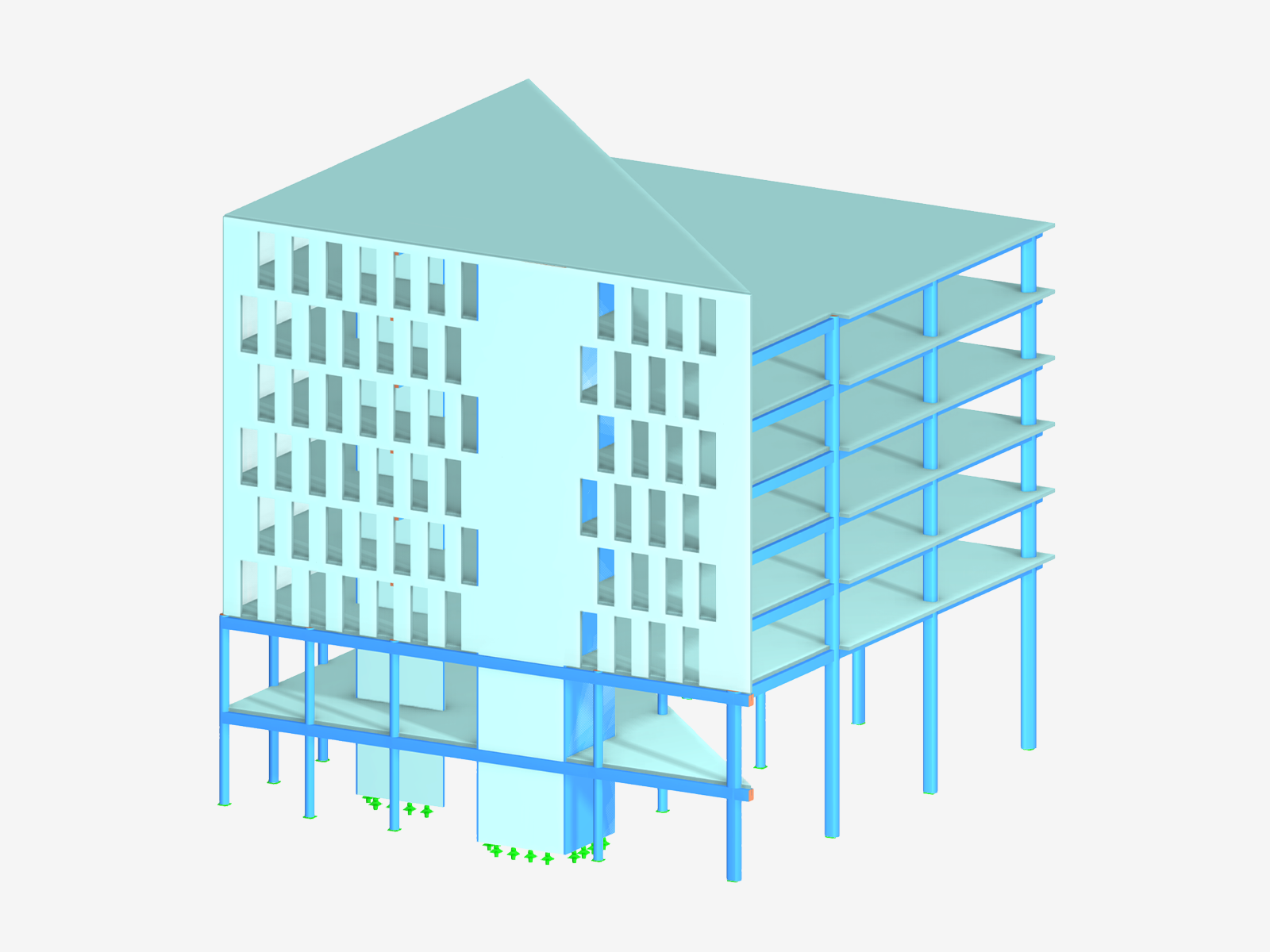

Uživatelské rozhraní programu RFEM 6 s modelem betonové budovy

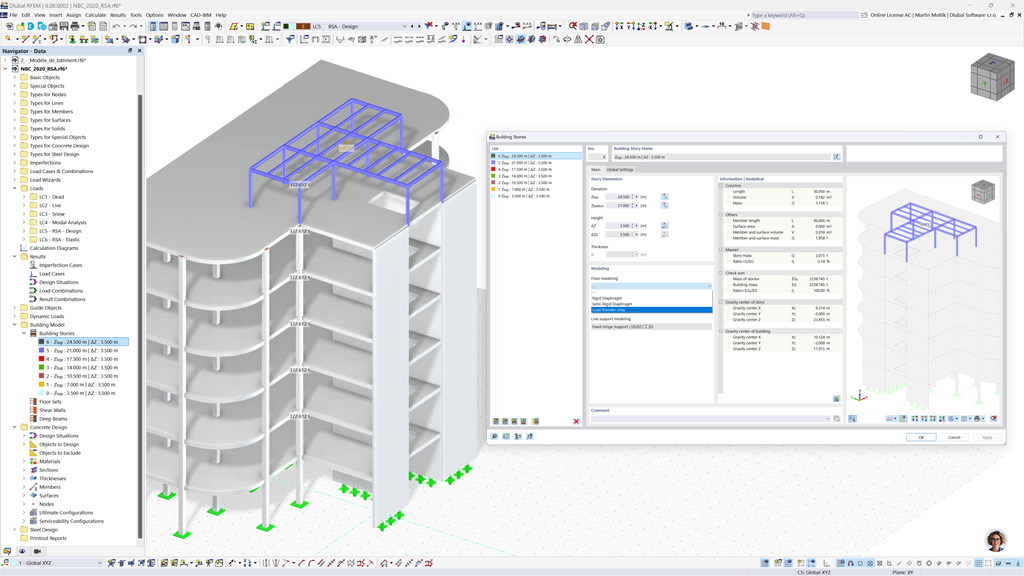

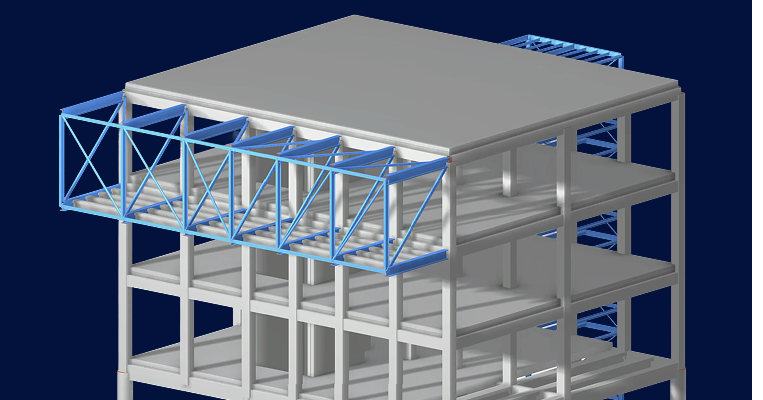

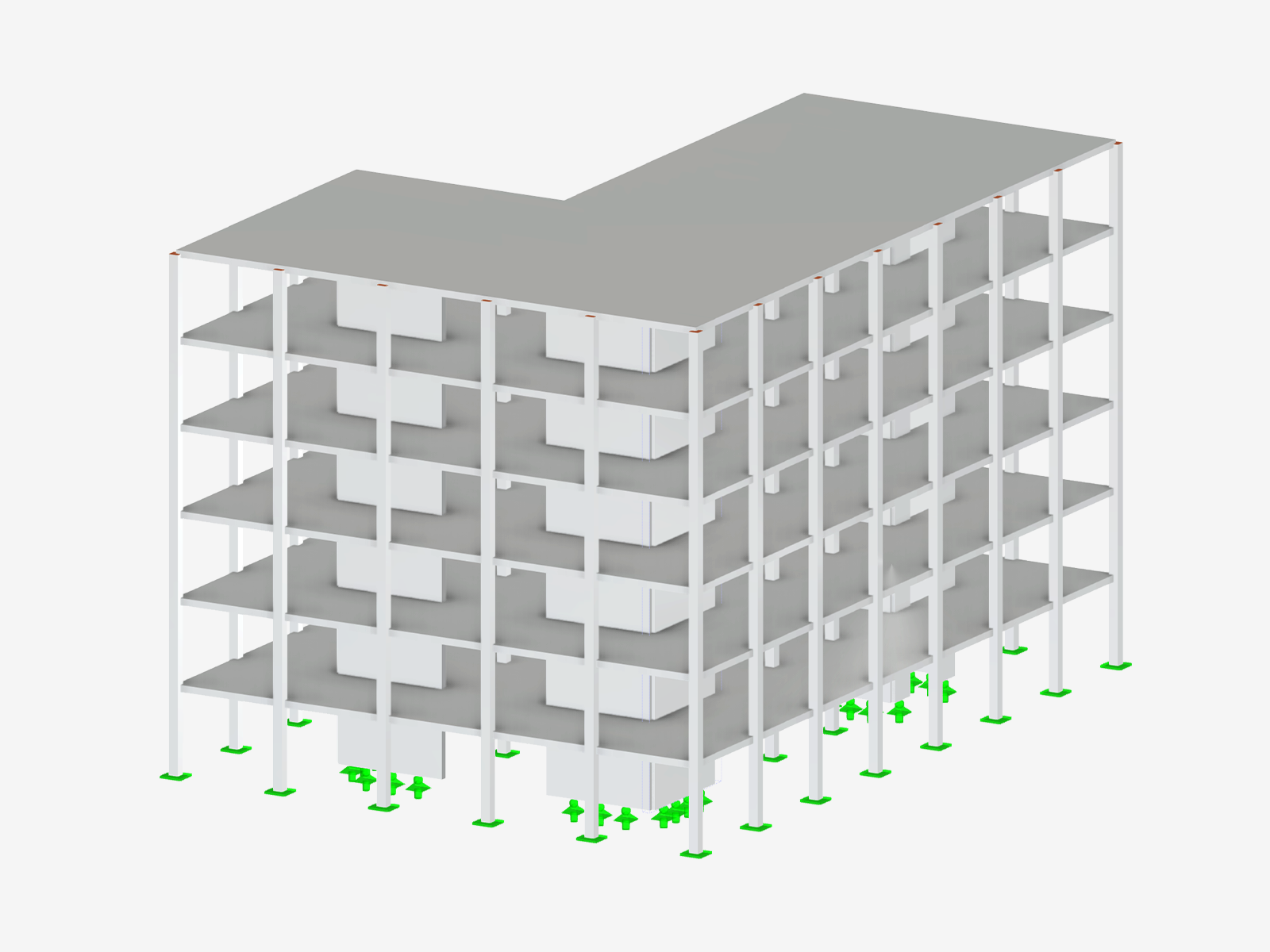

Uživatelské prostředí programu RFEM 6 s nastavením volby "Pouze přenos zatížení" pro modelování vedlejších konstrukcí

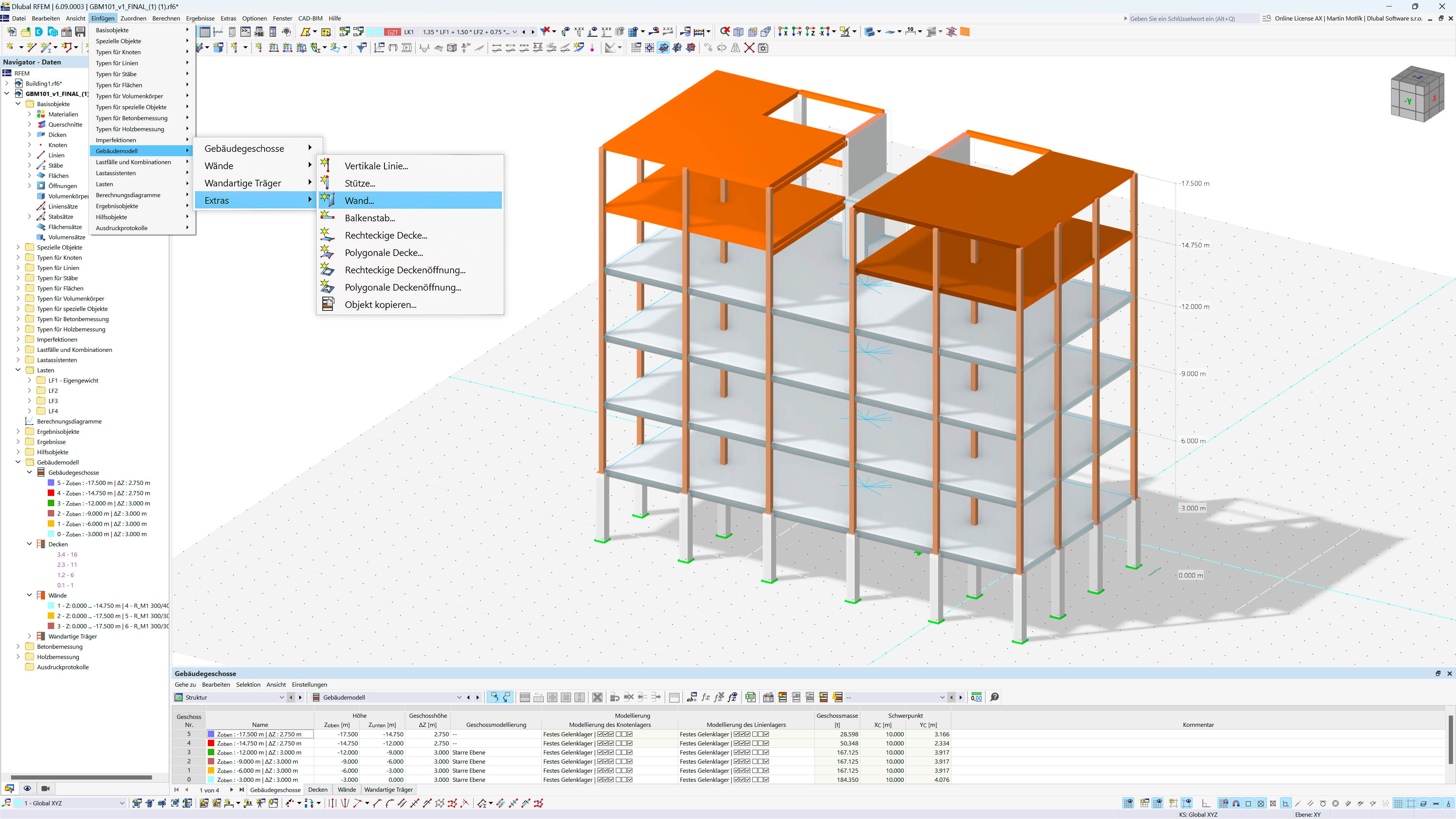

Řada modelářských nástrojů

Pro modelování prvků v modelech budov je k dispozici několik nástrojů:

  • Vertikální linie
  • Sloup
  • Stěna
  • Nosník
  • Obdélníkový strop
  • Polygonální strop
  • Obdélníkový otvor ve stropě
  • Polygonální otvor ve stropě

Addon Model budovy umožňuje definici prvků na základní úrovni (např. pomocí podkladové vrstvy) a následné vícenásobné prostorové generování prvků.

Více informací
Široká řada nástrojů
Na obrázku je GUI programu RFEM 6 s otevřeným panelem nástrojů pro modelování Building Modulu.

E-shop

Sestavte si svůj individuální balíček programů! Veškeré ceny najdete v online přehledu.

Přejděte do e-shopu

Spočítejte si cenu

1 970,00 USD
+0,00 USD
Budova
Celková částka 1 970,00 USD

Cena platí pro Spojené státy americké.

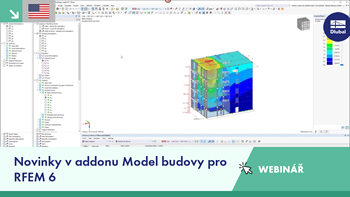

Videa

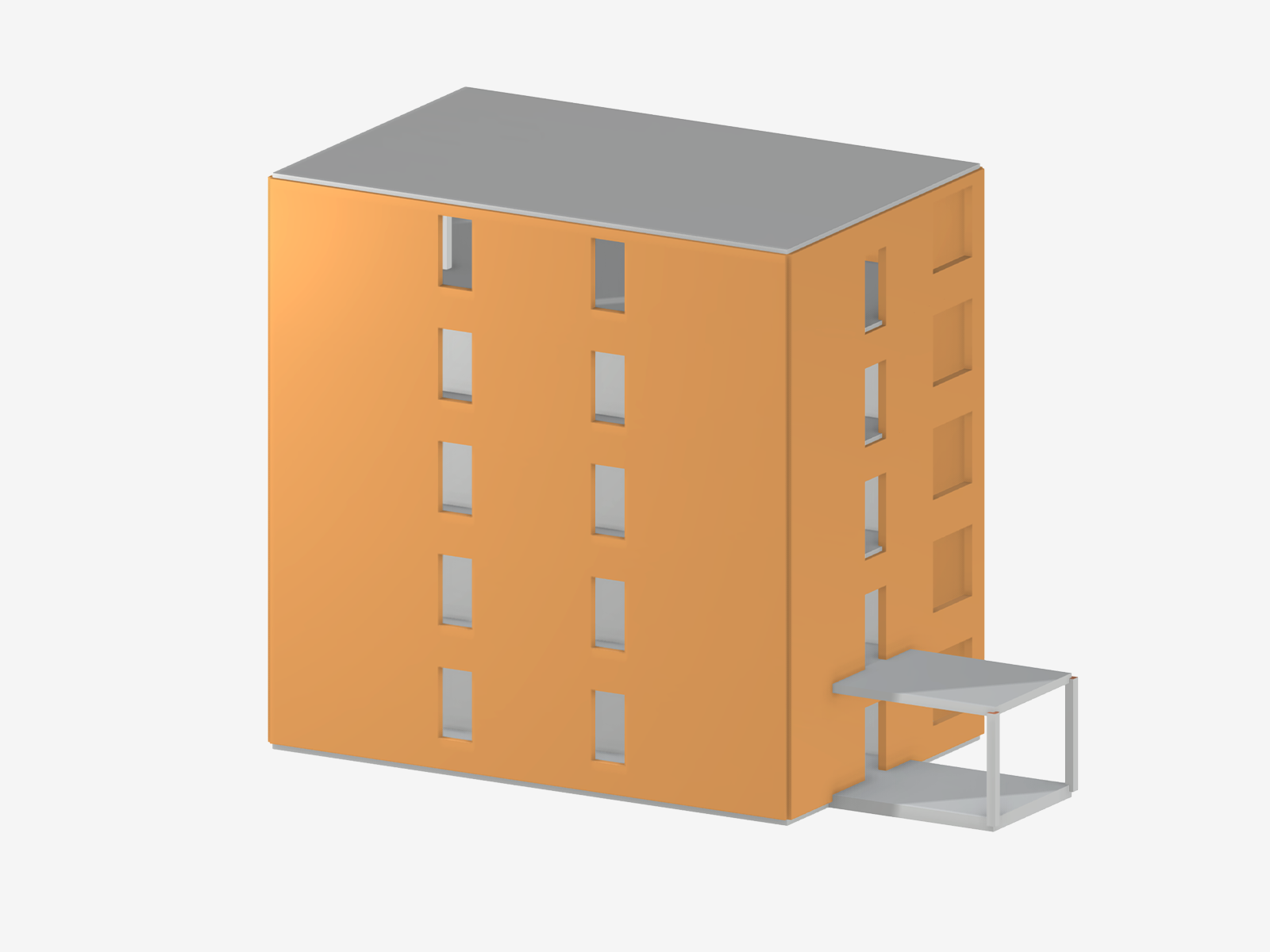

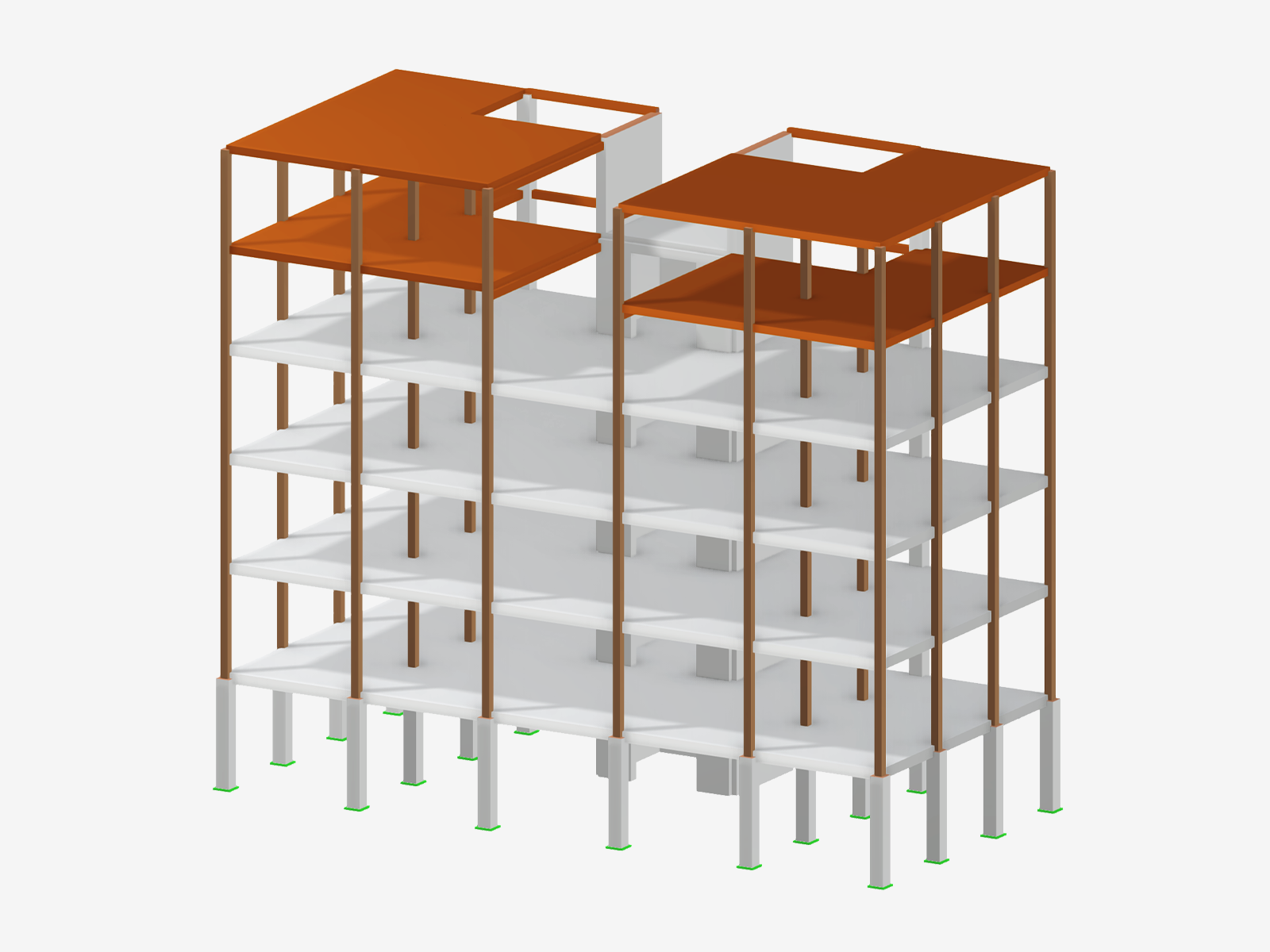

Modely ke stažení
Články z databáze znalostí

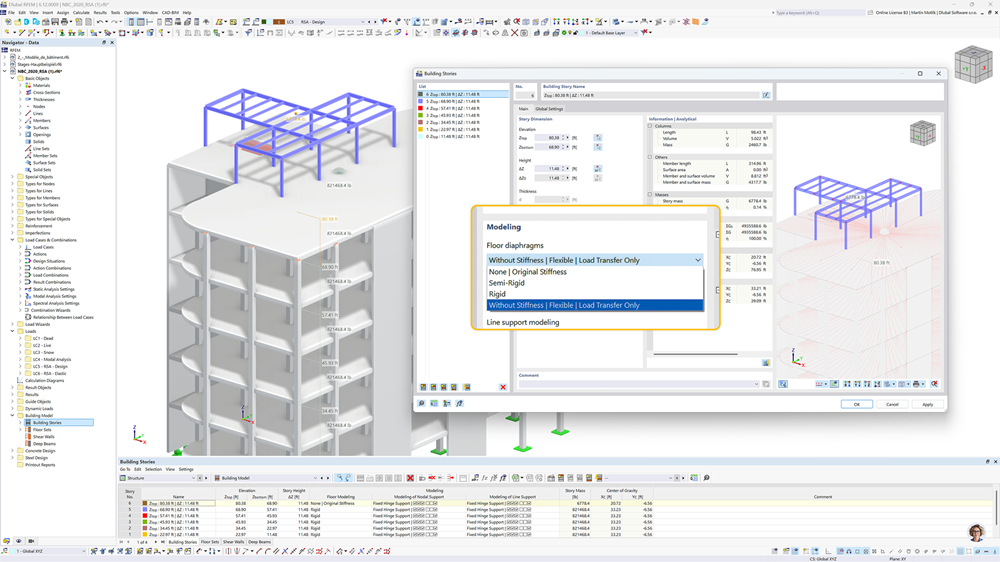

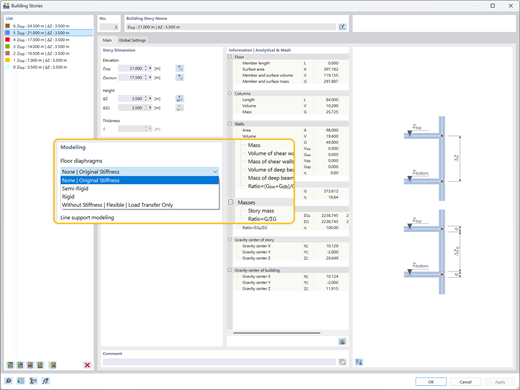

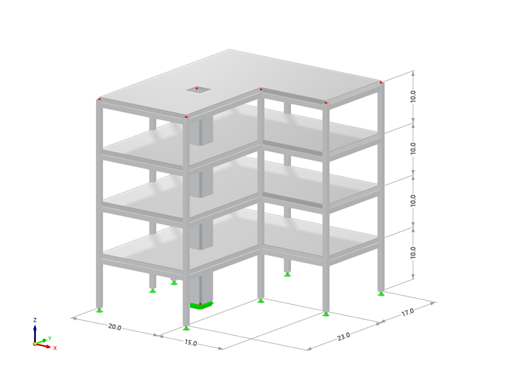

Obrázek ilustruje výsledky modelování podlahy s výchozím typem podlahy Addonu Model budovy.
Tento článek poskytuje přehled různých typů podlaží dostupných v addonu Model budovy a zdůrazňuje jejich příslušné případy použití.
Návrh nosných stěn pomocí softwarových řešení Dlubal.
V tomto příspěvku vás krok za krokem provedeme posouzením smykových stěn v programu RFEM 6.

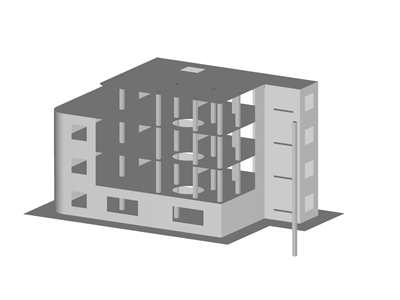

KB 001885 | Posouzení posunu podlaží při seizmickém zatížení podle ASCE 7-22 a modelu budovy
Vyhodnocení posunu podlaží v budově je rozhodující pro zajištění přijatelného chování konstrukce omezením velikosti posunu. Nadměrný posun může způsobit nestabilitu systému a může způsobit poškození nekonstrukčních prvků, jako jsou příčky. V tomto příspěvku nastíníme postup pro stanovení posunu mezi podlažími podle ASCE 7-22 a addonu Model budovy v programu RFEM 6.

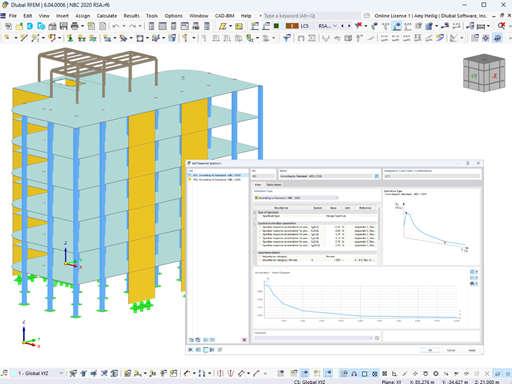

KB 001860 | Modální analýza spektra odezvy a zohlednění smyku v základu podle NBC 2020 v programu RFEM 6
Kanadská Národní stavební norma (NBC) 2020, čl. 4.1.8.7 stanovuje jasný postup pro metody analýzy zemětřesení. Pokročilejší metoda, dynamická analýza podle čl. 4.1.8.12, by měla být použita pro všechny typy konstrukcí s výjimkou těch, které splňují kritéria stanovená v 4.1.8.7. Více zjednodušující postup, metodu náhradních statických sil (ESFP) v článku 4.1.8.11, lze použít pro všechny ostatní konstrukce.
Screenshoty
Funkce programů
Obrázek znázorňuje hierarchii mezi plochami pro přenos zatížení a deskami v programu RFEM 6.

V programu RFEM 6 existuje hierarchie mezi plochami pro přenos zatížení a deskami v modelu budovy. Díky tomu lze také vytvořit stěny z ploch pro přenos zatížení, například pro zohlednění předsazených fasád.

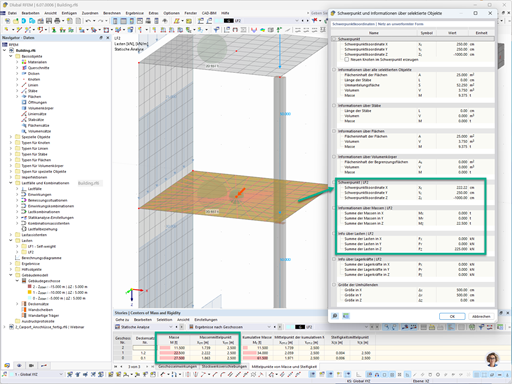

Funkce 002861 | Výpočet těžiště se zohledněním zatížení zatěžovacích stavů a kombinací zatížení

V tabulce „Výsledky po podlažích“ v modelu budovy se uvádí těžiště pro zatěžovací stavy a kombinace zatížení. Kromě vlastní tíhy se zohledňují také svislá zatížení příslušných zatěžovacích stavů a kombinací zatížení.

V dialogu „Těžiště a informace o vybraných objektech“ lze také zobrazit těžiště se zohledněním vybraného zatížení.

Funkce 002856 | Návrhové vlastnosti smykových stěn a stěnových nosníků

V addonu Model budovy můžete definovat vlastnosti posouzení smykových stěn a stěnových nosníků pro příslušné addony.

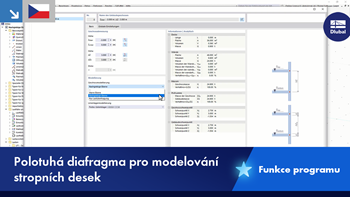

Funkce 002850 | Flexibilní rovina pro modelování stropních desek

Při modelování podlaží máte pro desky k dispozici možnost "Polotuhá diafragma".

U této možnosti modelování se uplatňuje v zásadě stejný postup jako při modelování podlaží "Tuhá diafragma". Na rozdíl od tuhé diafragmy se ovšem neuvažuje žádná uzlová vazba od těžiště ke každému uzlu sítě konečných prvků. Lze tak zohlednit poddajnost stropní desky.
