Nestabilita při použití Modelu budovy obsahujícího 'tuhé diafragmy'

Mám 3D model a snažím se ho pomocí Modelu budovy rozložit na 'stěny' a 'plochy' a vypočítat je izolovaně. Můj systém je pak ale nestabilní. Čím to může být?


Odpověď:

Addon Model budovy a funkce pro modelování podlaží pomocí 'diafragem' nejsou určeny pro všechny typy budov.

Tato funkce byla primárně vyvinuta pro 3D budovy s 5-10 podlažími (nebo více) s pravidelným a stejným půdorysem. To znamená, že funkci 'Tuhá diafragma' bychom měli přiřadit pouze deskám, na kterých jsou stěny a sloupy v podlaží nad a pod ní umístěny stejně. Pokud tomu tak není, může dojít k nestabilitě.

Pokud byl model podle této konvence zadán správně, zobrazí se vám po výpočtu 'statické analýzy' v navigátoru Výsledky tři možnosti pro zobrazení výsledků:

  • Základní
  • Pouze podlaží
  • Kombinace

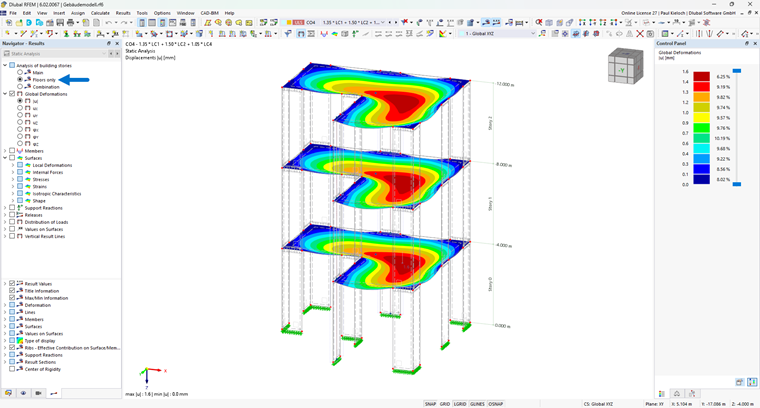

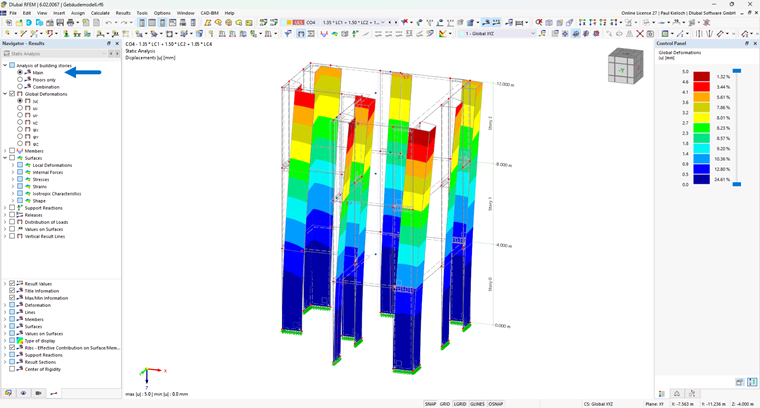

Při volbě 'Základní' se výsledky zobrazí na celých svislých prvcích (např. stěnách, smykových stěnách, sloupech atd.). Viz obrázek 2. Pokud vybereme 'Pouze podlaží', zobrazí se výsledky pro jednotlivé samostatné výpočty desek jako 2D modelů. Možnost 'Kombinace' je zobrazí oba výše uvedené typy výsledků.

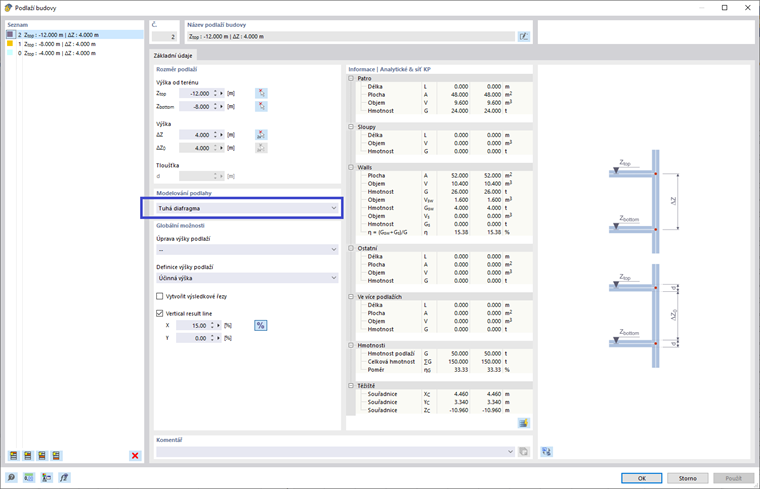

U menších 3D modelů a budov s různými půdorysy podlaží je výhodnější pracovat s obvyklým 3D modelem. Pokud pracujete na modelech, které mají částečně pravidelné půdorysy, můžete alternativně přiřadit jednotlivým deskám možnost "Tuhá diafragma". Půdorysná geometrie podlaží nad a pod touto deskou by pak ale měla být stejná.

Technologie implementovaná v addonu pro tuto funkci však neumožňuje obecnou extrakci 2D desek z libovolného 3D modelu.
