Laboratorní budova v Garchingu u Mnichova, Německo

Pro další posun v nejmodernějším výzkumu zřizuje Technická univerzita v Mnichově na kampusu novou laboratorní budovu. Na budoucnost je zaměřen ovšem nejen účel budovy, ale také udržitelnost její výstavby.

Model 004946 | Budova laboratoře v Garchingu u Mnichova, Německo

113x

Lignaconsult Schrentewein & Partner GmbH z Bolzana, zákazník společnosti Dlubal Software, poskytl statické výpočty pro fázi výstavby této impozantní budovy, která je převážně ze dřeva.

Konstrukce

Nová výzkumná budova se bude rozkládat na ploše 30 m x 40 m a bude mít čtyři podlaží a jedno další technické patro. Dřevěná skeletová konstrukce těží z výhod blokově lepených sloupů z lepeného lamelového dřeva s průřezem 32 x 32 cm.

Nosníky různých rozměrů jsou vyrobeny z bukového dřeva nebo oceli a nesou stropní desky z křížem lepeného dřeva o tloušťce 16 cm, které byly spočítány standardně pro užitné zatížení 7,5 kN/m². Pro přenos na nosníky níže bylo zatížení nakonec redukováno na 5 kN/m².

Kromě výzkumných laboratoří zde budou umístěny také kanceláře a konferenční místnosti. Náš zákazník Lignaconsult Schrentewein & Partner GmbH použil pro statické výpočty ve fázi realizace program RFEM 6. Dále se uplatnily také addony Vícevrstvé plochy (např. Laminát, CLT) a Model budovy.

Nová laboratorní budova na Technické univerzitě v Mnichově jasně dokládá, že se stále s větší samozřejmostí uplatňují udržitelnější stavební metody, což z ní činí mimořádně zajímavý zákaznický projekt.

Místo

Technická univerzita v Garchingu u Mnichova

Boltzmannstraße 15

85748 Garching u Mnichova, Německo

Investor	Technická univerzita v Mnichově www.tum.de
Architektonický návrh	Lang Hugger Rampp Architekten GmbH www.langhuggerrampp.de
Posouzení statiky (fáze návrhu)	GFM Bau- und Umweltingenieure GmbH www.gfm-ingenieure.de
Posouzení statiky (fáze realizace)	Lignaconsult Schrentewein & Partner GmbH – Srl lignaconsult.net
Hlavní dodavatel	regineering GmbH regineering.com
Dřevěná konstrukce	ZP GmbH www.zhp.bz

Specifikace projektu

Vizualizace laboratorní budovy v Garchingu u Mnichova | © Lang Hugger Rampp Architekten

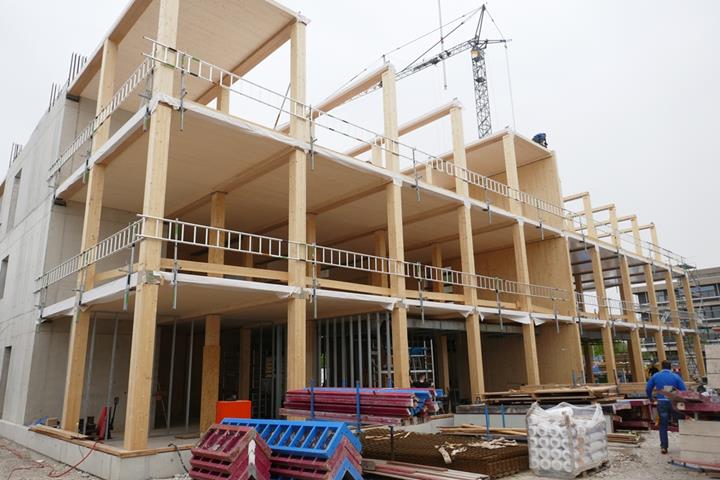

Laboratorní budova během montáže | © Lignaconsult

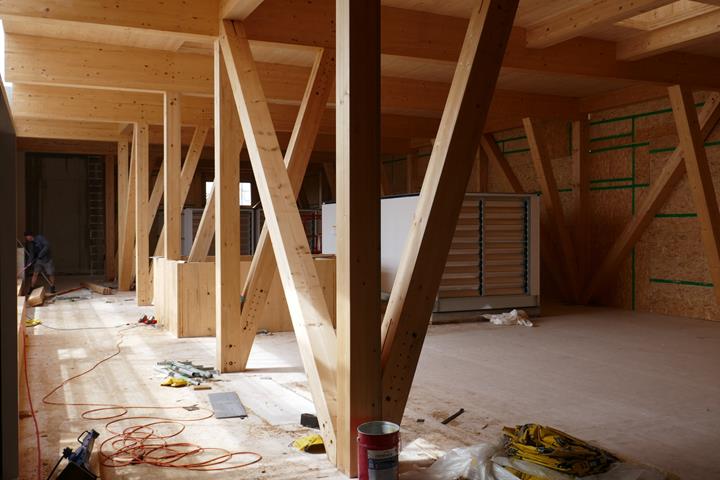

Vnitřní sloupy a diagonály | © Lignaconsult

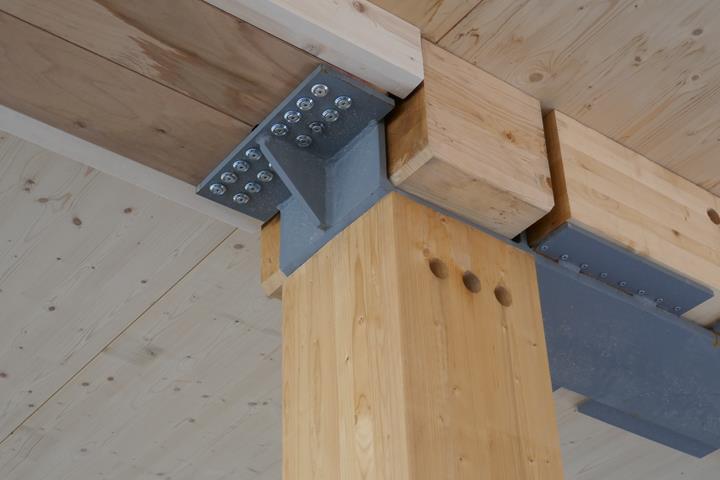

Anschluss Riegel-Stütze | © Lignaconsult

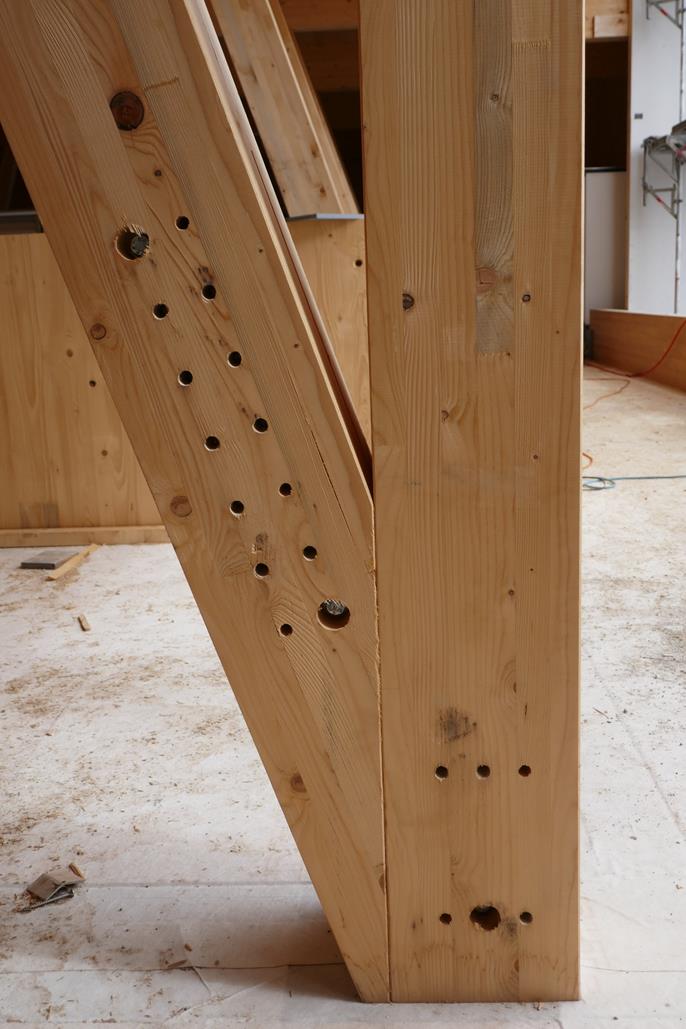

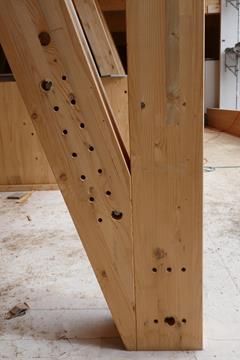

styčník-vzpěra-sloup| © Lignaconsult

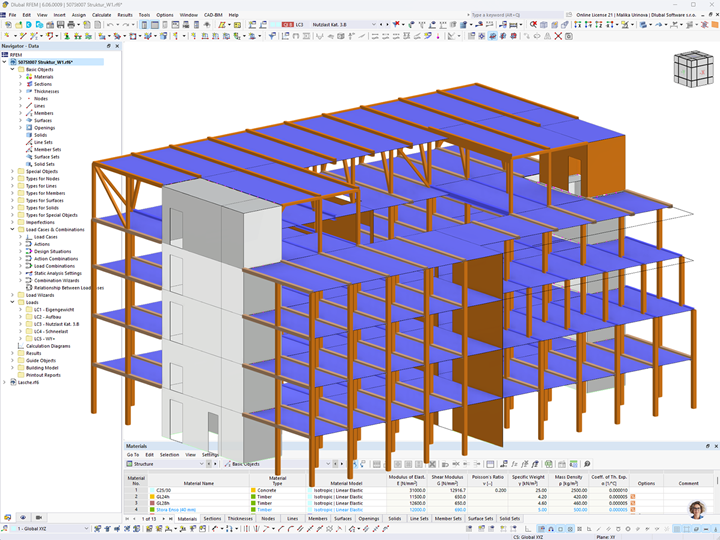

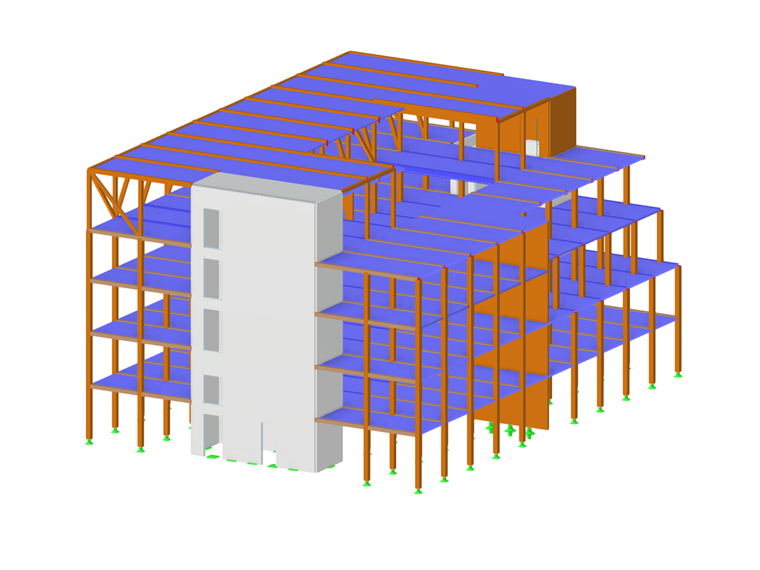

RFEM model laboratorní budovy v Garchingu u Mnichova | © Lignaconsult

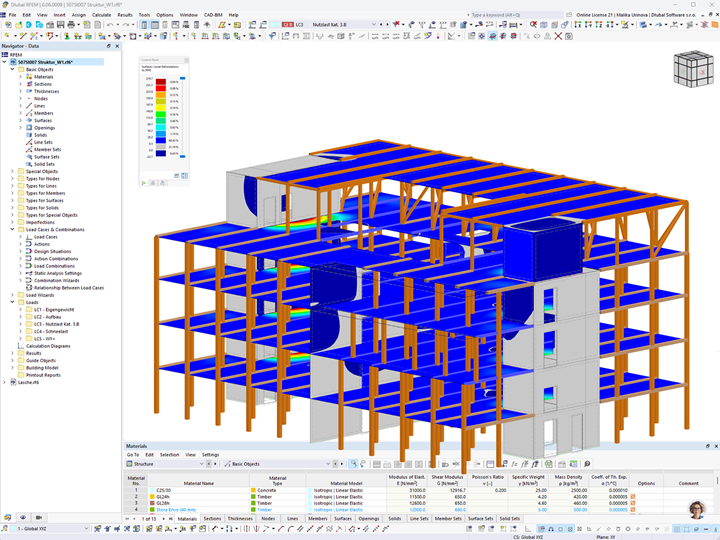

RFEM model laboratorní budovy s deformacemi | © Lignaconsult

Údaje o modelu

Počet uzlů 1161

Počet linií 1640

Počet prutů 689

Počet ploch 86

Počet těles 0

Počet zatěžovacích stavů 5

Počet kombinací zatížení 98

Počet kombinací výsledků 0

Celková hmotnost 1141,188 t

Rozměry (metrické) 27,800 x 20,380 x 38,000 m

Rozměry (imperiální) 91.21 x 66.86 x 124.67 feet
