Edificio de laboratorio en Garching, cerca de Múnich, Alemania

El cliente de Dlubal Lignaconsult Schrentewein & Partner GmbH de Bolzano proporcionó los cálculos estructurales para la fase de construcción de este impresionante edificio, que está compuesto principalmente de madera.

Estructura

Con una superficie de 30 x 40 m, el nuevo edificio de investigación tendrá cuatro plantas y una planta técnica adicional. La estructura de entramado de madera aprovecha las ventajas de los pilares de madera laminada encolada en bloque con una sección de 32 x 32 cm.

Las vigas de varias dimensiones están hechas de haya estructural o acero, y soportan losas de madera contralaminada con un espesor de 16 cm que se han calculado para una sobrecarga de uso de 7,5 kN/m². La carga finalmente se redujo a 5 kN/m² para transferir las fuerzas a las vigas de abajo.

Además de los laboratorios de investigación, la instalación incluirá oficinas y salas de conferencias. El cliente de Dlubal, Lignaconsult Schrentewein & Partner GmbH, utilizó el programa RFEM 6 para el análisis estructural en la fase de ejecución. Además, se utilizaron los complementos Superficies multicapa (como Laminada, CLT) y Modelo de edificio.

El nuevo edificio de laboratorios en la Universidad Técnica de Múnich es una clara indicación de que los métodos de construcción más sostenibles se están implementando cada vez más, lo que lo convierte en un proyecto de nuestros clientes extremadamente interesante.

Lugar

Universidad Técnica de Múnich Garching

Boltzmannstrasse, 15

85748 Garching cerca de Múnich, Alemania

Inversor	Universidad Técnica de Múnich (TUM) www.tum.de
Arquitectura	Lang Hugger Rampp Architekten GmbH www.langhuggerrampp.de
Ingeniería estructural (fase de diseño)	GFM Bau- und Umweltingenieure GmbH www.gfm-ingenieure.de
Diseño estructural (fase de ejecución)	Lignaconsult Schrentewein & Partner GmbH – Srl lignaconsult.net
Contratista general	regineering GmbH regineering.com
Estructura de madera	ZP GmbH www.zhp.bz

Especificaciones del proyecto

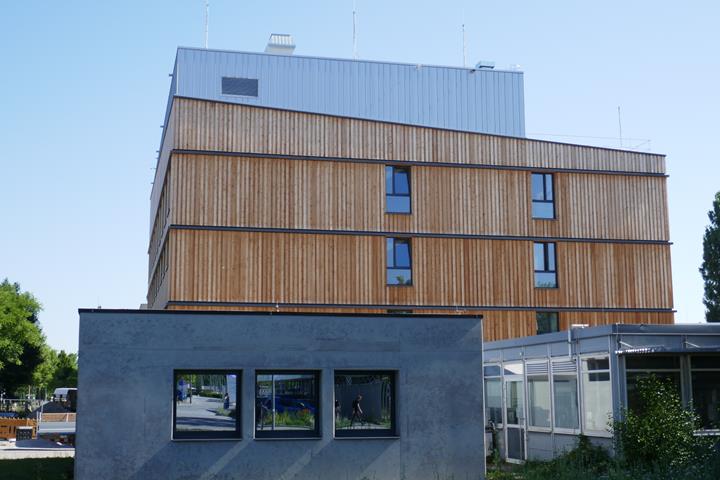

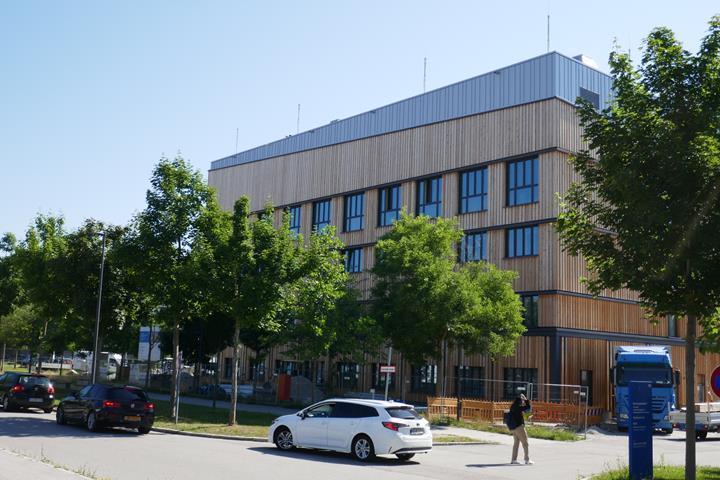

Visualización del edificio de laboratorios en Garching, alrededores de Múnich, Alemania | © Lang Hugger Rampp Architects

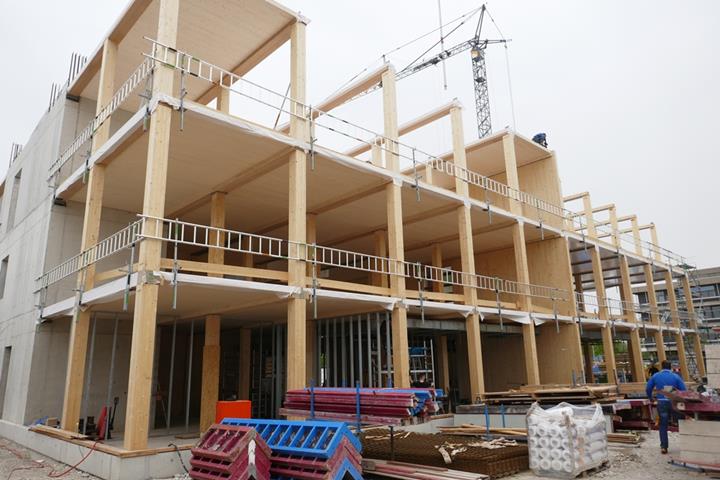

Edificio de laboratorios durante el montaje | © Lignaconsult

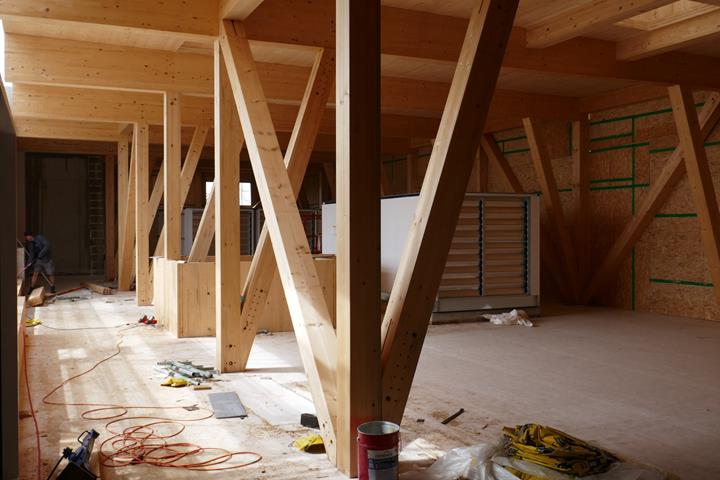

Pilares y diagonales interiores | © Lignaconsult

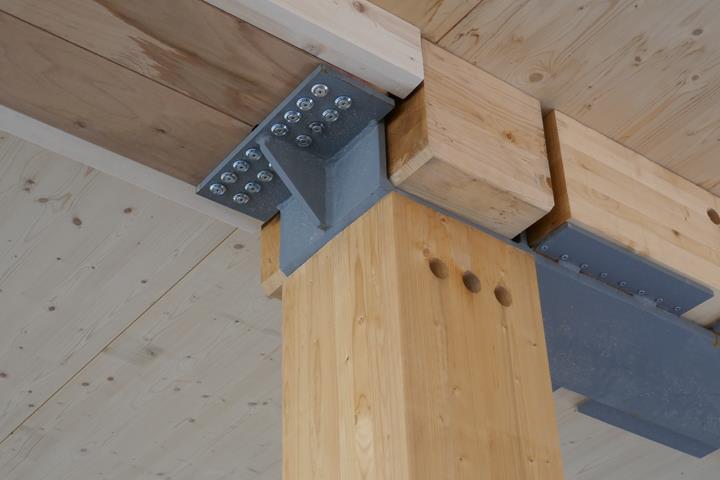

Conexión viga-pilar | © Lignaconsult

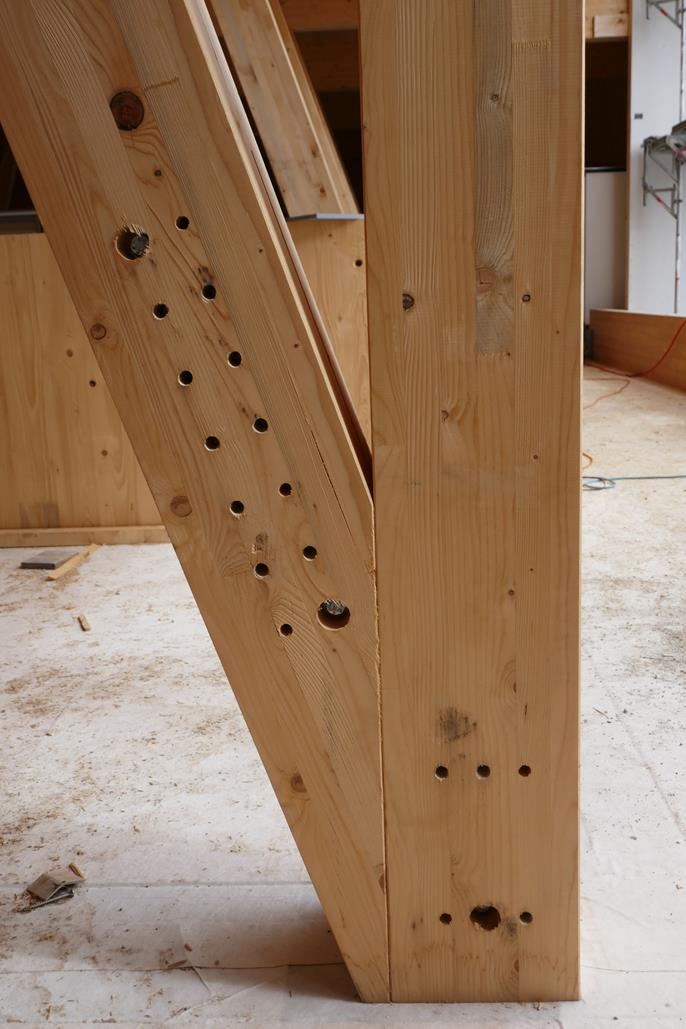

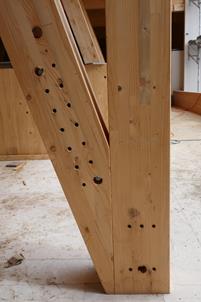

Unión diagonal-pilar| © Lignaconsult

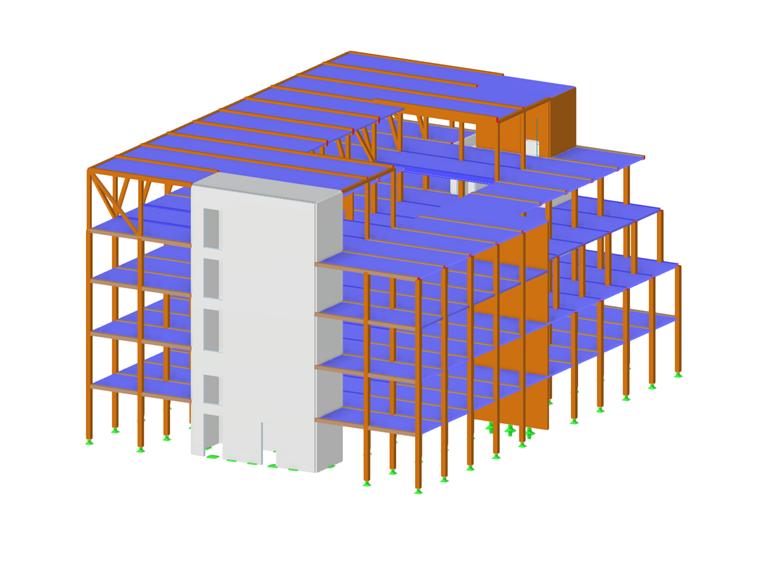

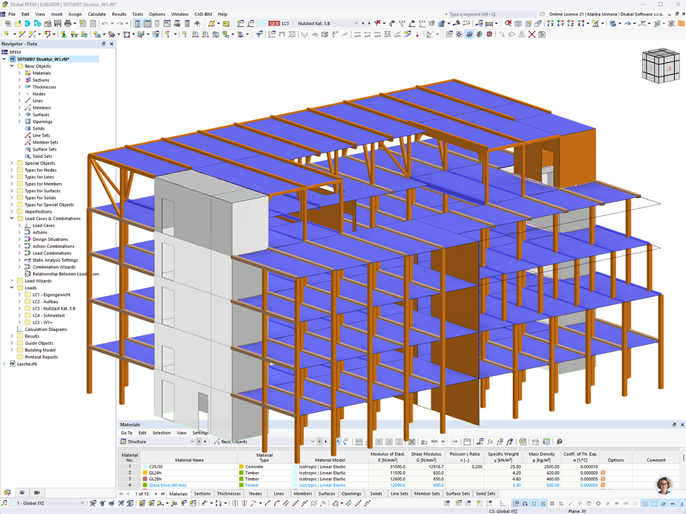

Modelo de RFEM del edificio del laboratorios en Garching, alrededores de Múnich, Alemania | © Lignaconsult

Modelo de RFEM del edificio del laboratorio en Garching, alrededores de Múnich, Alemania | © Lignaconsult

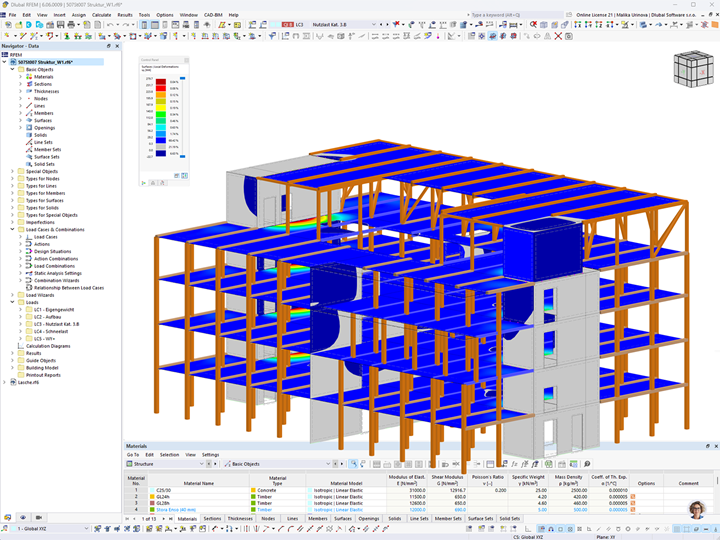

Modelo de RFEM del edificio de laboratorios con deformaciones | © Lignaconsult

Datos del modelo

Número de nudos 1161

Número de líneas 1640

Número de barras 689

Número de superficies 86

Número de sólidos 0

Número de casos de carga 5

Número de combinaciones de carga 98

Número de combinaciones de resultados 0

Peso completo 1141.188 t

Dimensiones (métricas) 27,800 x 20,380 x 38,000 m

Dimensiones (imperiales) 91.21 x 66.86 x 124.67 feet
