Budynek laboratorium w Garching k. Monachium, Niemcy

W celu prowadzenia prac badawczych Uniwersytet Techniczny w Monachium wzniósł na terenie kampusu nowy budynek laboratorium. Jednak nie tylko przeznaczenie budynku jest przyszłościowe, ale także jego zrównoważona konstrukcja.

113x

Klient firmy Dlubal, firma Lignaconsult Schrentewein & Partner GmbH z Bolzano, wykonała obliczenia konstrukcyjne dla etapu budowy tego imponującego budynku, który jest wykonany głównie z drewna.

Konstrukcja

Nowy budynek laboratorium o powierzchni 30 mx 40 m będzie miał cztery kondygnacje i dodatkowe piętro techniczne. Drewniana konstrukcja szkieletowa wykorzystuje zalety słupów z drewna klejonego warstwowo o przekroju 32 cm x 32 cm.

Belki o różnych wymiarach są wykonane z drewna bukowego lub stali i podpierają stropy z drewna klejonego warstwowo o grubości 16 cm, które zostały obliczone na obciążenie użytkowe 7.5 kN/m². Aby przenieść siły na belki znajdujące się poniżej, obciążenie zostało ostatecznie zredukowane do 5 kN/m².

Oprócz laboratoriów badawczych, w obiekcie znajdą się również biura i sale konferencyjne. Klient firmy Dlubal, Lignaconsult Schrentewein & Partner GmbH wykorzystał program RFEM 6 do analizy statyczno-wytrzymałościowej w fazie wykonawczej. Ponadto wykorzystano rozszerzenia Powierzchnie wielowarstwowe (np. laminaty, CLT) i Modelu budynku.

Nowy budynek laboratorium na terenie Politechniki w Monachium jest wyraźnym sygnałem, że coraz częściej wdrażane są bardziej zrównoważone metody budowlane, dzięki czemu jest to niezwykle interesujący projekt klienta.

Miejsce

Technical University of Munich Garching

Boltzmannstraße 15

85748 Garching k. Monachium, Niemcy

Inwestor	Technische Universität München www.tum.de
Architektura	Lang Hugger Rampp Architekten GmbH www.langhuggerrampp.de
Inżynieria konstrukcyjna (faza projektowania)	GFM Bau- und Umweltingenieure GmbH www.gfm-ingenieure.de
Projekt konstrukcyjny (etap realizacji)	Lignaconsult Schrentewein & Partner GmbH – Srl lignaconsult.net
Generalny wykonawca	regineering GmbH regineering.com
Konstrukcja drewniana	ZP GmbH www.zhp.bz

Specyfikacja projektu

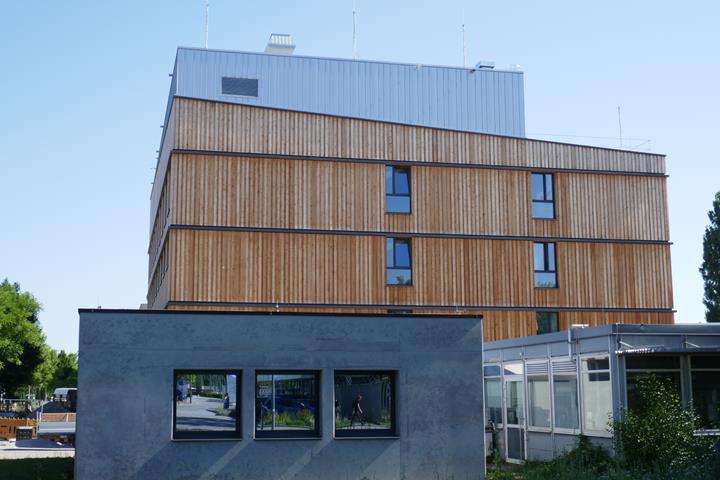

Wizualizacja budynku laboratorium w Garching k. Monachium, Niemcy | © Lang Hugger Rampp Architects

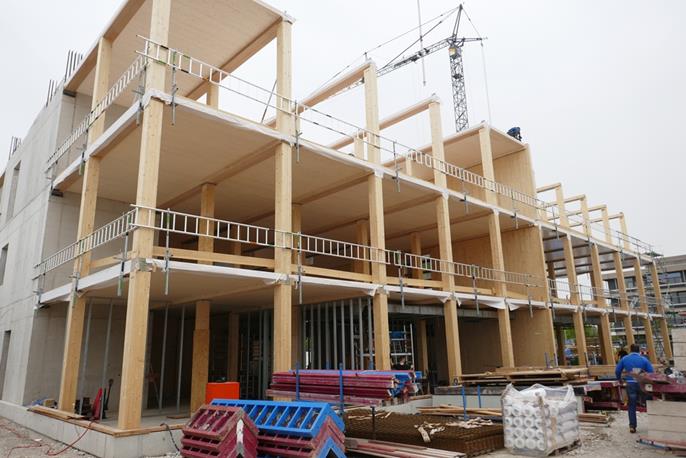

budynek laboratorium podczas montażu | © Lignaconsult

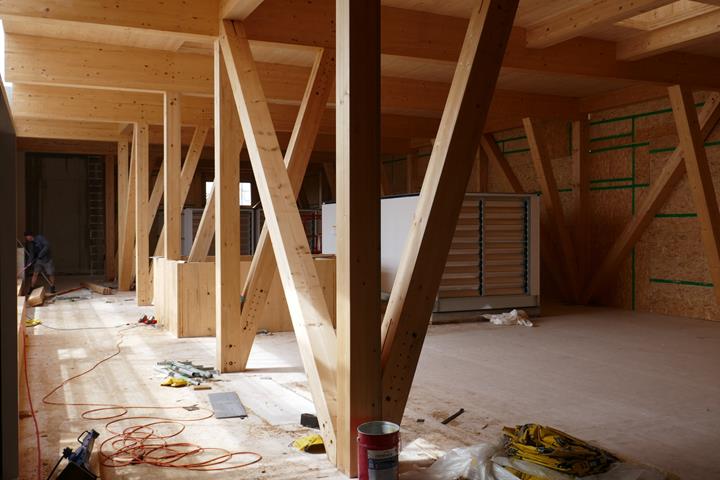

Wewnętrzne słupy i zastrzały | © Lignaconsult

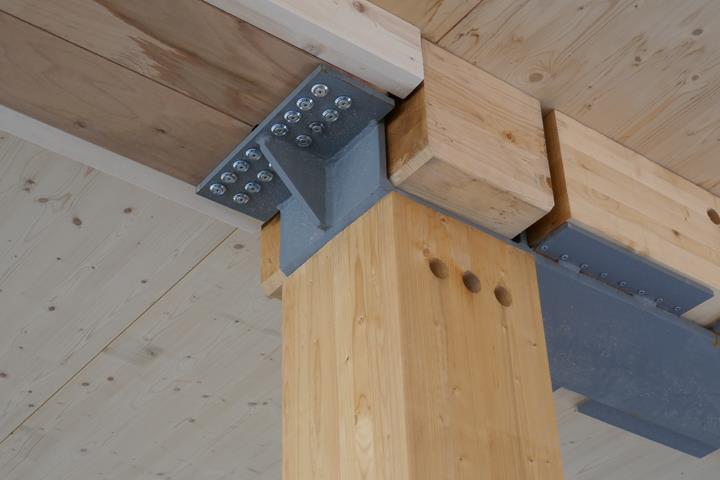

Anschluss Riegel-Stütze | © Lignaconsult

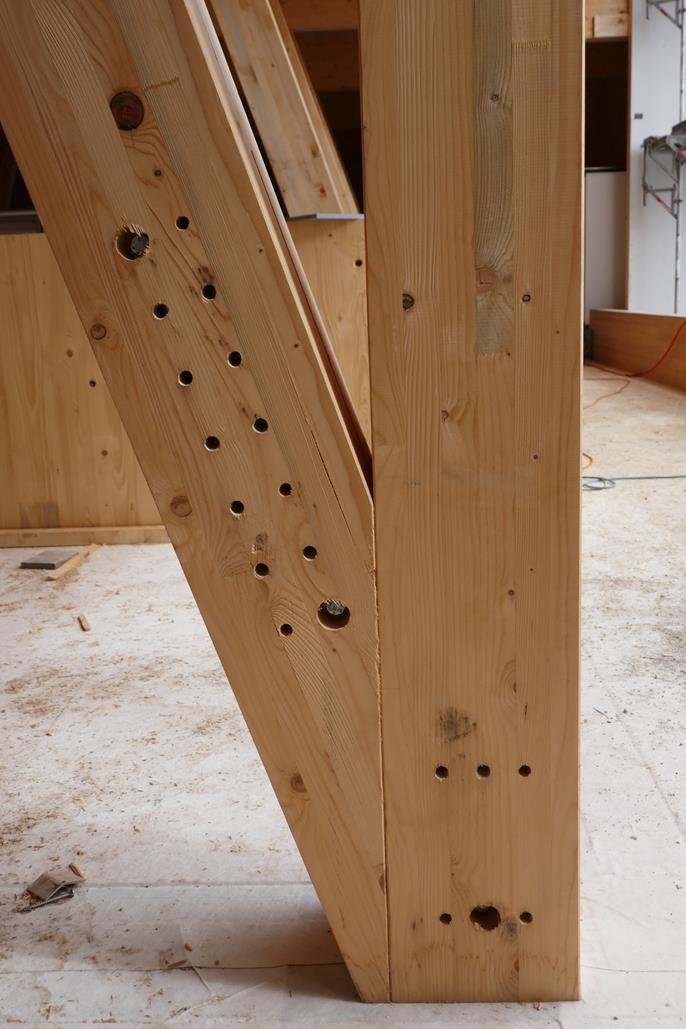

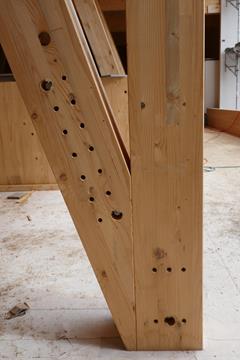

krzyżulca-słup| © Lignaconsult

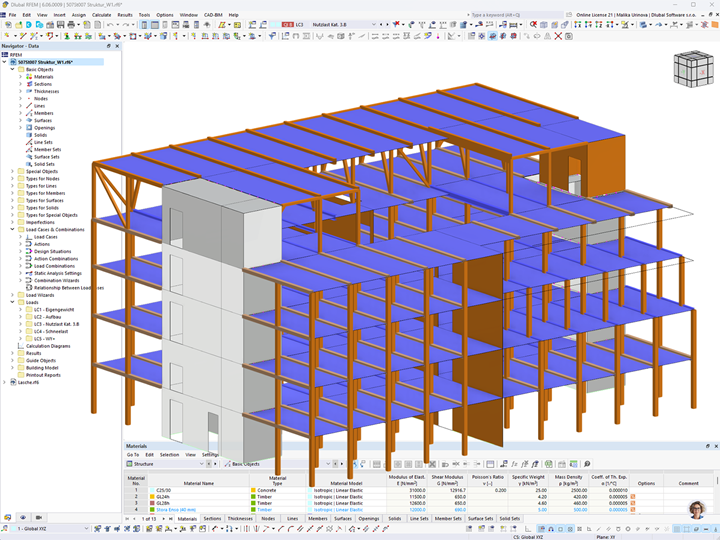

RFEM-Model des Laborgebäudes w Garching bei München | © Lignaconsult

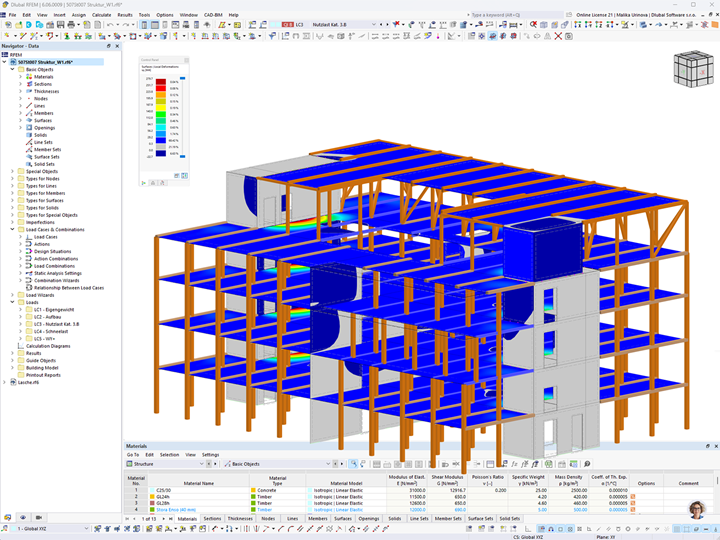

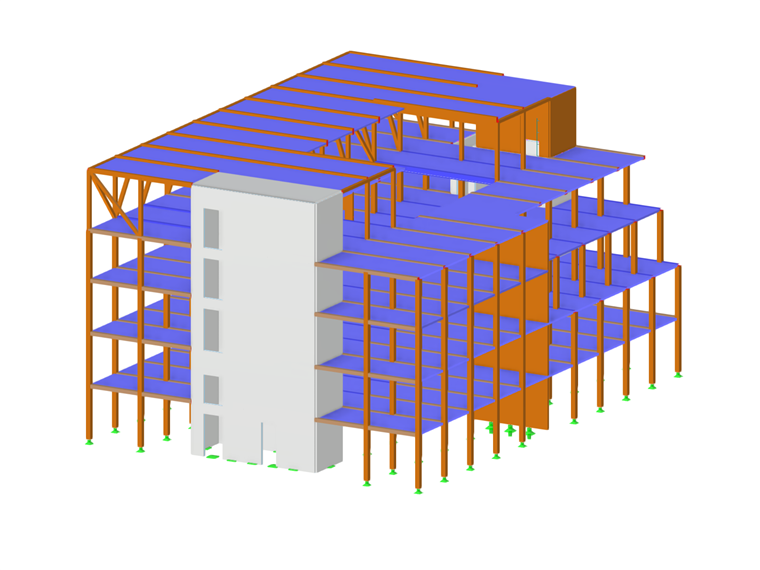

Model w RFEM budynku laboratorium z odkształceniami | © Lignaconsult

Dane modelu

Liczba węzłów 1161

Liczba linii 1640

Liczba prętów 689

Liczba powierzchni 86

Ilość brył 0

Ilość przypadków obciążenia 5

Ilość KO 98

Liczba kombinacji wyników 0

Ciężar całkowity 1141,188 t

Wymiary (metryczne) 27,800 x 20,380 x 38,000 m

Wymiary (imperialne) 91.21 x 66.86 x 124.67 feet
