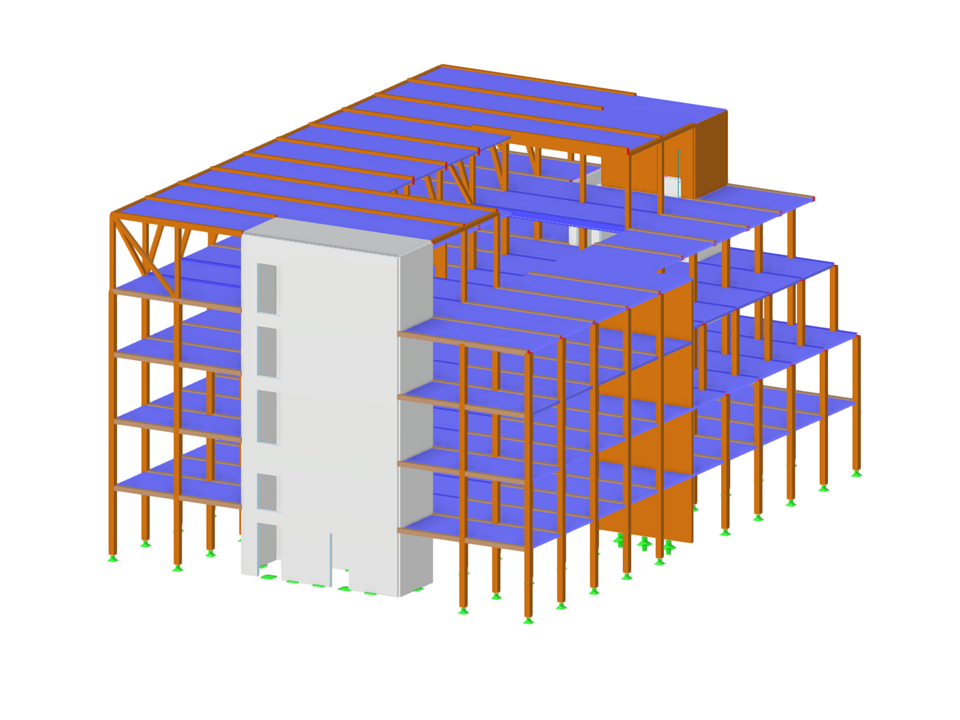

RFEM Model budynku laboratoryjnego w Garching koło Monachium, Niemcy © Schrentewein & Partner
Budynek laboratorium w Garching k. Monachium, Niemcy
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 1161 |
| Liczba linii | 1640 |
| Liczba prętów | 689 |
| Liczba powierzchni | 86 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 5 |
| Ilość KO | 98 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1141,188 t |
| Wymiary (metryczne) | 27,800 x 20,380 x 38,000 m |
| Wymiary (imperialne) | 91.21 x 66.86 x 124.67 feet |
