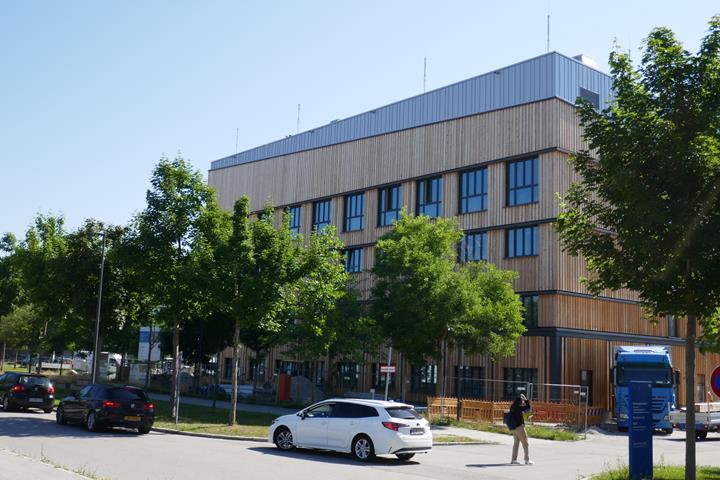

德国慕尼黑附近加兴的实验室

为了进一步推动尖端研究，慕尼黑工业大学在校园内建造了一座新的实验楼。该建筑的目的不仅是面向未来，而且是可持续的。

113x

德国慕尼黑附近的 Garching 实验楼

Dlubal 客户 Lignaconsult Schrentewein & Partner GmbH（来自博尔扎诺）在施工阶段为这座主要为木结构的建筑提供了结构计算。

框架结构

新的研究大楼有 4 层，外加 1 层技术设备楼层。木结构框架结构的优点是截面为 32 cm x 32 cm（12.6 英寸 x 12.6 英寸）的层板胶合木柱。

梁的材料为榉木或钢，厚度为 6.2 cm，计算活荷载为 150 lbf/ft² 。为了将其传递到下部梁上，将荷载折减为 5 kN^/ m →

除了研究实验室外，该设施还包括办公室和会议室。德儒巴客户 Lignaconsult Schrentewein & Partner GmbH 在施工阶段使用了结构分析软件 RFEM 6。此外，还使用了多层结构面（例如层压板、CLT）和建筑模型模块。

慕尼黑工业大学新实验楼的竣工证明了该客户项目越来越多地采用可持续发展的建筑方法。

位置	德国慕尼黑工业大学 Boltzmannstrasse 15 85748 Garching near Munich

所有者	慕尼黑工业大学 www.tum.de
建筑设计	Lang Hugger Rampp Architects GmbH langhuggerrampp.de
结构工程(设计阶段)	奥地利 GLM Bau- und Environmental Engineers GmbH www.gfm-ingenieure.de
结构设计（施工阶段）	Ligna咨询公司 Schrentewein & Partner GmbH – Srl lignaconsult.net
建筑总承包商	再生有限责任公司 www.raineering.com
木结构	ZP GmbH www.zhp.bz

项目说明

德国慕尼黑附近 Garching 实验建筑可视化项目 | © Lang Hugger Rampp Architects

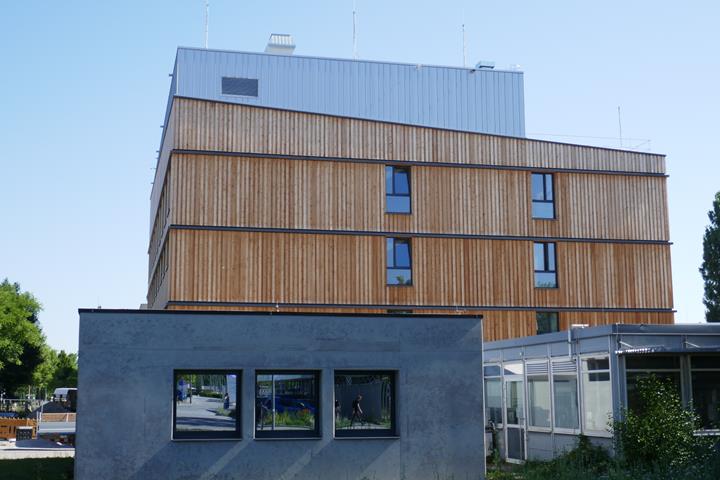

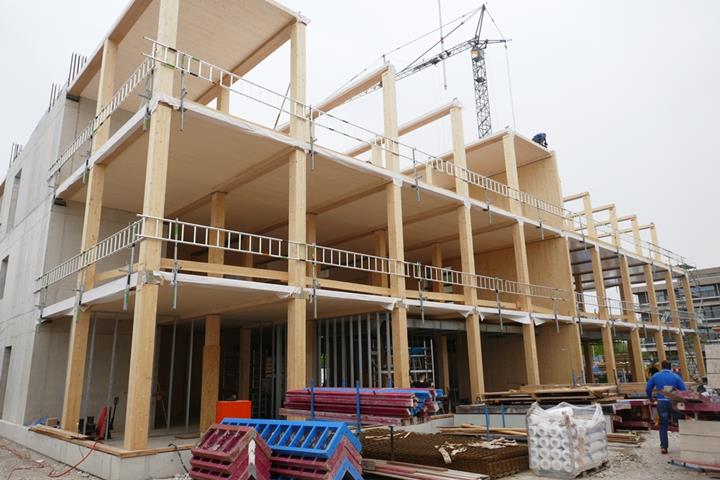

安装过程中的实验楼 | ©Lignaconsult

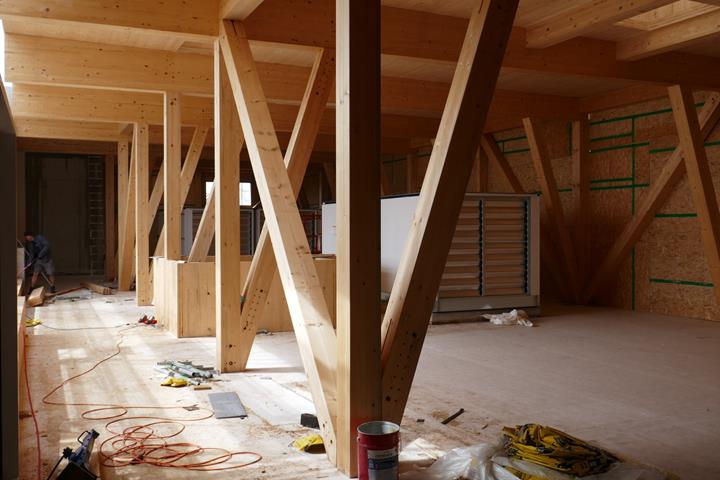

内部立柱和斜压杆 | © Lignaconsult

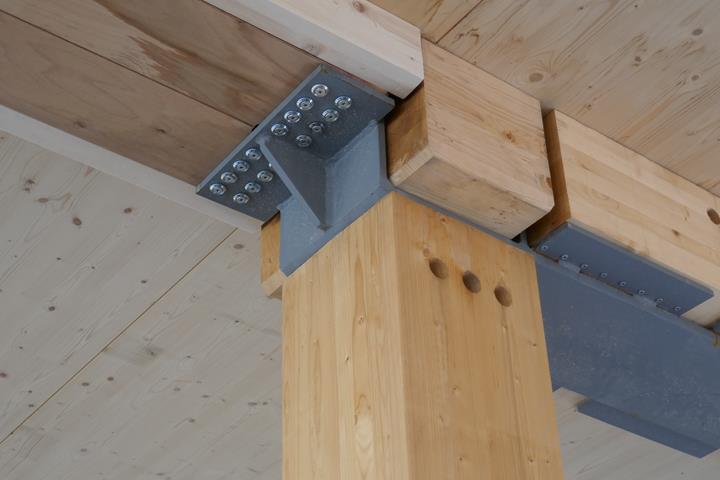

Anschluss Riegel-Stütze | ©Lignaconsult

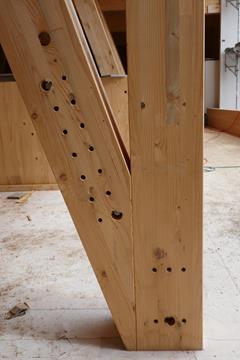

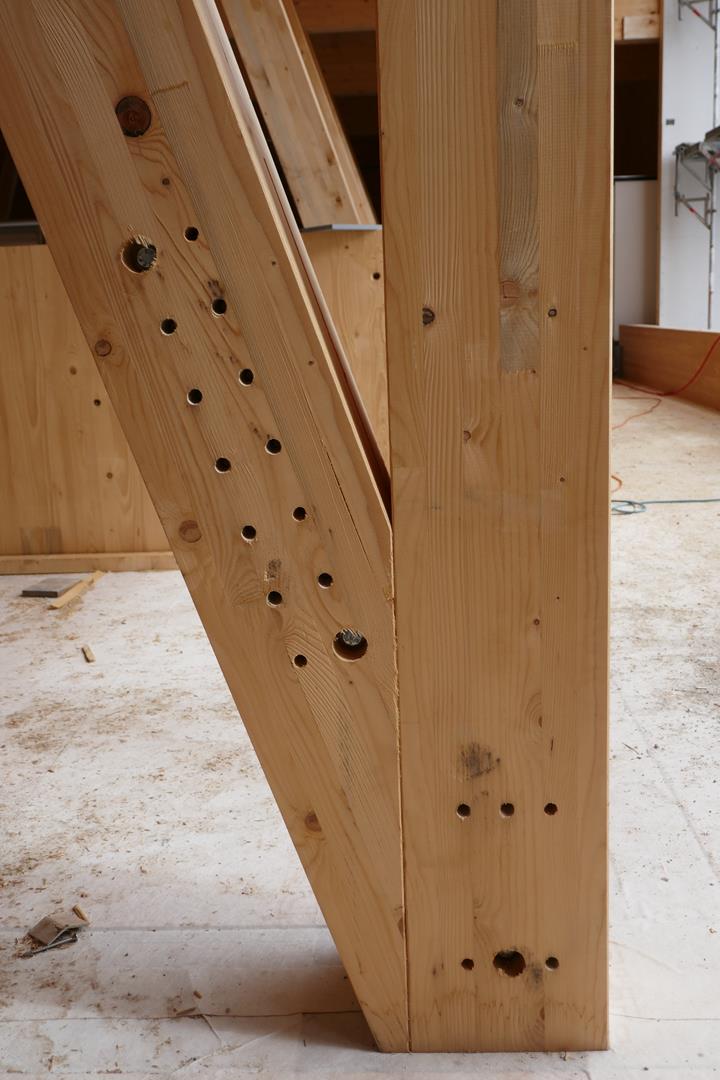

节点| ©Lignaconsult

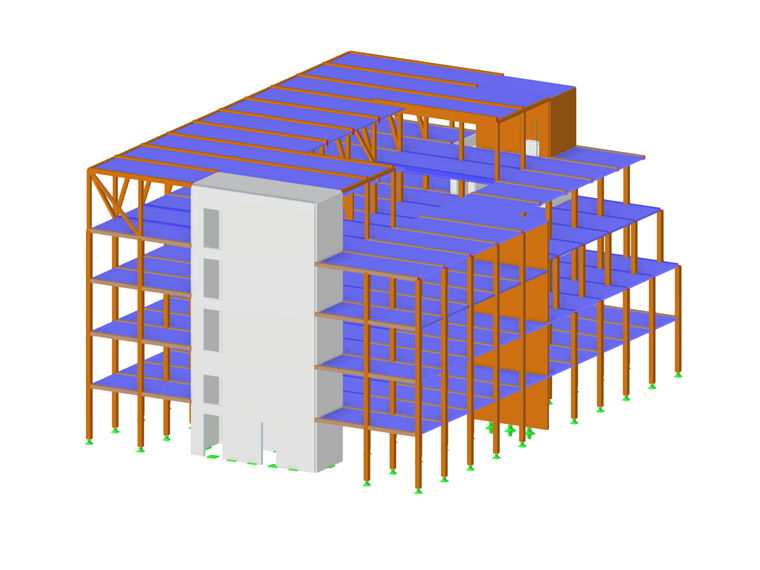

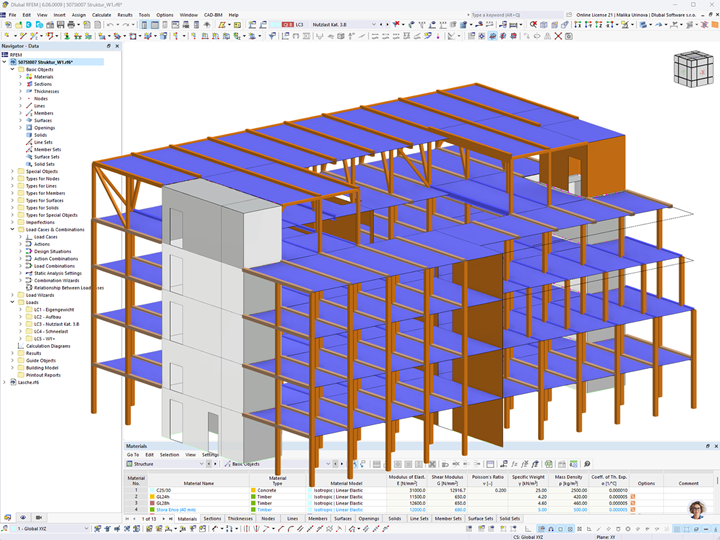

RFEM 模型 des Laborgebäudes in Garching bei München | ©Lignaconsult

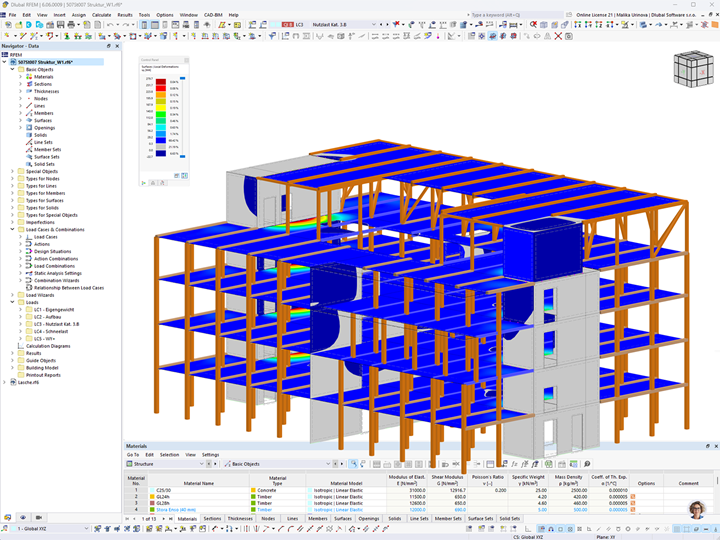

RFEM 实验室建筑模型(考虑变形) | ©Lignaconsult

模型数据

节点数目： 1161

线的数目 1640

杆件数目： 689

面的数目： 86

实体数目 0

荷载工况数目 5

荷载组合数目 98

结果组合数目 0

总重量 1141,188 t

翘曲区域尺寸 27.800 x 20.380 x 38.000 m
