Edificio per laboratori a Garching vicino a Monaco di Baviera, Germania

L'Università tecnica di Monaco di Baviera sta attualmente costruendo un nuovo edificio per laboratori nel suo campus con l'intenzione di far avanzare ulteriormente la ricerca all'avanguardia. Non solo lo scopo dell'edificio è lungimirante, ma anche la sua costruzione sostenibile.

113x

Edificio del laboratorio a Garching vicino a Monaco di Baviera, Germania

Il cliente Dlubal Lignaconsult Schrentewein & Partner GmbH di Bolzano ha fornito i calcoli strutturali per la fase di costruzione di questo imponente edificio, che è principalmente realizzato in legno.

Struttura

Coprendo un'area di m 30 x 40 m, il nuovo edificio di ricerca avrà quattro piani e un piano tecnico aggiuntivo. La struttura a telaio in legno sfrutta i vantaggi di colonne in legno lamellare incollato a blocchi con una sezione trasversale di 32 cm x 32 cm.

Le travi di varie dimensioni sono realizzate in faggio strutturale o acciaio e supportano lastre di legno a strati incrociati con uno spessore di 16 cm (6,3 pollici) che sono state calcolate per un carico variabile di 7,5 kN/m² (156,6 lbf/ft²). Il carico è stato infine ridotto a 5 kN/m² per trasferire le forze alle travi sottostanti.

Oltre ai laboratori di ricerca, la struttura comprenderà uffici e sale conferenze. Il cliente Dlubal, Lignaconsult Schrentewein & Partner GmbH, ha utilizzato il programma RFEM 6 per l'analisi strutturale nella fase di esecuzione. Inoltre, sono stati utilizzati gli add-on Superfici multistrato (come Laminato, XLAM) e Modello edificio.

Il nuovo edificio per laboratori presso l'Università tecnica di Monaco di Baviera è una chiara indicazione che metodi di costruzione più sostenibili vengono implementati sempre più naturalmente, rendendolo un progetto estremamente interessante per i clienti.

Posto

Università Tecnica di Monaco Garching in Baviera

Boltzmannstrasse 15

85748 Garching di Monaco di B.

Committente	Università Tecnica di Monaco di Baviera www.tum.de
Architettura	Lang Hugger Rampp Architekten GmbH www.langhuggerrampp.de
Ingegneria strutturale (fase di progettazione)	GFM Bau- und Umweltingenieure GmbH www.gfm-ingenieure.de
Verifica strutturale (fase esecutiva)	Lignaconsult Schrentewein & Partner GmbH – Srl lignaconsult.net
General Contractor	regineering GmbH regineering.com
Strutture in legno	ZP GmbH www.zhp.bz

Specifiche del progetto

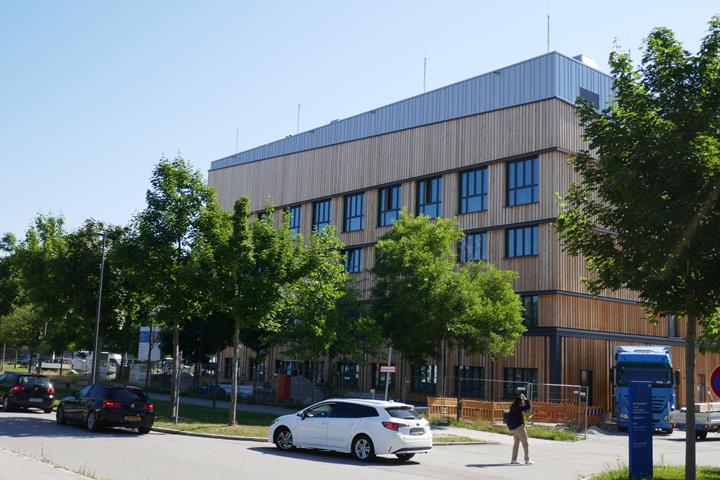

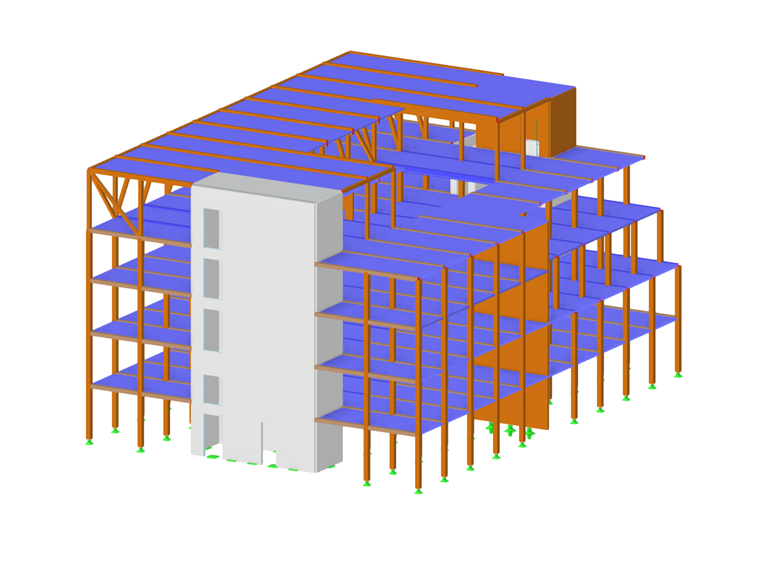

Visualizzazione dell'edificio del laboratorio a Garching vicino a Monaco di Baviera, Germania | © Lang Hugger Rampp Architects

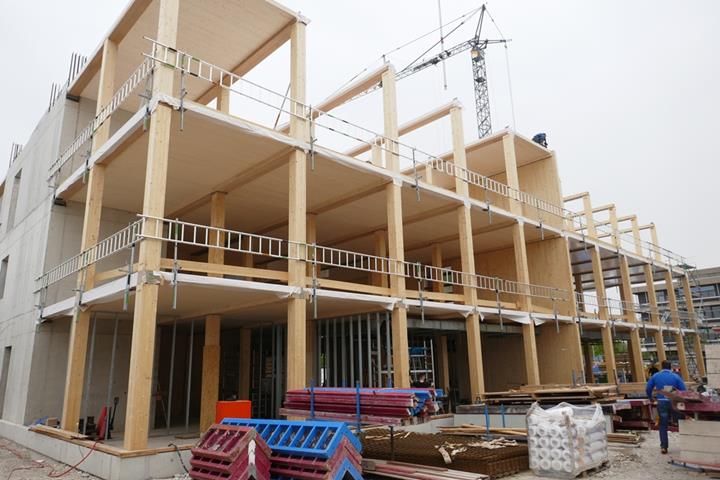

edificio del laboratorio durante il montaggio | © Lignaconsult

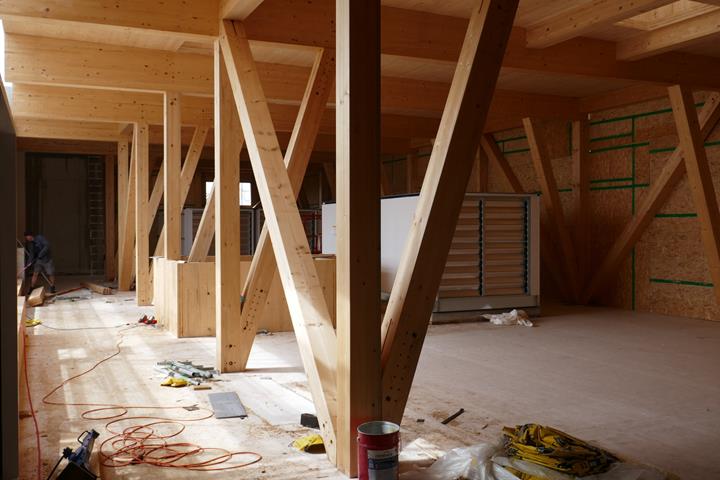

Colonne interne e puntoni | © Lignaconsult

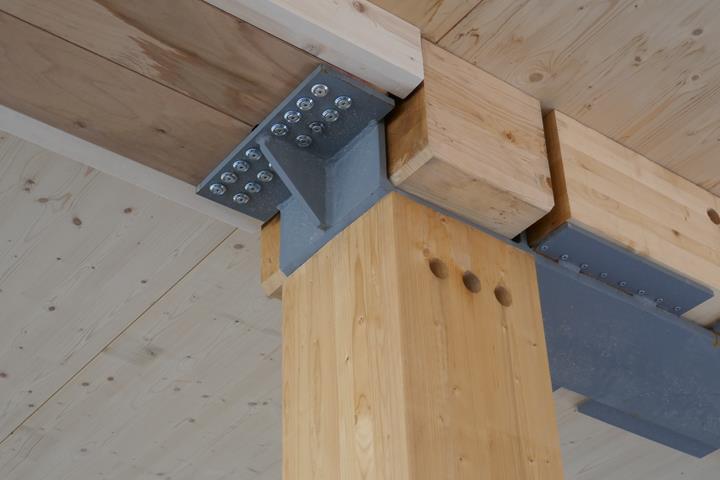

Anschluss Riegel-Stütze | © Lignaconsult

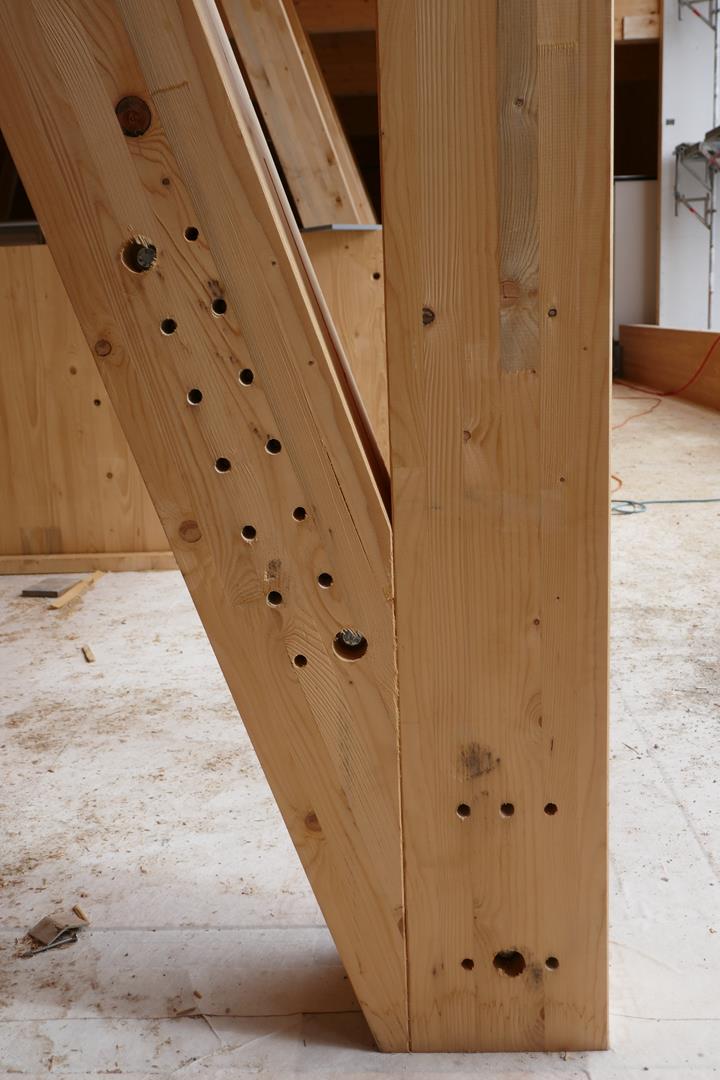

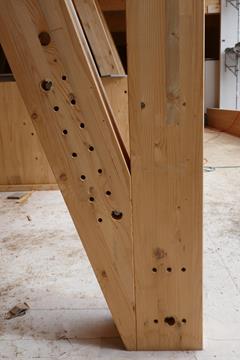

giunto-colonna-puntone| © Lignaconsult

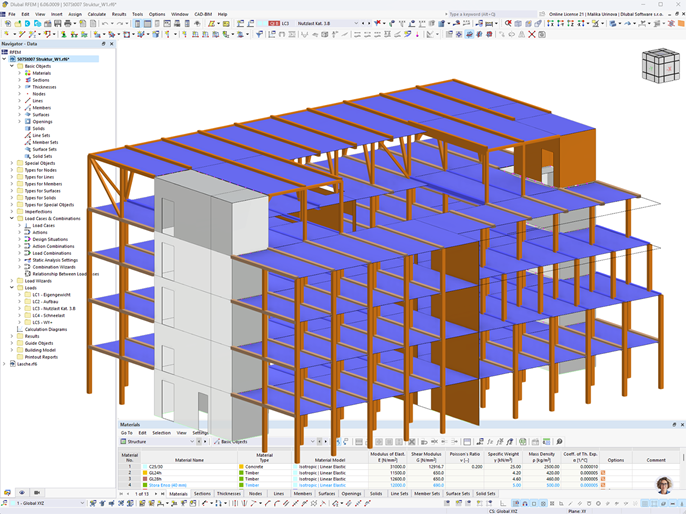

RFEM-Model des Laborgebäudes a Garching bei München | © Lignaconsult

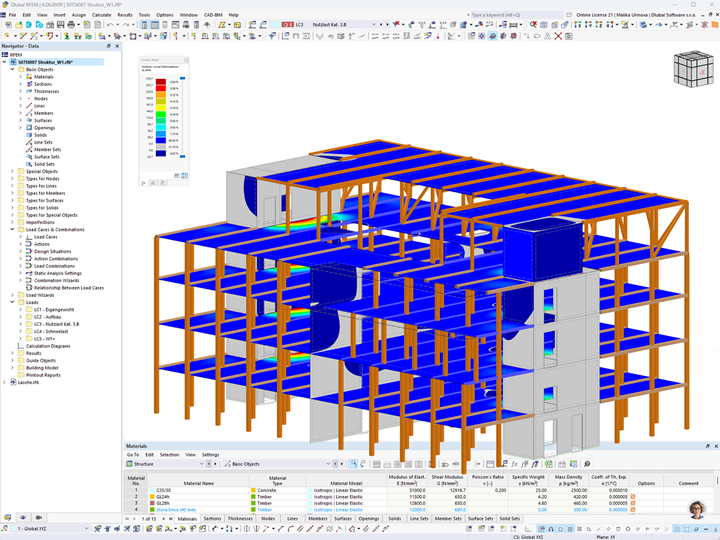

Modello RFEM dell'edificio del laboratorio con spostamenti generalizzati | © Lignaconsult

Dati modello

Numero di nodi 1161

Numero di linee 1640

Numero di aste 689

Numero di superfici 86

Numero di solidi 0

Numero di casi di carico 5

Nr. di combinazioni di carico 98

Nr. di combinazioni di risultati 0

Peso totale 1141,188 t

Dimensioni (metriche) 27.800 x 20.380 x 38.000 m

Dimensioni (imperiali) 91.21 x 66.86 x 124.67 feet
