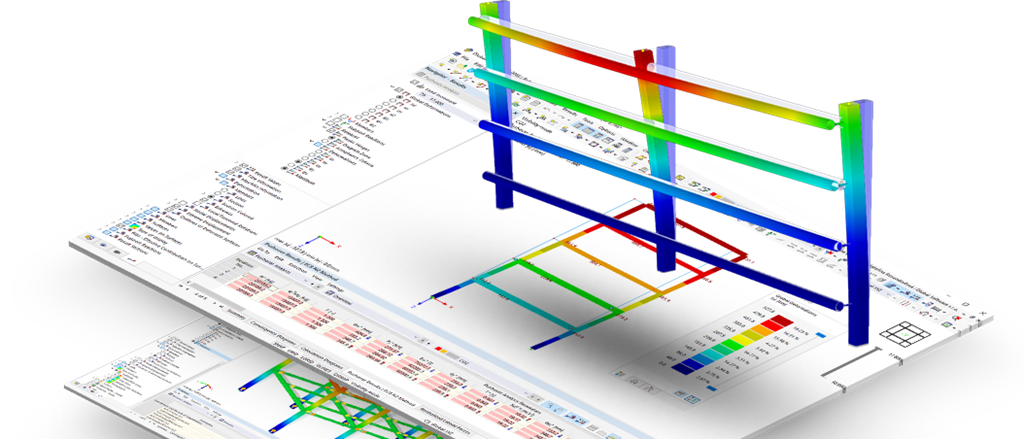

Analýza deformační kapacity nelineárních systémů
Celkový počet: 3
Pushover analýza | Základní funkce
- Zohlednění nelineárního chování konstrukčních prvků pomocí normovaných plastických kloubů pro ocel (FEMA356) a nelineárního chování materiálu (zdivo, ocel - bilineární, uživatelské pracovní diagramy)
- Přímý import hmot ze zatěžovacích stavů nebo kombinací zatížení pro aplikaci konstantních svislých zatížení
- Uživatelské zadání pro zohlednění vodorovných zatížení možné (normovaných na vlastní tvar nebo rovnoměrně rozložených po výšce na hmoty)
- Stanovení křivky kapacity s volitelným mezním kritériem výpočtu (zřícení nebo mezní deformace)
- Transformace křivky kapacity na kapacitní spektrum (formát ADRS, soustava s jedním stupněm volnosti)
- Bilinearizace kapacitního spektra podle EN 1998-1:2010 + A1:2013
- Transformace aplikovaného spektra odezvy na požadované spektrum (formát ADRS)
- Stanovení výsledného posunu podle EC 8 (metoda N2 podle Fajfara 2000)
- Grafické srovnání kapacitního a požadovaného spektra
- Grafické vyhodnocení kritérií akceptance předdefinovaných plastických kloubů
- Výstup hodnot použitých při iteračním výpočtu výsledného posunu
- Přístup ke všem výsledkům statického posouzení v jednotlivých přírůstcích zatížení
Pushover analýza | Vstupní údaje
Pushover analýza (metoda postupného přitěžování) se nastavuje novým typem analýzy v kombinacích zatížení. Zde máte přístup k volbě vodorovného průběhu a směru zatížení, volbě konstantního zatížení, volbě požadovaného spektra odezvy pro stanovení výsledného posunu a specifická nastavení pro pushover analýzu.
V nastavení pushover analýzy lze upravit přírůstek rostoucího vodorovného zatížení a zadat podmínku pro ukončení analýzy. Kromě toho je možné snadno upravit přesnost pro iterační stanovení výsledného posunu.
Pushover analýza | Výpočet a výsledky
Během výpočtu se vybrané vodorovné zatížení zvyšuje po přírůstcích zatížení. Pro každý přírůstek zatížení se provádí statický nelineární výpočet, dokud není dosažena zadaná mezní podmínka.

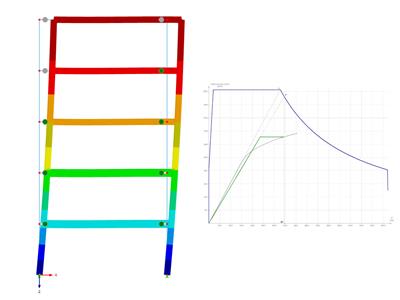

Výsledky pushover analýzy tlaku jsou rozsáhlé. Nejprve se u konstrukce analyzuje její deformační chování. To lze popsat závislostí síla-deformace systému (křivka kapacity). Dále se zobrazí účinek spektra odezvy ve formě ADRS (Acceleration-Displacement Response Spectrum). Z těchto dvou výsledků se v programu automaticky stanoví také výsledný posun. Analýzu lze vyhodnotit graficky i v tabulce.
Jednotlivá kritéria akceptance lze poté graficky vyhodnotit a posoudit (pro další přírůstek zatížení výsledného posunu, ale také pro všechny ostatní přírůstky zatížení). Pro jednotlivé přírůstky zatížení jsou k dispozici také výsledky statického posouzení.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Trvání: 00:00:00 min
Trvání: 00:02:14 min
Databáze znalostí
Trvání: 00:01:02 min
Trvání: 00:42:19 min
Aby bylo možné provést pushover výpočet, je nutné zjednodušit stanovenou křivku kapacity. K tomu je v Eurokódu EN 1998 uvedena takzvaná metoda N2. Tento článek by měl vysvětlit, co znamená bilinearizace metodou N2.
Pushover analýza (metoda postupného přitěžování) se nastavuje novým typem analýzy v kombinacích zatížení. Zde máte přístup k volbě vodorovného průběhu a směru zatížení, volbě konstantního zatížení, volbě požadovaného spektra odezvy pro stanovení výsledného posunu a specifická nastavení pro pushover analýzu.
V nastavení pushover analýzy lze upravit přírůstek rostoucího vodorovného zatížení a zadat podmínku pro ukončení analýzy. Kromě toho je možné snadno upravit přesnost pro iterační stanovení výsledného posunu.
- Zohlednění nelineárního chování konstrukčních prvků pomocí normovaných plastických kloubů pro ocel (FEMA356) a nelineárního chování materiálu (zdivo, ocel - bilineární, uživatelské pracovní diagramy)
- Přímý import hmot ze zatěžovacích stavů nebo kombinací zatížení pro aplikaci konstantních svislých zatížení
- Uživatelské zadání pro zohlednění vodorovných zatížení možné (normovaných na vlastní tvar nebo rovnoměrně rozložených po výšce na hmoty)
- Stanovení křivky kapacity s volitelným mezním kritériem výpočtu (zřícení nebo mezní deformace)
- Transformace křivky kapacity na kapacitní spektrum (formát ADRS, soustava s jedním stupněm volnosti)
- Bilinearizace kapacitního spektra podle EN 1998-1:2010 + A1:2013
- Transformace aplikovaného spektra odezvy na požadované spektrum (formát ADRS)
- Stanovení výsledného posunu podle EC 8 (metoda N2 podle Fajfara 2000)
- Grafické srovnání kapacitního a požadovaného spektra
- Grafické vyhodnocení kritérií akceptance předdefinovaných plastických kloubů
- Výstup hodnot použitých při iteračním výpočtu výsledného posunu
- Přístup ke všem výsledkům statického posouzení v jednotlivých přírůstcích zatížení
Během výpočtu se vybrané vodorovné zatížení zvyšuje po přírůstcích zatížení. Pro každý přírůstek zatížení se provádí statický nelineární výpočet, dokud není dosažena zadaná mezní podmínka.
Výsledky pushover analýzy tlaku jsou rozsáhlé. Nejprve se u konstrukce analyzuje její deformační chování. To lze popsat závislostí síla-deformace systému (křivka kapacity). Dále se zobrazí účinek spektra odezvy ve formě ADRS (Acceleration-Displacement Response Spectrum). Z těchto dvou výsledků se v programu automaticky stanoví také výsledný posun. Analýzu lze vyhodnotit graficky i v tabulce.
Jednotlivá kritéria akceptance lze poté graficky vyhodnotit a posoudit (pro další přírůstek zatížení výsledného posunu, ale také pro všechny ostatní přírůstky zatížení). Pro jednotlivé přírůstky zatížení jsou k dispozici také výsledky statického posouzení.
