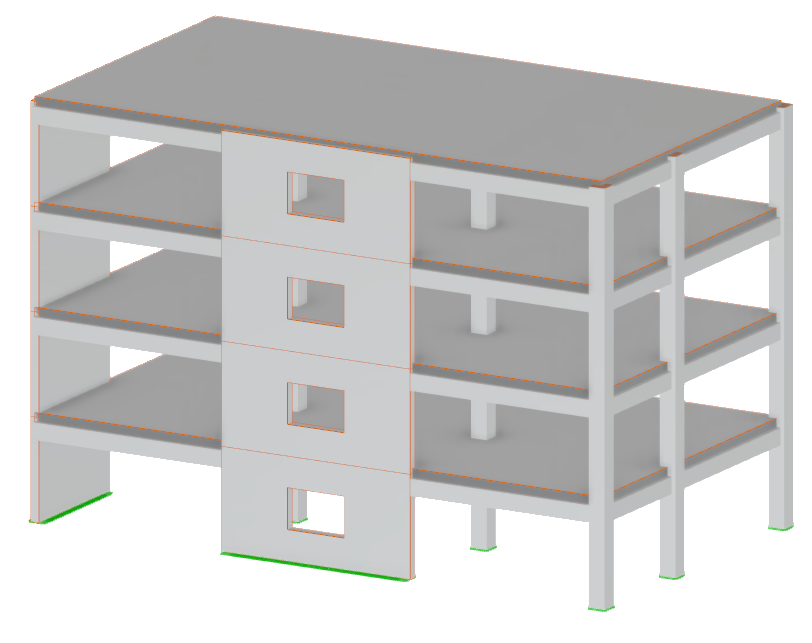

3D železobetonová budova včetně posouzení podle ACI 318-19
Vícepodlažní betonová budova | ACI 318-19
| Počet uzlů | 101 |
| Počet linií | 167 |
| Počet prutů | 95 |
| Počet ploch | 16 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 32 |
| Počet kombinací výsledků | 5 |
| Celková hmotnost | 678,792 t |
| Rozměry (metrické) | 18,288 x 12,192 x 10,058 m |
| Rozměry (imperiální) | 60 x 40 x 33 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 02:22:52 min
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:29 min
Délka: 00:01:58 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:45 min
Délka: 00:00:00 min
Ve statice je předpovídání účinků turbulentního proudění větru na konstrukce rozhodující pro bezpečnost a výkonnost. Modelování turbulence ve výpočetní dynamice tekutin (CFD) pomáhá simulovat tyto interakce. Inženýři musí zvolit praktický turbulentní model se zohledněním účinnosti, přesnosti a použitelnosti. Běžné modely zahrnují Reynoldsův průměrný Navier-Stokesův model (RANS), nestabilní Reynoldsův průměrný Navier-Stokesův model (URANS) a zpožděnou oddělenou simulaci víření (DDES). RANS je robustní a nákladově efektivní pro ustálené proudění, URANS zachycuje časově závislé jevy pro střední nestacionality a DDES, hybrid RANS a simulace velkých vírů (LES), řeší složité turbulentní konstrukce. Pochopení silných stránek a omezení každého modelu pomáhá inženýrům vybrat nejlepší přístup pro jejich použití.
Vyhodnocení posunu podlaží v budově je rozhodující pro zajištění přijatelného chování konstrukce omezením velikosti posunu. Nadměrný posun může způsobit nestabilitu systému a může způsobit poškození nekonstrukčních prvků, jako jsou příčky. V tomto příspěvku nastíníme postup pro stanovení posunu mezi podlažími podle ASCE 7-22 a addonu Model budovy v programu RFEM 6.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
Při generování smykových stěn a stěnových nosníků lze přiřadit nejen plochy a buňky, ale také pruty.
V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
To není žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Proč se mi v navigátoru Výsledky pod položkou "Nutná výztuž" zobrazí pouze celková výztuž a žádné výsledky zvlášť pro horní a dolní výztuž?
Co je to metoda konečných prvků založená na komponentách (CBFEM)?
Chtěl bych spočítat nosník z předpjatého betonu. Je to v programu RFEM možné?
Jak lze v programu RFEM zavést experimentální data z větrného tunelu?
Jak lze v programu RWIND vložit experimentální data?
Je možné v programu RFEM 6 posoudit předpjatou betonovou desku?
