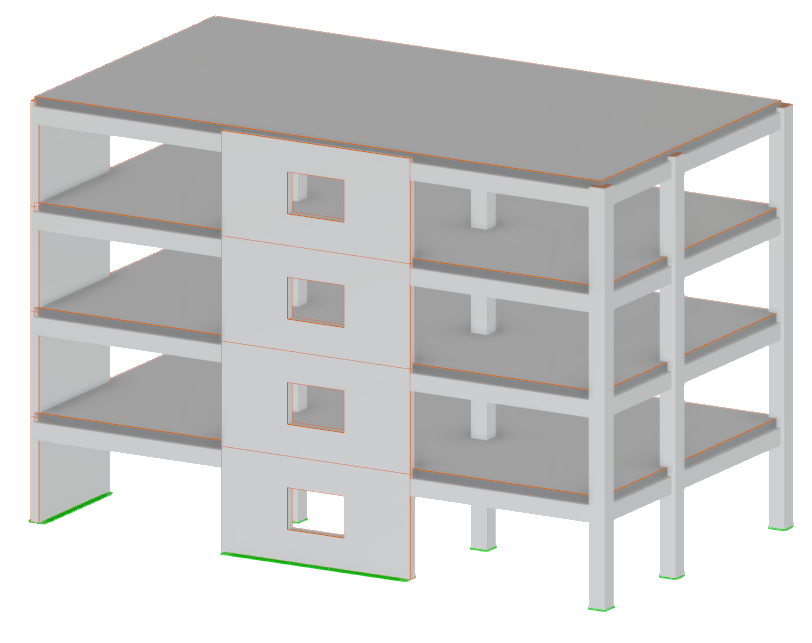

Edificio de hormigón armado en 3D que incluye el cálculo según según ACI 318-19
Modelo utilizado en
Edificio de hormigón de varias plantas | ACI 318-19
| Número de nudos | 101 |
| Número de líneas | 167 |
| Número de barras | 95 |
| Número de superficies | 16 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 32 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 678.792 t |
| Dimensiones (métricas) | 18,288 x 12,192 x 10,058 m |
| Dimensiones (imperiales) | 60 x 40 x 33 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
