3D-Stahlbetonbau inkl. Bemessung gem. ACI 318-19 durch
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

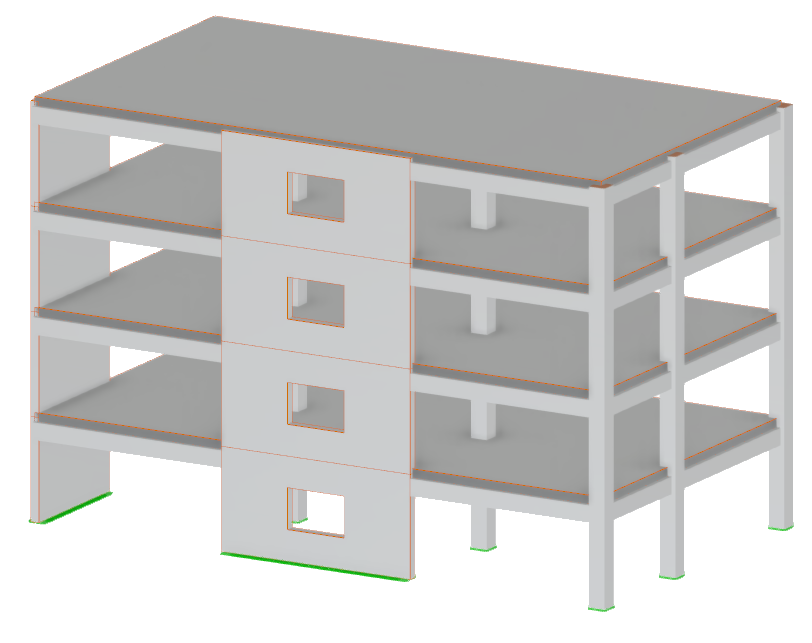

Mehrstöckiges Betongebäude | ACI 318-19
| Anzahl Knoten | 101 |
| Anzahl Linien | 167 |
| Anzahl Stäbe | 95 |
| Anzahl Flächen | 16 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 32 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 678,792 t |
| Abmessungen (metrisch) | 18,288 x 12,192 x 10,058 m |
| Abmessungen (imperial) | 60 x 40 x 33 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
