Odpověď:

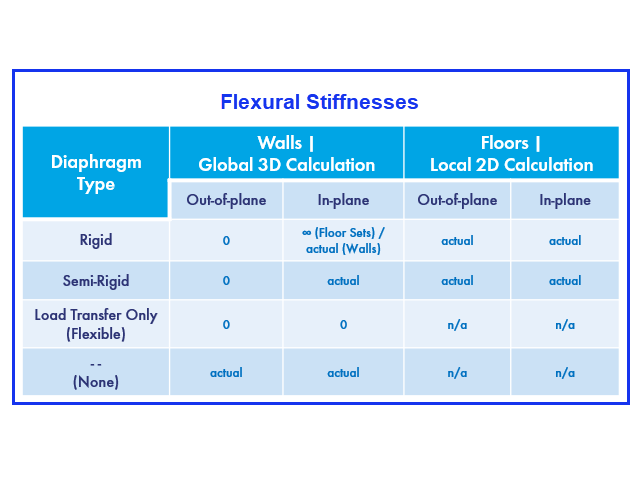

Liniový kloub/uvolnění není nutný pro stěnové podlahové připojení při použití tuhé nebo polotuhé diafragmy. Je to proto, že tuhé a polotuhé diafragmy mají v globálním 3D výpočtu nulovou ohybovou tuhost mimo rovinu (Obrázek 01).
Pokud není vybrána žádná diafragma nebo přenos zatížení, měl by být definován liniový kloub / nové liniové uvolnění.

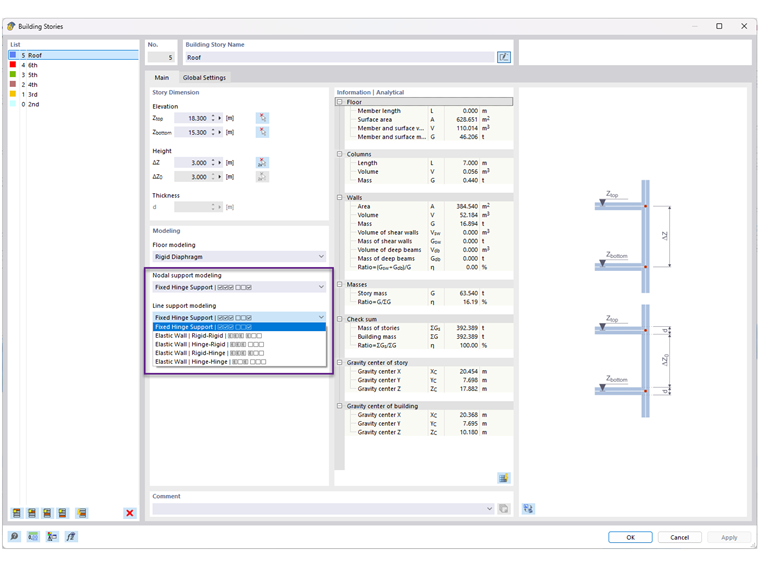

V lokálním 2D výpočtu pro zohlednění gravitačních zatížení jsou definovány uzlové a liniové podpory k reprezentaci sloupů a stěn. Ve většině případů je dostačující „Pevná kloubová podpora“, protože spoj mezi stěnou z CLT a podlahou z CLT může být považován za kloubové spojení s volnou rotací kolem globálních os X a Y. Alternativně může být přiřazen elastický sloup nebo stěna (Obrázek 02).
