23.1.2025

Rozšíření školního areálu Pierra Menanteau a výstavba víceúčelové haly v Le Bouphé, Francie

Stará víceúčelová hala z roku 1970 byla zbourána. Již neodpovídal normám a bez větších investic nemohl být renovován. Škola Pierra Menanteaua potřebovala více prostoru a modernizaci tohoto vybavení. Magistrát se proto rozhodl splnit všechny požadavky v jednom projektu.
Projekt

Projekt realizovaný ve městě Le Bouphé je rozdělen do dvou částí.

První spočívala v modernizaci a rozšíření školy Ecole Pierra Menanteaua, vytvoření dvou nových učeben, nádvoří a přestavbě školního dvora včetně naučné zahrady.

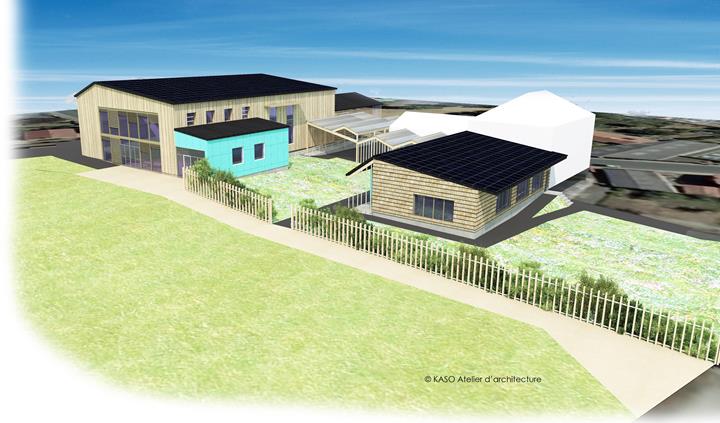

Druhá část spočívala ve vytvoření nové víceúčelové haly, která se skládá ze dvou částí oddělených posuvnou příčkou: menší sál pro školní akce přes den a doprovodné skupiny ve večerních hodinách; a velký sál pro sportovní kluby, skupiny, akce a večírky.

Nové budovy byly navrženy jako energeticky účinné a jsou vyrobeny z biologických materiálů (sláma, dřevěná vlákna), aby se snížila uhlíková stopa a aby byly splněny současné výzvy v oblasti životního prostředí. Tento projekt také zahrnuje opětovné použití starých dřevěných podlah obecního úřadu.

Statické posouzení

Pro tento projekt byla společností LCA Construction Bois pověřena studiem a vytvořením zatížení dřevem, které představuje 130 m3, 1 207 m2 dřevěných rámových stěn, z toho 355 m2 slaměné izolace, 1 140 m2 opláštění a 33 venkovních tesařských prací. spřažená a spřažená fasáda.

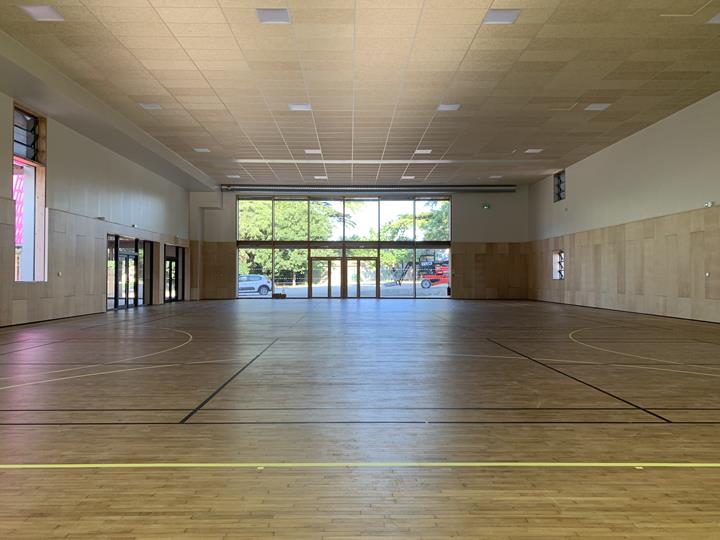

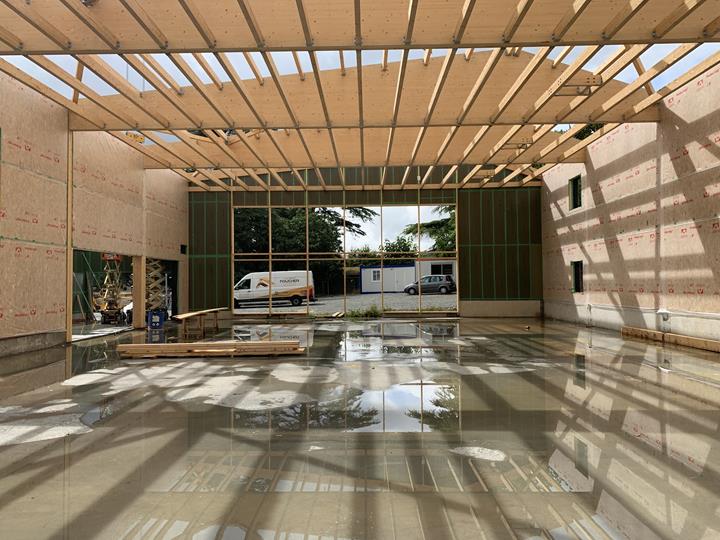

Nás zaujala především víceúčelová hala. Větší plocha, která slouží mimo jiné ke sportovním aktivitám, se skládá ze čtyř lepených lamelových rámů o rozpětí 18 m a výšce 7 m. Sedlovou střechu, která je vybavena fotovoltaickými panely, nesou asymetrické nosníky s náběhem. Dvě štítová pole konstrukce tvoří dřevěné rámové stěny, které ztužují rámovou konstrukci. Štít připojený k malé hale má otvor o délce 10 m, což umožňuje instalaci systému pohyblivých příček.

Menší prostor přiléhající k velké hale se skládá z dřevěné rámové konstrukce a vícenásobné střechy z lepeného lamelového dřeva. Převisy střechy s horní terasou jsou podepřeny ocelovými nosníky kruhového průřezu.

Software pro statické výpočty

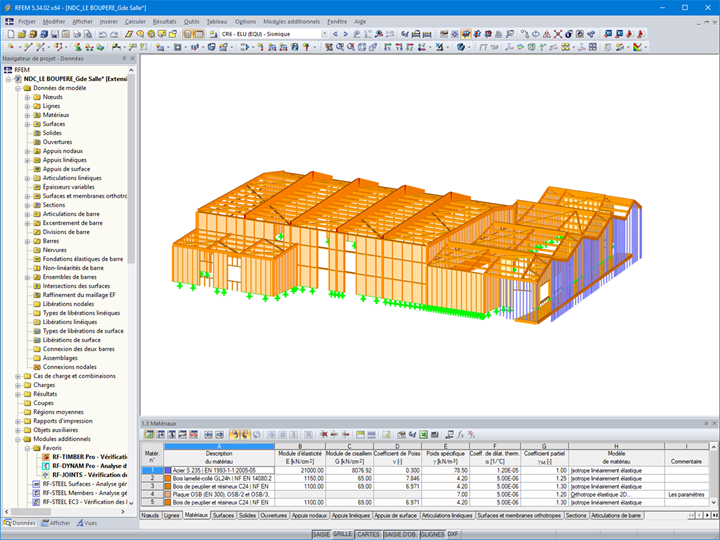

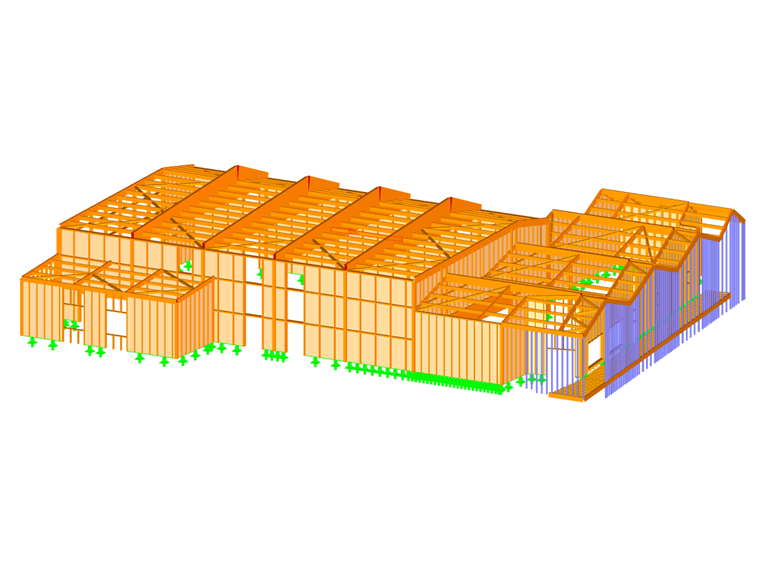

Integrovaná projekční kancelář společnosti LCA Construction Bois provedla globální modelování víceúčelové haly v programu RFEM 5.

V přídavném modulu RF-TIMBER Pro bylo možné posoudit a posoudit lamelové dřevěné rámové konstrukce a dřevěné rámové systémy podle EN 1995.

Vzhledem k tomu, že se projekt nachází v seizmické oblasti 3, byla provedena seizmická analýza pomocí modulů řady RF-DYNAM PRO.
Místo 85510 Le Bou materiál, Francie
Francie
Investor Le Bouchère, Francie
Architektonický návrh KASO architektonický workshop

Posouzení a provedení prutové konstrukce LCA Dřevěné konstrukce



Specifikace projektu

Údaje o modelu

Nombre de nœuds 1335
Nombre de lignes 1711
Nombre de barres 1590
Nombre de surfaces 75
Nombre de cas de charge 38
Nombre de combinaisons de charges 235
Nombre de combinaisons de résultats 17
Poids total 99.905 t
Cotation fonctionnelle 41.563 x 37.005 x 8.411 m
Version du logiciel 5.31.01
