Dieses in der Gemeinde Le Bouphé realisierte Projekt besteht aus zwei Teilen.
Die erste bestand darin, die Ecole konzentrierte Menanteau zu modernisieren und zu erweitern, indem man zwei neue Klassenzimmer, einen Innenhof und die Rekonstruktion des Schulhofes mit einem Bildungsgarten errichtete.
Der zweite Teil bestand darin, eine neue Mehrzweckhalle zu erstellen, die aus zwei Bereichen besteht, die durch eine verschiebliche Trennwand getrennt sind: einen kleineren Raum für schulische Veranstaltungen während des Tages und zugehörige Gruppen am Abend; sowie eine große Halle für Sportvereine, Gruppen, Veranstaltungen und Feste.
Die neuen Gebäude wurden energieeffizient konzipiert und aus biobasierten Materialien (Stroh, Holzfaser), um den CO2-Fußabdruck zu verringern und den aktuellen ökologischen Herausforderungen gerecht zu werden. Dieses Projekt beinhaltet auch die Wiederverwendung der alten Holzböden der Gemeindehalle.
Statische Berechnung
Für dieses Projekt wurde die Firma LCA Construction Bois mit der Bemessung und Ausführung der Holzlasten beauftragt, die 130 m³ Holzlasten, 1.207 m² Holzrahmenwände, einschließlich 355 m² Strohdämmung, 1.140 m² Verkleidung und 33 Außenholzlasten darstellen. Verbund- und Verbundfassade.

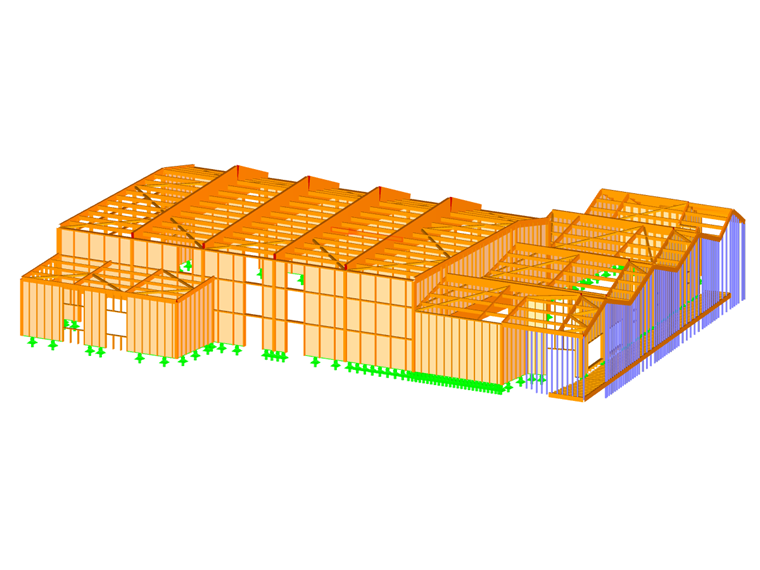

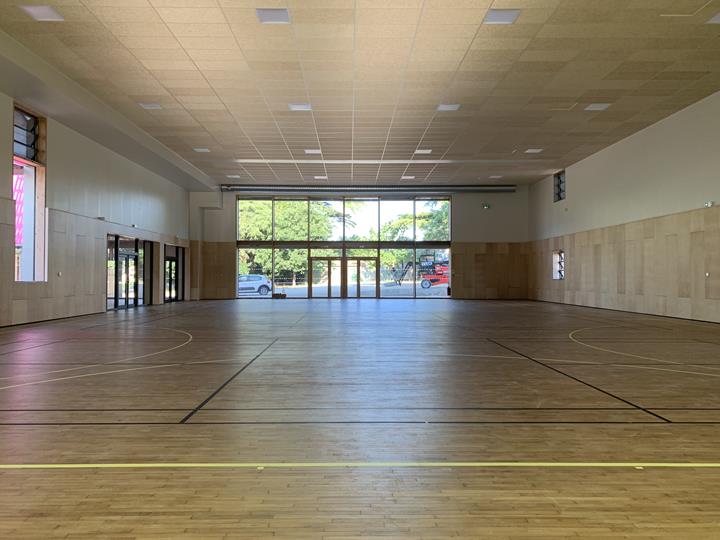

Uns interessiert vor allem die Mehrzweckhalle. Der größere Bereich, der unter anderem für sportliche Aktivitäten genutzt wird, besteht aus einem Haupttragwerk aus vier Brettschichtholzrahmen mit einer Spannweite von 18 m und einer Höhe von 7 m. Das Satteldach, das mit Photovoltaik-Panels ausgestattet ist, wird von asymmetrisch gevouteten Trägern gestützt. Die Holzrahmenwände bilden die beiden Giebelfelder des Gebäudes und steifen das Rahmentragwerk aus. Der an den kleinen Saal angebaute Giebel hat eine Öffnung von 9,5 Meter, die den Einbau eines Systems versetzbarer Trennwände ermöglicht.

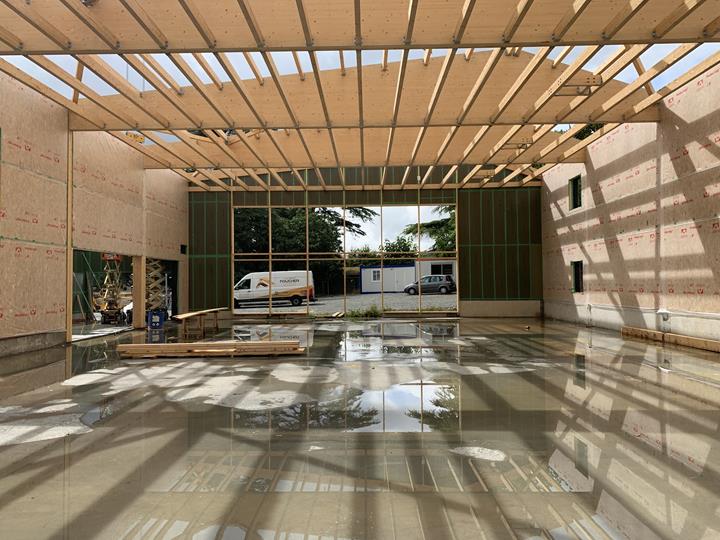

Der kleinere Raum, der sich an die große Halle anschließt, besteht aus einer Holzrahmenkonstruktion und einem Fachwerk aus Brettschichtholz, das ein Mehrfachdach bildet. Die Dachüberstände, die eine obere Terrasse einschließen, werden von Stahlträgern mit kreisförmigen Querschnitten getragen.
Statiksoftware

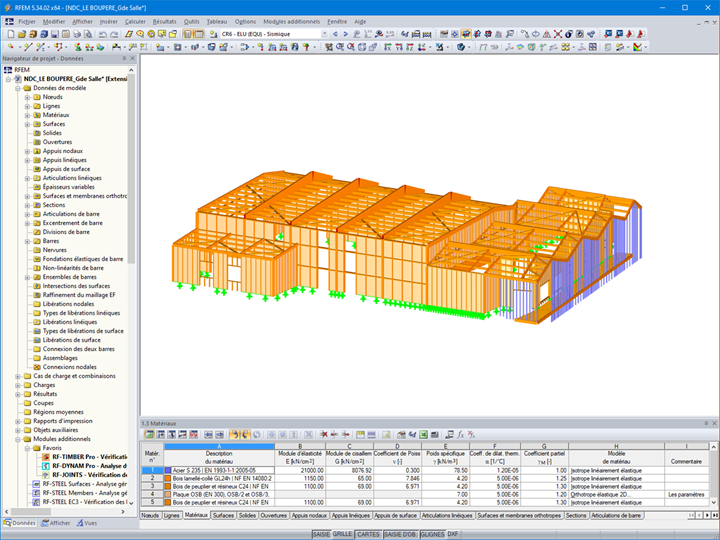

Das integrierte Ingenieurbüro der Firma LCA Construction Bois führte die globale Modellierung der Mehrzweckhalle in RFEM 5 durch.
Mit dem Zusatzmodul RF-HOLZ Pro wurden die Brettschichtholztragwerke sowie das Holzrahmensystem nach EN 1995 berechnet und bemessen.
Da sich das Projekt in der Erdbebenzone 3 befindet, wurde eine Erdbebenanalyse mit den Modulen der Reihe RF-DYNAM PRO durchgeführt.
| Ort | 85510 Le Bou Material, Frankreich Frankreich |
| Bauherr | Le Bouchère, Frankreich |
| Architekt | KASO Architecture Workshop |
| Bemessung und Bau des Stabwerks | LCA Holzbau |
