Ampliação do complexo escolar Pedro Menanteau e construção de uma sala multiusos em Le Bouphé, França

Este projeto realizado na cidade de Le Bouphé está dividido em duas partes.

O primeiro consistiu na modernização e ampliação da escola École mediante a criação de duas novas salas de aula, um pátio interior e uma reconstrução do pátio interior da escola com um jardim educativo.

A segunda parte consistiu na criação de um pavilhão multiusos novo, constituído por duas zonas separadas por uma divisória amovível: uma sala mais pequena para as funções da escola durante o dia e os seus grupos à noite; e um grande pavilhão para clubes desportivos, grupos, eventos e partes.

Os novos edifícios foram concebidos para serem eficientes em termos energéticos e são constituídos por materiais de base biológica (palha, fibra de madeira), para reduzir a pegada de carbono e enfrentar os desafios ambientais atuais. Este projeto inclui também a reutilização dos pisos de madeira dos antigos pavilhões.

Para este projeto, a empresa LCA Construction Bois foi contratada para estudar e criar as cargas de madeira, que representam 130 m³, dos quais 1207 m² de paredes de pórticos de madeira, incluindo 355 m² de isolamento de palha, 1140 m² de revestimento e 33 carpintarias exteriores. fachada cortina composta e composta.

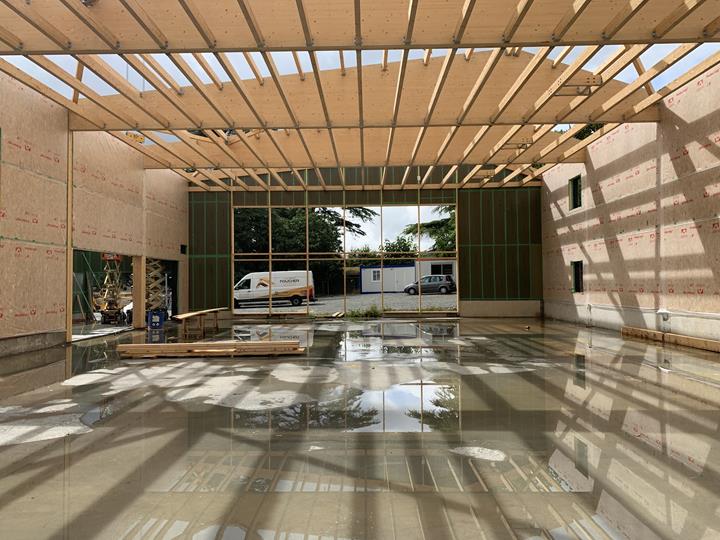

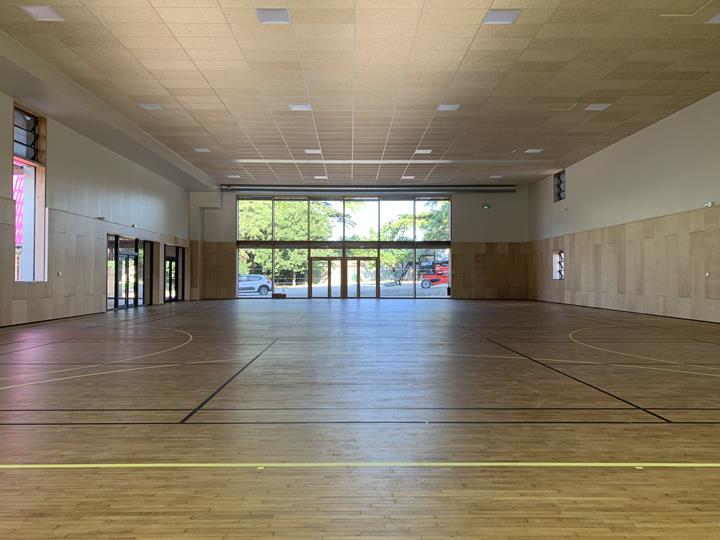

Estamos particularmente interessados no pavilhão multiusos. O edifício maior, utilizado, entre outros, para atividades desportivas, é constituído pela estrutura principal de quatro pórticos em madeira laminada colada com um comprimento de vão de 18 metros e uma altura de 7 metros. A cobertura de duas águas equipada com painéis fotovoltaicos é suportada por vigas de secção variável assimétricas. As paredes de pórticos em madeira formam os dois vãos de empena da estrutura e suportam o pórtico. A empena ligada ao pequeno pavilhão tem uma abertura de 9,60 m, o que permite a instalação de um sistema de divisórias amovíveis.

O espaço mais pequeno adjacente ao pavilhão é constituído por uma estrutura porticada de madeira e um pórtico de madeira laminada colada que forma uma cobertura múltipla. As consolas da cobertura, que incluem um terraço superior, são suportadas por vigas de aço com secções circulares.

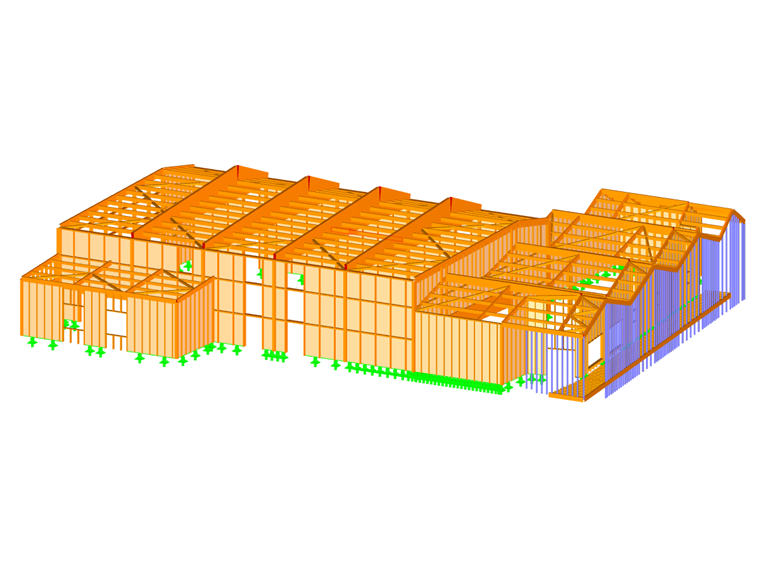

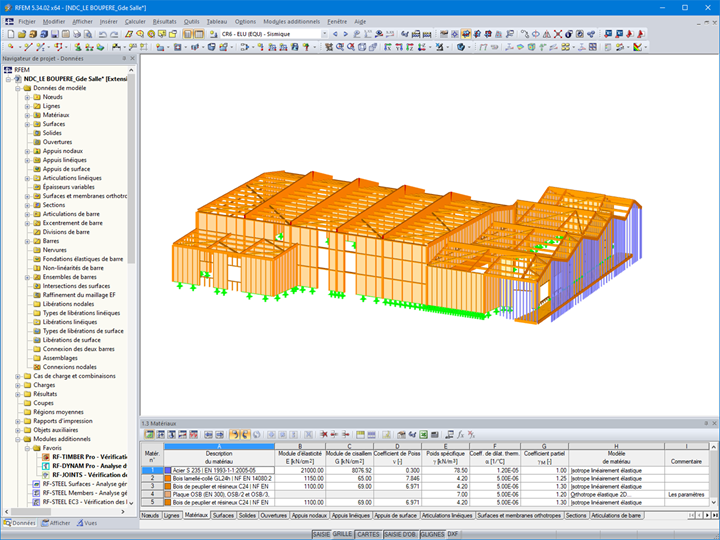

O gabinete de engenharia integrado da empresa LCA Construction Bois efetuou a modelação global do pavilhão multiusos com o RFEM 5.

O módulo adicional RF-TIMBER Pro foi utilizado para calcular e dimensionar os pórticos de madeira laminada e o sistema de pórticos de madeira de acordo com a norma EN 1995.

Uma vez que o projeto se encontra na zona sísmica 3, foi realizada uma análise sísmica com os módulos da série RF-DYNAM PRO.
