Этот проект, реализованный в городе Ле Буфе, разделен на две части.
Первый заключался в модернизации и расширении школы «Ecole Pierre Менанто», создании двух новых классов, двора, а также в реконструкции школьного двора и учебного сада.

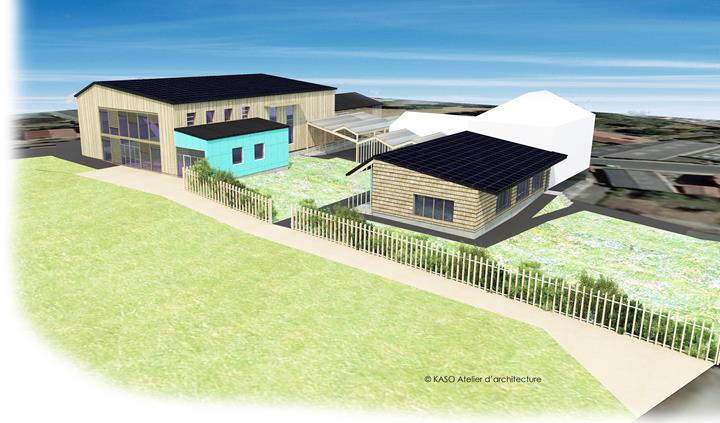

Вторая часть работы заключалась в создании нового многофункционального зала, состоящего из двух зон, разделенных передвижной перегородкой: меньший зал для школьных мероприятий в течение дня и связанных с ним групп по ночам; и большой зал для спортивных секций, групп, а также для различных развлекательных мероприятий.
Новые здания были спроектированы так, чтобы быть энергоэффективными, и построены из биоматериалов (солома, древесное волокно), чтобы уменьшить углеродный след и ответить на современные экологические вызовы. Проект также включает в себя повторное использование старых деревянных полов в здании муниципалитета.
Расчёт конструкций
Для данного проекта была выбрана компания LCA Construction Bois для расчета и создания нагрузок на древесину, которые представляют собой 130 м3, 1207 м2 деревянных каркасных стен, в том числе 355 м2 соломенной теплоизоляции, 1140 м2 облицовки и 33 наружных столярных изделий. составной и составной навесной фасад.

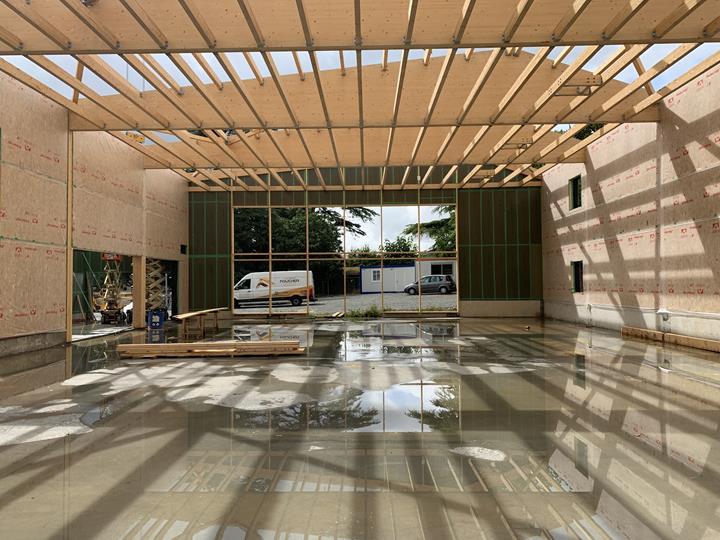

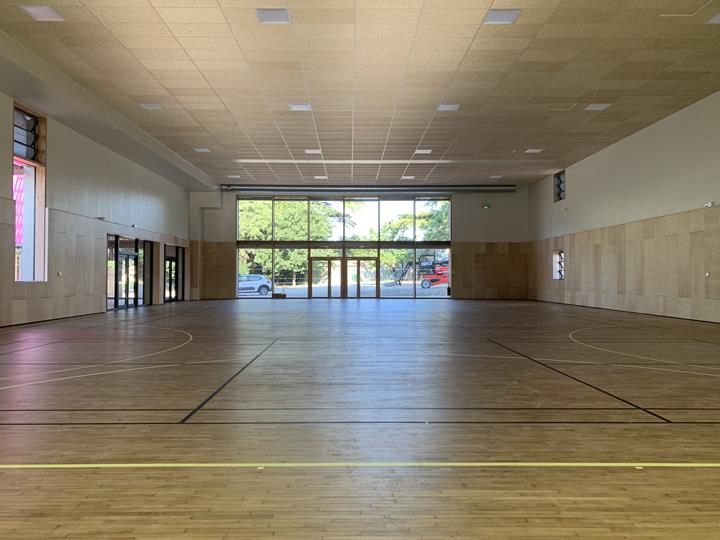

Особенно нас интересует многофункциональный зал. Большая площадь, используемая, в том числе, для занятий спортом, состоит из основной конструкции из четырех клееных рам пролётом 18 м и высотой 7 м. Двухскатная кровля, сделанная из фотоэлектрических панелей, опирается на асимметричные конические балки. Деревянные каркасные стены образуют два пролета фронтона конструкции, связывая рамную конструкцию. Фронтон, примыкающий к малому залу, имеет отверстие длиной 9,5 м, которое позволяет установить систему передвижных перегородок.
Меньшее пространство, примыкающее к большому залу, состоит из деревянной рамочной конструкции и каркаса из клееной древесины, которые образуют многослойную кровлю. Свесы кровли которых включает в себя верхнюю террасу, опираются на стальные балки с круглым сечением.
Программы для расчёта конструкций

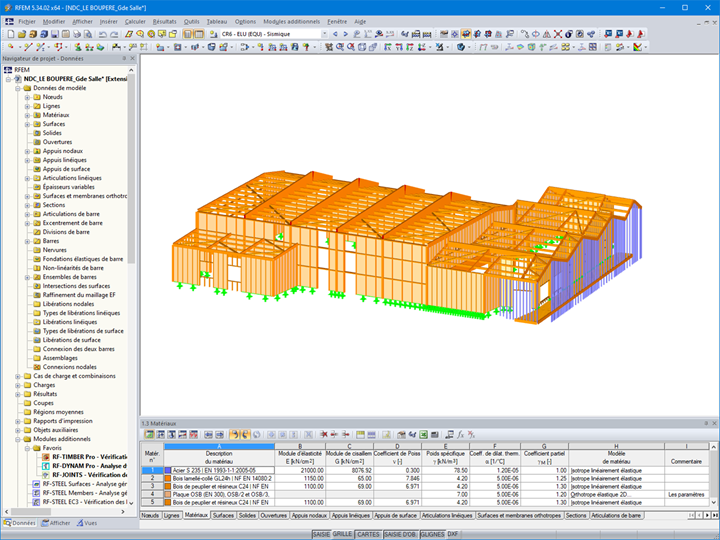

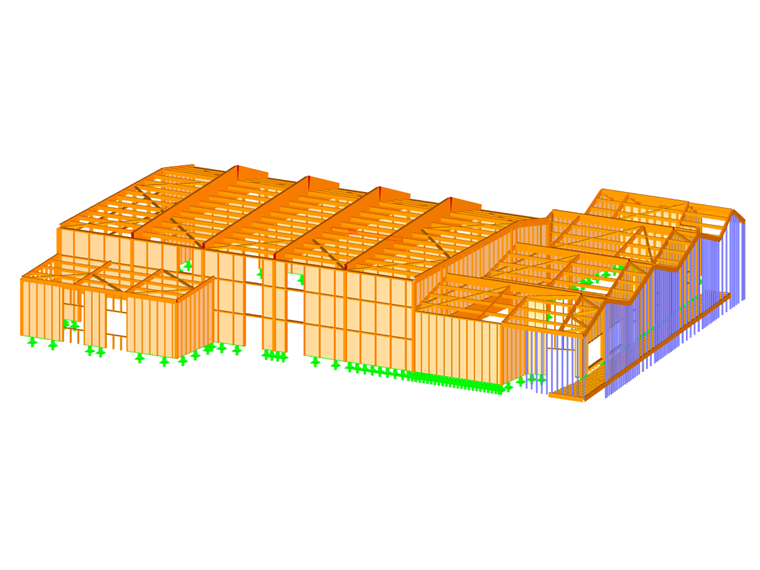

Общее моделирование многофункционального зала выполняло интегрированное инженерное бюро компании LCA Construction Bois с помощью программы RFEM 5.
Для расчета и проектирования каркасных конструкций из клееной древесины согласно норме EN 1995 был использован дополнительный модуль RF-TIMBER Pro.
Поскольку объект находится в сейсмической зоне 3, был выполнен сейсмический расчет с помощью модулей серии RF-DYNAM Pro.
| Место | 85510 материал Ле Боу, Франция Франция |
| Заказчик | Ле-Бушер, Франция |
| Архитектор | Архитектурная мастерская KASO |
| Расчёт каркаса и строительство | Деревянная конструкция LCA |
