Este proyecto, realizado en la localidad de Le Bouphé, se divide en dos partes.
El primero consistió en la modernización y ampliación de la escuela Ecole Pierre Menanteau, creando dos nuevas aulas, un patio y una reconstrucción del patio de la escuela, incluyendo un jardín educativo.

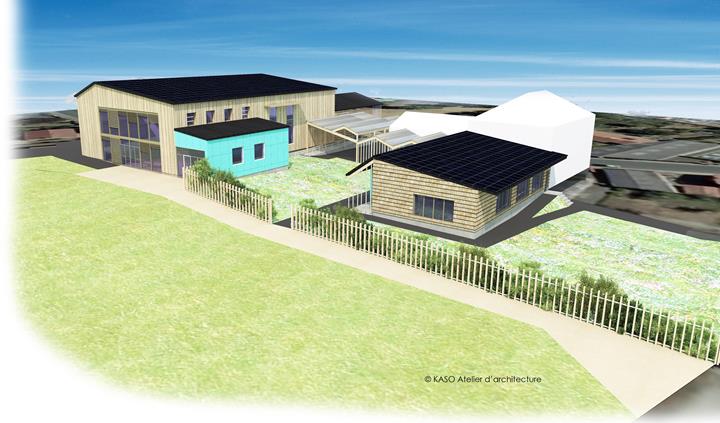

La segunda parte consistió en la creación de una nueva sala multiusos, que consta de dos áreas separadas por un tabique móvil: una sala más pequeña para funciones escolares durante el día y grupos asociados por la noche; y un gran salón para clubes deportivos, grupos, eventos y fiestas.
Los nuevos edificios se han diseñado para ser energéticamente eficientes y están hechos de materiales de base biológica (paja, fibra de madera) para reducir la huella de carbono y cumplir con los desafíos ambientales actuales. Este proyecto también incluye la reutilización de los antiguos pisos de madera del pabellón municipal.
Diseño estructural
Para este proyecto, se encargó a la empresa LCA Construction Bois el estudio y creación de las cargas de madera, que representan 130 m3, 1.207 m2 de muros de entramado de madera, incluyendo 355 m2 de aislamiento de paja, 1.140 m2 de revestimiento y 33 de carpintería exterior. mixto y muro cortina mixto.

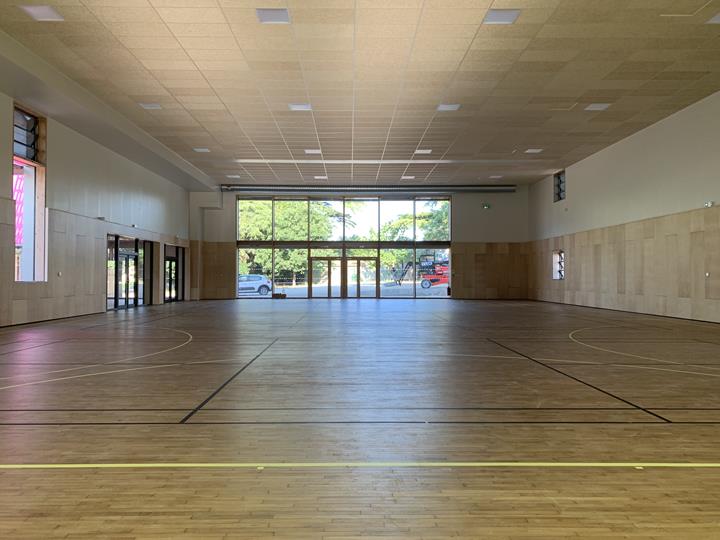

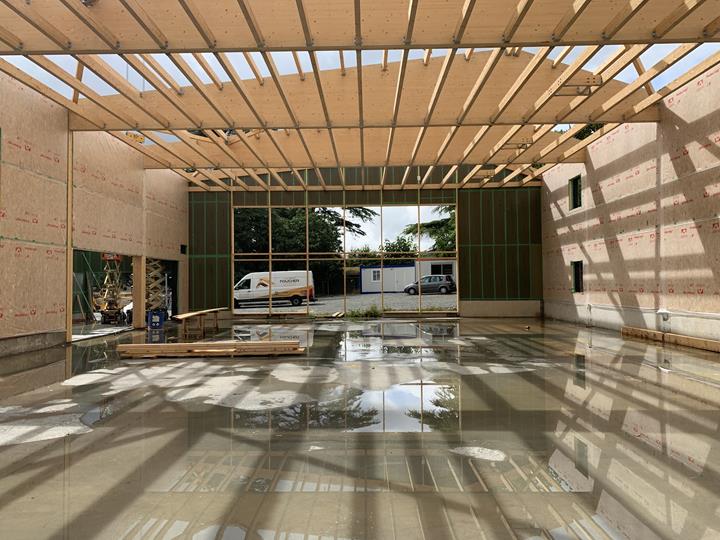

Estamos particularmente interesados en la sala multiusos. El área más grande, utilizada para actividades deportivas, entre otras cosas, consta de la estructura principal de cuatro pórticos de madera laminada encolada con una longitud de vano de 18 m y una altura de 7 m. La cubierta a dos aguas, que está equipada con paneles fotovoltaicos, está soportada por vigas asimétricas de sección variable. Los muros de entramado de madera forman los dos vanos del hastial de la estructura, arriostrando la estructura del pórtico. El hastial adjunto a la pequeña nave tiene una abertura de 10 m, lo que permite la instalación de un sistema de tabiques móviles.
El espacio más pequeño contiguo a la nave grande se compone de una estructura de entramado de madera y un entramado de madera laminada encolada que forma una cubierta múltiple. Los voladizos de la cubierta, que incluyen una terraza superior, están soportados por vigas de acero con secciones circulares.
Software de cálculo de estructuras y diseño

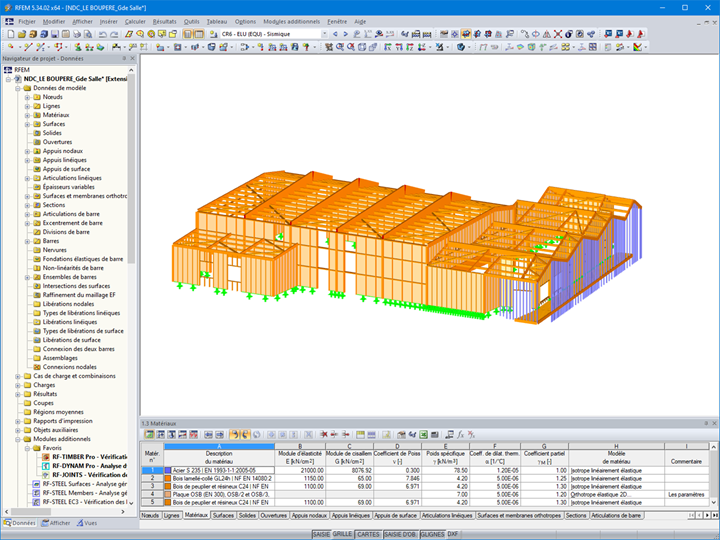

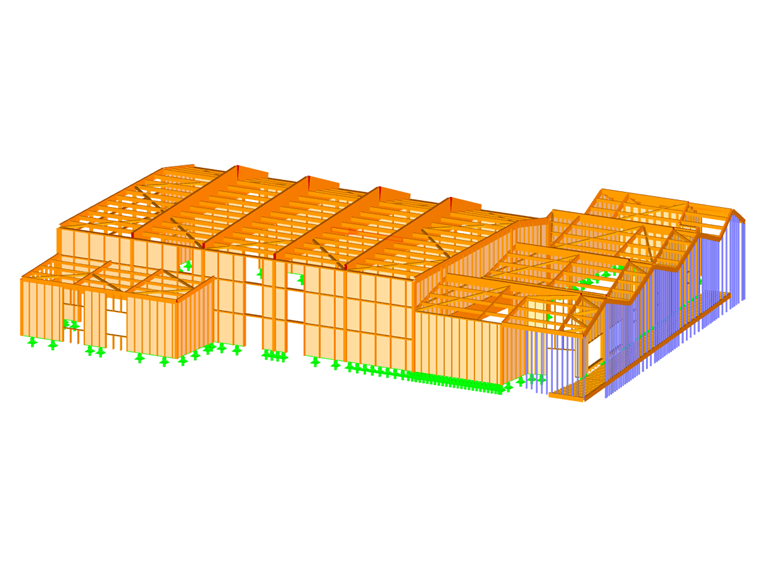

La oficina de ingeniería integrada de la empresa LCA Construction Bois realizó el modelado global de la nave de usos múltiples utilizando RFEM 5.
El módulo adicional RF-TIMBER Pro se utilizó para analizar y dimensionar las estructuras de madera laminada y el sistema de entramado de madera según EN 1995.
Dado que el proyecto se encuentra en la zona sísmica 3, se realizó un análisis sísmico con los módulos de la serie RF-DYNAM PRO.
| Lugar | 85510 Material de Le Bou, Francia Francia |
| Cliente | Le Bouchère, Francia |
| Arquitecto: | Taller de arquitectura KASO |
| Proyecto y ejecución de la estructura | Construcción de madera con ACV |
