Prezentacja projektu
Projekt realizowany w gminie Le Boupère składa się z dwóch części.
Pierwsza część obejmowała modernizację i rozbudowę szkoły im. Pierre'a Menanteau, poprzez utworzenie dwóch nowych sal lekcyjnych, zadaszonego placu zabaw oraz przeprojektowanego placu zabaw z ogrodem edukacyjnym.
Druga część polegała na stworzeniu nowej wielofunkcyjnej hali składającej się z dwóch obszarów oddzielonych ruchomą przegrodą: mały obszar przeznaczony na zajęcia szkolne w ciągu dnia i imprezy towarzyskie wieczorami oraz duży obszar wykorzystywany do organizowania klubów sportowych, imprez towarzyskich, wydarzeń i lokalnych uroczystości.
Nowe budynki zostały zaprojektowane tak, aby były energooszczędne, przy użyciu biomateriałów (słoma, włókno drzewne), aby zmniejszyć emisję dwutlenku węgla i sprostać dzisiejszym wyzwaniom związanym z ochroną środowiska. Projekt obejmuje również ponowne wykorzystanie starego parkietu z ratusza.
Obliczenia konstrukcyjne
W ramach tego projektu firmie LCA Construction Bois zlecono zaprojektowanie i wykonanie pakietów drewnianych o łącznej kubaturze 130 m³, 1 207 m² ścian o konstrukcji drewnianej, w tym 355 m² izolowanych słomą, 1 140 m² okładzin oraz 33 elementów stolarki zewnętrznej i ścian osłonowych.

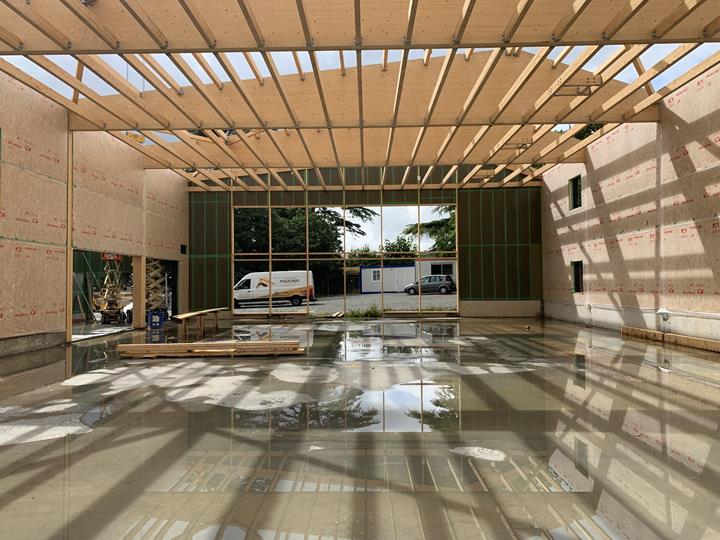

Szczególnie interesuje nas hala wielofunkcyjna. Największa powierzchnia, wykorzystywana do celów sportowych i innych, obejmuje główną konstrukcję składającą się z czterech portalowych ram z drewna klejonego warstwowo o rozpiętości 18 m i wysokości 7 m w kalenicy. Dach dwuspadowy, z panelami fotowoltaicznymi, jest podtrzymywany przez asymetryczne belki o zmiennym przekroju. Drewniane ściany tworzą dwa szczyty konstrukcji i działają jako usztywnienie konstrukcji między portalami. Ściana szczytowa przylegająca do małej hali ma otwór o długości 9,5 m, co pozwala na zainstalowanie demontowalnego systemu ścianek działowych.
Najmniejsza przestrzeń przylegająca do głównej hali składa się z drewnianej konstrukcji szkieletowej i ramy z drewna klejonego warstwowo, tworzącej dach wielospadowy. Nawisy dachu, podparte na metalowych belkach o okrągłym przekroju, zapewniają miejsce na taras.
Oprogramowanie do statycznych obliczeń i projektowania konstrukcji

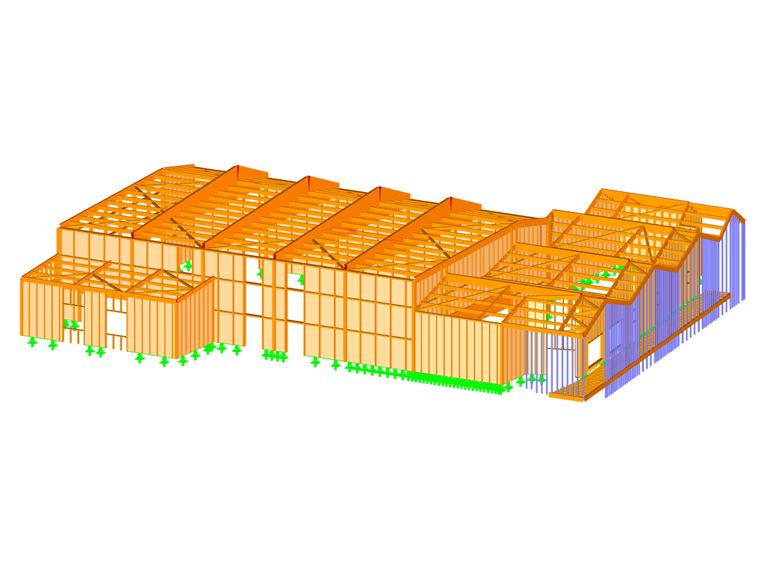

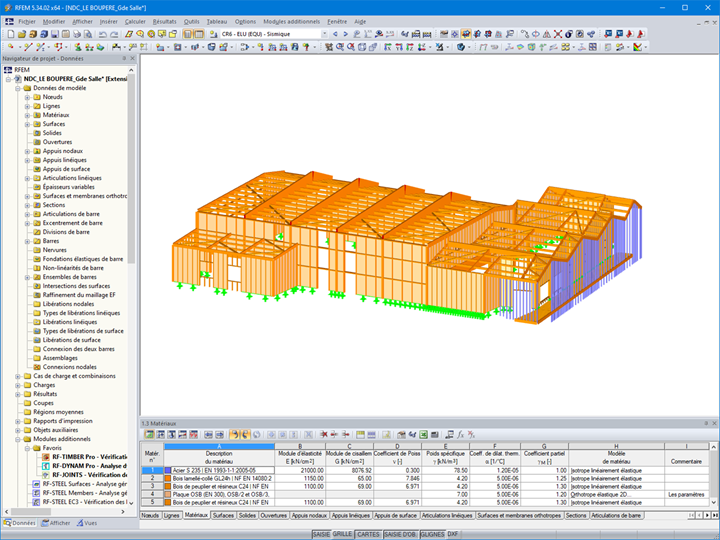

Biuro inżynierskie firmy LCA Construction Bois wykonało model globalny hali wielofunkcyjnej w programie RFEM 5.
Za pomocą modułu dodatkowego RF-TIMBER Pro przeprowadzono analizę i wymiarowanie konstrukcji z drewna klejonego warstwowo zgodnie z normą EN 1995.
Ponieważ projekt znajduje się w strefie sejsmicznej 3, przeprowadzono analizę sejsmiczną z wykorzystaniem modułów dodatkowych RF-DYNAM Pro.
| Miejsce | 85510 Le Bou Francja |
| Inwestor | Rada miasta Le Bouchère, Francja |
| Architekt | KASO Atelier d’architecture |
| obliczenia konstrukcyjne i budowa | LCA Construction Construction |
