Questo progetto, realizzato nella città di Le Bouphé, è diviso in due parti.
Il primo consisteva nella modernizzazione e nell'ampliamento della scuola Ecole Pierre Menanteau, creando due nuove aule, un cortile e una ricostruzione del cortile della scuola, compreso un giardino didattico.

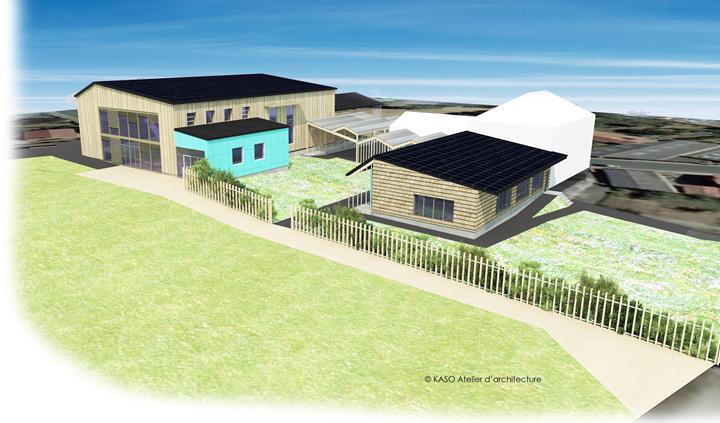

La seconda parte consisteva nella creazione di un nuovo capannone polivalente, costituito da due aree separate da un tramezzo mobile: una sala più piccola per le funzioni scolastiche durante il giorno e i gruppi associati la sera; e un grande padiglione per società sportive, gruppi, eventi e feste.
I nuovi edifici sono stati progettati per essere efficienti dal punto di vista energetico e sono realizzati con materiali a base biologica (paglia, fibra di legno) al fine di ridurre l'impronta di carbonio e affrontare le attuali sfide ambientali. Questo progetto prevede anche il riutilizzo dei vecchi pavimenti in legno del municipio.
Verifiche strutturali
Per questo progetto, la società LCA Construction Bois è stata incaricata di studiare e creare i carichi del legno, che rappresentano 130 m3, 1.207 m2 di pareti con struttura in legno, di cui 355 m2 di isolamento in paglia, 1.140 m2 di rivestimento e 33 carpenteria esterna. facciata continua composta e composta.

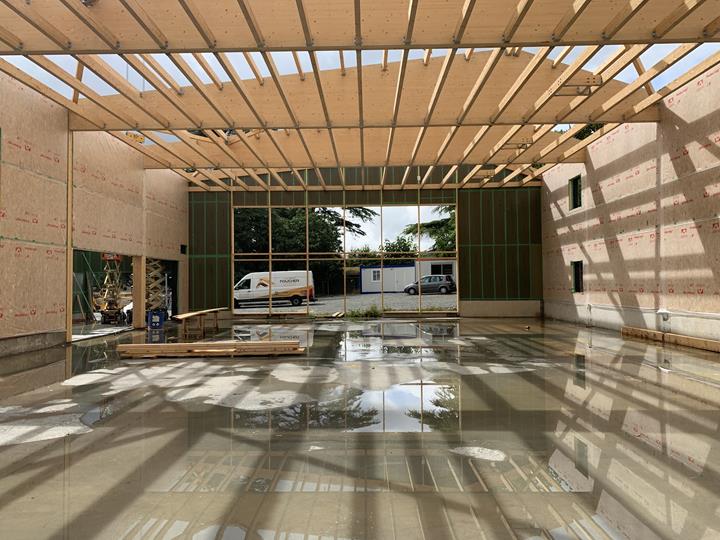

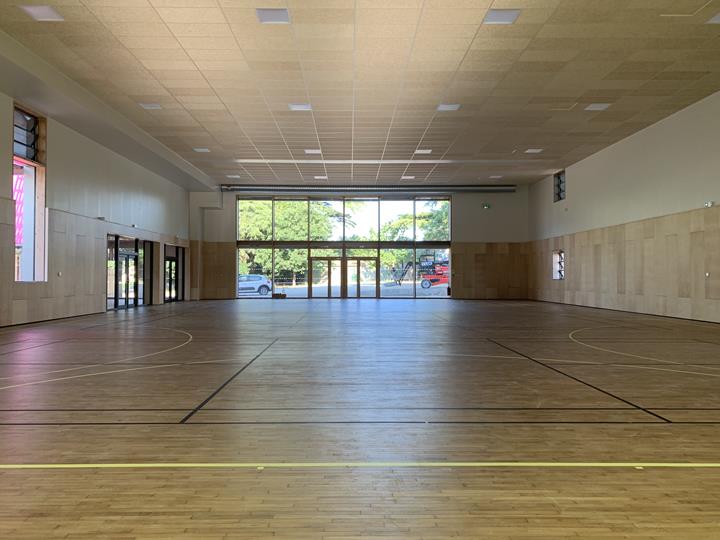

Siamo particolarmente interessati alla sala polivalente. L'area più grande, utilizzata tra l'altro per attività sportive, è costituita dalla struttura principale di quattro telai in legno lamellare con una campata di 18 m e un'altezza di 7 m. La copertura a due falde, che è dotata di pannelli fotovoltaici, è sostenuta da travi rastremate asimmetriche. Le pareti a telaio in legno formano le due campate del timpano della struttura, controventando la struttura del telaio. Il timpano collegato al piccolo ingresso ha un'apertura di 10 m, che consente l'installazione di un sistema di pareti divisorie mobili.
Lo spazio più piccolo adiacente al grande capannone è costituito da una struttura a telaio in legno e da una struttura in legno lamellare incollato che formano una copertura multipla. Le sporgenze della copertura, che includono una terrazza superiore, sono sostenute da travi in acciaio con sezioni trasversali circolari.
Software di analisi strutturale

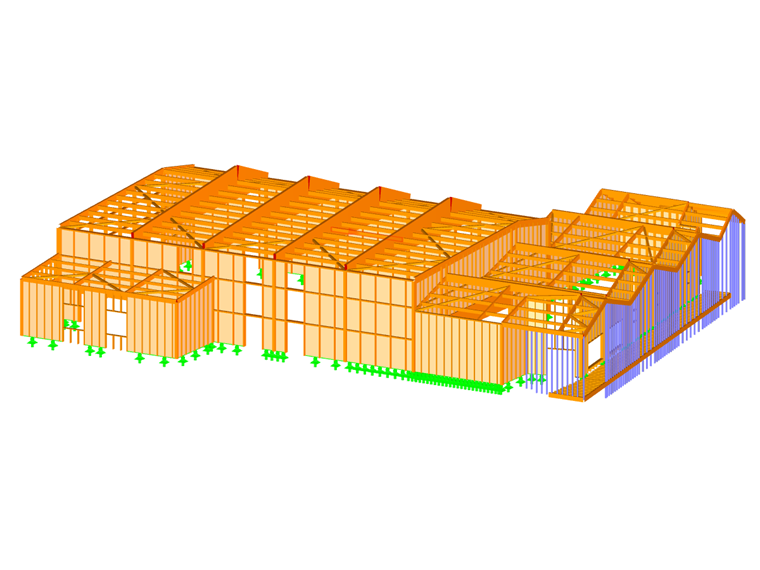

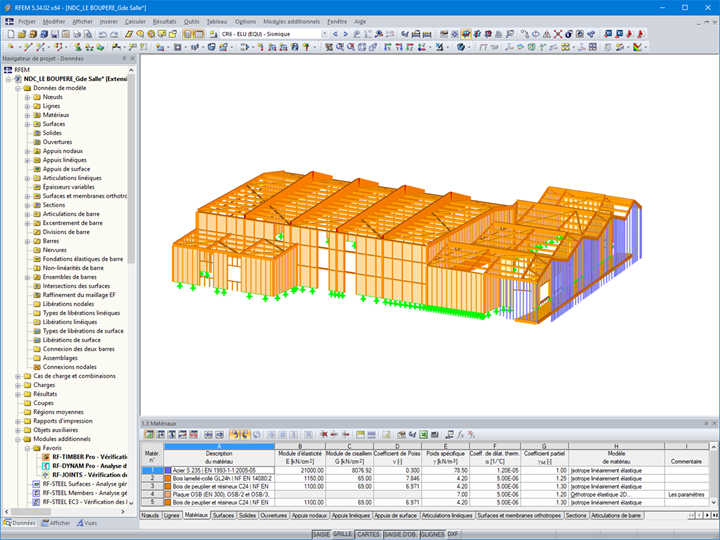

Lo studio di ingegneria integrato della società LCA Construction Bois ha eseguito la modellazione globale del capannone multiuso utilizzando RFEM 5.
Il modulo aggiuntivo RF-TIMBER Pro è stato utilizzato per analizzare e progettare le strutture in legno lamellare e il sistema di strutture in legno secondo EN 1995.
Poiché il progetto si trova nella zona sismica 3, è stata eseguita un'analisi sismica con i moduli della serie RF-DYNAM PRO.
| Posto | 85510 Materiale Le Bou, Francia Francia |
| Committente | Le Bouchère, Francia |
| Architettura | Laboratorio di architettura KASO |
| Verifiche e realizzazione della struttura intelaiata | LCA costruzioni in legno |
