RX-HOLZ DLT

Das Programm RX-HOLZ DLT ist speziell für die Bemessung von Holzdurchlaufträgern gemäß EN 1995-1-1 (Eurocode 5) oder DIN 1052:2008-12 konzipiert.

Es bietet Ihnen umfangreiche Funktionen wie die Bemessung verschiedener Trägerarten (Einfeld-, Durchlauf- und Gerberträger), die automatische Generierung von Wind- und Schneelasten, eine erweiterbare Materialbibliothek und detaillierte Nachweisquotienten. Das Programm unterstützt auch Brandschutznachweise und die Erstellung von prüffähigen Ausdrucksprotokollen.

Berechnung und Bemessung von Durchlaufträgern nach Eurocode 5 oder DIN 1052

Gesamtanzahl: 4

Eigenständiges Programm RX-HOLZ DLT | Durchlaufträger

RX-HOLZ DLT | Leistungsmerkmale

Bemessung folgender Geometrieformen:
- Einfeldträger mit und ohne Kragarm
- Durchlaufträger mit und ohne Kragarm
- Gerberträger mit und ohne Kragarm

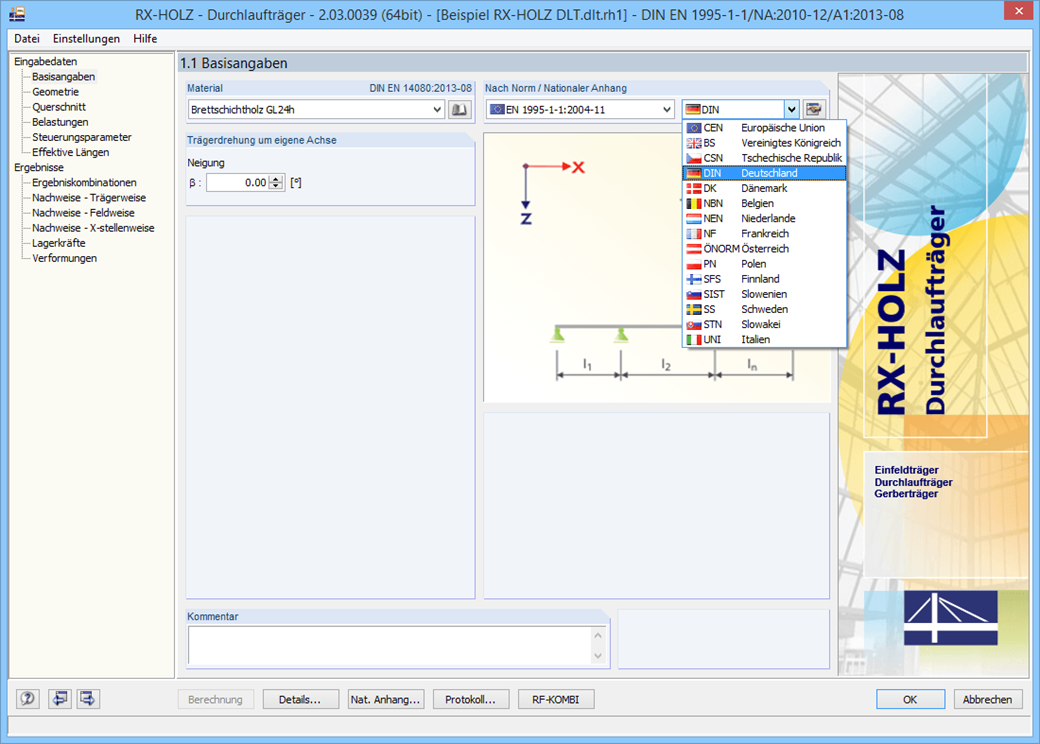

Im EC 5 (EN 1995) stehen aktuell die folgenden Nationalen Anhänge zur Verfügung:
- DIN EN 1995-1-1/NA:2013-08 (Deutschland)
- NBN EN 1995-1-1/ANB:2012-07 (Belgien)
- DK EN 1995-1-1/NA:2011-12 (Dänemark)
- SFS EN 1995-1-1/NA:2007-11 (Finnland)
- NF EN 1995-1-1/NA:2010-05 (Frankreich)
- UNI EN 1995-1-1/NA:2010-09 (Italien)
- NEN EN 1995-1-1/NB:2007-11 (Niederlande)
- ÖNORM B 1995-1-1:2015-06 (Österreich)
- PN EN 1995-1-1/NA:2010-09 (Polen)
- SS EN 1995-1-1 (Schweden)
- STN EN 1995-1-1/NA:2008-12 (Slowakei)
- SIST EN 1995-1-1/A101:2006-03 (Slowenien)
- CSN EN 1995-1-1:2007-09 (Tschechische Republik)
- BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
Automatische Generierung der Wind- und Schneelasten
Vielfältige optionale Reduzierungen nach der gewählten Norm
Einfache Geometrieeingabe mit unterstützenden Grafiken
Freie Eingabe gevouteter Geometrien. Durch die freie Wahl der Faseranschnittsseite kann die Bemessung des Biegedruck- und des Biegezugsbereich benutzerdefiniert festgelegt werden
Umfangreiche Materialbibliothek welche benutzerdefiniert erweitert werden kann
Ermittlung der Nachweisquotienten, Lagerkräfte und Verformungen
Farbige Bezugsskalen in den Ergebnismasken
Direkter Datenexport zu MS-Excel
DXF-Schnittstelle zur Erstellung von Produktionsunterlagen im CAD
Programmsprachen Deutsch, Englisch, Tschechisch, Italienisch, Spanisch, Französisch, Portugiesisch, Polnisch, Chinesisch, Niederländisch und Russisch
Prüffähiges Ausdrucksprotokoll mit allen erforderlichen Nachweisen. Als Ausgabesprachen stehen viele Sprachen zur Verfügung u. a. Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Portugiesisch, Chinesisch, Niederländisch.
Direkter Import von stp-Dateien aus diversen CAD-Programmen

RX-HOLZ DLT | Eingabe

Zur Modellierung des Trägers stehen verschiedene Variationsmöglichkeiten zur Auswahl. Die Geometrieeingabe wird durch grafische Darstellungen unterstützt. Änderungen werden automatisch aktualisiert. Die Durchbiegung der Kragarme kann im Nachweis der Gebrauchstauglichkeit unabhängig von der Durchbiegung im Feld eingestellt werden.

Für die Eingabe der ständigen Lasten (z. B. Dachaufbau) kann eine überaus umfangreiche, erweiterbare Materialbibliothek genutzt werden. Als sehr komfortabel erweisen sich die integrierten Generierer zur Erzeugung der diversen Wind- und Schneelastfälle.

Die Lastfälle werden zur Kontrolle grafisch angezeigt und gemäß EC 5 automatisch in Kombinationen überlagert. Die Eingabe wird somit auf ein Minimum reduziert. Manuelle Lastvorgaben sind aber ebenfalls möglich.

RX-HOLZ DLT | Bemessung

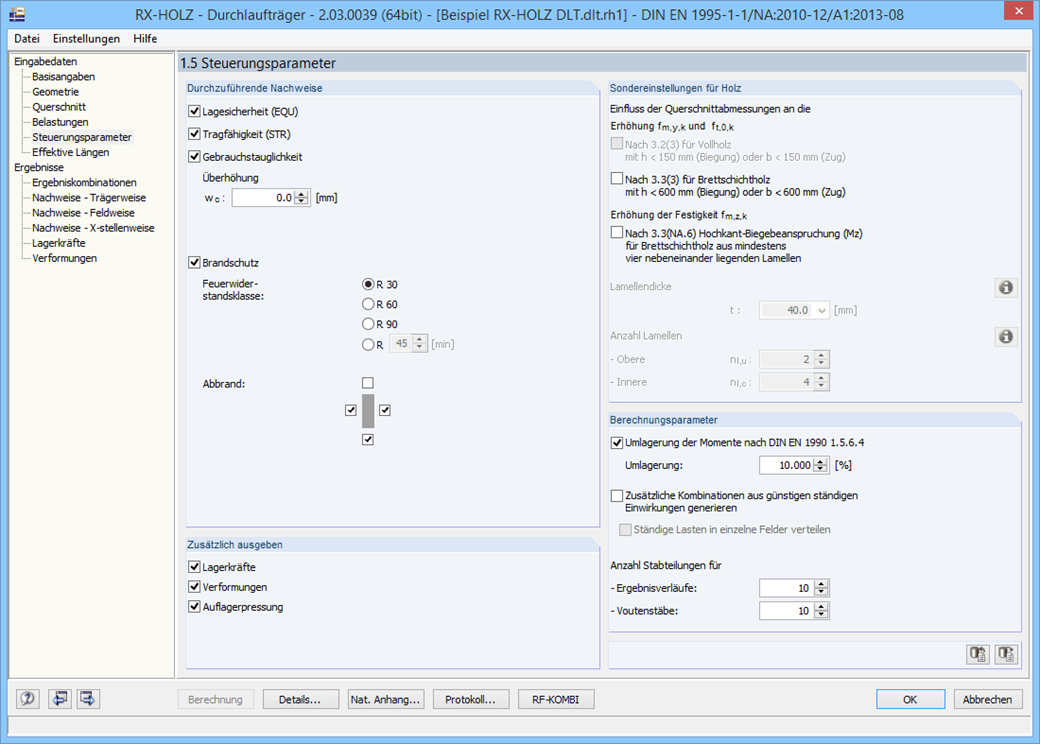

Im RX-HOLZ DLT können nachfolgende Berechnungsvorgaben eingestellt werden:

Durchzuführende Nachweise:
Auswahl der Nachweise, die geführt werden sollen
Festlegung, ob die Lagerkräfte und Verformungen ausgegeben werden sollen oder nicht
Anpassung der empfohlenen Grenzwerte im Nachweis der Gebrauchstauglichkeit
Festlegung der Parameter für die Durchführung der Brandschutznachweise nach dem vereinfachten Verfahren
Festlegung, ob ein Schwingungsnachweis geführt werden sollen

RX-HOLZ DLT | Ergebnisse

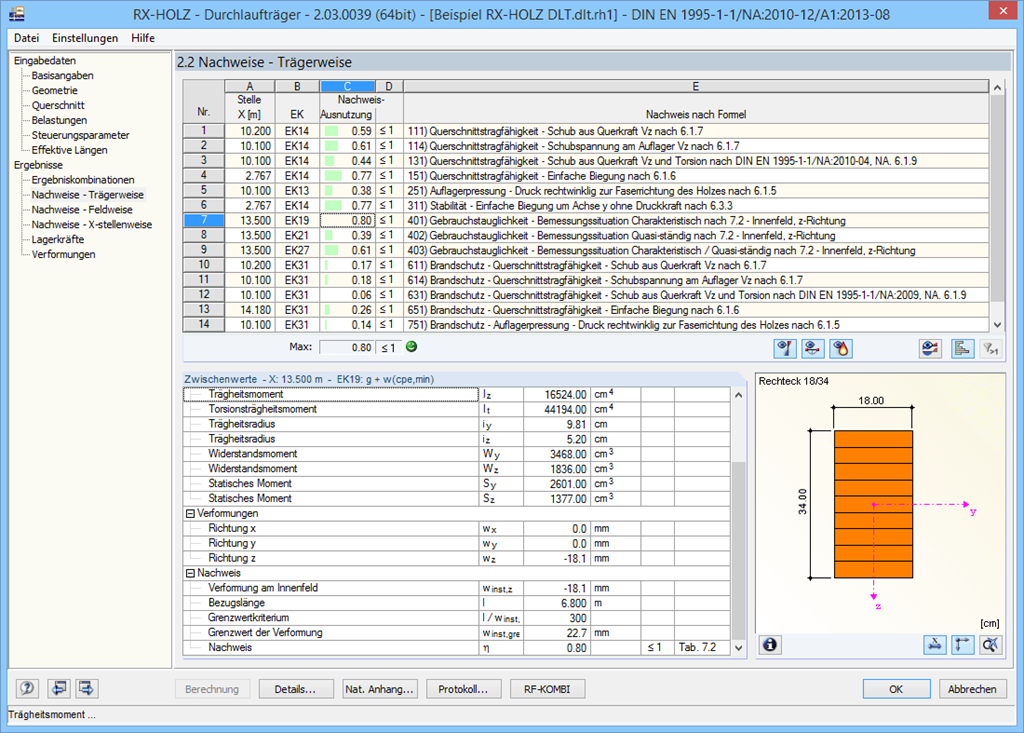

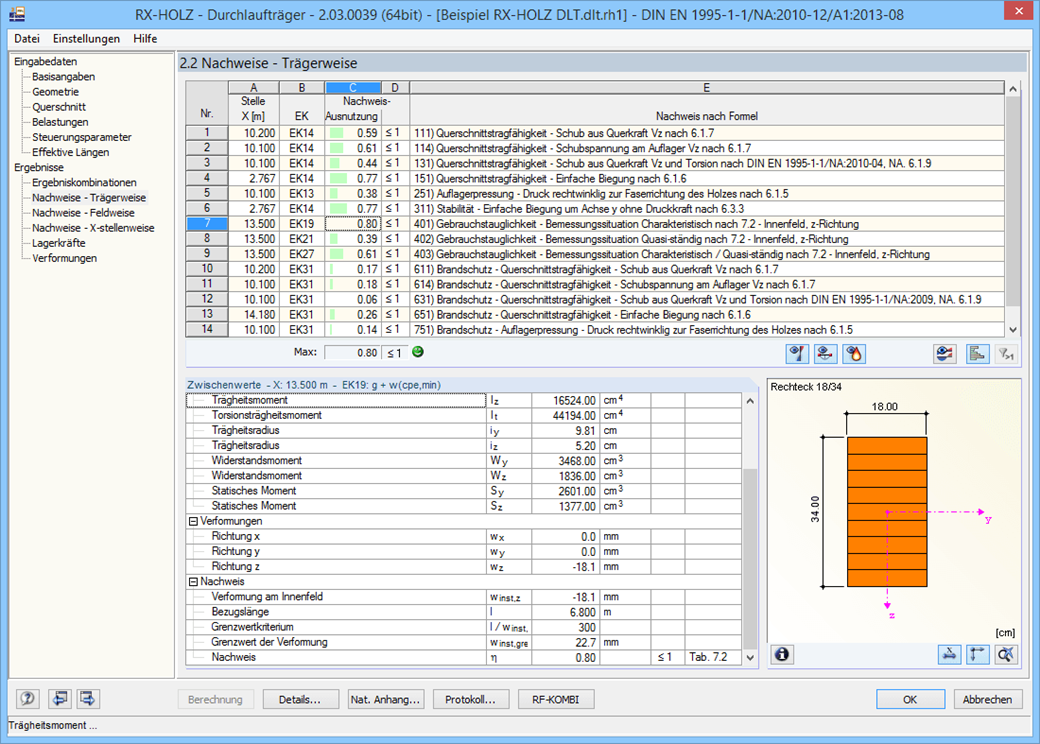

Nach der erfolgreichen Bemessung werden die geführten Nachweise mit allen erforderlichen Zwischenwerten, nach unterschiedlichen Kriterien geordnet, klar strukturiert und übersichtlich aufbereitet ausgegeben. Da auch die Zwischenwerte im Detail ausgewiesen werden, sind alle Nachweise transparent. Den Ergebnisverlauf an jeder beliebigen x-Stelle des Trägers kann der Anwender sich in einem separaten Fenster anzeigen lassen. Hierbei können dann sowohl die Verformungen als auch die einzelnen Schnittgrößen dargestellt werden.

Die Nachweise mitsamt Bemessungsdetails und ausgewählte Ergebnisverläufe werden in ein Ausdruckprotokoll integriert, wodurch die nachvollziehbare und anschauliche Dokumentation gewährleistet ist. Es kann durch Grafiken, Erläuterungen, Skizzenscans etc. ergänzt werden. Ebenso kann der Anwender individuell festlegen, welche Daten aus der Berechnung im Ausdruck erscheinen sollen.
