RX-TIMBER Continuous Beam

Le programme RX-TIMBER Continuous Beam a été conçu pour le calcul de poutres continues en bois selon l'EN 1995-1-1 (Eurocode 5) ou la DIN 1052:2008-12.

Il vous offre de nombreuses fonctionnalités telles que la vérification de différents types de poutres (à travée simple, continue et Gerber), la génération automatique des charges de vent et de neige, une bibliothèque de matériaux extensible et des ratios de vérification détaillés. Le programme prend également en charge la vérification de la résistance au feu et la création de rapports d'impression vérifiables.

Analyse et vérification des poutres continues selon l'Eurocode 5 ou la DIN 1052

Nombre total d'articles : 4

Eigenständiges Programm RX-HOLZ DLT | poutre continue

RX-TIMBER Continuous Beam | Fonctionnalités

Vérification des types géométriques suivants :
- Poutres à travée simple avec et sans porte-à-faux
- Poutres continues avec et sans porte-à-faux
- Système de poutres articulées (poutres Gerber) avec et sans porte-à-faux
Pour la vérification selon l'EC 5 (EN 1995), les annexes nationales (AN) suivantes sont disponibles:
- DIN EN 1995-1-1/NA:2013-08 (Allemagne)
- NBN EN 1995-1-1/ANB:2012-07 (Belgique)
- DK EN 1995-1-1/NA:2011-12 (Danemark)
- SFS EN 1995-1-1/NA:2007-11 (Finlande)
- NF EN 1995-1-1/NA:2010-05 (France)
- UNI EN 1995-1-1/NA:2010-09 (Italie)
- NEN EN 1995-1-1/NB:2007-11 (Pays-Bas)
- ÖNORM B 1995-1-1:2015-06 (Autriche)
- PN EN 1995-1-1/NA:2010-09 (Pologne)
- SS EN 1995-1-1 (Suède)
- STN EN 1995-1-1/NA:2008-12 (Slovaquie)
- SIST EN 1995-1-1/A101:2006-03 (Slovénie)
- CSN EN 1995-1-1:2007-09 (République tchèque)
- BS EN 1995-1-1/NA:2009-10 (Royaume-Uni)
Génération automatique des charges de vent et de neige
Multiples options de réductions selon la norme sélectionnée
Entrée de géométrie simple avec graphiques illustrés
Entrée libre des géométries à inertie variable. La sélection libre de l'angle du fil permet le calcul personnalisé des zones de compression et de traction pour la flexion
Bibliothèque de matériaux complète et extensible
Détermination des rapports de calcul, des efforts d'appui et des déformations
Échelles de référence de couleurs dans les tableaux de résultats
Export direct des données dans MS Excel
Interface DXF pour la préparation des documents de production en CAO
Langages du programme : anglais, allemand, tchèque, italien, espagnol, français, portugais, polonais, chinois, néerlandais et russe
Rapport d'impression vérifiable avec toutes les vérifications requises. Rapport d'impression disponible dans plusieurs langues de sortie; par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois et néerlandais.
Import direct de fichiers stp à partir de différents programmes de CAO

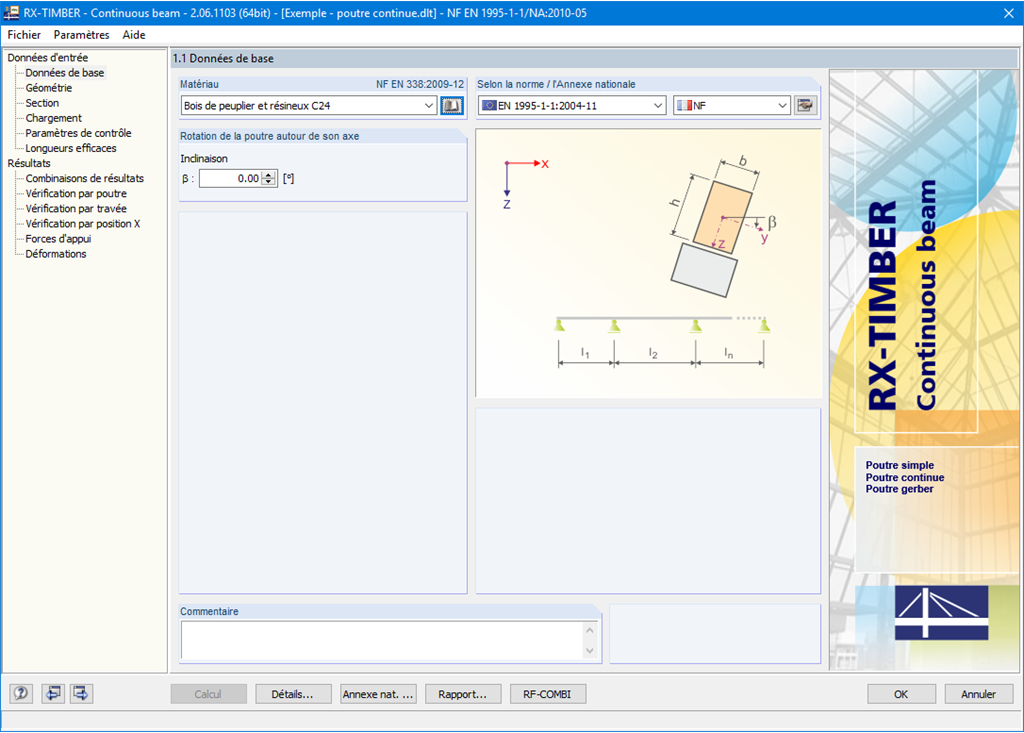

RX-TIMBER Continuous Beam | Données d'entrée

Il existe différentes options disponibles pour la modélisation des poutres. Les représentations graphiques facilitent l'entrée de la géométrie. Les modifications sont immédiatement prises en compte et appliquées. La flèche des porte-à-faux peut être définie indépendamment de la flèche dans la travée lors de la vérification à l'état limite de service.

Pour entrer des charges permanentes (par exemple, la structure d'une toiture), vous pouvez utiliser une bibliothèque de matériaux complète et extensible. Les générateurs intégrés dans RX-TIMBER Purlin permettent de générer facilement des cas de charge de vent et de neige.

Les cas de charge sont affichés graphiquement et superposés dans des combinaisons de charges générées automatiquement selon l'EC 5. Les données d'entrée requises sont ainsi réduites au minimum. Cependant, vous pouvez également entrer les spécifications de charge manuellement.

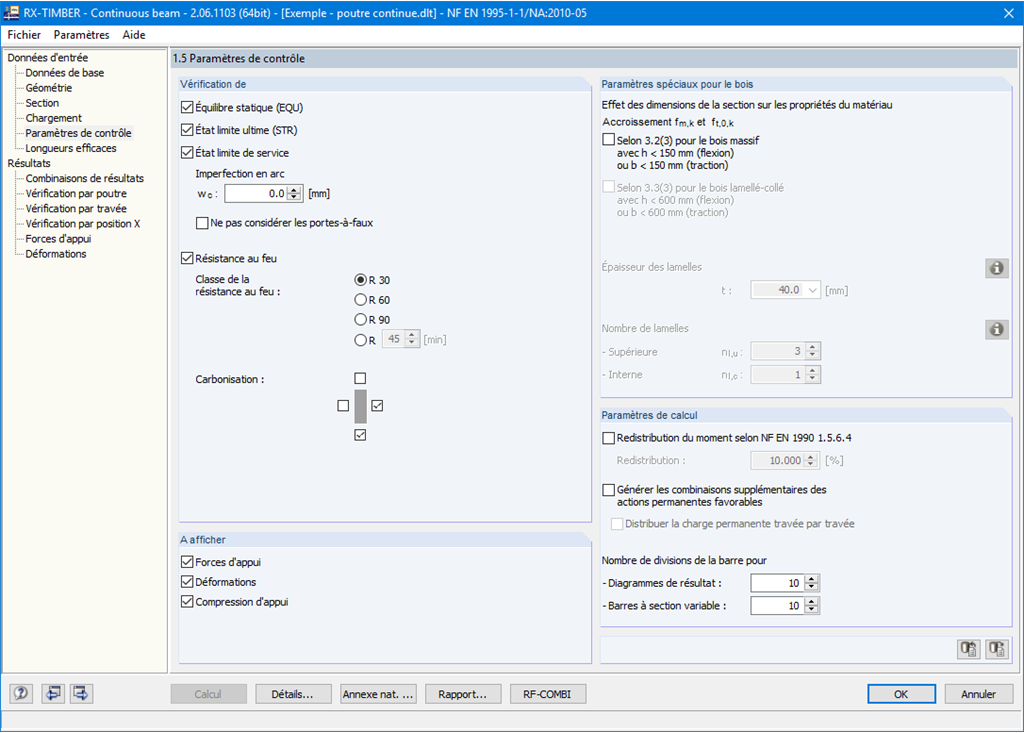

RX-TIMBER Continuous Beam | Vérification

Dans le module RX-TIMBER Continuous Beam , les spécifications suivantes peuvent être définies pour le calcul :

Vérification de l'ELU, de l'ELS et/ou de la résistance au feu
Sélection des types de vérification à effectuer
Décision si les forces d'appui et les déformations sont à déterminer
Ajustement des valeurs limites recommandées aux ELS
Détermination des paramètres pour la vérification de la protection incendie selon la méthode simplifiée
Décision si toutefois la vérification des vibrations doit être effectuée

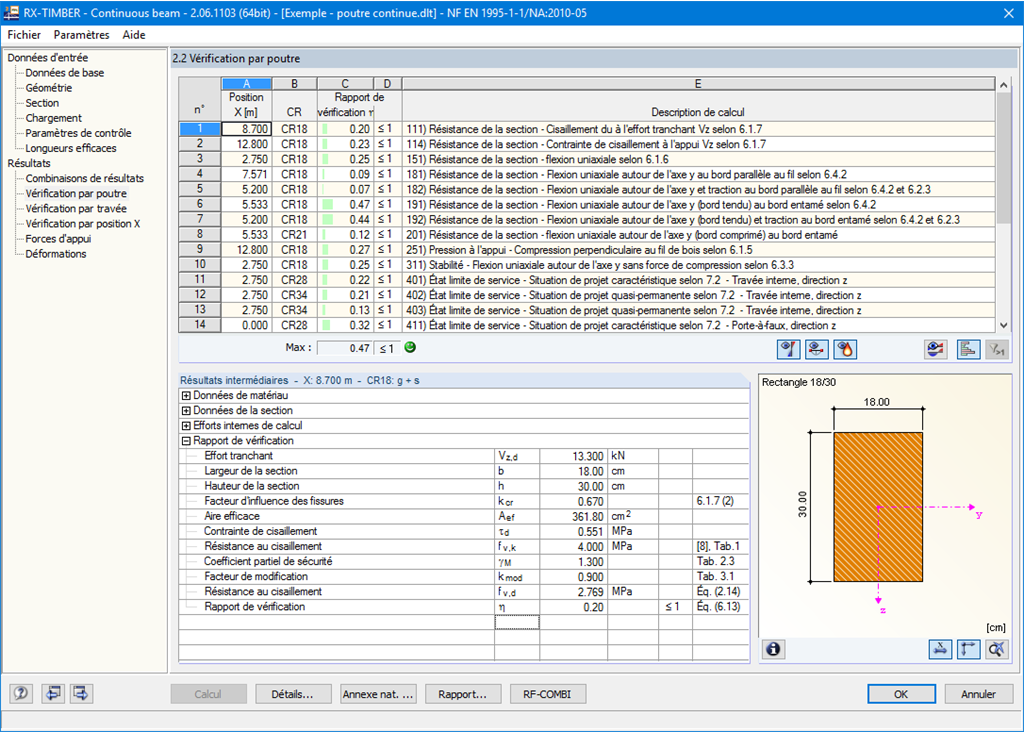

RX-TIMBER Continuous Beam | résultats

Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères. La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent y être affichés.

Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. De plus, vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.
