RX-TIMBER Continuous Beam

El programa RX-TIMBER Continuous Beam se ha desarrollado específicamente para el cálculo y dimensionamiento de vigas continuas de madera según EN 1995-1-1 (Eurocódigo 5) o DIN 1052:2008-12.

Le proporciona amplias funciones, como el diseño de diferentes tipos de vigas (vigas de vano simple, continuas y de Gerber), la generación automática de cargas de viento y nieve, una biblioteca de materiales ampliable y razones de cálculo detalladas. El programa también admite el cálculo de la resistencia al fuego y la opción de crear informes verificables.

Análisis y cálculo de vigas continuas según Eurocódigo 5 o DIN 1052

Total de artículos: 4

Eigenständiges Programm RX-HOLZ DLT | viga continua

RX-TIMBER Continuous Beam | Características

Cálculo de los siguientes tipos de geometría:
- Vigas de vano simple y sin voladizos
- Vigas continuas con y sin voladizos
- Sistema de vigas articuladas (vigas de Gerber) con y sin voladizos
Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
- DIN EN 1995-1-1/NA:2013-08 (Alemania)
- NBN EN 1992-1-1 ANB: 2010 (Bélgica)
- EN 1992-1-1 DK NA: 2013 (Dinamarca)
- SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
- NF EN 1992-1-1/NA: 2016-03 (Francia)
- UNI EN 1992-1-1/NA: 2007-07 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
- ÖNORM B 1992-1-1: 2018-01 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Suecia)
- STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
- SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
- CSN EN 1995-1-1: 2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
Generación automática de cargas de viento y nieve
Múltiples reducciones opcionales según la norma seleccionada
Entrada de geometría simple con gráficos ilustrativos
Entrada libre de geometrías de sección variable. La selección libre del ángulo de la fibra permite el cálculo definido por el usuario de las áreas de compresión y tracción para flexión
Biblioteca de materiales completa y ampliable
Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
Escalas de color de referencia en las tablas de resultados
Exportación directa de datos a MS Excel
Interfaz DXF para crear los documentos de producción en CAD
Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
Importación directa de archivos stp desde varios programas de CAD

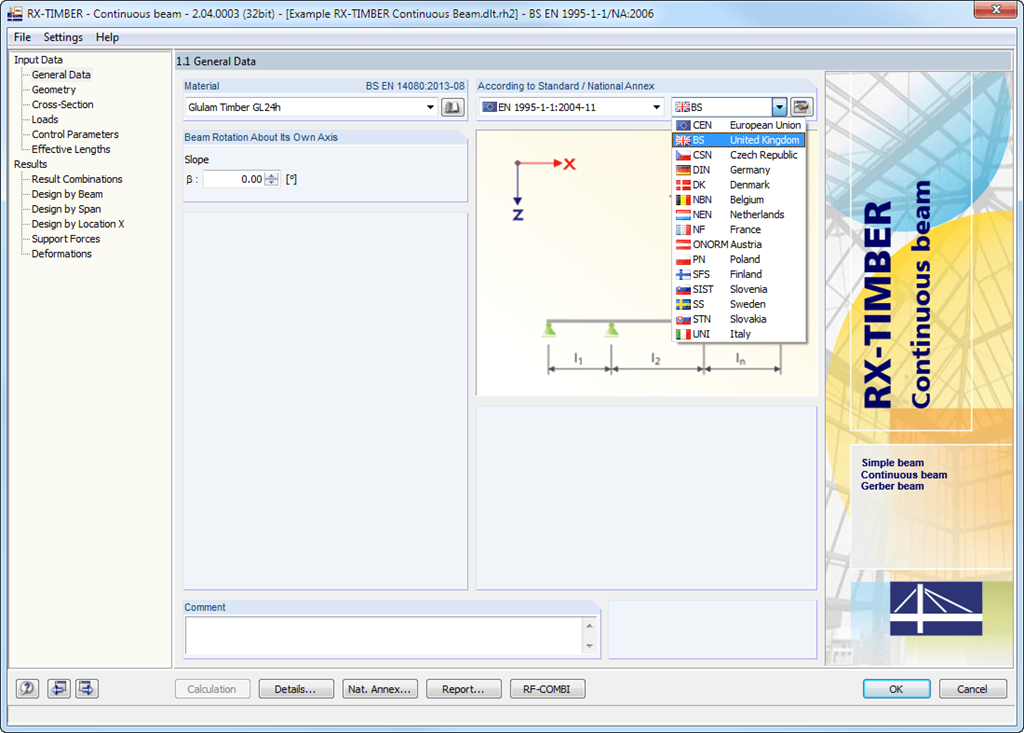

RX-TIMBER Continuous Beam | Entrada

Hay varias opciones disponibles para el modelado de vigas. Las representaciones gráficas facilitan la entrada de datos geométrica. Las modificaciones de la sección se actualizan automáticamente. La flecha de los voladizos se puede establecer en el cálculo del estado límite de servicio, independientemente de la flecha en el vano.

Para introducir cargas permanentes (por ejemplo, la estructura de la cubierta), puede utilizar una biblioteca de materiales completa y ampliable. Los generadores integrados en RX-TIMBER Purlin permiten la generación conveniente de varios casos de carga de viento y nieve.

Los casos de carga se muestran gráficamente y se superponen en combinaciones de carga generadas automáticamente según EC 5. De esta manera, los datos de entrada requeridos se reducen al mínimo. Sin embargo, también puede introducir las especificaciones de carga manualmente.

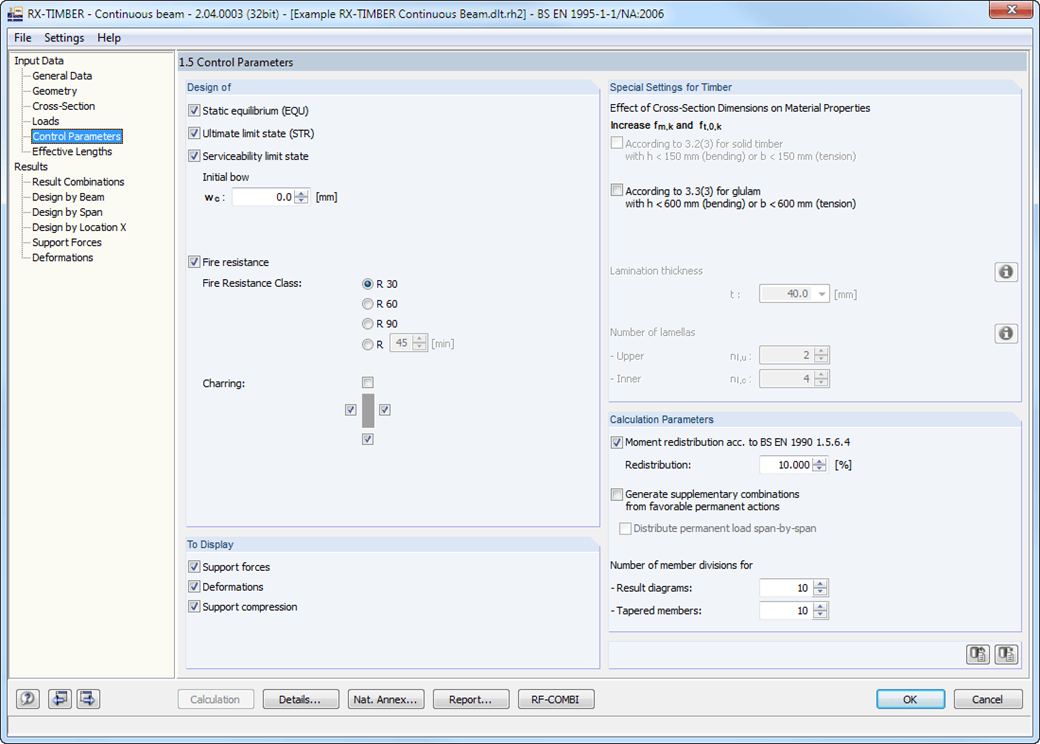

RX-TIMBER Continuous Beam | cálculo

En RX-TIMBER Continuous Beam es posible definir para el cálculo las especificaciones siguientes:

Cálculo de ELU, ELS y/o resistencia al fuego
Selección de los tipos de cálculo a realizar
Opción para determinar los esfuerzos en los apoyos y deformaciones
Ajuste de los valores límite recomendados para el estado límite de servicio
Determinación de los parámetros para la protección frente al fuego según el método simplificado
Opción para el cálculo de vibraciones

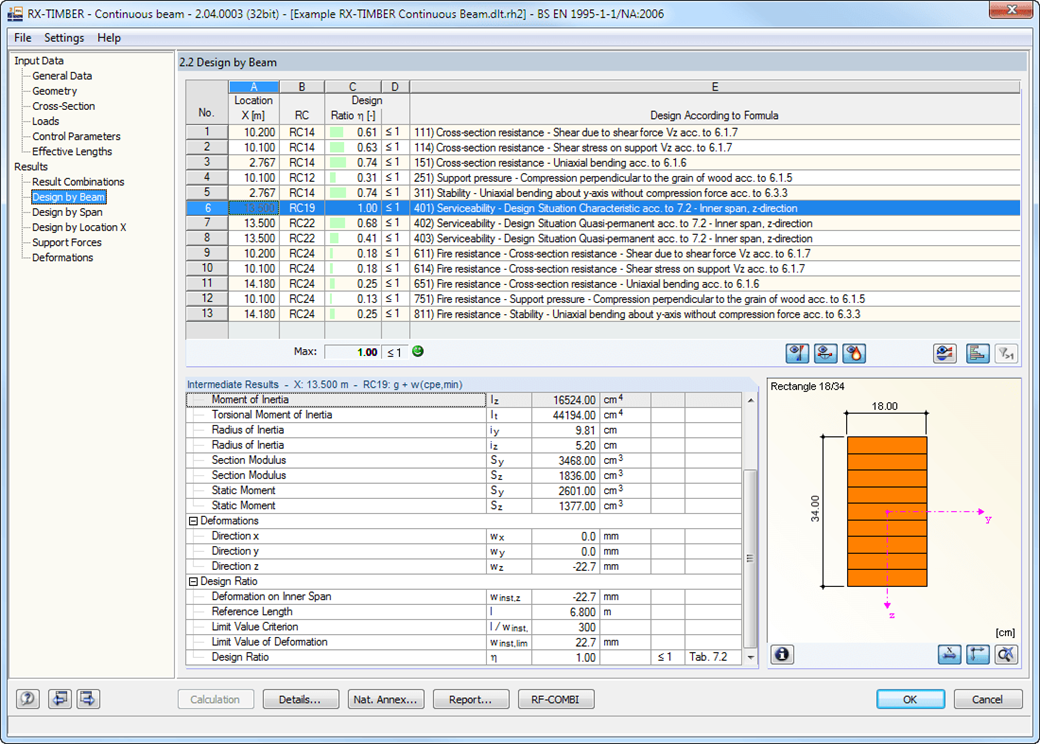

RX-TIMBER Continuous Beam | Resultados

Después del cálculo, los resultados de los cálculos realizados, incluidos todos los valores intermedios requeridos, se muestran en tablas de resultados ordenadas de forma clara según varios criterios. Dado que el programa muestra los valores intermedios en detalle, se asegura la transparencia de todos los cálculos. Es posible mostrar la distribución de esfuerzos internos para cada posición x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.

Los cálculos con detalles de diseño y diagramas de resultados seleccionados se pueden agregar en el informe, proporcionando una documentación organizada de forma clara. El informe puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se incluirán en el informe.
