RX-TIMBER Continuous Beam

Il programma RX-TIMBER Continuous Beam è appositamente progettato per la progettazione di travi continue in legno secondo EN 1995-1-1 (Eurocodice 5) o DIN 1052:2008-12.

Offre ampie funzioni come la progettazione di diversi tipi di travi (travi a campata singola, continue e Gerber), la generazione automatica di carichi del vento e della neve, una libreria di materiali estensibile e rapporti di progetto dettagliati. Il programma supporta anche la progettazione della resistenza al fuoco e la creazione di relazioni di calcolo verificabili.

Analisi e verifica di travi continue secondo Eurocodice 5 o DIN 1052

Totale voci: 4

Eigenständiges Programm RX-HOLZ DLT | trave continua

RX-TIMBER Continuous Beam | Caratteristiche

Verifica dei seguenti tipi geometrici:
- Travi a campata singola con e senza sbalzi
- Travi continue con e senza sbalzi
- Sistema di travi incernierate (travi Gerber) con e senza sbalzi

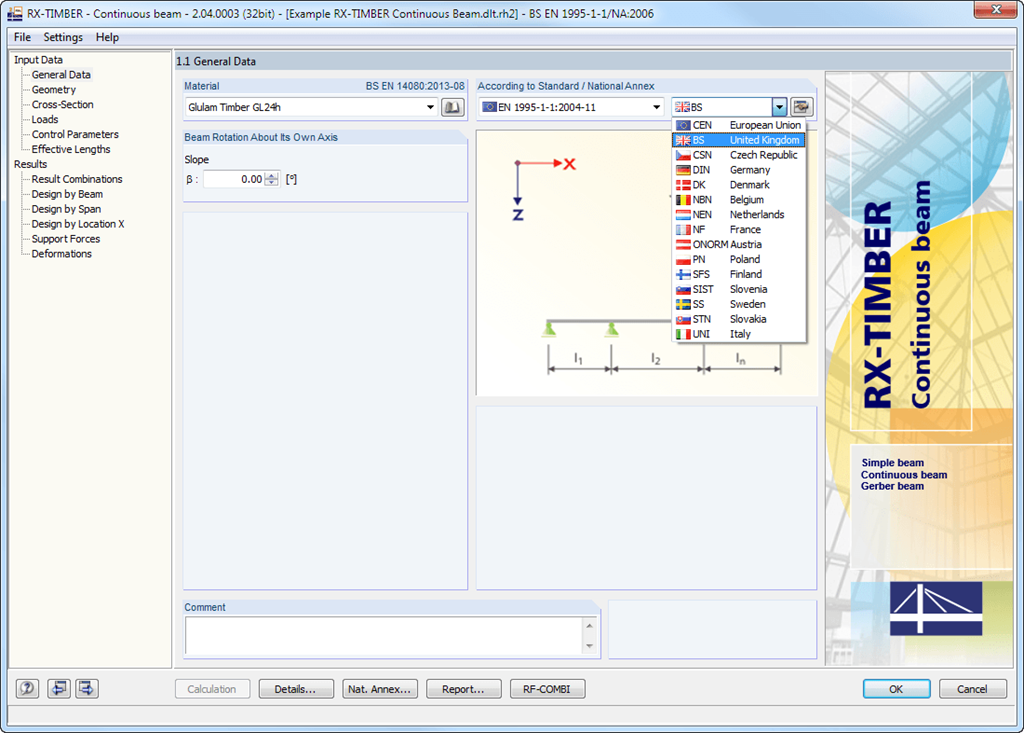

Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
- DIN EN 1995-1-1/NA:2013-08 (Germania)
- NBN EN 1995-1-1/ANB:2012-07 (Belgio)
- DK EN 1995-1-1/NA:2011-12 (Danimarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francia)
- UNI EN 1995-1-1/NA:2010-09 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Svezia)
- STN EN 1995-1-1/NA:2008-12 (Slovacchia)
- SIST EN 1995-1-1/A101:2006-03 (Slovenia)
- CSN EN 1995-1-1:2007-09 (Repubblica Ceca)
- BS EN 1995-1-1/NA:2009-10 (Regno Unito)
Generazione automatica dei carichi del vento e della neve
Molteplici riduzioni opzionali secondo la norma selezionata
Input geometrico semplice con grafici illustrativi
Inserimento libero di geometrie rastremate. La libera selezione dell'angolo di fibratura consente la verifica definita dall'utente delle aree di compressione e di trazione per la flessione
Libreria di materiali completa ed estensibile
Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
Scale di riferimento dei colori nelle tabelle dei risultati
Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
Interfaccia DXF per la preparazione di documenti di produzione in CAD
Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.
Importazione diretta di file stp da vari programmi CAD

RX-TIMBER Continuous Beam | Input

Sono disponibili varie opzioni per la modellazione delle travi. Rappresentazioni grafiche facilitano l'impostazione della geometria. Le modifiche vengono aggiornate automaticamente. L'inflessione degli sbalzi può essere impostata nel progetto allo stato limite di esercizio, indipendentemente dall'inflessione nella campata.

Per inserire i carichi permanenti (ad esempio, la struttura della copertura), è possibile utilizzare una libreria di materiali completa ed estensibile. I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve.

I casi di carico sono visualizzati graficamente e sovrapposti in combinazioni di carico generate automaticamente secondo EC 5. In questo modo, i dati di input richiesti sono ridotti al minimo. Tuttavia, è anche possibile inserire le specifiche del carico manualmente.

RX-TIMBER Continuous Beam | progettazione

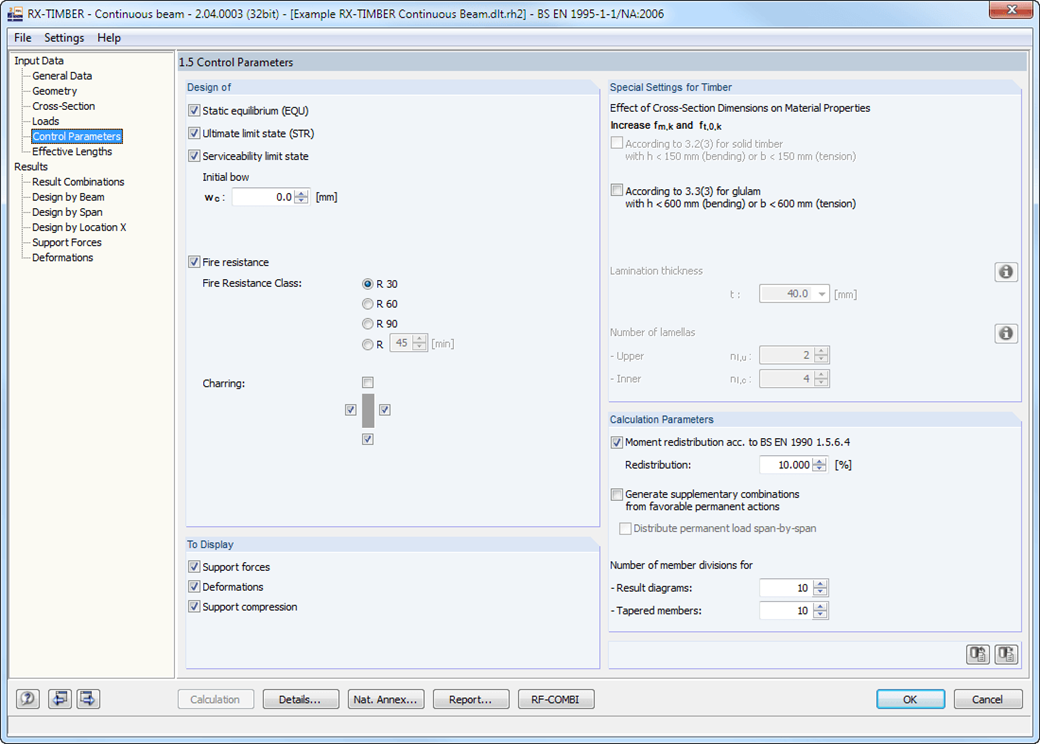

RX-TIMBER Continuous Beam consente di impostare le seguenti specifiche per il calcolo:

Verifica di SLU, SLE e/o resistenza al fuoco
Selezione dei progetti da eseguire
Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
Regolazione dei valori limite raccomandati per lo stato limite di esercizio
Definizione dei parametri per il progetto della resistenza al fuoco eseguito secondo il metodo semplificato
Possibilità di eseguire il progetto delle vibrazioni

RX-TIMBER Continuous Beam | Risultati

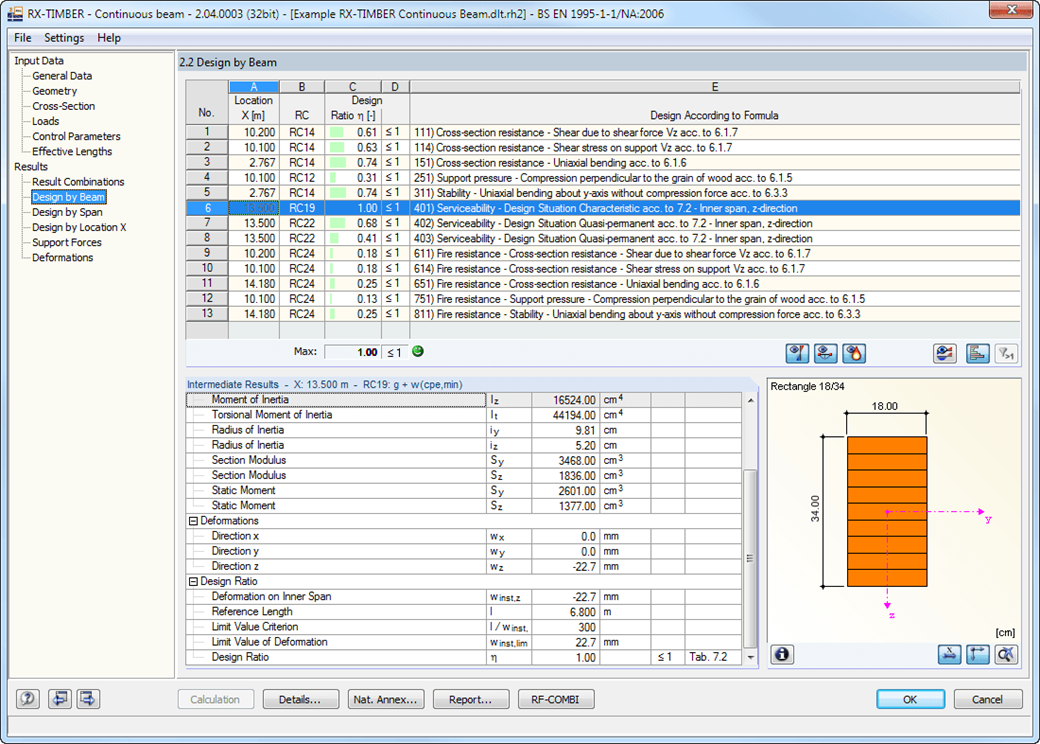

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.
