RX-TIMBER Continuous Beam

O programa RX-TIMBER Continuous Beam foi especialmente desenvolvido para o dimensionamento de vigas de madeira contínuas de acordo com as normas EN 1995-1-1 (Eurocódigo 5) ou DIN 1052:2008-12.

Oferece-lhe várias funções, tais como o dimensionamento de diferentes tipos de vigas (vigas de um vão, contínuas e vigas Gerber), a geração automática de cargas de vento e neve, uma biblioteca de materiais extensível e relações de dimensionamento detalhadas. O programa também suporta verificações de resistência ao fogo, bem como a criação de relatórios de impressão verificáveis.

Cálculo e dimensionamento de vigas contínuas segundo Eurocódigo 5 ou DIN 1052

Total de itens: 4

Eigenständiges Programm RX-HOLZ DLT | barra contínua

RX-TIMBER Continuous Beam | Funções

Os seguintes tipos de geometria podem ser dimensionados:
- Vigas de um vão com e sem consola
- Vigas contínuas com e sem consola
- Vigas articuladas com e sem consola
No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
- DIN EN 1995-1-1/NA:2013-08 (Alemanha)
- NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
- DK EN 1995-1-1/NA:2011-12 (Dinamarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlândia)
- NF EN 1995-1-1/NA:2010-05 (França)
- UNI EN 1995-1-1/NA:2010-09 (Itália)
- NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
- ÖNORM B 1995-1-1:2015-06 (Áustria)
- PN EN 1995-1-1/NA:2010-09 (Polónia)
- SS EN 1995-1-1 (Suécia)
- STN EN 1995-1-1/NA:2008-12 (Eslováquia)
- SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
- CSN EN 1995-1-1:2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
Geração automática de cargas de vento e neve
Muitas reduções opcionais de acordo com a norma selecionada
Entrada simples da geometria com gráficos úteis
Entrada livre de geometrias de secção variável. Através da seleção livre do ângulo de corte de cumeeira, o dimensionamento das zonas de compressão e tração para flexão pode ser especificado pelo utilizador.
Biblioteca de materiais extensa que pode ser expandida pelo utilizador
Determinação de quocientes de verificação, forças nos apoios e deformações
Escalas de referência coloridas nas janelas de resultados
Exportação direta de dados para o MS Excel
Interface DXF para criação de documentos de produção em CAD
Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Importação direta de ficheiros stp de diversos programas CAD

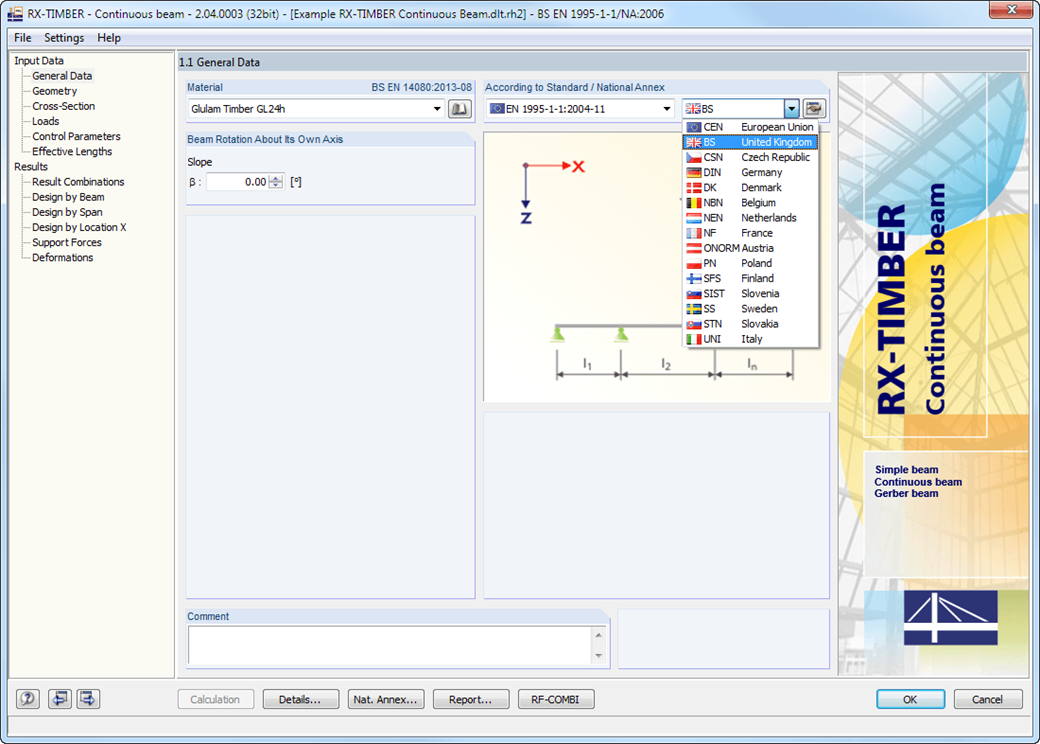

RX-TIMBER Continuous Beam | Entradas

Para a modelação da viga, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente. A flecha das consolas pode ser definida na verificação do estado limite de utilização, independentemente da flecha no vão.

Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura) pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida. Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve.

Os casos de carga são representados graficamente para controlo e sobrepostos em combinações de carga automaticamente geradas segundo o Eurocódigo 5. A entrada de dados é, por isso, reduzida a um mínimo. A definição manual de cargas é também possível.

RX-TIMBER Continuous Beam | Dimensionamento

No módulo Continuous Beam, podem ser definidas as seguintes especificações para o cálculo:

Verificação do estado limite último, estado limite de utilização e/ou proteção contra incêndio
Seleção das verificações que devem ser efetuadas
Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
Ajustamento dos valores limite recomendados para verificação do estado limite de utilização
Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
Definição se a verificação da vibração deve ser efetuada

RX-TIMBER Continuous Beam | Resultados

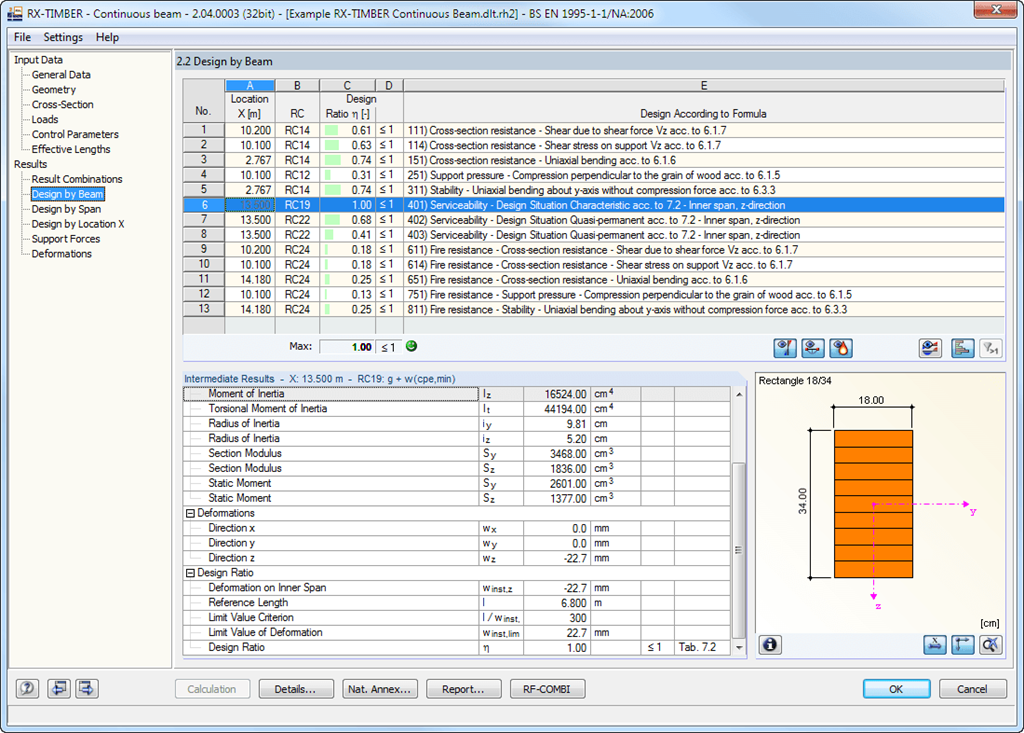

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
