RX-TIMBER Continuous Beam

Program RX-TIMBER Continuous Beam je speciálně navržen pro posouzení spojitých dřevěných nosníků podle EN 1995‑1‑1 (Eurokód 5) nebo DIN 1052:2008‑12.

Nabízí řadu užitečných funkcí, jako je posouzení různých typů nosníků (jednoduché, spojité a Gerberovy nosníky), automatické generování zatížení větrem a sněhem, rozšiřitelná databáze materiálů a detailní využití. Program také podporuje posouzení požární odolnosti a vytváření ověřitelných tiskových protokolů.

Výpočet a posouzení spojitých nosníků podle Eurokódu 5 nebo DIN 1052

Celkový počet: 4

Eigenständiges Programm RX-HOLZ DLT | Spojitý nosník

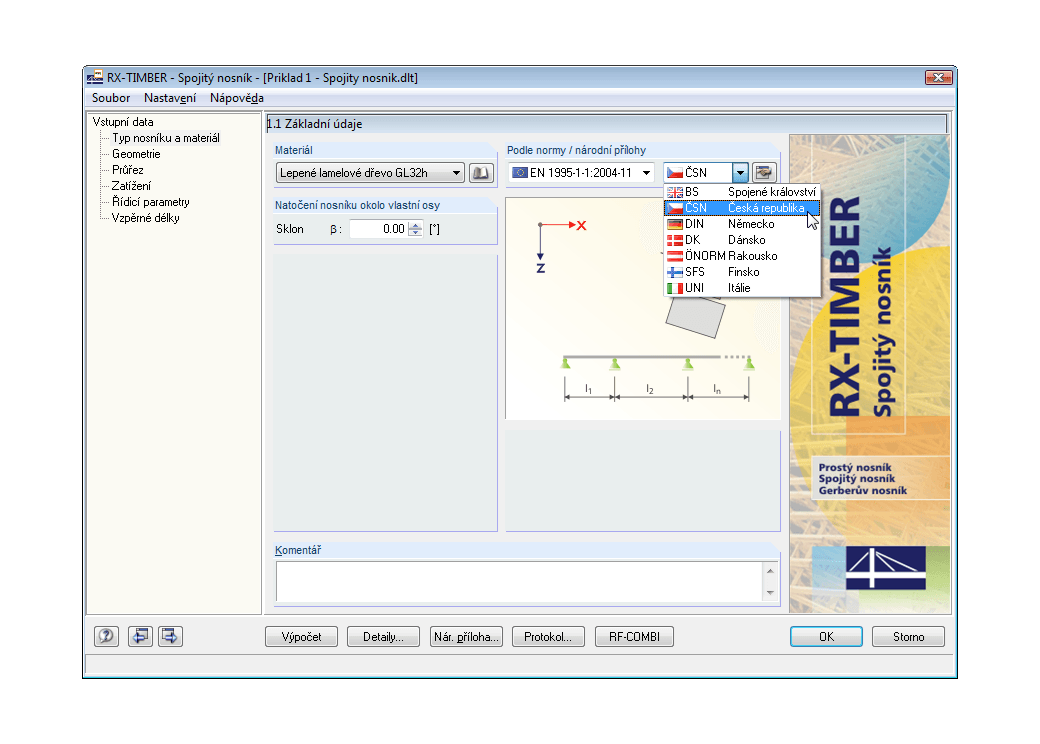

RX-TIMBER Continuous Beam | Základní vlastnosti

Posouzení následujících geometrických modelů:
- Prostý nosník s konzolami a bez konzol
- Spojitý nosník s konzolami a bez konzol
- Gerberův nosník s konzolami a bez konzol
V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
- DIN EN 1995-1-1/NA:2013-08 (Německo)
- NBN EN 1995-1-1/ANB:2012-07 (Belgie)
- DK EN 1995-1-1/NA:2011-12 (Dánsko)
- SFS EN 1995-1-1/NA:2007-11 (Finsko)
- NF EN 1995-1-1/NA:2010-05 (Francie)
- UNI EN 1995-1-1/NA:2010-09 (Itálie)
- NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
- ÖNORM B 1995-1-1:2015-06 (Rakousko)
- PN EN 1995-1-1/NA:2010-09 (Polsko)
- SS EN 1995-1-1 (Švédsko)
- STN EN 1995-1-1/NA:2008-12 (Slovensko)
- SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
- ČSN EN 1995-1-1:2007-09 (Česká republika)
- BS EN 1995-1-1/NA:2009-10 (Velká Británie)
Automatické generování zatížení větrem a sněhem
Nejrůznější možnosti redukce podle zvolené normy
Snadné zadávání geometrie s doprovodnou grafikou
Libovolné zadání geometrie náběhu. Volný výběr úhlu natočení vláken umožňuje uživatelské nastavení posouzení tlačených a tažených oblastí pro ohyb
Rozsáhlá a rozšiřitelná databáze materiálů
Stanovení využití, podporových sil a deformací
Barevné referenční stupnice v tabulkách výsledků
Přímý export dat do MS Excel
DXF rozhraní pro přípravu výrobní dokumentace v CAD
Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.
Přímý import dat ve formátu stp z různých CAD programů

RX-TIMBER Continuous Beam | Údaje

Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Pro posouzení mezního stavu použitelnosti je možné nastavit průhyb konzoly nezávisle na průhybu pole nosníku.

Pro zadávání stálých zatížení (např. střešní konstrukce) je k dispozici rozsáhlá a rozšiřitelná databáze materiálů. Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem.

Zatěžovací stavy jsou pro kontrolu znázorněny graficky a zatížení se kombinují v automaticky generovaných kombinacích zatěžovacích stavů podle EC 5. Tím se požadovaná vstupní data redukují na minimum. Zatížení lze definovat také ručně.

RX-TIMBER Continuous Beam | Dimenzování,

V programu RX-TIMBER Continuous Beam lze definovat následující parametry výpočtu:

Posouzení MSÚ, MSP a/nebo požární odolnosti
Výběr požadovaných posouzení
Nastavení zobrazení podporových sil a deformací
Úprava doporučených mezních hodnot pro mezní stav použitelnosti
Definice parametrů pro posouzení požární odolnosti podle zjednodušené metody
Volitelné posouzení kmitání

RX-TIMBER Continuous Beam | Výsledky

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
