Programmes autonomes - Structures en bois

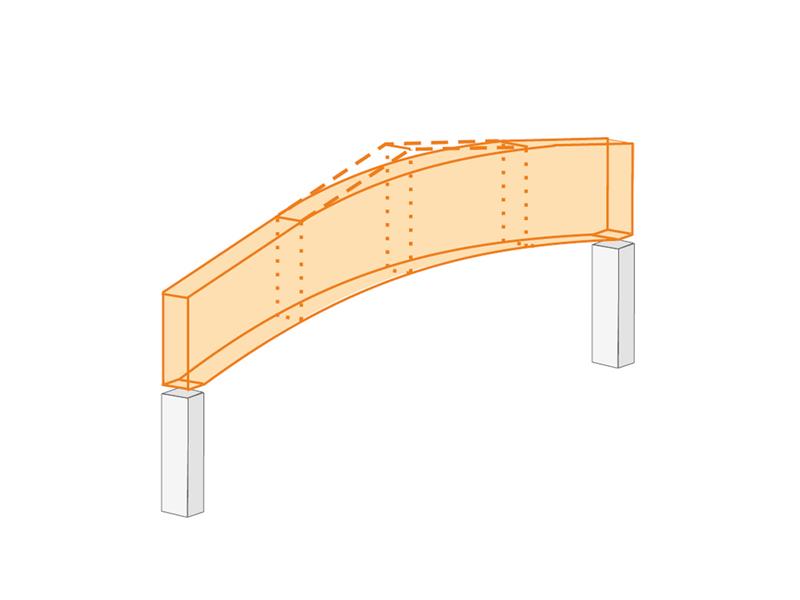

Le programme RX-TIMBER Glued-Laminated Beam est un logiciel de calcul de structure spécialisé dans la vérification des poutres en bois lamellé-collé. Il vous aide à calculer de longues travées de poutres en bois lamellé-collé dans huit types de poutres différentes (parallèles, toiture à un seul versant, à versant, etc.). Il est possible de considérer des éléments de raidissement typiques pour la traction transversale, par exemple, les barres d'acier collées.

Il vous permet d'effectuer des vérifications à l'état limite ultime et à l'état limite de service selon l'EN 1995-1-1 (EC 5) et éventuellement la norme DIN 1052:2008-12. Le programme fournit une vaste bibliothèque de catégories de matériaux, de générateurs de charges pour les charges de vent et de neige et prend en charge la vérification de la résistance au feu.

Le programme RX-TIMBER Continuous Beam a été conçu pour le calcul de poutres continues en bois selon l'EN 1995-1-1 (Eurocode 5) ou la DIN 1052:2008-12.

Il offre de nombreuses fonctionnalités telles que la vérification de différents types de poutres (à travée simple, continue et Gerber), la génération automatique des charges de vent et de neige, une bibliothèque de matériaux extensible et des ratios de vérification détaillés. Le programme prend également en charge la vérification de la résistance au feu et la création de rapports d'impression vérifiables.

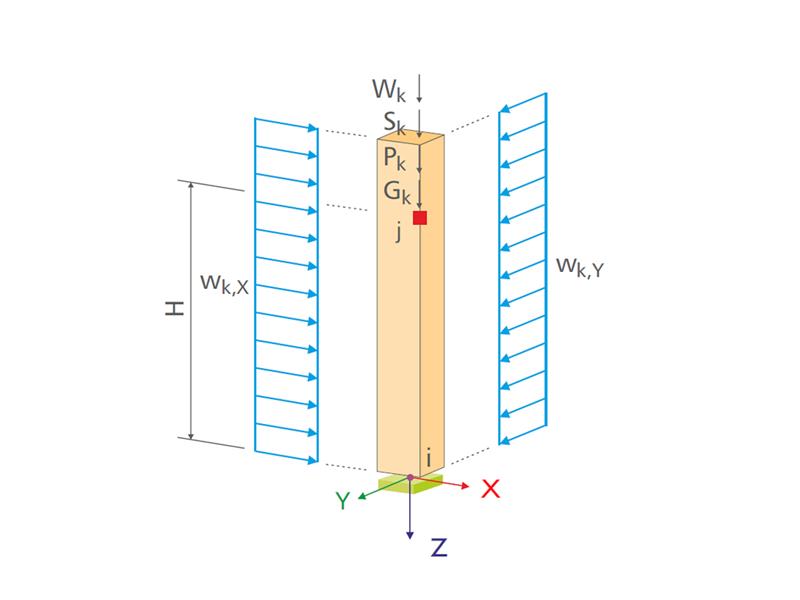

RX-TIMBER Column est un logiciel de calcul de structure autonome permettant de calculer des poteaux en bois selon l'EN 1995-1-1 (EC 5) ou la DIN 1052:2008-12. Il vous permet de calculer différents types de poteaux, fournit une bibliothèque complète de matériaux et des paramètres détaillés pour la vérification de la résistance au feu.

D'autres fonctionnalités incluent la définition des déformations limites pour les vérifications à l'ELS, la détermination des ratios de vérification et des forces d'appui ainsi que la génération des charges de vent et de neige. Le logiciel fournit également un rapport d'impression vérifiable.

RX-TIMBER Purlin effectue la vérification à l'état limite ultime et de service ainsi que l'analyse de la résistance au feu des poutres selon l'EN 1995-1-1 ou la DIN 1052:2008-12.

En plus de la génération automatique et précise des charges, y compris les combinaisons correspondantes des cas respectifs, ce programme vous permet de calculer les organes d'assemblage nécessaires dans la zone de couplage.

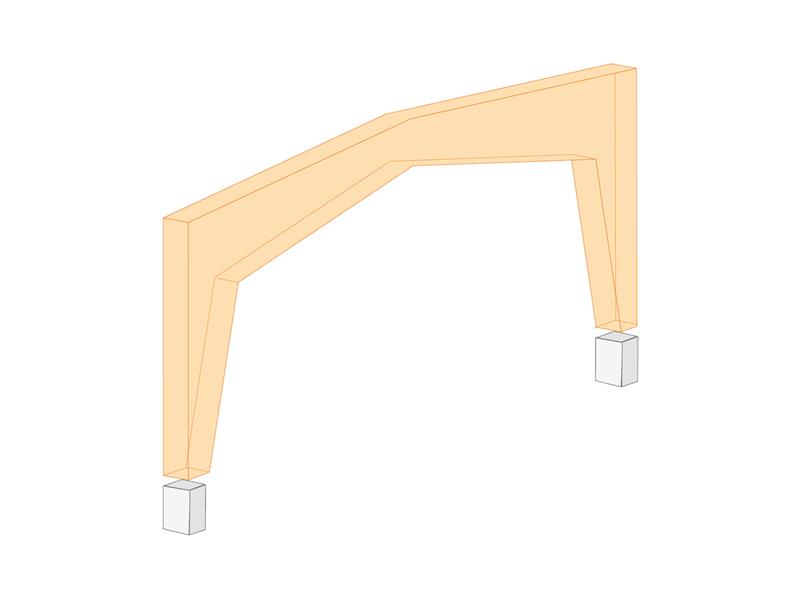

RX-TIMBER Frame permet de calculer différentes formes géométriques telles que des demi-portiques symétriques/asymétriques, des poteaux inclinés à l'intérieur/à l'extérieur et des connecteurs avec/sans. L'orientation du fil des lamelles peut être définie. De plus, il fournit une entrée géométrique simple, une génération automatique des charges de vent et de neige ainsi que la création des combinaisons nécessaires pour les vérifications à l'état limite ultime, l'état limite de service et de la résistance au feu.

Le logiciel comprend une bibliothèque complète et extensible de matériaux, une bibliothèque pour les charges permanentes, l'attribution aux classes de service et la spécification des catégories de charge imposées. Il permet de déterminer les ratios de vérification, les efforts d'appui et les déformations, des échelles de couleur dans les fenêtres de résultats, une exportation directe des données vers MS Excel ainsi qu'une interface DXF pour la création de documents de production en CAO.

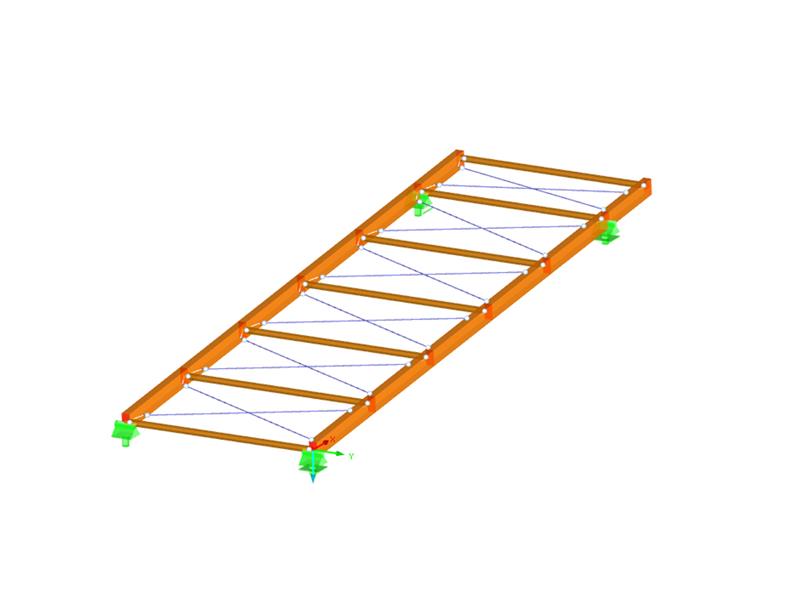

RX-TIMBER Brace vous permet de calculer des contreventements de raidissement dans des structures en bois selon l’EN 1995-1-1 (EC 5) ou la DIN 1052:2008-12. Il propose des fonctionnalités telles que la vérification de différentes formes de toiture avec une sélection libre de diagonales de raidissement, une entrée géométrique facile, une génération automatique de charges de vent et la création des combinaisons nécessaires pour les vérifications à l'état limite ultime, l'état limite de service et de la résistance au feu.

Les autres fonctionnalités incluent une bibliothèque complète de matériaux, la détermination des ratios de vérification, la détermination des efforts d'appui et des déformations, ainsi que des échelles de couleur dans les fenêtres de résultats.

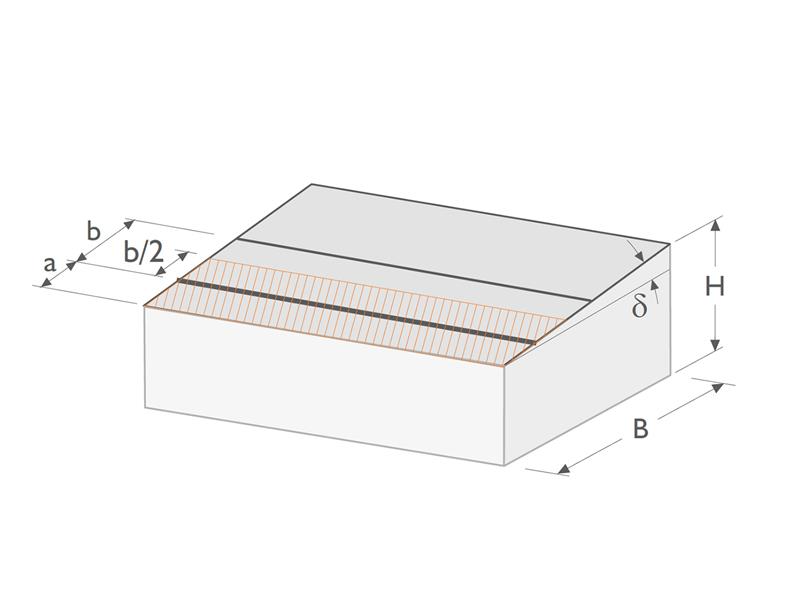

RX-TIMBER Roof est un logiciel spécialisé dans la vérification des toitures en bois selon l'EN 1995-1-1 et d'autres normes nationales. Les principales caractéristiques du programme sont la possibilité de calculer différents types de toitures telles que les toitures-terrasses, à un seul versant ou à deux versants, la génération automatique de charges, la création des combinaisons nécessaires pour les différentes vérifications et une bibliothèque de matériaux définie par l'utilisateur.

Le logiciel permet également d'entrer facilement la géométrie, de déterminer les ratios de vérification, les efforts d'appui et les déformations, ainsi que des échelles de référence colorées dans les fenêtres de résultats.
