RX-TIMBER Frame

RX-TIMBER Frame permet d'effectuer la vérification à l'état limite ultime et à l'état limite de service ainsi que la vérification de la résistance au feu des portiques tri-articulés selon l'EN 1995-1-1 (EC 5).
Optional können Sie die Nachweise auch gemäß DIN 1052:2008-12 führen. Il est également possible d'effectuer la vérification de la résistance au feu selon l'EN 1995-1-2 ou la DIN 4102 Partie 22.

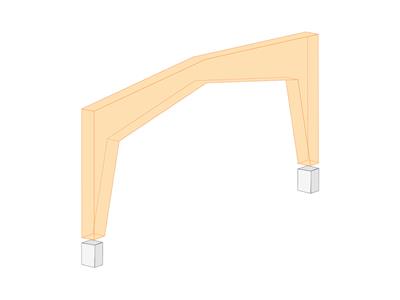

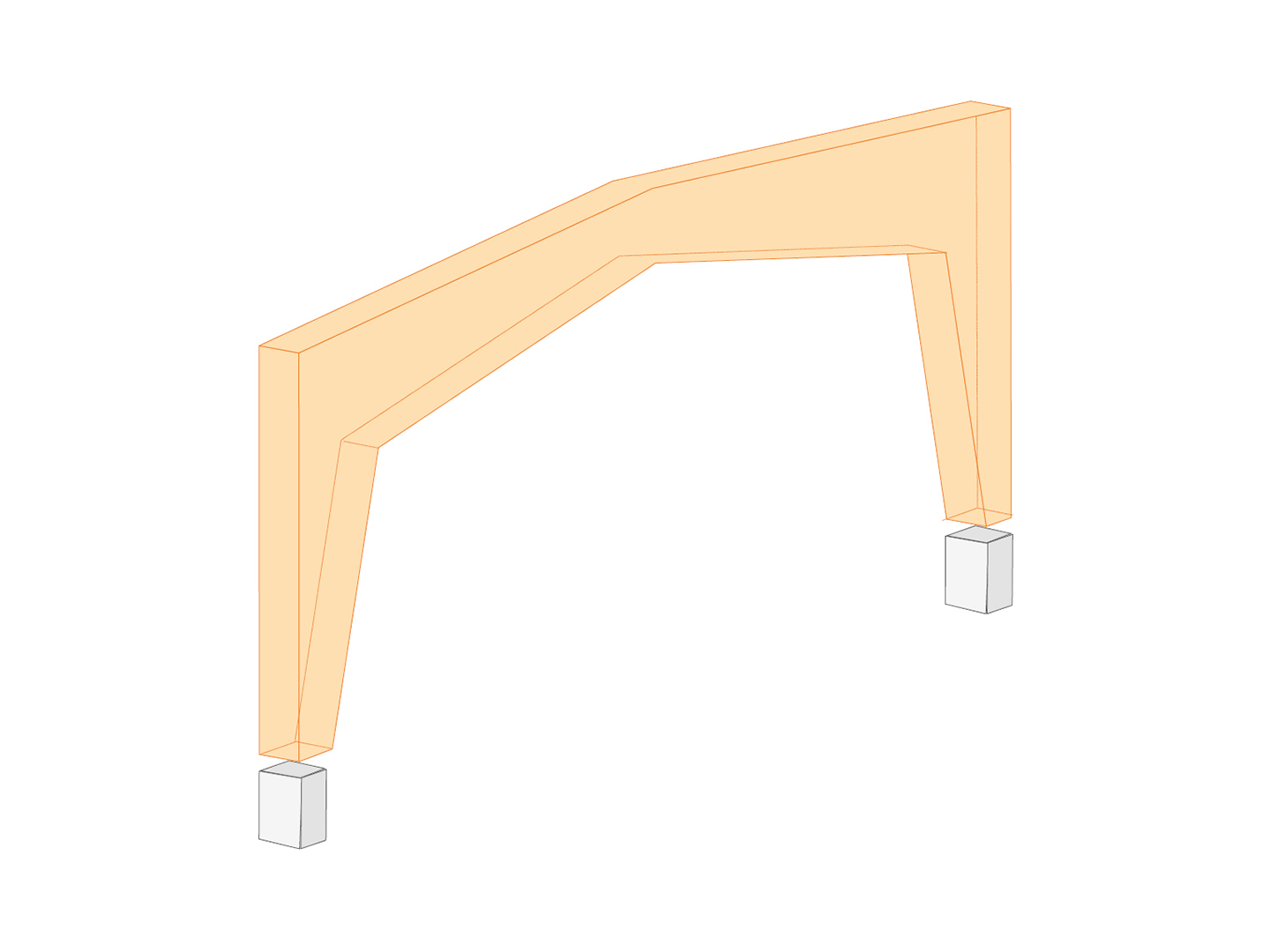

Vérification de portiques tri-articulés avec entures

Nombre total d'articles : 4

Eigenständiges Programm RX-HOLZ Rahmen | Châssis à trois articulations avec assemblages par articulations

RX-TIMBER Frame | Fonctionnalités

Vérification des types géométriques suivants :
- Symétrique/ asymétrique
- Demi-portique
- Poteau incliné à l'intérieur / à l'extérieur
- Partie intermédiaire avec / sans
La direction des lamelles peut être définie comme parallèle au bord intérieur ou extérieur
Pour la vérification selon l'EC 5 (EN 1995), les annexes nationales (AN) suivantes sont disponibles:
- DIN EN 1995-1-1/NA:2013-08 (Allemagne)
- NBN EN 1995-1-1/ANB:2012-07 (Belgique)
- DK EN 1995-1-1/NA:2011-12 (Danemark)
- SFS EN 1995-1-1/NA:2007-11 (Finlande)
- NF EN 1995-1-1/NA:2010-05 (France)
- UNI EN 1995-1-1/NA:2010-09 (Italie)
- NEN EN 1995-1-1/NB:2007-11 (Pays-Bas)
- ÖNORM B 1995-1-1:2015-06 (Autriche)
- PN EN 1995-1-1/NA:2010-09 (Pologne)
- SS EN 1995-1-1 (Suède)
- STN EN 1995-1-1/NA:2008-12 (Slovaquie)
- SIST EN 1995-1-1/A101:2006-03 (Slovénie)
- CSN EN 1995-1-1:2007-09 (République tchèque)
- BS EN 1995-1-1/NA:2009-10 (Royaume-Uni)
Entrée de géométrie simple avec graphiques illustrés
Génération automatique des charges de vent et de neige
Création automatique des combinaisons requises pour les états limites ultimes et de service, ainsi que pour la vérification de la résistance au feu
Possibilité de définir des cas de charge et des applications de charge
Vaste bibliothèque de matériaux pour les deux normes
Extension facultative de la bibliothèque de matériaux par d'autres matériaux
Vaste bibliothèque de charges permanentes
Attribution des classes de service du cadre et spécification des catégories de classe de service
Détermination des rapports de calcul, des efforts d'appui et des déformations
Icône d'information indiquant que la vérification est réussie ou non
Échelles de référence de couleurs dans les tableaux de résultats
Export direct des données dans MS Excel
Interface DXF pour la préparation des documents de production en CAO
Langages du programme : anglais, allemand, tchèque, italien, espagnol, français, portugais, polonais, chinois, néerlandais et russe
Rapport d'impression vérifiable avec toutes les vérifications requises. Rapport d'impression disponible dans plusieurs langues de sortie; par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois et néerlandais.

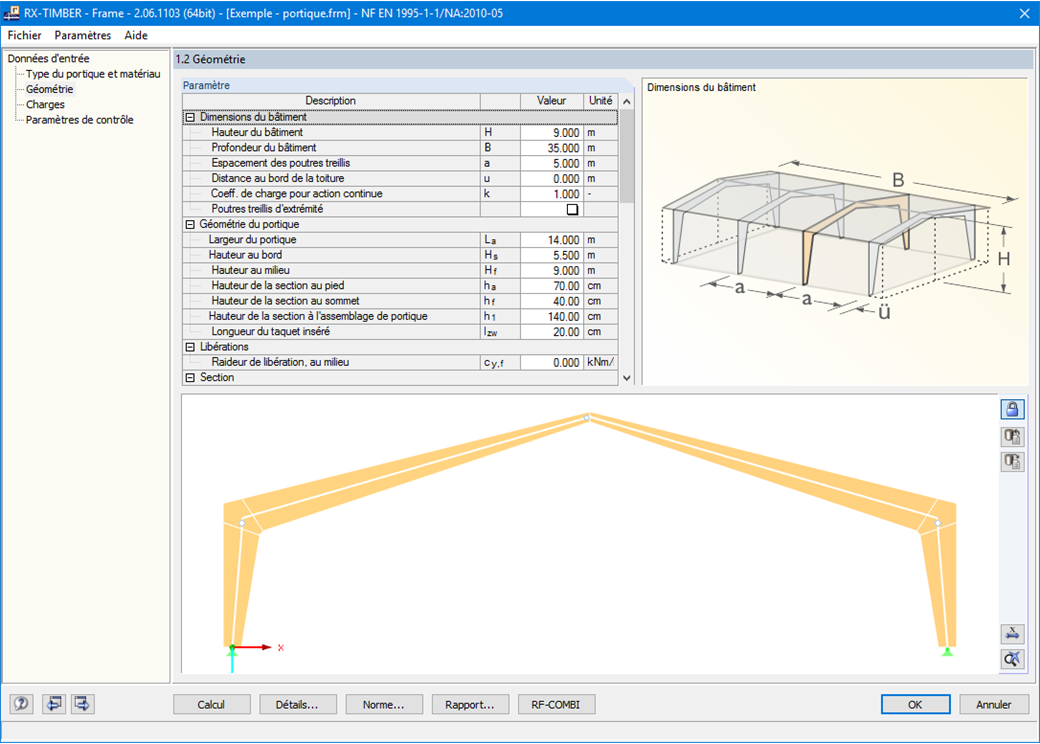

RX-TIMBER Frame | Données d'entrée

Il existe différentes options disponibles pour la modélisation des charpentes. Les représentations graphiques facilitent l'entrée de la géométrie. Les modifications sont immédiatement prises en compte et appliquées. Les dimensions de base et les données géométriques sont entrées dans des tableaux. Lors de l'entrée, le programme vérifie les conditions requises pour la création de poutres (par exemple, des lamelles formant une courbe) selon la norme définie. Les paramètres géométriques les plus importants sont mis à jour et affichés.

La catégorie de bois appropriée peut être sélectionnée dans la bibliothèque de matériaux. Toutes les classes de matériau pour le lamellé-collé, le bois feuillu, le peuplier et le bois résineux spécifiées dans l'EN 1995-1-1 sont disponibles. De plus, vous pouvez créer une classe de résistance avec des propriétés de matériau définies par l'utilisateur afin d'élargir la bibliothèque. Les charges permanentes (par exemple, la structure de la toiture) peuvent également être entrées à l'aide de la bibliothèque de matériaux complète et extensible.

Les générateurs intégrés dans RX-TIMBER Purlin permettent de générer facilement des cas de charge de vent et de neige. Cliquez sur les boutons d'information pour afficher la carte des zones de vent et de neige du pays concerné. La zone correspondante peut être sélectionnée avec un double-clic. Les cas de charge peuvent être contrôlés graphiquement. Cependant, vous pouvez également entrer les spécifications de charge manuellement. Selon les charges générées, le programme crée automatiquement des combinaisons pour les états limites ultimes et de service ainsi que pour la vérification de la résistance au feu en arrière-plan. Les combinaisons générées peuvent être considérées ou ajustées par des spécifications définies par l'utilisateur.

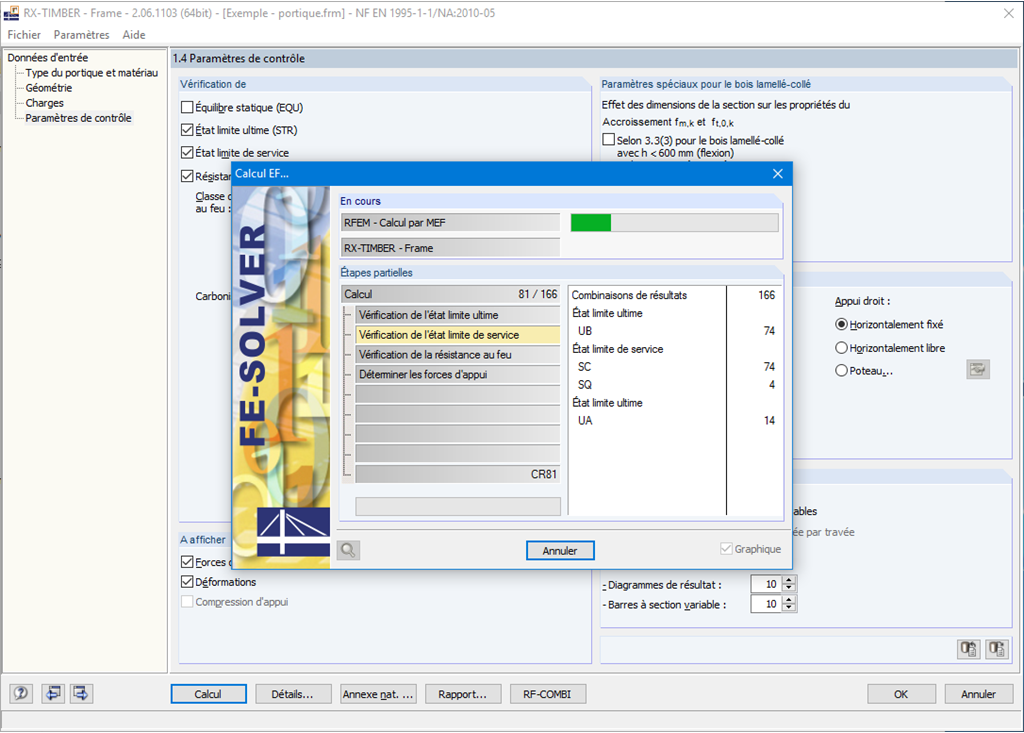

RX-TIMBER Frame | Vérification

Dans RX-TIMBER Frame, les paramètres de calculs suivants peuvent être définis pour le calcul :

Vérification de l'ELU, de l'ELS et/ou de la résistance au feu Sélection des types de vérification à effectuer
Décision si les forces d'appui et les déformations sont à déterminer
Ajustement des valeurs limites recommandées pour les analyses de déformation
Définition libre des paramètres pour la vérification de la protection incendie effectuée selon la méthode simplifiée
Augmentation des rigidités en flexion pour les déformations en flexion à extrémité plate

La séparation des cas de conception permet une analyse flexible d'actions spécifiques même pour les contrôles individuels de stabilité. Le type de conception que vous souhaitez effectuer peut être définie par des paramètres de contrôle.

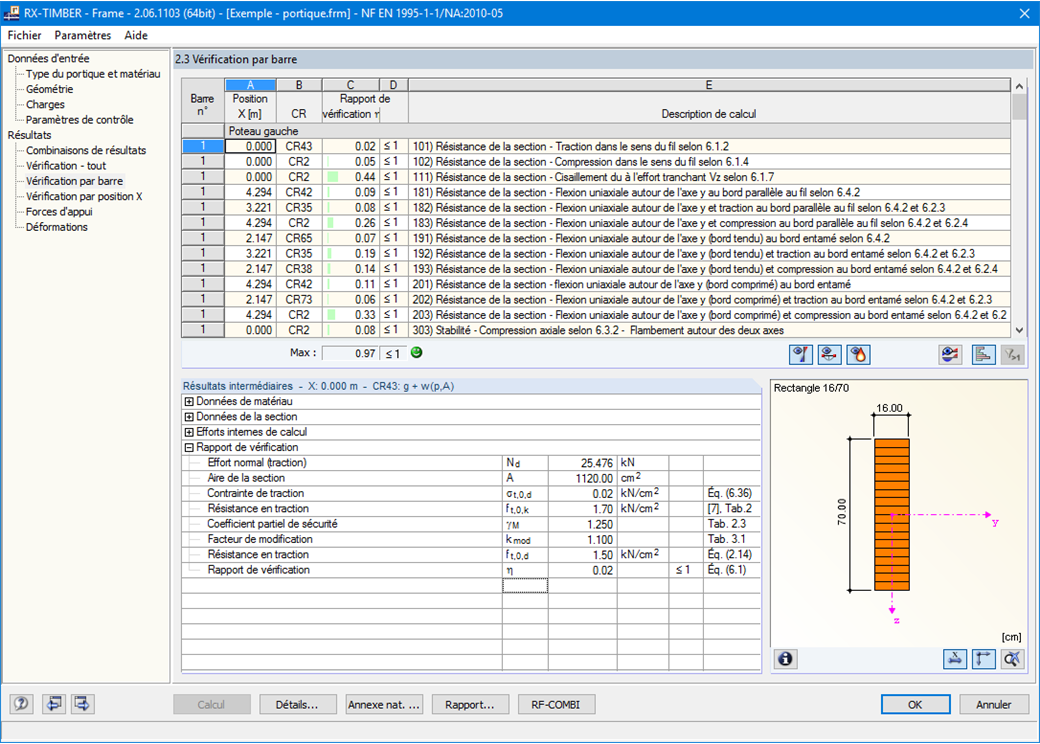

RX-TIMBER Frame | résultats

Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères. La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent y être affichés.

Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. De plus, vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.
