RX-TIMBER Frame

RX-TIMBER Frame выполняет расчёт по предельным состояниям по несущей способности и пригодности к эксплуатации, а также расчёт на огнестойкость по норме EN 1995‑1‑1 (EC 5).
Дополнительно можно выполнить расчёт по DIN 1052:2008‑12. Кроме того, можно выполнить расчёт на огнестойкость по нормам EN 1995‑1‑2 или DIN 4102, часть 22.

Расчет трёхшарнирных рам с зубчатыми соединениями

Всего позиций: 4

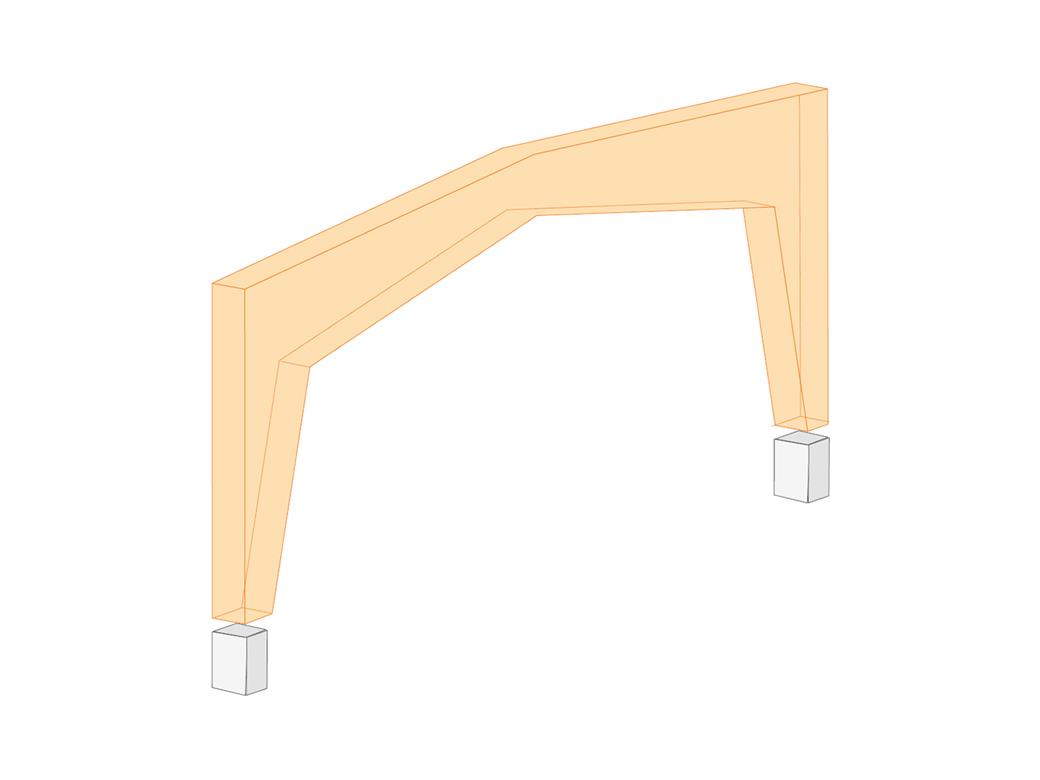

Eigenständiges Programm RX-HOLZ Rahmen | Трехшарнирные рамы с шарнирными соединениями

RX-TIMBER Frame | Характеристики

Расчет следующих геометрических типов:
- Симметричная / асимметричная
- Полурама
- Колонна с уклоном внутрь / наружу
- С промежуточным элементом или без него
Направление ламелей может быть задано как параллельное внутреннему или внешнему краю
Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
- DIN EN 1995-1-1/NA:2013-08 (Германия)
- NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
- DK EN 1995-1-1/NA:2011-12 (Дания)
- SFS EN 1995-1-1/NA:2007-11 (Финляндия)
- NF EN 1995-1-1/NA:2010-05 (Франция)
- UNI EN 1995-1-1/NA:2010-09 (Италия)
- NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
- ÖNORM B 1995-1-1:2015-06 (Австрия)
- PN EN 1995-1-1/NA:2010-09 (Польша)
- SS EN 1995-1-1 (Швеция)
- STN EN 1995-1-1/NA:2008-12 (Словакия)
- SIST EN 1995-1-1/A101:2006-03 (Словения)
- CSN EN 1995-1-1:2007-09 (Чехия)
- BS EN 1995-1-1/NA:2009-10 (Великобритания)
Простой ввод геометрии с помощью наглядной графики
Автоматическое создание ветровых и снеговых нагрузок
Автоматическое создание требуемых сочетаний для предельных состояний по несущей способности и пригодности к эксплуатации, а также для расчета на огнестойкость
Возможность определения загружений и приложений нагрузок
Обширная база данных материалов для обоих нормативов
Возможность расширения базы данных материалов
Обширная база данных постоянных нагрузок
Присвоение каркаса классам сооружений и определение категорий классов сооружений
Определение расчетных соотношений, опорных реакций и деформаций
Информационный значок, указывающий на успешный или неудачный расчет
Цветовые шкалы значений в таблицах результатов
Прямой экспорт данных в программу MS Excel
Интерфейс DXF для подготовки производственных документов в CAD
Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.

RX-TIMBER Frame | Ввод данных

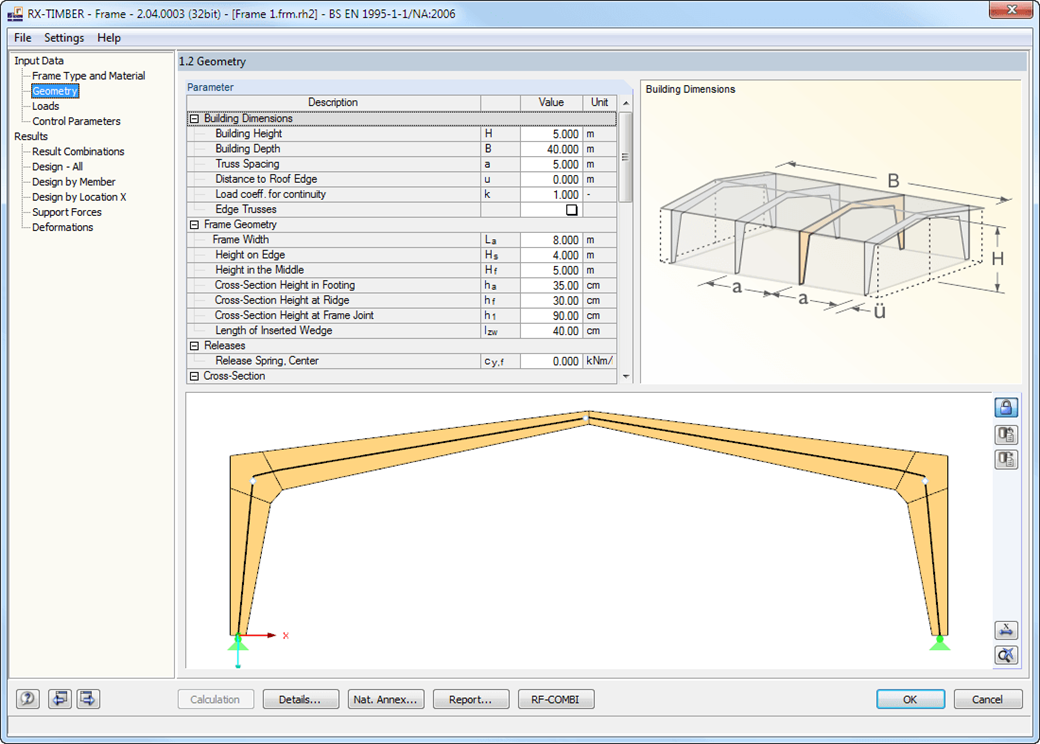

Существует множество способов моделирования рам. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически. Основные размеры, а также геометрические параметры вводятся в таблицы. Во время ввода данных, программа проверяет условия, необходимые для создания балки (например, пластины образующие кривую) в соответствии с заданными стандартами. Наиболее важные параметры геометрии обновляются и отображаются.

Соответствующий класс древесины можно выбрать из библиотеки материалов. Доступны все классы материалов, указанные в норме EN 1995-1-1, для дощатоклееной древесины, лесоматериала лиственных и хвойных пород. Более того, можно генерировать класс прочности на основе характеристик материалов, задаваемых пользователем, для расширения базы данных. Для ввода постоянных нагрузок (например, конструкции кровли) Вы также можете использовать обширную и расширяемую библиотеку материалов.

Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. С помощью щелчка мыши по информационной кнопке Вы можете отобразить карту ветровых и снеговых зон для соответствующей страны. Выбор соответствующей зоны осуществляется с помощью двойного нажатия кнопки мыши. Расчетные варианты нагрузки можно проверить графически. Спецификации нагрузок также можно задать вручную. В соответствии с генерированными нагрузками, программа автоматически в фоновом режиме создает сочетания для предельного состояния по прочности, предельного состояния по пригодности к эксплуатации и для расчета огнеупорности. Генерированные сочетания могут быть учтены в расчете или изменены с помощью параметров, заданных пользователем.

RX-TIMBER Frame | Расчёт

Вы можете задать следующие параметры расчета:

Расчет предельного состояния по прочности (ПС 1г), предельного состояния по пригодности к эксплуатации (ПС 2г) и/или на огнестойкость Выбор расчетов, которые должны быть выполнены
Выбор отображения опорных реакций и деформаций
Настройка рекомендованных предельных значений в соответствии с уравнениями с (40) по (42) для анализа деформаций
Определение параметров для расчета на огнестойкость в соответствии с упрощенным методом
Увеличение жесткости при изгибе для плоских деформаций изгиба

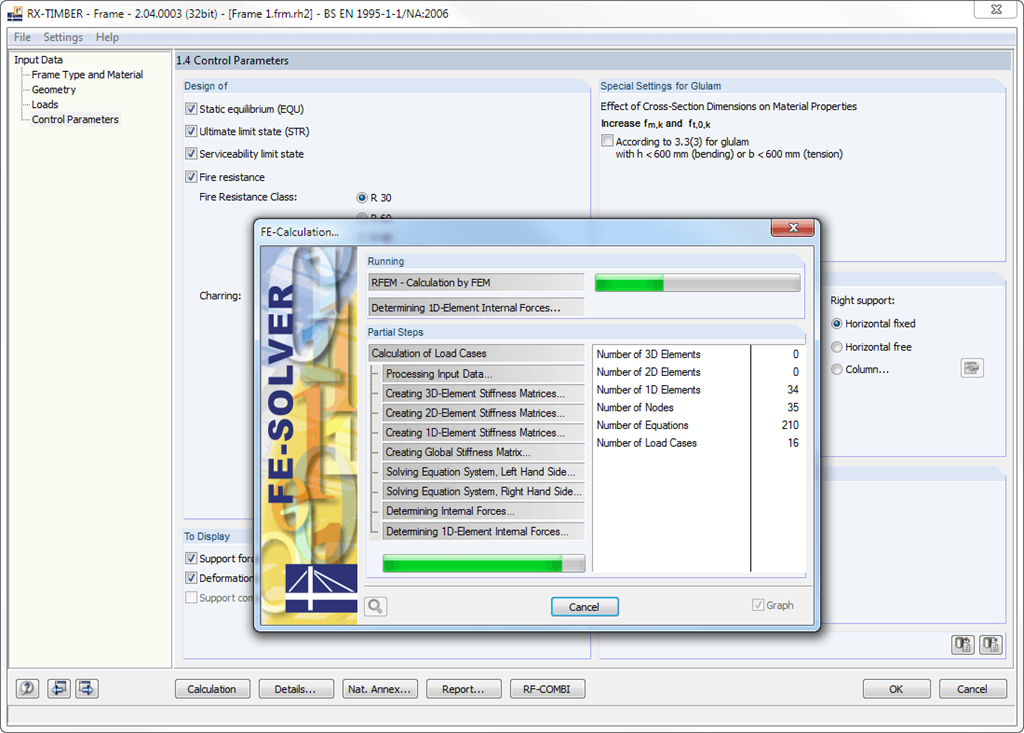

Отдельные расчетные состояния допускают гибкий анализ особых воздействий, а также индивидуальную проверку устойчивости. Тип расчета, который будет выполнен, можно задать в окне Контрольные параметры.

RX-TIMBER Frame | Результаты

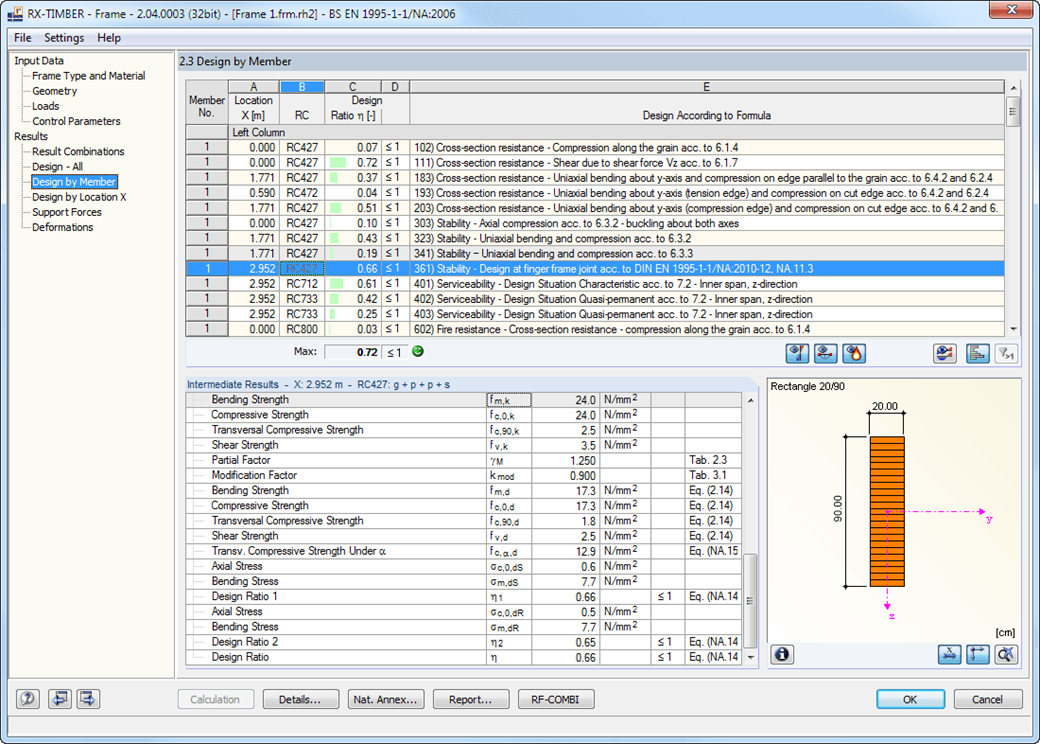

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям. Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.
