RX-TIMBER Frame

RX-TIMBER Frame posuzuje trojkloubové rámy pro mezní stav únosnosti, použitelnosti a požární odolnost podle EN 1995‑1‑1 (EC 5).
Volitelně lze provést posouzení podle DIN 1052:2008‑12. Kromě toho je možné posouzení požární odolnosti podle EN 1995‑1 2 nebo DIN 4102 část 22.

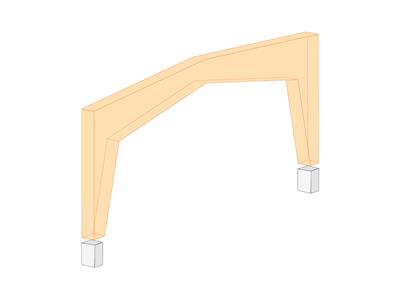

Výpočet trojkloubových dřevěných rámů se zubovitými spoji

Celkový počet: 4

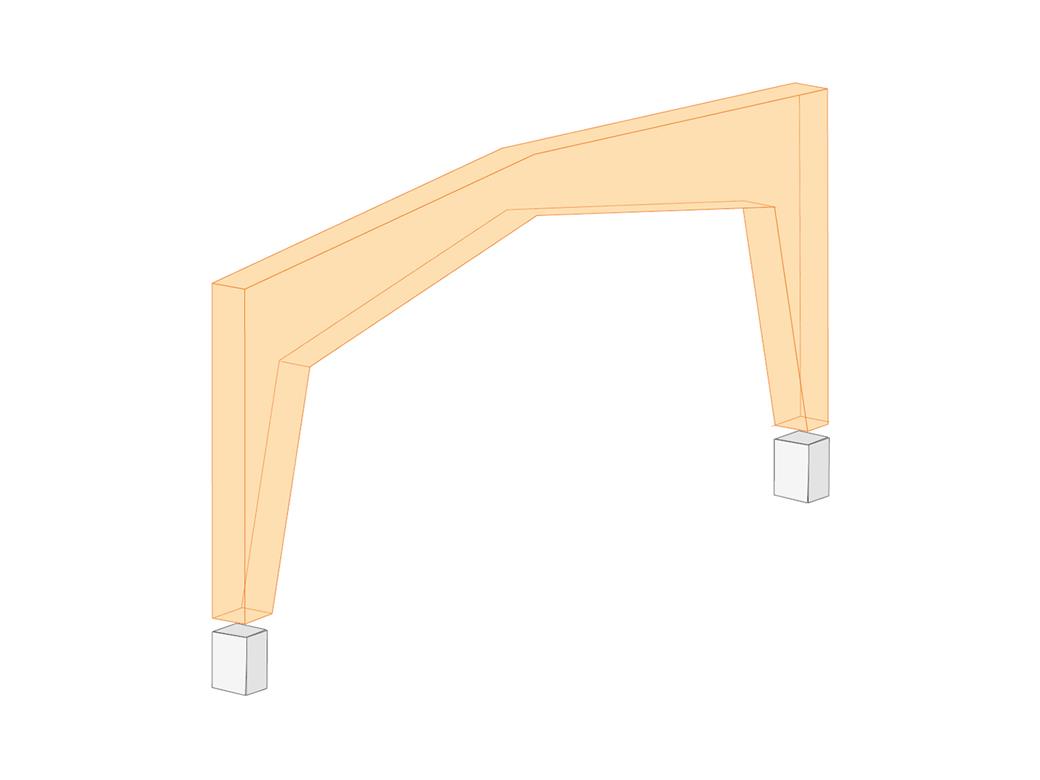

Eigenständiges Programm RX-HOLZ Rahmen | Tříkloubové rámy s přípoji na prstech

RX-TIMBER Frame | Základní vlastnosti

Posouzení následujících geometrických modelů:
- Symetrický/nesymetrický rám
- Polorám
- Rám se sloupy s vnitřním nebo vnějším náběhem
- Rám s mezikusem nebo bez mezikusu
Směr lamel lze definovat rovnoběžně s vnitřní nebo vnější hranou
V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
- DIN EN 1995-1-1/NA:2013-08 (Německo)
- NBN EN 1995-1-1/ANB:2012-07 (Belgie)
- DK EN 1995-1-1/NA:2011-12 (Dánsko)
- SFS EN 1995-1-1/NA:2007-11 (Finsko)
- NF EN 1995-1-1/NA:2010-05 (Francie)
- UNI EN 1995-1-1/NA:2010-09 (Itálie)
- NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
- ÖNORM B 1995-1-1:2015-06 (Rakousko)
- PN EN 1995-1-1/NA:2010-09 (Polsko)
- SS EN 1995-1-1 (Švédsko)
- STN EN 1995-1-1/NA:2008-12 (Slovensko)
- SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
- ČSN EN 1995-1-1:2007-09 (Česká republika)
- BS EN 1995-1-1/NA:2009-10 (Velká Británie)
Snadné zadávání geometrie s doprovodnou grafikou
Automatické generování zatížení větrem a sněhem
Automatické vytváření požadovaných kombinací pro posouzení mezního stavu únosnosti, použitelnosti a požární odolnosti
Možnost definice zatěžovacích stavů a působení zatížení
Rozsáhlá databáze materiálů pro obě normy
Volitelné rozšíření databáze materiálů o další materiály
Rozsáhlá databáze stálých zatížení
Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
Stanovení využití, podporových sil a deformací
Stručná informace o splnění, případně nesplnění daného posouzení
Barevné referenční stupnice v tabulkách výsledků
Přímý export dat do MS Excel
DXF rozhraní pro přípravu výrobní dokumentace v CAD
Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.

RX-TIMBER Frame | Údaje

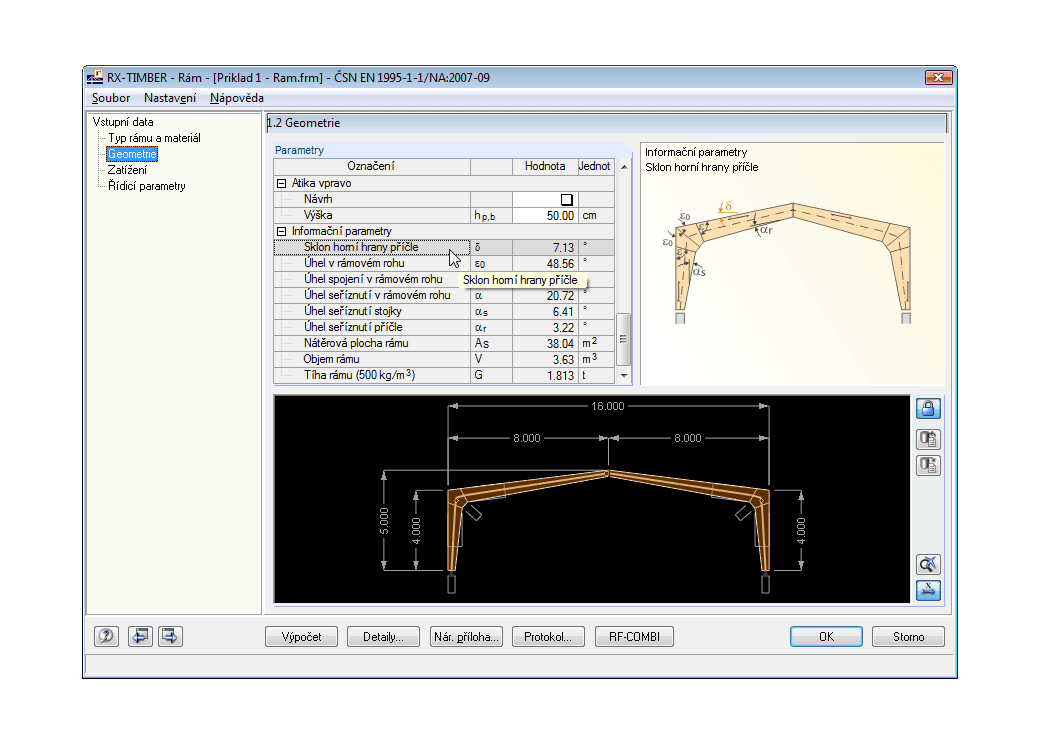

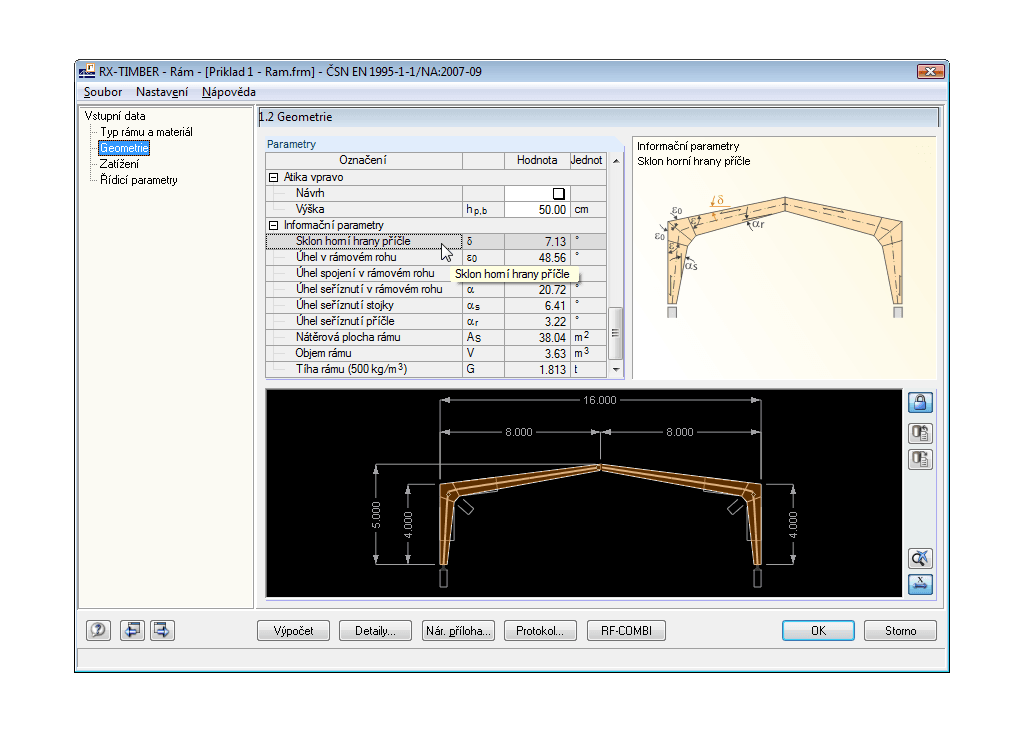

Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Základní rozměry a další geometrické údaje se zadávají ve vstupních tabulkách. Během zadávání se ověřují podmínky nutné pro vytvoření nosníku (např. lamely tvořící křivku) podle zadané normy. Nejdůležitější geometrické parametry se aktualizují a ihned zobrazí.

Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů specifikované v EN 1995-1-1:2004 (EC 5) a vybraných národních přílohách pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu. Stálá zatížení (např. střešní konstrukce) lze zadat také pomocí rozsáhlé a rozšiřitelné databáze materiálů.

Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Informační tlačítka zobrazí mapy s větrnými a sněhovými oblasti dané země. Příslušná zóna se vybere dvojitým kliknutím. Pro kontrolu zadaných údajů jsou zatěžovací stavy znázorněny graficky. Zatížení lze definovat také ručně. Podle vygenerovaných zatížení program automaticky vytvoří kombinace pro mezní stav únosnosti a použitelnosti a pro posouzení požární odolnosti na pozadí. Vygenerované kombinace lze zohlednit při výpočtu a případně je upravit pomocí uživatelsky definovaných nastavení.

RX-TIMBER Frame | Dimenzování,

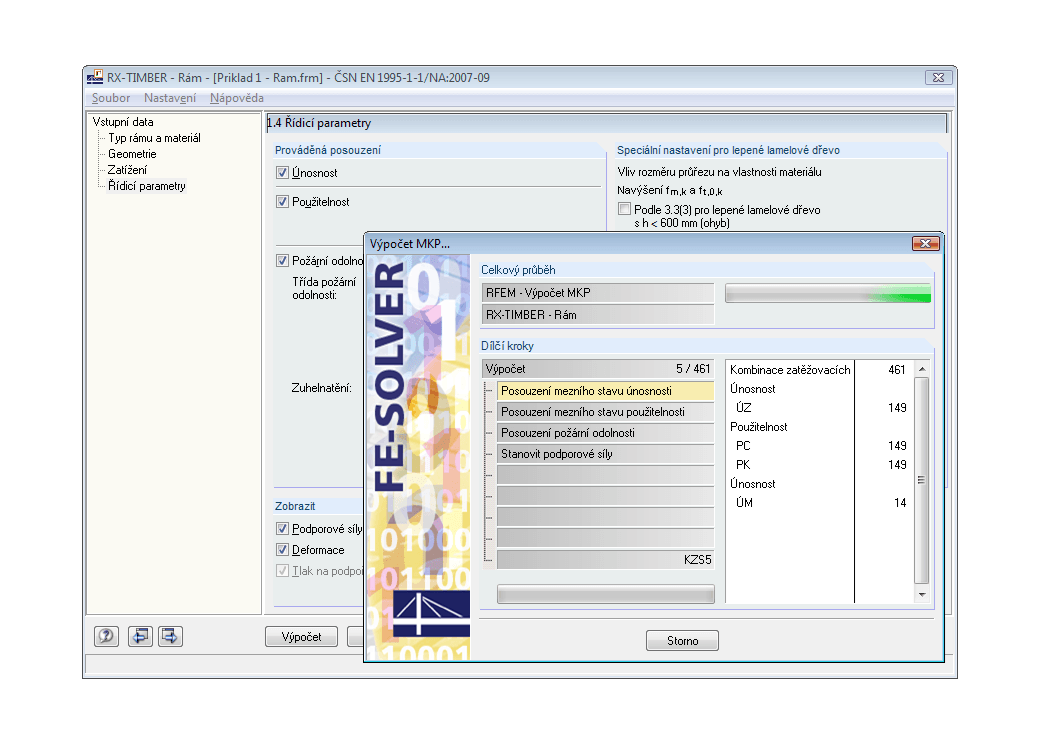

V programu RX-TIMBER Frame lze definovat následující parametry výpočtu:

Posouzení MSÚ, MSP a/nebo požární odolnosti Výběr požadovaných posouzení
Nastavení zobrazení podporových sil a deformací
Přizpůsobení doporučených mezních hodnot deformační analýze
Volná definice parametrů pro posouzení požární odolnosti podle zjednodušené metody
Navýšení pevnosti v ohybu při namáhání ohybem ve směru lepených spár lamel

Jednotlivé návrhové případy umožňují flexibilní posouzení vybraných účinků pro samostatné stabilitní analýzy. Způsob posouzení lze nastavit v řídicích parametrech výpočtu.

RX-TIMBER Frame | Výsledky

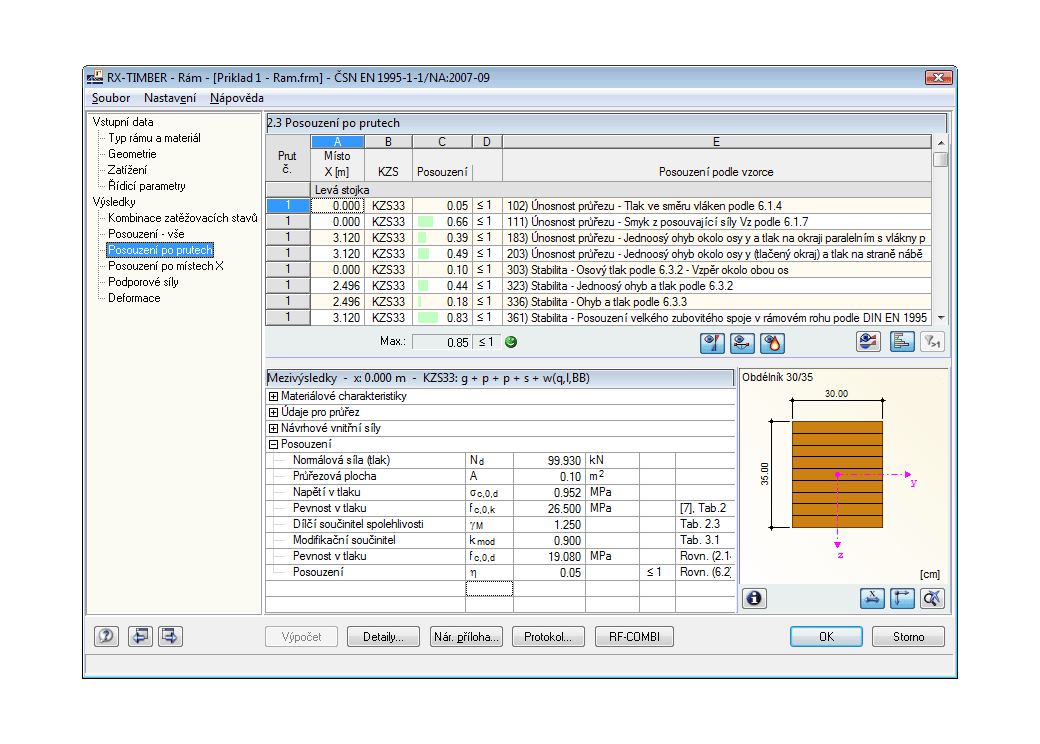

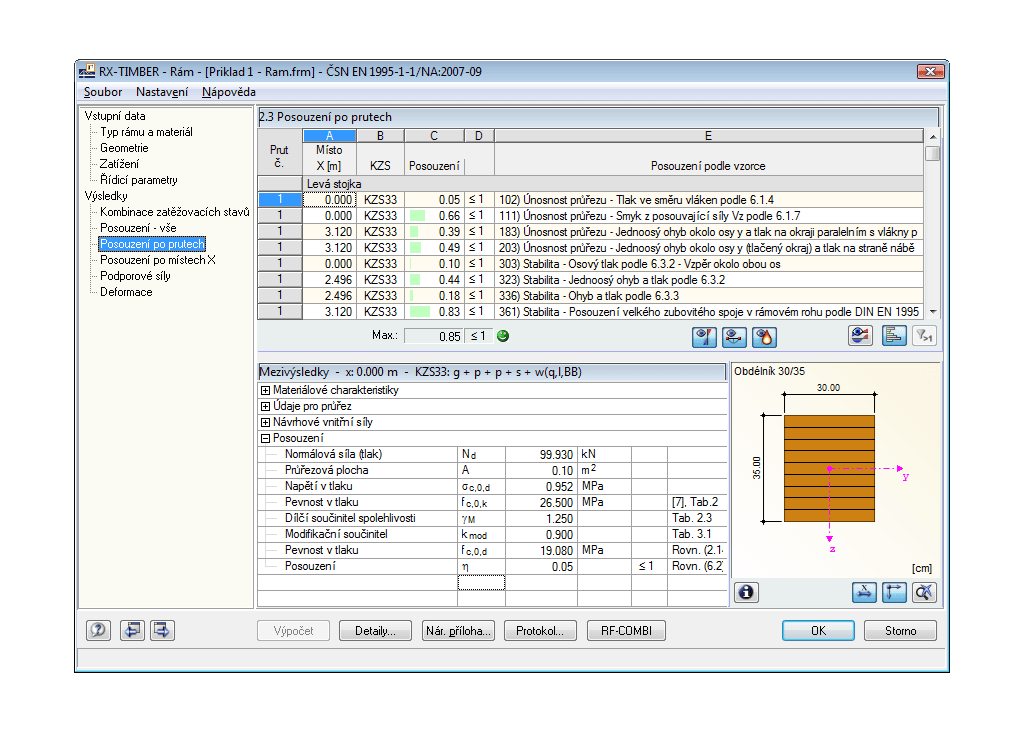

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
