RX-TIMBER Frame

O RX-TIMBER Frame permite dimensionar pórticos triarticulados para o estado limite último, o estado limite de utilização e a resistência ao fogo de acordo com a norma EN 1995-1-1 (EC 5).
Opcionalmente, também pode realizadas as verificações de acordo com a norma DIN 1052:2008-12. Além disso, é possível realizar a verificação da resistência ao fogo de acordo com a EN 1995-1-2 ou DIN 4102 parte 22.

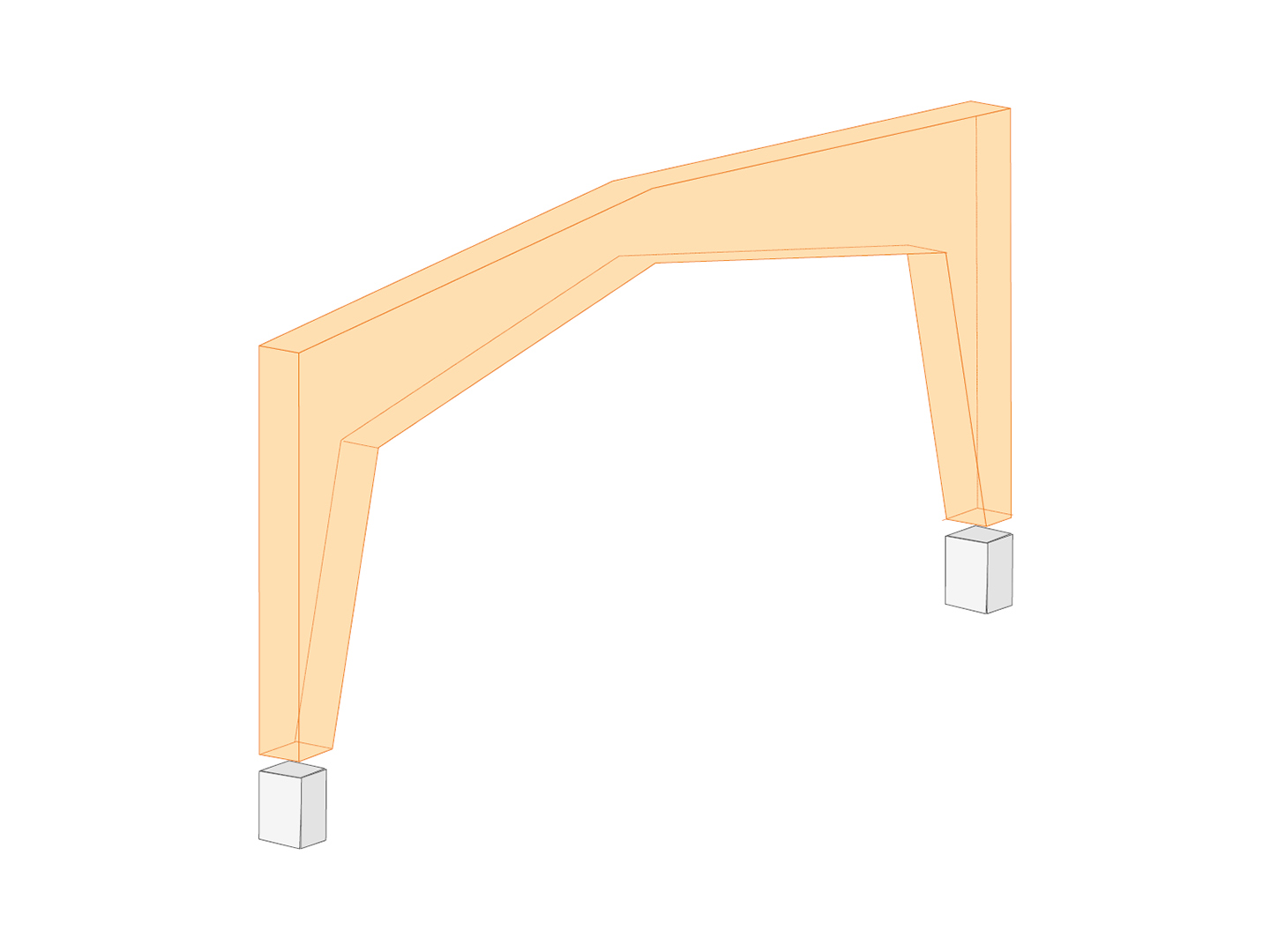

Cálculo de pórticos tri-articulados com ligações de canto com união dentada

Total de itens: 4

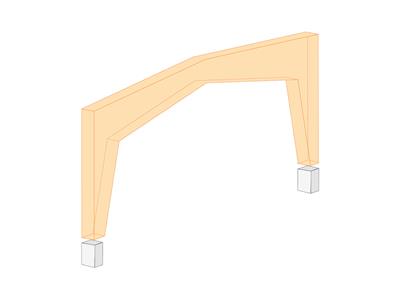

Eigenständiges Programm RX-HOLZ Rahmen | Pórticos de três articulações com ligações em junta de dedo

RX-TIMBER Frame | Funções

Os seguintes tipos de geometria podem ser dimensionados:
- Simétrico/assimétrico
- Semipórtico
- Pilar inclinado interior/exterior
- Com/sem peça intermédia
Direção das lamelas pode ser definida paralela à borda interior ou exterior
No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
- DIN EN 1995-1-1/NA:2013-08 (Alemanha)
- NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
- DK EN 1995-1-1/NA:2011-12 (Dinamarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlândia)
- NF EN 1995-1-1/NA:2010-05 (França)
- UNI EN 1995-1-1/NA:2010-09 (Itália)
- NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
- ÖNORM B 1995-1-1:2015-06 (Áustria)
- PN EN 1995-1-1/NA:2010-09 (Polónia)
- SS EN 1995-1-1 (Suécia)
- STN EN 1995-1-1/NA:2008-12 (Eslováquia)
- SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
- CSN EN 1995-1-1:2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
Entrada simples da geometria com gráficos úteis
Geração automática de cargas de vento e neve
Criação automática das combinações necessárias para as verificações do estado limite último, do estado limite de utilização e da proteção contra incêndio
Possibilidade de definir casos de carga e aplicações de carga
Biblioteca de materiais extensa para ambas as normas
Extensão opcional da biblioteca de materiais por outros materiais
Biblioteca extensa para cargas permanentes
Atribuição de estruturas portantes para classes de utilização e especificação de categorias de classes de utilização
Determinação de quocientes de verificação, forças nos apoios e deformações
Breve informação sobre verificações cumpridas e não cumpridas
Escalas de referência coloridas nas janelas de resultados
Exportação direta de dados para o MS Excel
Interface DXF para criação de documentos de produção em CAD
Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.

RX-TIMBER Frame | Entradas

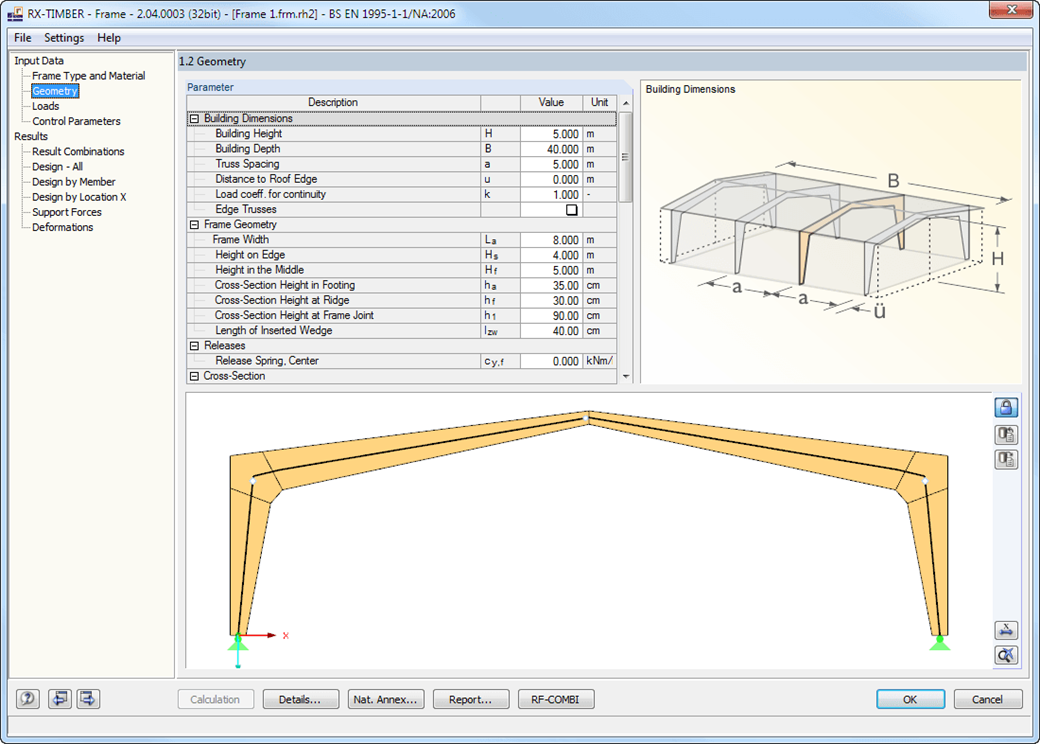

Para a modelação do pórtico, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente. A entrada de dados das dimensões básicas e da geometria é efetuada por tabelas. O programa verifica durante a entrada de dados se as condições para a criação da viga (por exemplo, curvatura das lamelas) são cumpridas de acordo com a norma. Os parâmetros de geometria mais importantes são atualizados e representados durante a introdução de dados.

Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. Todas as classes de materiais especificadas na EN 1995-1-1 e nos anexos nacionais selecionados estão disponíveis para madeira laminada colada, frondosa e conífera. Existe ainda a possibilidade de gerar uma classe de resistência com parâmetros de material definidos pelo utilizador e assim expandir a biblioteca de materiais. Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura), pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida.

Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve. Através dos botões de informação, é apresentado o mapa de zonas de vento e de neve do respetivo país. A correspondente zona pode depois automaticamente ser adotada com um duplo clique. Os casos de carga são apresentados graficamente para controlo. A definição manual de cargas é também possível. De acordo com as cargas geradas, o programa cria automaticamente no fundo as combinações para o estado limite último, estado limite de utilização e proteção contra incêndio. As combinações geradas podem ser analisadas e, se necessário, ajustadas pelo utilizador.

RX-TIMBER Frame | Dimensionamento

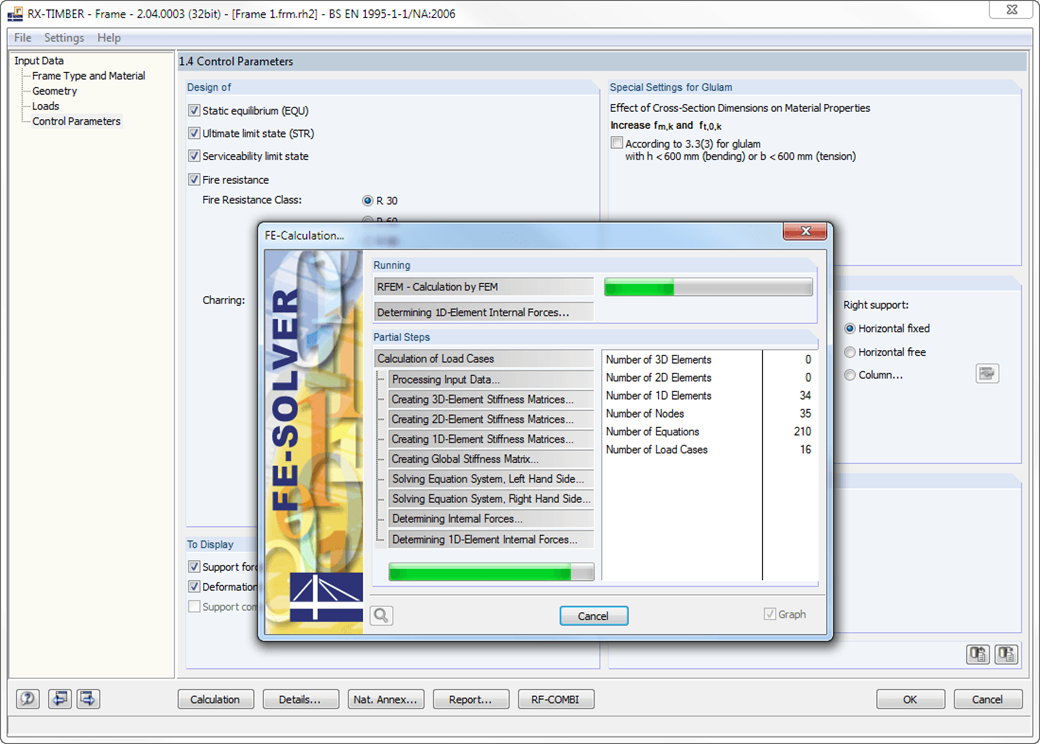

No programa podem ser definidas as seguintes configurações para o cálculo:

Verificação do estado limite último, estado limite de utilização e/ou proteção contra incêndio Seleção das verificações que devem ser efetuadas
Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
Ajustamento dos valores limite recomendados para verificações de deformação
Definição livre de parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
Aumento das rigidezes de flexão para ações de flexão em borda plana

Através de casos de dimensionamento separados, é permitida uma análise flexível de ações selecionadas, assim como das análises de estabilidade individuais. O tipo de verificação a ser efetuado pode ser definido nos parâmetros de controlo.

RX-TIMBER Frame | Resultados

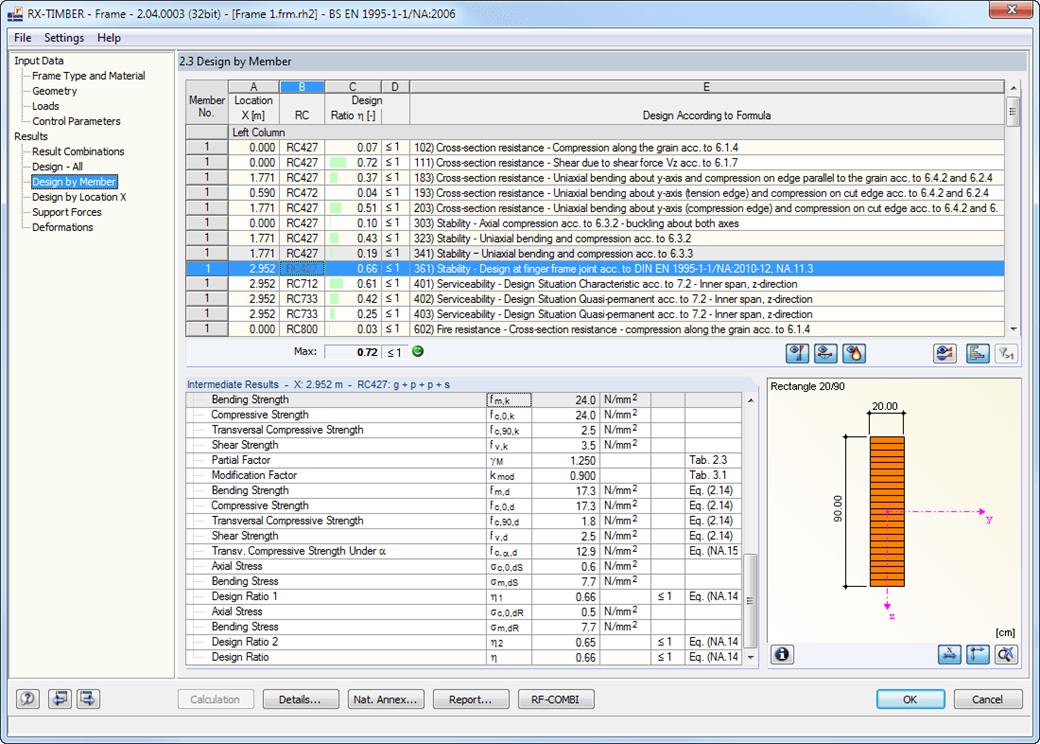

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
