RX-TIMBER Frame

RX-TIMBER Frame realiza las comprobaciones de diseño del estado límite último, el estado límite de servicio y de la resistencia al fuego de pórticos triarticulados según EN 1995-1-1 (EC 5).
Opcionalmente, puede realizar el diseño según DIN 1052:2008-12. Además, es posible realizar el cálculo de la resistencia al fuego según EN 1995‑1‑2 o DIN 4102 Parte 22.

Cálculo de pórticos de madera con articulaciones triples y uniones en cuña

Total de artículos: 4

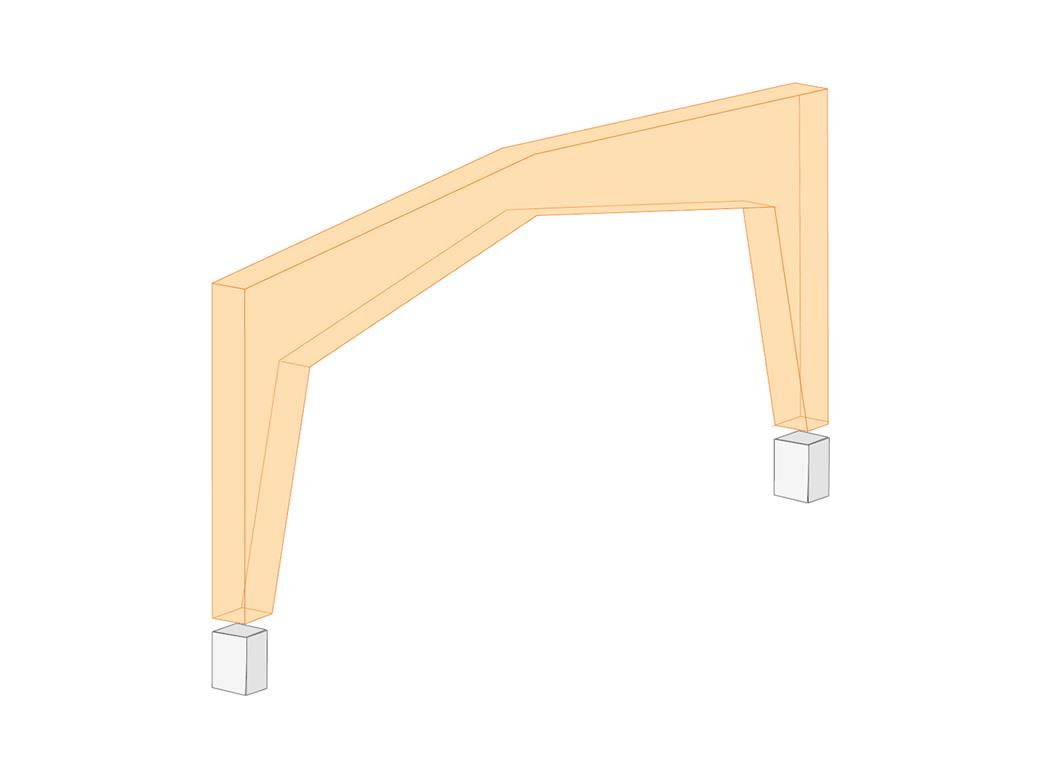

Eigenständiges Programm RX-HOLZ Rahmen | Estructuras de tres articulaciones con conexiones de articulaciones de dedo

RX-TIMBER Frame | Características

Cálculo de los siguientes tipos de geometría:
- Simétrico / asimétrico
- Medio pórtico
- Inclinación de pilar dentro / fuera
- Pieza intermedia con / sin
La dirección de las laminillas se puede definir como paralela al borde interior o exterior
Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
- DIN EN 1995-1-1/NA:2013-08 (Alemania)
- NBN EN 1992-1-1 ANB: 2010 (Bélgica)
- EN 1992-1-1 DK NA: 2013 (Dinamarca)
- SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
- NF EN 1992-1-1/NA: 2016-03 (Francia)
- UNI EN 1992-1-1/NA: 2007-07 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
- ÖNORM B 1992-1-1: 2018-01 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Suecia)
- STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
- SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
- CSN EN 1995-1-1: 2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
Entrada de geometría simple con gráficos ilustrativos
Generación automática de cargas de viento y nieve
La generación automática de combinaciones necesarias para el estado límite último y de servicio así como el cálculo de protección contra incendios
Posibilidad de definir casos de carga y aplicaciones de carga
Amplia biblioteca de materiales para ambas normas
Ampliación opcional de la biblioteca de materiales por otros materiales
Amplia biblioteca de cargas permanentes
Asignación de la estructura a clases de servicio y especificación de las categorías de clases de servicio
Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
Icono de información que indica un cálculo satisfactorio o fallido
Escalas de color de referencia en las tablas de resultados
Exportación directa de datos a MS Excel
Interfaz DXF para crear los documentos de producción en CAD
Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.

RX-TIMBER Frame | Entrada

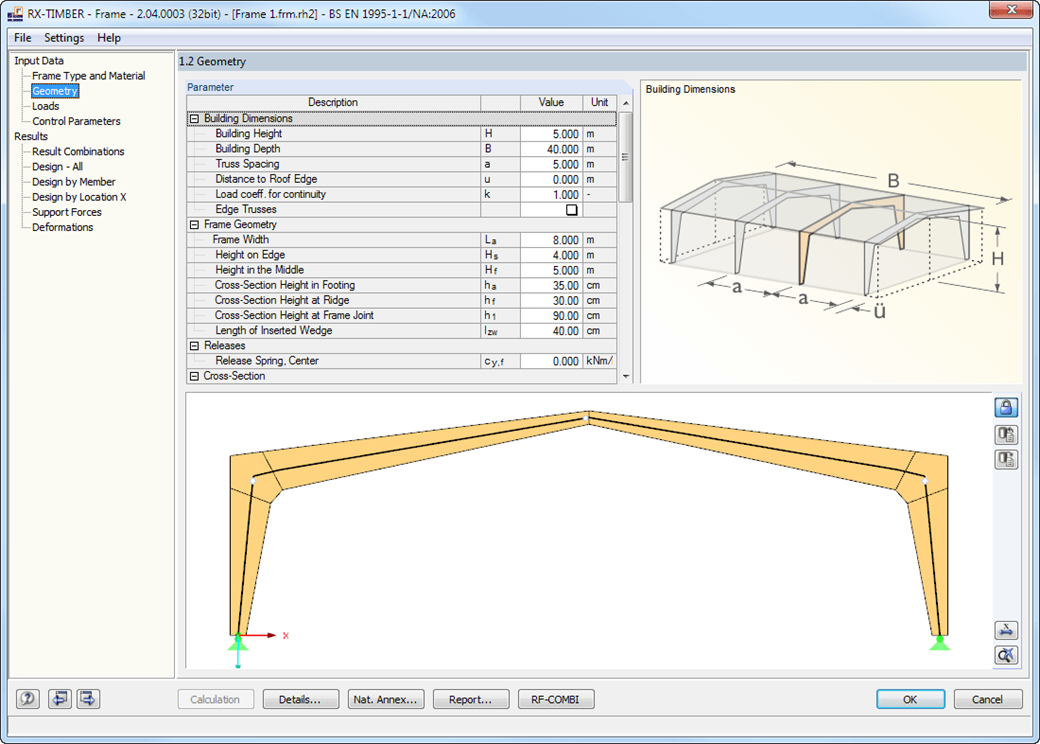

Hay varias opciones disponibles para el modelado de estructuras. Las representaciones gráficas facilitan la entrada de datos geométrica. Las modificaciones de la sección se actualizan automáticamente. Las dimensiones básicas, así como los datos geométricos, se introducen en tablas. Durante la entrada, el programa comprueba las condiciones necesarias para la creación de la viga (por ejemplo, las laminillas que forman una curva) según la norma definida. Los parámetros geométricos más importantes se actualizan y muestran.

La clase de madera relevante del material se puede seleccionar de la biblioteca de materiales. Están disponibles todos los grados de material para madera laminada encolada, madera de frondosas, álamo y madera de coníferas especificados en EN 1995-1-1. Además, es posible generar una clase resistente con propiedades de material definidas por el usuario para ampliar la biblioteca. Las cargas permanentes (por ejemplo, la estructura de la cubierta) también se pueden introducir utilizando la biblioteca de materiales completa y ampliable.

Los generadores integrados en RX-TIMBER Purlin permiten la generación conveniente de varios casos de carga de viento y nieve. Al hacer clic en los botones de información, se muestra el mapa de las zonas de viento y nieve para el país relevante. La zona correspondiente se puede seleccionar con un doble clic. Los casos de carga se pueden comprobar gráficamente. Sin embargo, también puede introducir las especificaciones de carga manualmente. De acuerdo con las cargas generadas, el programa crea automáticamente combinaciones para los estados límite últimos y de servicio, así como para el cálculo de la resistencia al fuego en segundo plano. Las combinaciones generadas se pueden considerar o ajustar mediante parámetros definidos por el usuario.

RX-TIMBER Frame | cálculo

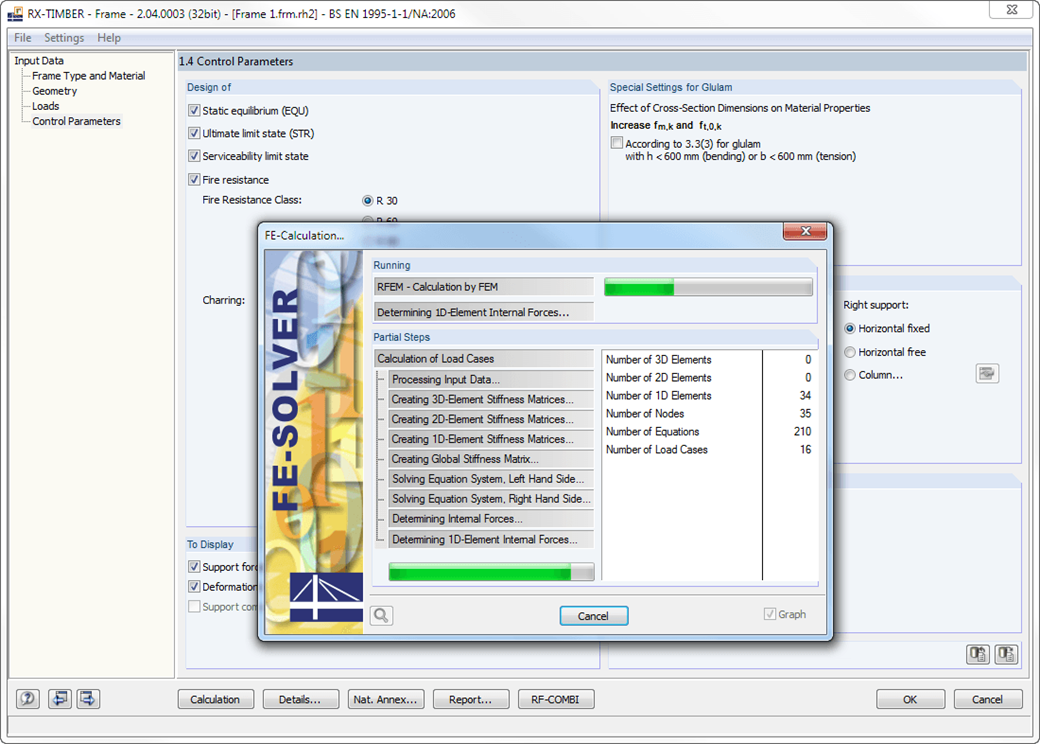

En RX-TIMBER Frame, están disponibles las siguientes opciones de cálculo:

Cálculo de ELU, ELS y/o resistencia al fuego Selección de los tipos de cálculo a realizar
Opción para determinar los esfuerzos en los apoyos y deformaciones
Ajuste de los valores límite recomendados para los análisis de deformación
Definición libre de los parámetros para el cálculo de protección frente al fuego de acuerdo con el método simplificado
Incremento de las rigideces a flexión para tensiones de flexión de canto plano

Los casos de cálculo separados permiten un análisis flexible de las acciones específicas así como también para las comprobaciones individuales de estabilidad. El tipo de cálculo que se desee realizar se puede definir en la ventana de parámetros de control.

RX-TIMBER Frame | Resultados

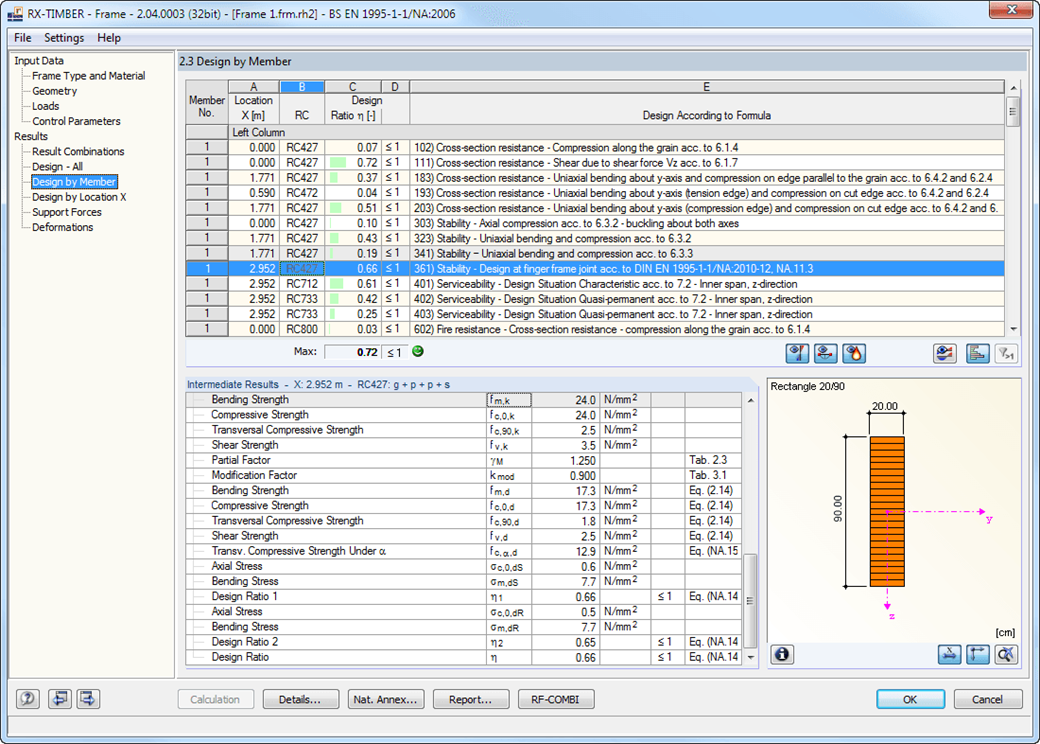

Después del cálculo, los resultados de los cálculos realizados, incluidos todos los valores intermedios requeridos, se muestran en tablas de resultados ordenadas de forma clara según varios criterios. Dado que el programa muestra los valores intermedios en detalle, se asegura la transparencia de todos los cálculos. Es posible mostrar la distribución de esfuerzos internos para cada posición x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.

Los cálculos con detalles de diseño y diagramas de resultados seleccionados se pueden agregar en el informe, proporcionando una documentación organizada de forma clara. El informe puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se incluirán en el informe.
