RX-HOLZ Rahmen

RX-HOLZ Rahmen bemisst für Sie Dreigelenkrahmen für die Grenzzustände der Tragfähigkeit, Gebrauchstauglichkeit und Brandschutz nach EN 1995-1-1 (EC 5).
Optional können Sie die Nachweise auch gemäß DIN 1052:2008-12 führen. Zusätzlich ist der Brandschutznachweis nach EN 1995-1-2 bzw. DIN 4102 Teil 22 möglich.

Berechnung von Dreigelenkrahmen mit keilgezinkten Eckverbindungen

Gesamtanzahl: 4

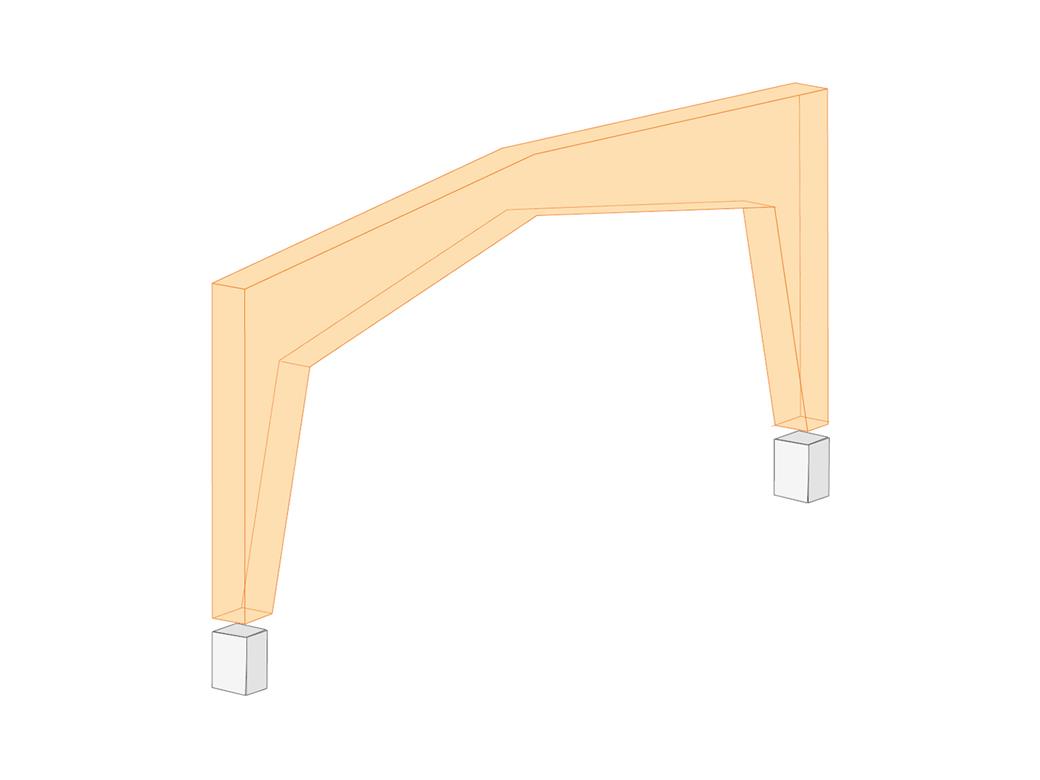

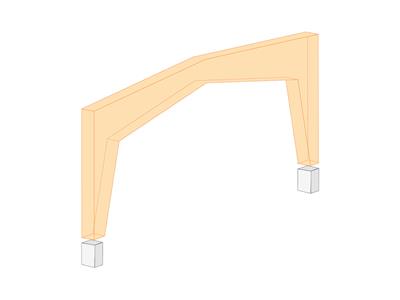

Eigenständiges Programm RX-HOLZ Rahmen | Dreigelenkrahmen mit keilgezinkten Eckverbindungen

RX-HOLZ Rahmen | Leistungsmerkmale

Bemessung folgender Geometrieformen:
- Symmetrisch / Unsymmetrisch
- Halbrahmen
- Stütze schief innen / außen
- Zwischenstück mit / ohne
Faserverlauf der Lamellen kann parallel zur Innen- oder Außenkante definiert werden
Im EC 5 (EN 1995) stehen aktuell die folgenden Nationalen Anhänge zur Verfügung:
- DIN EN 1995-1-1/NA:2013-08 (Deutschland)
- NBN EN 1995-1-1/ANB:2012-07 (Belgien)
- DK EN 1995-1-1/NA:2011-12 (Dänemark)
- SFS EN 1995-1-1/NA:2007-11 (Finnland)
- NF EN 1995-1-1/NA:2010-05 (Frankreich)
- UNI EN 1995-1-1/NA:2010-09 (Italien)
- NEN EN 1995-1-1/NB:2007-11 (Niederlande)
- ÖNORM B 1995-1-1:2015-06 (Österreich)
- PN EN 1995-1-1/NA:2010-09 (Polen)
- SS EN 1995-1-1 (Schweden)
- STN EN 1995-1-1/NA:2008-12 (Slowakei)
- SIST EN 1995-1-1/A101:2006-03 (Slowenien)
- CSN EN 1995-1-1:2007-09 (Tschechische Republik)
- BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
Einfache Geometrieeingabe mit unterstützenden Grafiken
Automatische Generierung der Wind- und Schneelasten
Automatische Bildung der notwendigen Kombinationen für Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutznachweise
Möglichkeit Lastfälle und Lasten zu definieren
Umfangreiche Materialbibliothek für beide Normen
Materialbibliothek kann auf jedes beliebige Material erweitert werden.
Umfangreiche Bibliothek für ständige Lasten
Zuordnung des Tragwerks zu Nutzungsklassen und Spezifikation von Nutzlastkategorien
Ermittlung der Nachweisquotienten, Lagerkräfte und Verformungen
Kurzinfo über eingehaltene oder nicht erfüllte Nachweise
Farbige Bezugsskalen in den Ergebnismasken
Direkter Datenexport zu MS-Excel
DXF-Schnittstelle zur Erstellung von Produktionsunterlagen im CAD
Programmsprachen Deutsch, Englisch, Tschechisch, Italienisch, Spanisch, Französisch, Portugiesisch, Polnisch, Chinesisch, Niederländisch und Russisch
Prüffähiges Ausdrucksprotokoll mit allen erforderlichen Nachweisen. Als Ausgabesprachen stehen viele Sprachen zur Verfügung u. a. Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Portugiesisch, Chinesisch, Niederländisch.

RX-HOLZ Rahmen | Eingabe

Zur Modellierung des Rahmens stehen verschiedene Variationsmöglichkeiten zur Auswahl. Die Geometrieeingabe wird durch grafische Darstellungen unterstützt. Änderungen werden automatisch aktualisiert. Die Eingabe der Grundmaße und der Geometrie erfolgt tabellarisch. Das Programm überprüft während der Eingabe ob die Voraussetzungen zur Erstellung des Trägers entsprechend der definierten Norm erfüllt sind. Die wichtigsten Geometrieparameter werden während der Eingabe aktualisiert und dargestellt.

Als Material kann die gewünschte Holzgüte aus einer Bibliothek ausgewählt werden. Zur Verfügung stehen alle nach EN 1995-1-1 und dem ausgewählten Nationalen Anhang festgelegten Materialgüten für Brettschichtholz, Nadelholz und Laubholz. Weiterhin besteht für den Anwender die Möglichkeit, eine Festigkeitsklasse mit benutzerdefinierten Materialkennwerten zu generieren und somit den Umfang der Bibliothek zu erweitern. Für die Eingabe der ständigen Lasten (z. B. Dachaufbau) kann ebenfalls eine überaus umfangreiche, erweiterbare Materialbibliothek genutzt werden.

Als sehr komfortabel erweisen sich die integrierten Generierer zur Erzeugung der diversen Wind- und Schneelastfälle. Über die Informationsknöpfe wird die Wind- oder Schneezonenkarte des entsprechenden Landes dargestellt. Die zugehörige Zone kann dann automatisch mit Doppelklick übernommen werden. Die Lastfälle werden zur Kontrolle grafisch angezeigt. Manuelle Lastvorgaben sind aber ebenfalls möglich. Entsprechend der generierten Belastung, erzeugt das Programm im Hintergrund automatisch die Kombinationen für Tragfähigkeit, Gebrauchstauglichkeit und Brandschutz. Die generierten Kombinationen können betrachtet und ggf. benutzerspezifisch angepasst werden.

RX-HOLZ Rahmen | Bemessung

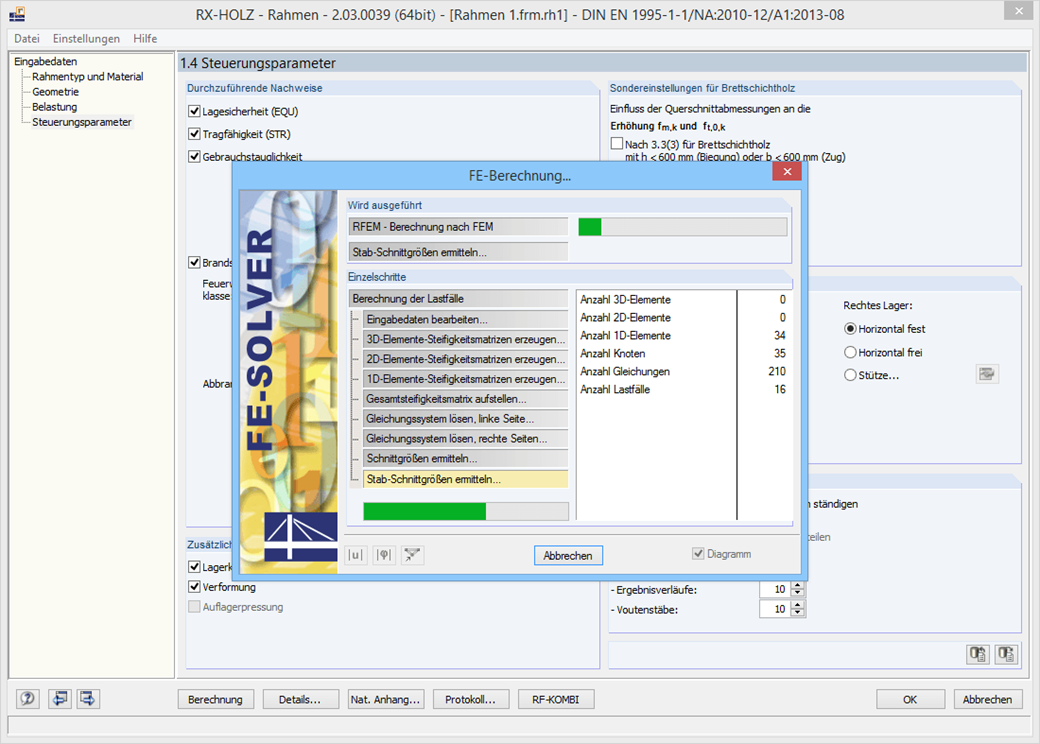

Im Programm Rahmen können folgende Einstellungen zur Berechnung vorgenommen werden:

Durchzuführende Nachweise: Auswahl der Nachweise, die geführt werden sollen
Festlegung, ob die Lagerkräfte und Verformungen ausgegeben werden sollen oder nicht
Anpassung der empfohlenen Grenzwerte für die Verformungsnachweise
Freie Festlegung der Parameter für die Durchführung der Brandschutznachweise nach dem vereinfachten Verfahren
Erhöhung der Biegefestigkeiten bei Flachkant Biegebeanspruchungen

Separate Bemessungsfälle gestatten eine flexible Analyse für ausgewählte Einwirkungen sowie für die einzelnen Stabilitätsuntersuchungen. Die Art der durchzuführenden Nachweise kann in den Steuerungsparametern definiert werden.

RX-HOLZ Rahmen | Ergebnisse

Nach der erfolgreichen Bemessung werden die geführten Nachweise mit allen erforderlichen Zwischenwerten, nach unterschiedlichen Kriterien geordnet, klar strukturiert und übersichtlich aufbereitet ausgegeben. Da auch die Zwischenwerte im Detail ausgewiesen werden, sind alle Nachweise transparent. Den Ergebnisverlauf an jeder beliebigen x-Stelle des Trägers kann der Anwender sich in einem separaten Fenster anzeigen lassen. Hierbei können dann sowohl die Verformungen als auch die einzelnen Schnittgrößen dargestellt werden.

Die Nachweise mitsamt Bemessungsdetails und ausgewählte Ergebnisverläufe werden in ein Ausdruckprotokoll integriert, wodurch die nachvollziehbare und anschauliche Dokumentation gewährleistet ist. Es kann durch Grafiken, Erläuterungen, Skizzenscans etc. ergänzt werden. Ebenso kann der Anwender individuell festlegen, welche Daten aus der Berechnung im Ausdruck erscheinen sollen.
