RX-TIMBER Roof

RX-TIMBER Roof est un logiciel spécialisé dans la vérification des toitures en bois selon l'EN 1995-1-1 et d'autres normes nationales. Ses principales fonctionnalités sont la possibilité de calculer différents types de toitures telles que les toitures-terrasses, à un seul versant ou à deux versants, la génération automatique de charges, la création des combinaisons nécessaires pour les différentes vérifications et une bibliothèque de matériaux définie par l'utilisateur.

Le logiciel vous permet également d'entrer facilement la géométrie, de déterminer les ratios de vérification, les efforts d'appui et les déformations, ainsi que les échelles de couleur dans les fenêtres de résultats.

Vérification de fermes à chevrons porteurs

Nombre total d'articles : 4

Programme autonome sur les toitures RX-TIMBER | Calcul de toitures en bois

RX-TIMBER Roof | Fonctionnalités

Vérification des types de toiture suivants :
- Toiture terrasse
- Toiture à un seul versant
- Toiture à deux versants (symétrique / asymétrique)
Définition d'appuis supplémentaires et sélection libre des degrés de liberté (définition libre supplémentaire des rigidités de ressort de translation et de rotation des appuis et des articulations)
Disposition de jusqu'à cinq poutres d'entraits ou d'ancrages, y compris un support intermédiaire pour une toiture à deux versants
Génération automatique des charges de vent et de neige
Génération automatique des combinaisons requises pour les états limites ultimes et de service, ainsi que pour la vérification de la résistance au feu (définition supplémentaire de plusieurs charges de barre et nodales)
Pour la vérification selon l'EC 5 (EN 1995), les annexes nationales (AN) suivantes sont disponibles:
- Allemagne DIN EN 1995-1-1/NA:2013-08 (Allemagne)
- NBN EN 1995-1-1/ANB:2012-07 (Belgique)
- BDS EN 1995-1-1/NA:2012-02 (Bulgarie)
- DK EN 1995-1-1/NA:2011-12 (Danemark)
- SFS EN 1995-1-1/NA:2007-11 (Finlande)
- NF EN 1995-1-1/NA:2010-05 (France)
- I S. EN 1995-1-1/NA:2010-03 (Irlande)
- UNI EN 1995-1-1/NA:2010-09 (Italie)
- NEN EN 1995-1-1/NB:2007-11 (Pays-Bas)
- ÖNORM B 1995-1-1:2015-06 (Autriche)
- PN EN 1995-1-1/NA:2010-09 (Pologne)
- SS EN 1995-1-1 (Suède)
- STN EN 1995-1-1/NA:2008-12 (Slovaquie)
- SIST EN 1995-1-1/A101:2006-03 (Slovénie)
- CSN EN 1995-1-1:2007-09 (République tchèque)
- BS EN 1995-1-1/NA:2009-10 (Royaume-Uni)
- CYS EN 1995-1-1/NA:2011-02 (Chypre)
Entrée de géométrie simple avec graphiques illustrés
Entrée des porte-à-faux à inertie variable sur la face inférieure des chevrons
Vaste bibliothèque de matériaux pouvant être étendue avec des matériaux personnalisés
Détermination des rapports de calcul, des efforts d'appui et des déformations
Échelles de référence de couleurs dans les tableaux de résultats
Export direct des données dans MS Excel
Langages du programme : anglais, allemand, tchèque, italien, espagnol, français, portugais, polonais, chinois, néerlandais et russe
Rapport d'impression vérifiable avec toutes les vérifications requises. Rapport d'impression disponible dans plusieurs langues de sortie; par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois et néerlandais.

RX-TIMBER Roof | Données d'entrée

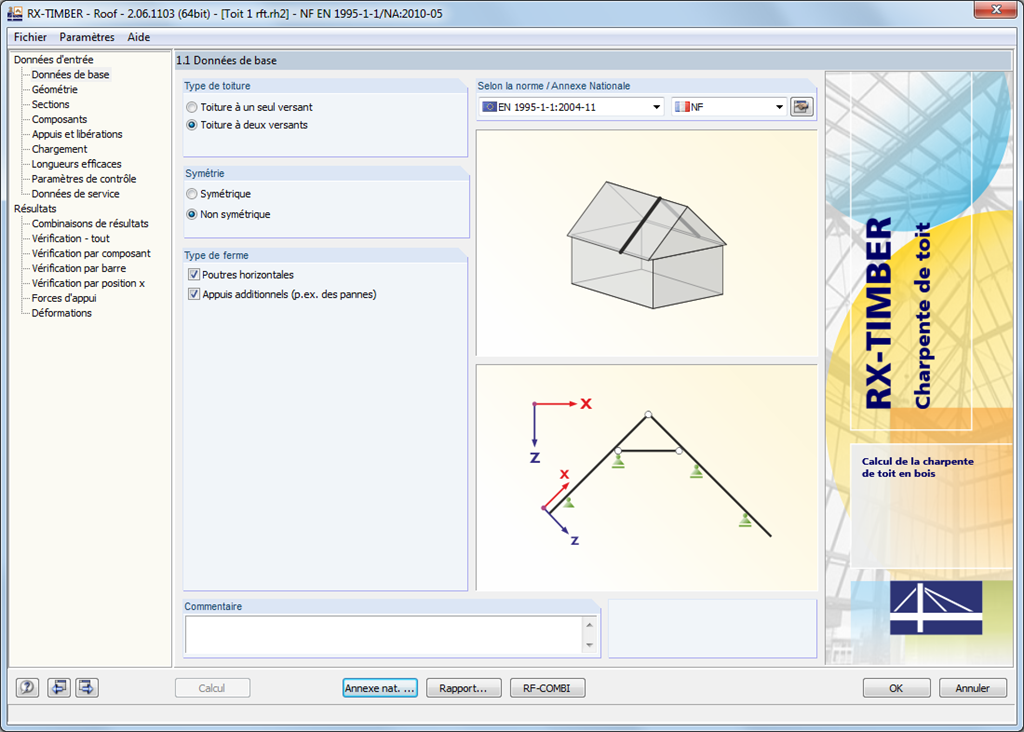

Il existe différentes options pour modéliser une toiture. Les représentations graphiques facilitent l'entrée de la géométrie. Les modifications sont immédiatement prises en compte et appliquées.

De plus, il est possible de considérer l’affaiblissement de la section sur les appuis. Vous pouvez également définir si la vérification de la pression d'appui sur le côté du chevron doit être effectuée.

Les charges permanentes (par exemple, la structure de la toiture) peuvent être entrées à l'aide de la bibliothèque de matériaux complète et extensible. Les charges des porte-à-faux et des tirants peuvent être entrées séparément. Les générateurs intégrés dans RX-TIMBER Purlin permettent de générer facilement des cas de charge de vent et de neige. Vous pouvez ajouter manuellement des charges concentrées et réparties.

Les cas de charge sont affichés graphiquement et superposés dans des combinaisons de charges générées automatiquement selon l'EC 5. Pour les vérifications à l'état limite de stabilité et à l'état limite de service, vous pouvez modifier les données manuellement, par exemple pour les porte-à-faux (débord de toiture), ignorer l'ELS.

RX-TIMBER Roof | Calculer

Dans RX-TIMBER Roof, vous pouvez définir les spécifications de calcul suivantes : *Sélection des vérifications à effectuer (ELU, ELS, résistance au feu)

Décision si les forces d'appui et les déformations sont à déterminer
Ajustement des valeurs limites recommandées aux ELS
Détermination des paramètres pour la vérification de la protection incendie selon la méthode simplifiée
Augmentation de contraintes en accord avec l'EN 1995‑1‑1, Chapitre 3.2

RX-TIMBER Roof | résultats

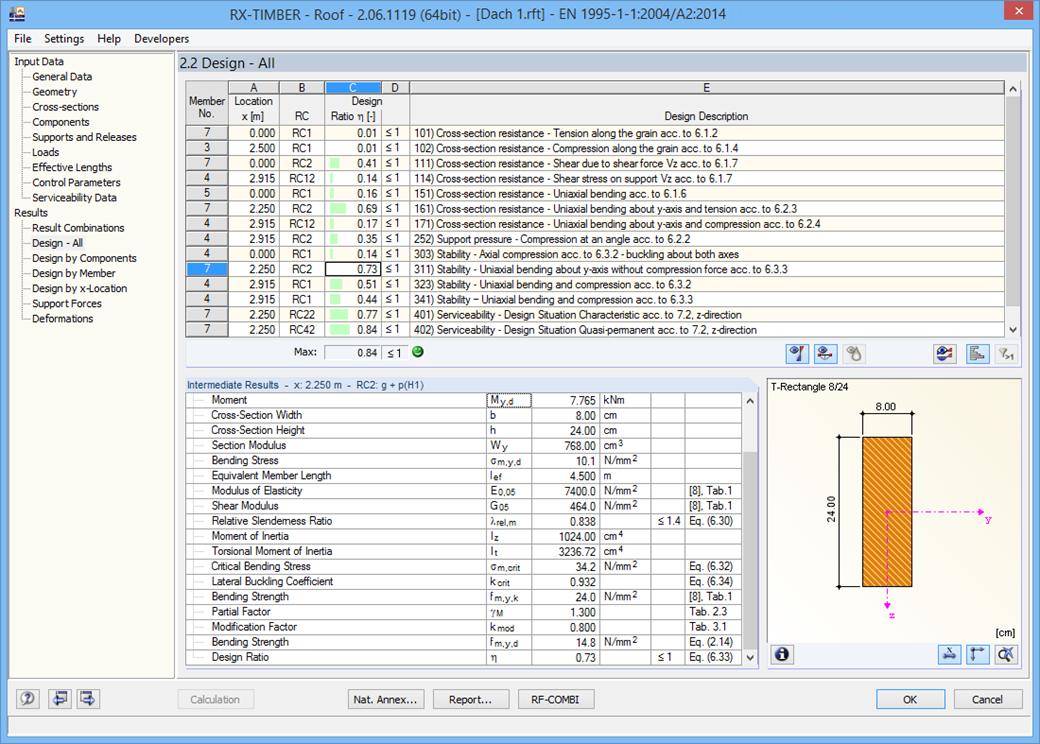

Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères. La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent y être affichés.

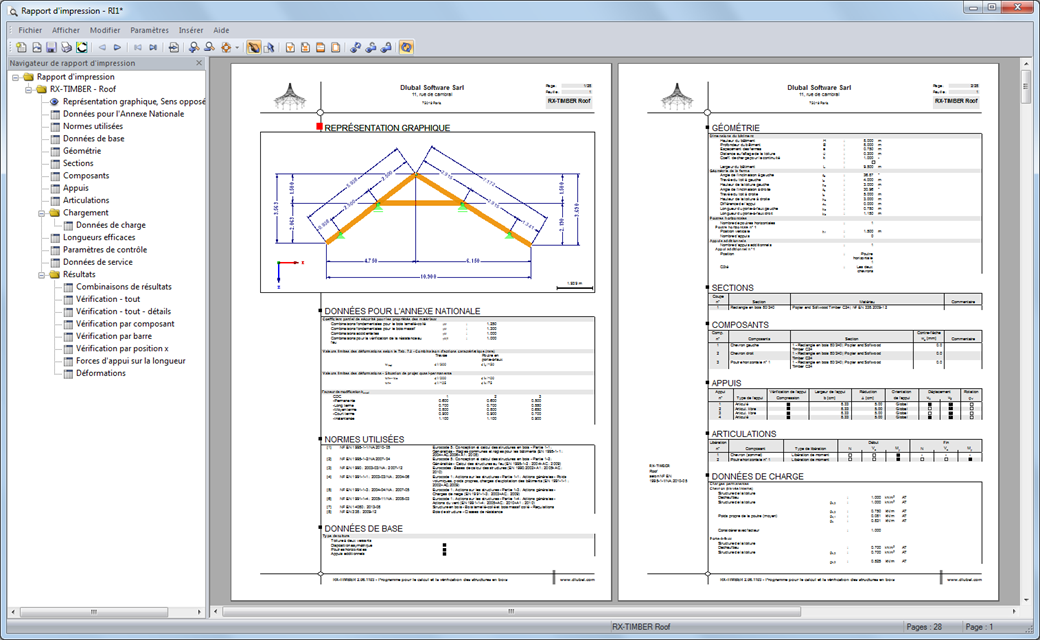

Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. De plus, vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.
