RX-TIMBER Roof

RX-TIMBER Roof è un software specializzato per la progettazione di coperture in legno secondo EN 1995-1-1 e altre norme nazionali. Le caratteristiche principali includono la progettazione di vari tipi di coperture, come coperture piane, a una falda e a due falde, la generazione automatica dei carichi, la creazione delle combinazioni necessarie per varie verifiche e una libreria di materiali definita dall'utente.

Il software consente anche di inserire facilmente la geometria, determinare i rapporti di progetto, le forze vincolari e gli spostamenti generalizzati, nonché le scale di riferimento colorate nelle finestre dei risultati.

Progettazione di coperture in legno

Totale voci: 4

RX-TIMBER Roof | Caratteristiche

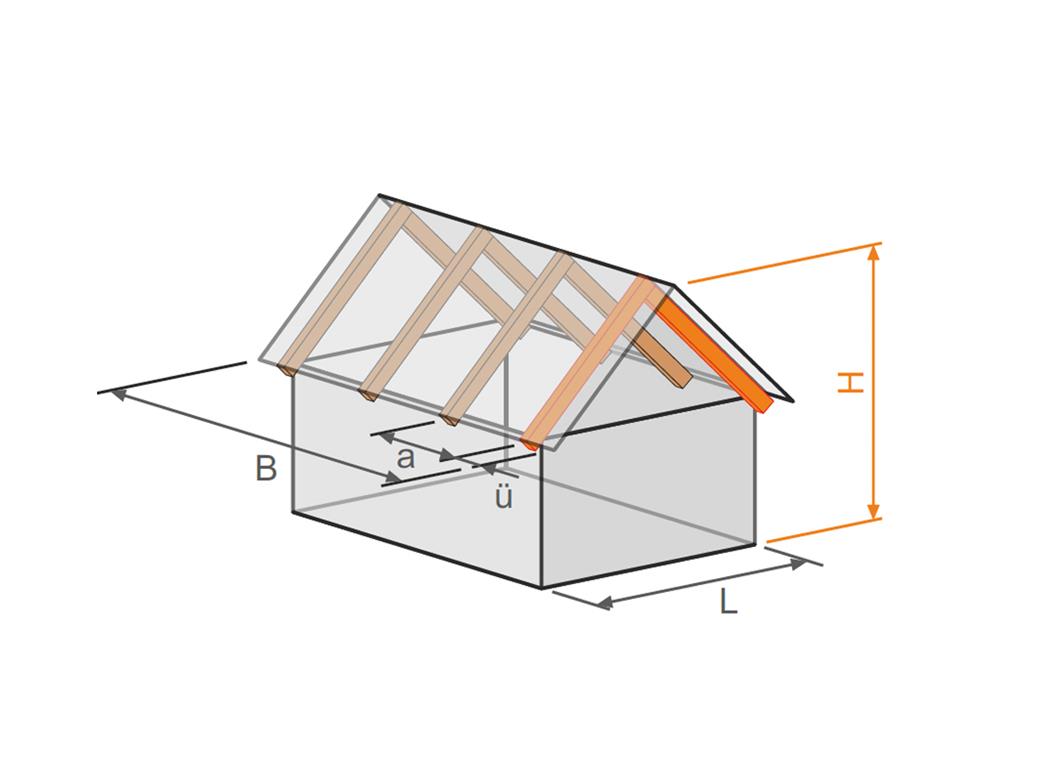

Progettazione dei seguenti tipi di copertura:
- Copertura piana
- Copertura a una falda
- Copertura a due falde (simmetrica/asimmetrica)
Definizione di qualsiasi vincolo esterno aggiuntivo e selezione libera dei gradi di libertà (definizione libera aggiuntiva della rigidezza traslazionale e rotazionale di vincoli esterni e cerniere)
Disposizione di un massimo di cinque collari/travi, compreso il vincolo intermedio per la copertura a due falde
Generazione automatica dei carichi del vento e della neve
Generazione automatica delle combinazioni richieste per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco (definizione aggiuntiva di diverse aste e carichi dei nodi)
Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
- Germania DIN EN 1995-1-1/NA:2013-08 (Germania)
- NBN EN 1995-1-1/ANB:2012-07 (Belgio)
- BDS EN 1995-1-1/NA:2012-02 (Bulgaria)
- DK EN 1995-1-1/NA:2011-12 (Danimarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francia)
- I S. EN 1995-1-1/NA:2010-03 (Irlanda)
- UNI EN 1995-1-1/NA:2010-09 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Svezia)
- STN EN 1995-1-1/NA:2008-12 (Slovacchia)
- SIST EN 1995-1-1/A101:2006-03 (Slovenia)
- CSN EN 1995-1-1:2007-09 (Repubblica Ceca)
- BS EN 1995-1-1/NA:2009-10 (Regno Unito)
- CYS EN 1995-1-1/NA:2011-02 (Cipro)
Input geometrico semplice con grafici illustrativi
Input di sbalzi rastremati con taglio a fibratura sul lato inferiore delle travi
Ampia libreria di materiali che può essere ampliata con materiali definiti dall'utente
Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
Scale di riferimento dei colori nelle tabelle dei risultati
Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.

RX-TIMBER Roof | Input

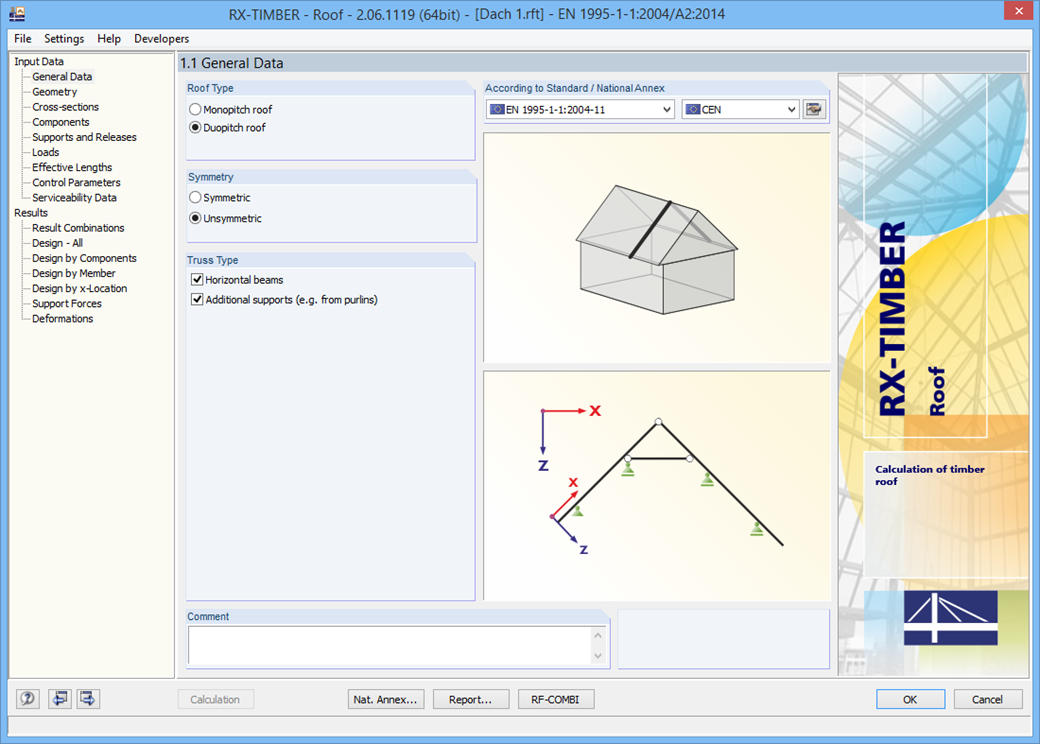

Per la modellazione di un tetto sono disponibili varie opzioni. Rappresentazioni grafiche facilitano l'impostazione della geometria. Le modifiche vengono aggiornate automaticamente.

Inoltre, è possibile considerare l’indebolimento della sezione trasversale sui vincoli. Opzionalmente, è possibile definire se deve essere eseguito in calcolo della pressione del vincolo esterno sul lato del puntone.

I carichi permanenti (ad esempio, la struttura del tetto) possono essere inseriti utilizzando la libreria dei materiali completa ed estensibile. I carichi dovuti a sbalzi e catene/tiranti possono essere inseriti separatamente. I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve. Manualmente è possibile aggiungere anche altri carichi concentrati e distribuiti.

I casi di carico sono visualizzati graficamente e sovrapposti in combinazioni di carico generate automaticamente secondo EC 5. Per i progetti allo stato limite di stabilità e di esercizio, è possibile modificare i dati manualmente, ad esempio, per gli sbalzi (sporgenza del tetto), è necessario ignorare lo SLE.

RX-TIMBER Roof | progettazione

In RX-TIMBER Roof, è possibile impostare le seguenti specifiche di calcolo: *Selezione dei progetti da eseguire (SLU, SLE, resistenza al fuoco)

Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
Regolazione dei valori limite raccomandati per lo stato limite di esercizio
Definizione dei parametri per il progetto della resistenza al fuoco eseguito secondo il metodo semplificato
Aumento delle forze secondo la norma EN 1995-1-1, Clausola 3.2

RX-TIMBER Roof | Risultati

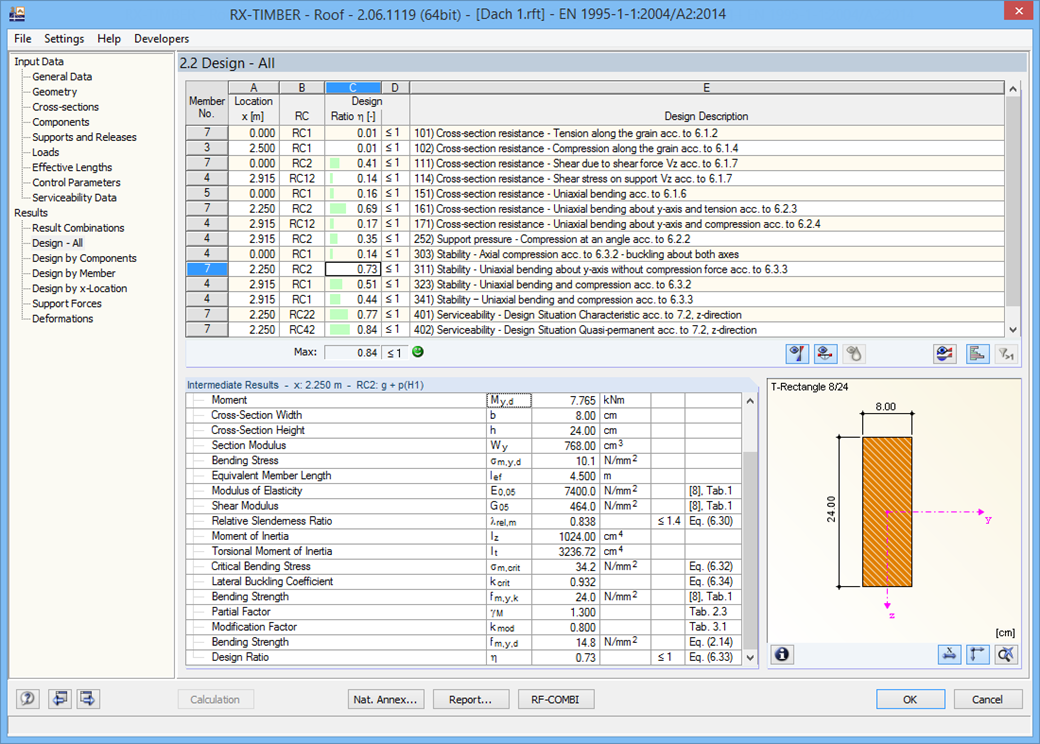

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.
