RX-TIMBER Roof

RX-TIMBER Roof - это специализированное программное обеспечение для расчёта деревянных кровель по норме EN 1995-1-1 и другим национальным нормам. Основные функции включают в себя проектирование различных типов кровли, таких как плоские, односкатные и двускатные кровли, автоматическое создание нагрузок, возможности создание необходимых сочетаний для различных расчётных проверок, а также пользовательскую базу даммых материалов.

Программа также позволяет легко вводить геометрию, определять расчётные соотношения, опорные реакции и деформации, а также использовать цветные эталонные шкалы в окнах результатов.

Расчёт деревянных кровель

Всего позиций: 4

Автономная программа RX-TIMBER Roof | Расчет деревянных кровель

RX-TIMBER Roof | Характеристики

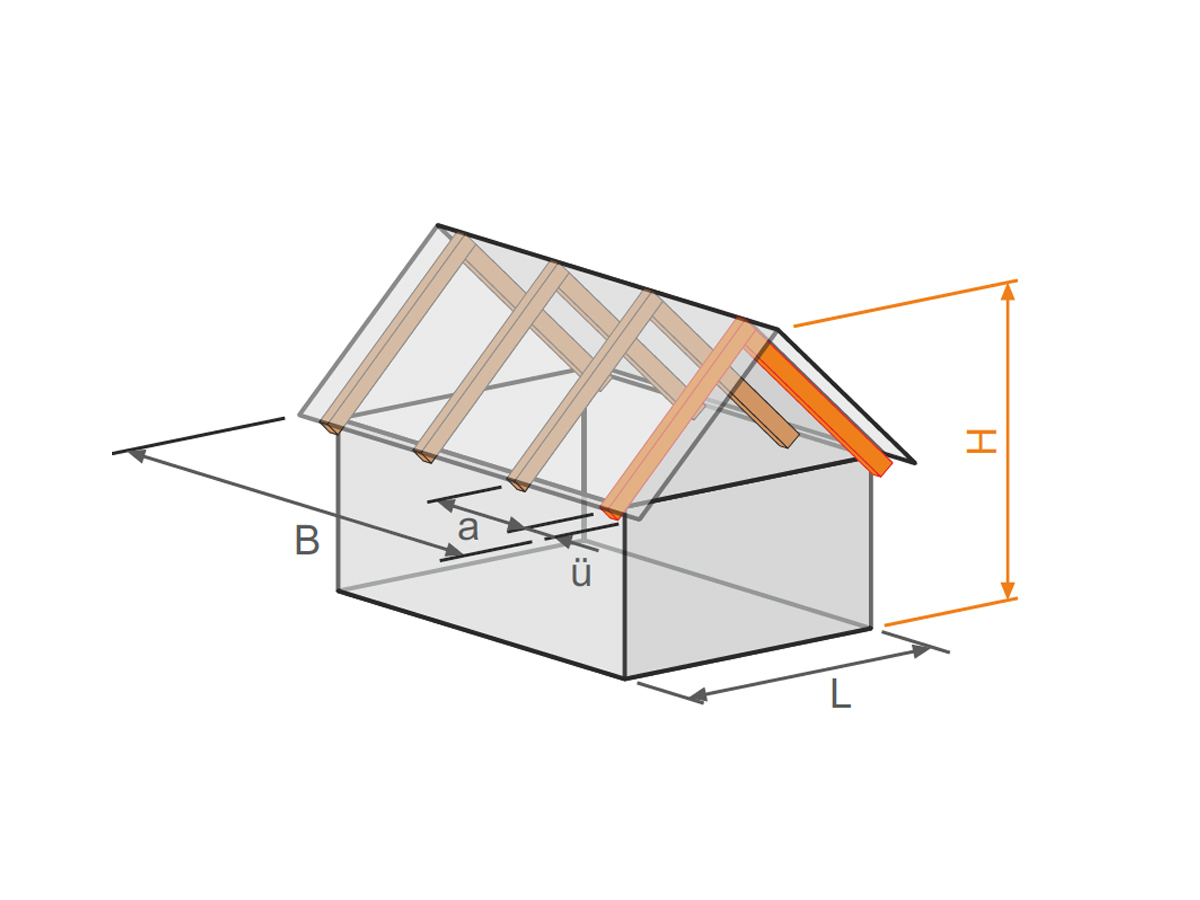

Расчет следующих типов кровель:
- Плоская крыша
- Односкатная кровля
- Двухскатная кровля (симметричная / асимметричная)
Определение любых дополнительных опор и свободный выбор степеней свободы (дополнительно бесплатное задание поступательной и вращательной жесткости пружины опор и шарниров)
Расположение до пяти стропильных затяжек, включая промежуточную опору для двускатной кровли
Автоматическое создание ветровых и снеговых нагрузок
Автоматическое создание необходимых сочетаний для предельного состояния по прочности и пригодности к эксплуатации, а также для расчёта на огнестойкость (дополнительное задание нескольких стержневых и узловых нагрузок)
Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
- Германия DIN EN 1995-1-1/NA:2013-08 (Германия)
- NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
- BDS EN 1995-1-1/NA:2012-02 (Болгария)
- DK EN 1995-1-1/NA:2011-12 (Дания)
- SFS EN 1995-1-1/NA:2007-11 (Финляндия)
- NF EN 1995-1-1/NA:2010-05 (Франция)
- I S. EN 1995-1-1/NA:2010-03 (Ирландия)
- UNI EN 1995-1-1/NA:2010-09 (Италия)
- NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
- ÖNORM B 1995-1-1:2015-06 (Австрия)
- PN EN 1995-1-1/NA:2010-09 (Польша)
- SS EN 1995-1-1 (Швеция)
- STN EN 1995-1-1/NA:2008-12 (Словакия)
- SIST EN 1995-1-1/A101:2006-03 (Словения)
- CSN EN 1995-1-1:2007-09 (Чехия)
- BS EN 1995-1-1/NA:2009-10 (Великобритания)
- CYS EN 1995-1-1/NA:2011-02 (Кипр)
Простой ввод геометрии с помощью наглядной графики
Ввод консолей с учётом волокон на нижней стороне стропил
Обширная база данных материалов, которая может быть расширена пользовательскими материалами
Определение расчетных соотношений, опорных реакций и деформаций
Цветовые шкалы значений в таблицах результатов
Прямой экспорт данных в программу MS Excel
Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.

RX-TIMBER Roof | Ввод данных

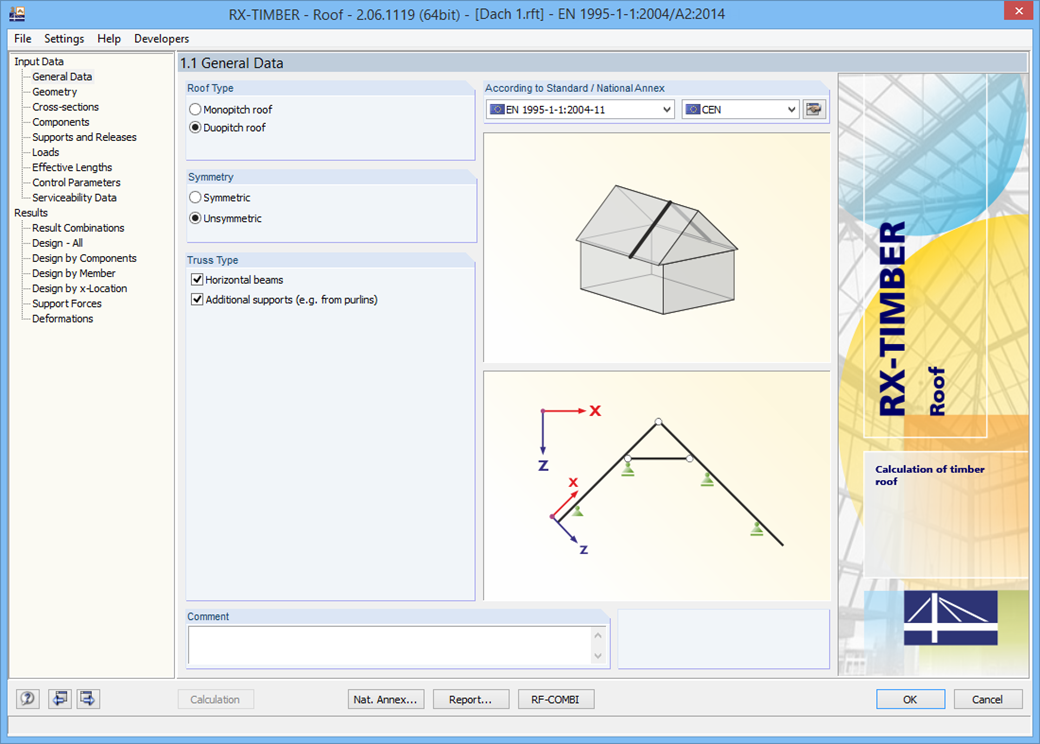

Существует множество способов моделирования кровли. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически.

Кроме того, можно учесть и ослабление сечения на опорах. При желании можно задать, будет ли выполнен расчет опорного давления со стороны стропил.

Постоянные нагрузки (например, конструкцию кровли) можно вводить с помощью обширной и расширяемой библиотеки материалов. Нагрузки от консолей и хомутов/стяжек можно ввести отдельно. Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. Можно добавить любые сосредоточенные и распределенные нагрузки вручную.

Нагружения отображаются графически и накладываются в автоматически создаваемых сочетаниях нагрузок в соответствии с EC5. Для расчетов предельного состояния по устойчивости и пригодности к эксплуатации можно изменить данные вручную, например, для консолей (свес кровли) необходимо игнорировать ПС 2г.

RX-TIMBER Roof | Расчёт

В модуле RX-TIMBER Roof можно задать следующие характеристики расчета: *Выбор типа расчета (ПС 1г, ПС 2г, огнестойкость)

Выбор отображения опорных реакций и деформаций
Изменение рекомендуемых предельных значений для предельного состояния по пригодности к эксплуатации
Определение параметров для расчета на огнестойкость в соответствии с упрощенным методом
Увеличение прочности по норме EN 1995‑1‑1, раздел 3.2

RX-TIMBER Roof | Результаты

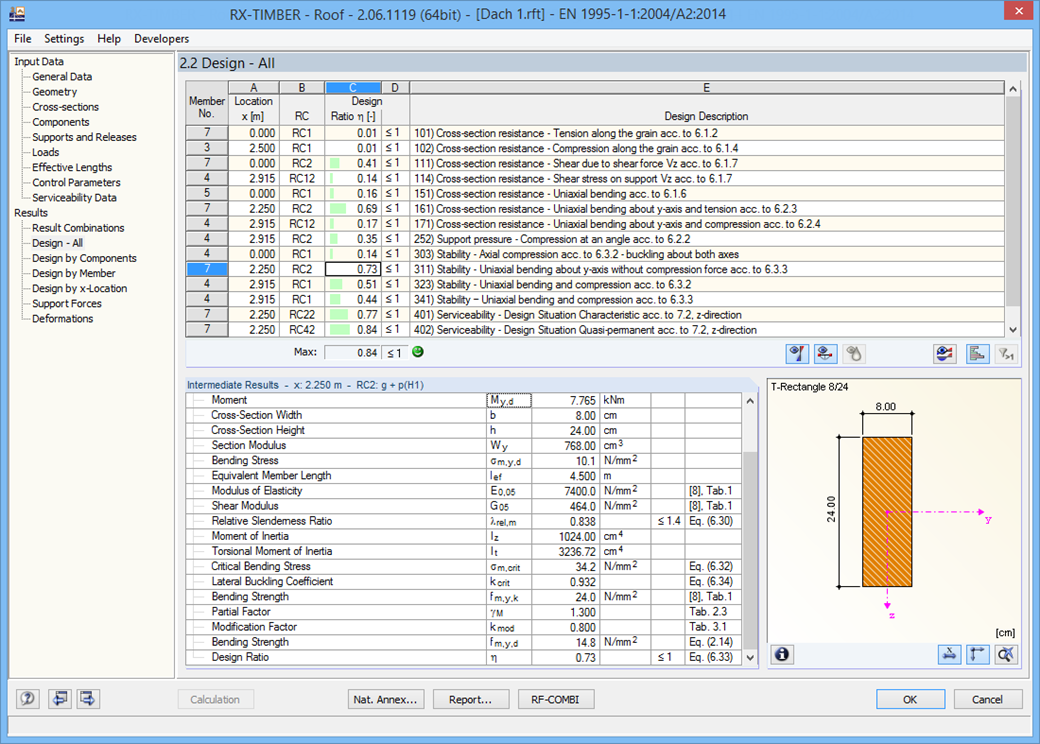

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям. Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

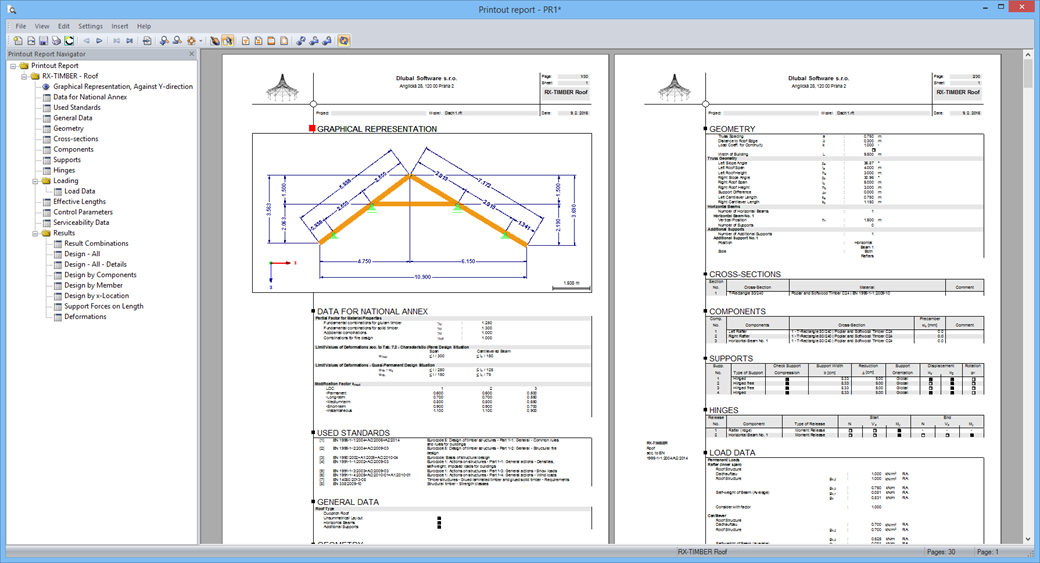

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.
