RX-TIMBER Roof

O RX-TIMBER Roof é um software especializado para o dimensionamento de coberturas de madeira de acordo com a EN 1995-1-1 e outras normas nacionais. As principais funções são o dimensionamento de diferentes tipos de coberturas, tais como coberturas planas, de uma e duas águas, a geração automática de cargas, a criação de combinações necessárias para diversas verificações e uma biblioteca de materiais definida pelo utilizador.

O software também permite introduzir facilmente geometrias, determinar relações de dimensionamento, forças de apoio e deformações, bem como escalas de relação coloridas nas janelas de resultados.

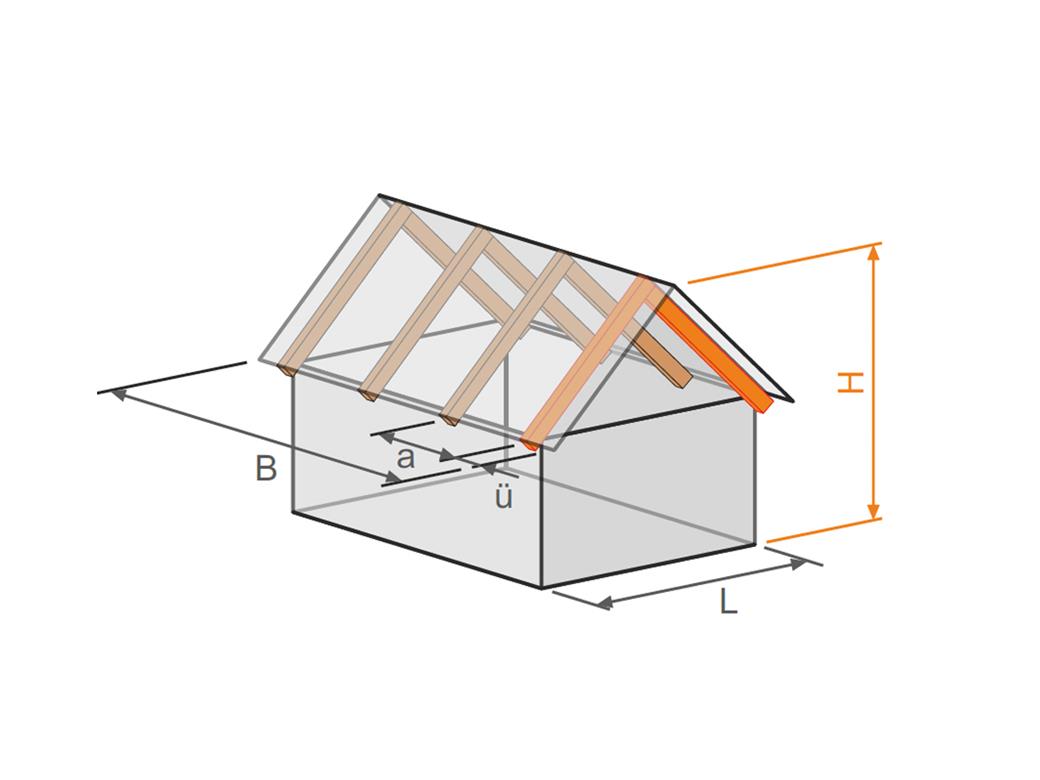

Dimensionamento de coberturas de madeira

Total de itens: 4

RX-TIMBER Roof | Funções

Os seguintes tipos de cobertura podem ser dimensionados:
- Cobertura plana
- Cobertura de uma água
- Coberturas de duas águas (simétricas/assimétricas)
Definição de qualquer tipo de apoio adicional e livre seleção de graus de liberdade (definição livre adicional de rigidezes de molas de translação e rotação para apoios e articulações)
Disposição de até cinco tirantes inclusive apoios intermédios para coberturas de duas águas
Geração automática de cargas de vento e neve
Criação automática das combinações necessárias para a verificação dos estados limite último e de utilização, assim como da resistência ao fogo (adicionalmente podem ser definidas várias cargas de barras e de nós)
No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
- Alemanha DIN EN 1995-1-1/NA:2013-08 (Alemanha)
- NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
- BDS EN 1995-1-1/NA:2012-02 (Bulgária)
- DK EN 1995-1-1/NA:2011-12 (Dinamarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlândia)
- NF EN 1995-1-1/NA:2010-05 (França)
- I S. EN 1995-1-1/NA:2010-03 (Irlanda)
- UNI EN 1995-1-1/NA:2010-09 (Itália)
- NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
- ÖNORM B 1995-1-1:2015-06 (Áustria)
- PN EN 1995-1-1/NA:2010-09 (Polónia)
- SS EN 1995-1-1 (Suécia)
- STN EN 1995-1-1/NA:2008-12 (Eslováquia)
- SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
- CSN EN 1995-1-1:2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
- CYS EN 1995-1-1/NA:2011-02 (Chipre)
Entrada simples da geometria com gráficos úteis
Entrada de consolas de secção variável com corte da fibra na parte inferior de vigas de cobertura
Biblioteca de materiais extensa que pode ser expandida pelo utilizador
Determinação de quocientes de verificação, forças nos apoios e deformações
Escalas de referência coloridas nas janelas de resultados
Exportação direta de dados para o MS Excel
Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.

RX-TIMBER Roof | Entradas

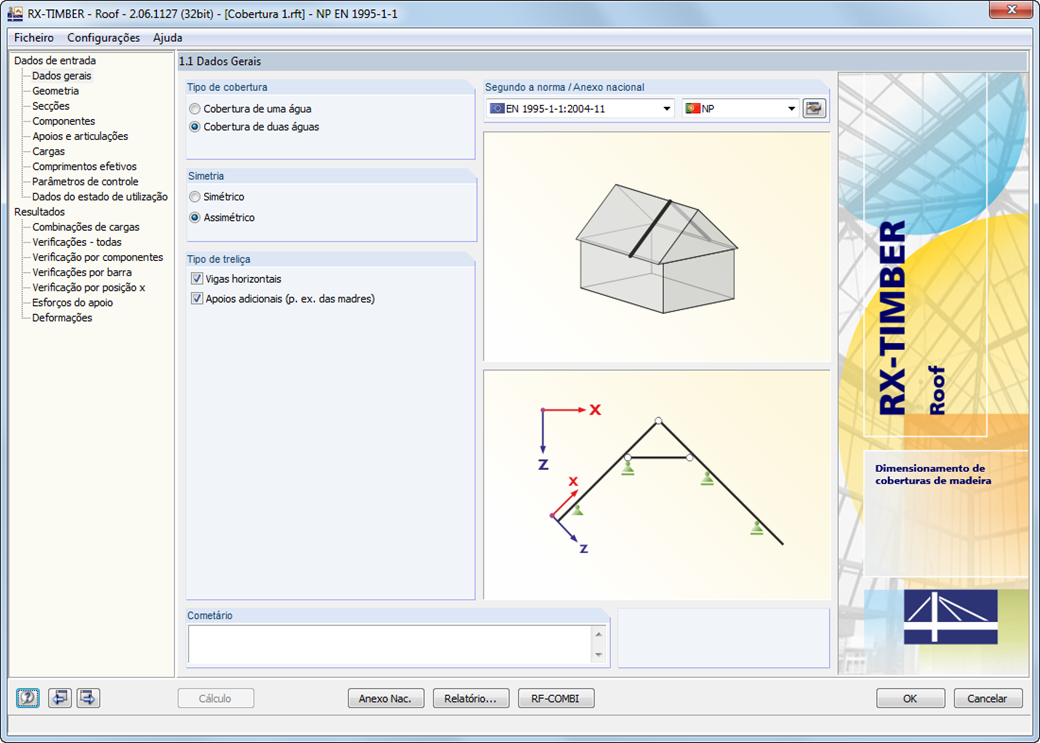

Para a modelação de coberturas, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente.

Além disso, existe a possibilidade de considerar enfraquecimentos em apoios. Opcionalmente, pode ser definido se a verificação da pressão de apoio no lado da viga de cobertura deve ser calculada.

Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura) pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida. As cargas em consolas e tirantes podem ser introduzidas separadamente. Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve. Qualquer carga pontual ou distribuída pode ser introduzida manualmente.

Os casos de carga são representados graficamente para controlo e sobrepostos em combinações de carga automaticamente geradas segundo o Eurocódigo 5. Para as verificações da estabilidade e do estado limite de utilização, os dados podem ser alterados manualmente, por exemplo, para consolas, é necessário ignorar o SLS.

RX-TIMBER Roof | Dimensionamento

No RX-TIMBER Roof, pode definir as seguintes especificações de cálculo: *Seleção das verificações a serem realizadas (ULS, SLS, resistência ao fogo)

Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
Ajustamento dos valores limite recomendados para verificação do estado limite de utilização
Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
Aumento das resistências segundo o Eurocódigo (EN 1995‑1‑1, capítulo 3.2)

RX-TIMBER Roof | Resultados

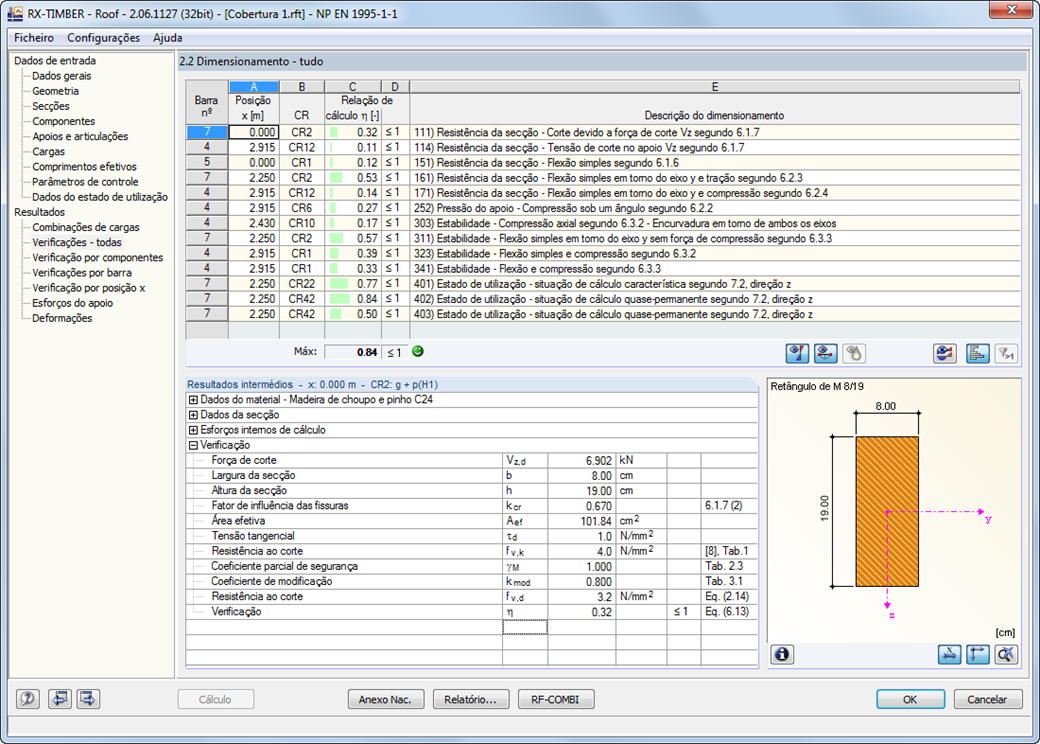

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

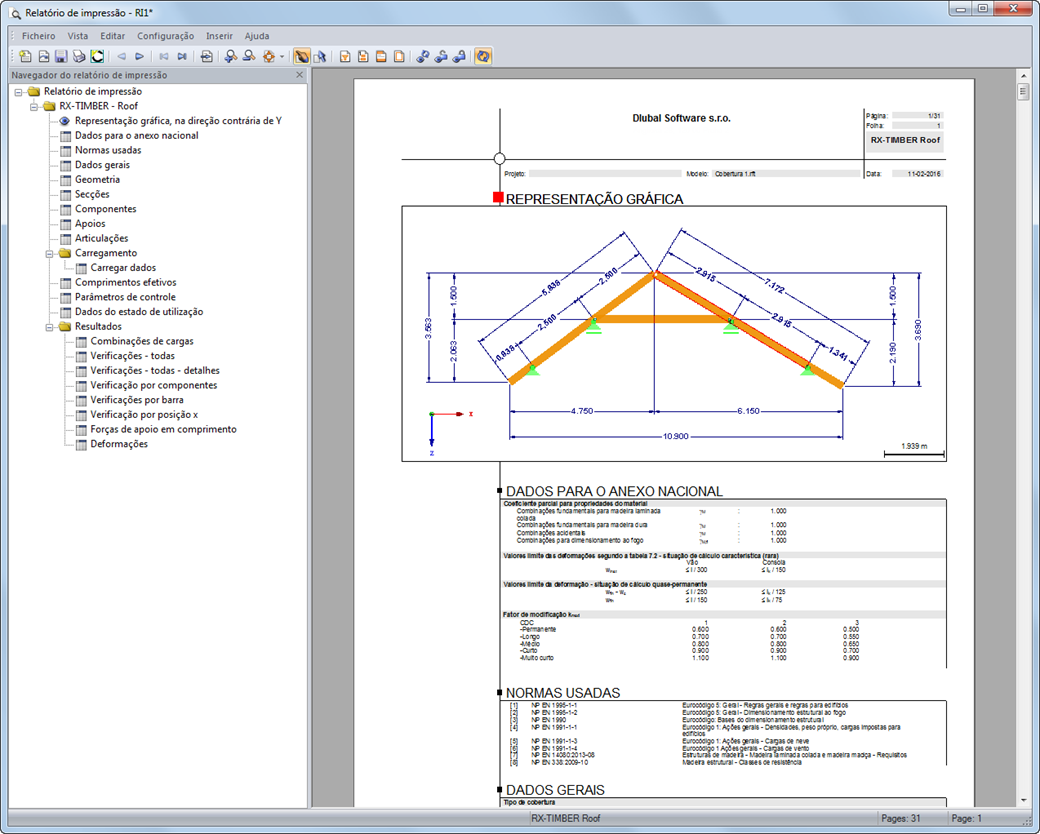

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
