RX-TIMBER Roof

RX-TIMBER Roof es un software especial para el cálculo y dimensionamiento de cubiertas de madera según el Eurocódigo EN 1995-1-1 y otras normas. Las características principales incluyen el diseño de varios tipos de cubiertas, como cubiertas planas, a un agua y a dos aguas, la generación automática de cargas, las opciones para crear las combinaciones necesarias para varias comprobaciones de diseño y una biblioteca de materiales definida por el usuario.

El software también le permite introducir fácilmente la geometría, determinar las razones de tensiones, los esfuerzos en los apoyos y las deformaciones, así como las escalas de referencia de colores en las ventanas de resultados.

Cálculo de cubiertas de madera

Total de artículos: 4

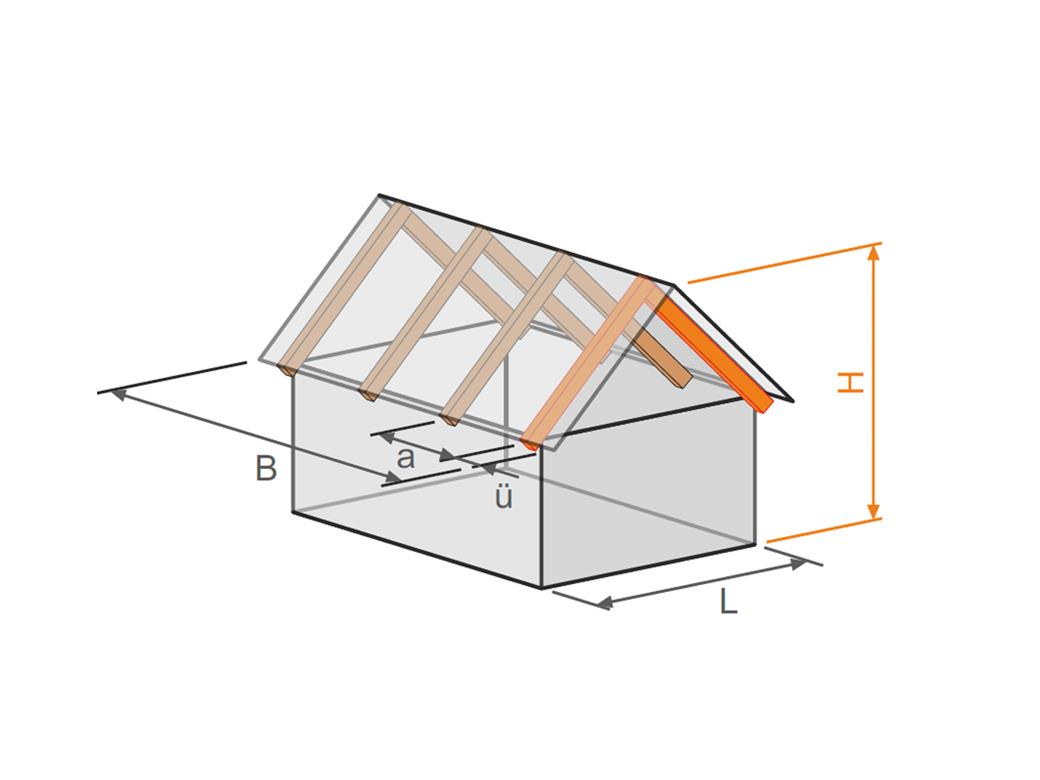

Programa independiente de cubierta RX-TIMBER | Diseño de cubiertas de madera

RX-TIMBER Roof | Características

Cálculo de los siguientes tipos de cubiertas:
- Cubierta plana
- Cubierta a un agua
- Cubierta a dos aguas (simétrica o asimétrica)
Definición de cualquier apoyo adicional y selección libre de grados de libertad (definición libre adicional de la rigidez elástica traslacional y rotacional de apoyos y articulaciones)
Disposición de hasta cinco vigas de cerco/tirantes, incluido el apoyo intermedio para cubierta a dos aguas
Generación automática de cargas de viento y nieve
Generación automática de las combinaciones necesarias para los estados límite últimos y de servicio, así como el cálculo de la resistencia al fuego (definición adicional de varias cargas en barras y en nudos)
Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
- Alemania DIN EN 1995-1-1/NA:2013-08 (Alemania)
- NBN EN 1992-1-1 ANB: 2010 (Bélgica)
- BDS EN 1995-1-1/NA:2012-02 (Bulgaria)
- EN 1992-1-1 DK NA: 2013 (Dinamarca)
- SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
- NF EN 1992-1-1/NA: 2016-03 (Francia)
- I S. EN 1995-1-1/NA:2010-03 (Irlanda)
- UNI EN 1992-1-1/NA: 2007-07 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
- ÖNORM B 1992-1-1: 2018-01 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Suecia)
- STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
- SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
- CSN EN 1995-1-1: 2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
- CYS EN 1995-1-1/NA:2011-02 (Chipre)
Entrada de geometría simple con gráficos ilustrativos
Entrada de voladizos de sección variable con corte a la fibra en la cara inferior de los cabrios
Amplia biblioteca de materiales que se puede ampliar con materiales definidos por el usuario
Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
Escalas de color de referencia en las tablas de resultados
Exportación directa de datos a MS Excel
Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.

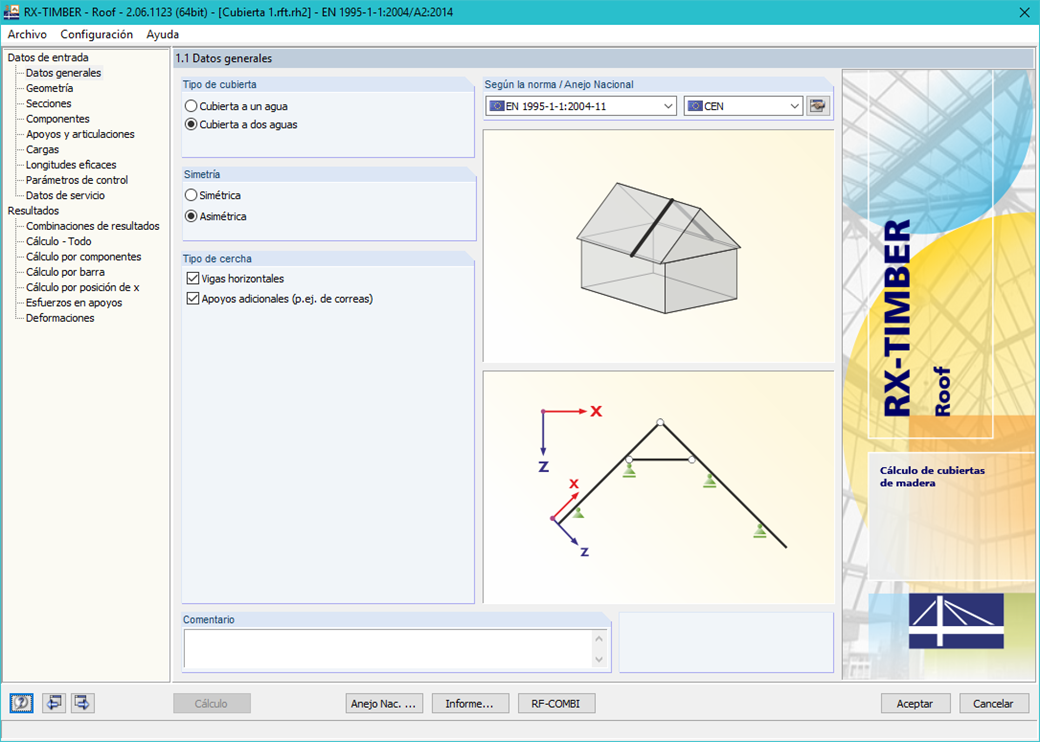

RX-TIMBER Roof | Entrada

Hay varias opciones disponibles para modelar una cubierta (techo). Las representaciones gráficas facilitan la entrada de datos geométrica. Las modificaciones de la sección se actualizan automáticamente.

Además, es posible considerar debilitamientos de las secciones en los apoyos. De manera opcional es posible definir si se realiza el cálculo de la presión del apoyo en lado del cabio.

Las cargas permanentes (por ejemplo, la estructura de la cubierta) se pueden introducir utilizando la biblioteca de materiales completa y ampliable. Las cargas debidas a voladizos y vigas horizontales pueden introducirse por separado. Los generadores integrados en RX-TIMBER Purlin permiten la generación conveniente de varios casos de carga de viento y nieve. Es posible agregar manualmente cualquier carga puntual y distribuida.

Los casos de carga se muestran gráficamente y se superponen en combinaciones de carga generadas automáticamente según EC 5. Para cálculos de estabilidad y estado límite de servicio, puede cambiar los datos manualmente, por ejemplo, para voladizos (cubierta que sobresale), es necesario ignorar el ELS.

RX-TIMBER Roof | cálculo

En RX-TIMBER Roof, puede establecer las siguientes especificaciones de cálculo: *Selección de los cálculos a realizar (ELU, ELS, resistencia al fuego)

Opción para determinar los esfuerzos en los apoyos y deformaciones
Ajuste de los valores límite recomendados para el estado límite de servicio
Determinación de los parámetros para la protección frente al fuego según el método simplificado
Incremento de resistencias según EN 1995‑1‑1, capítulo 3.2

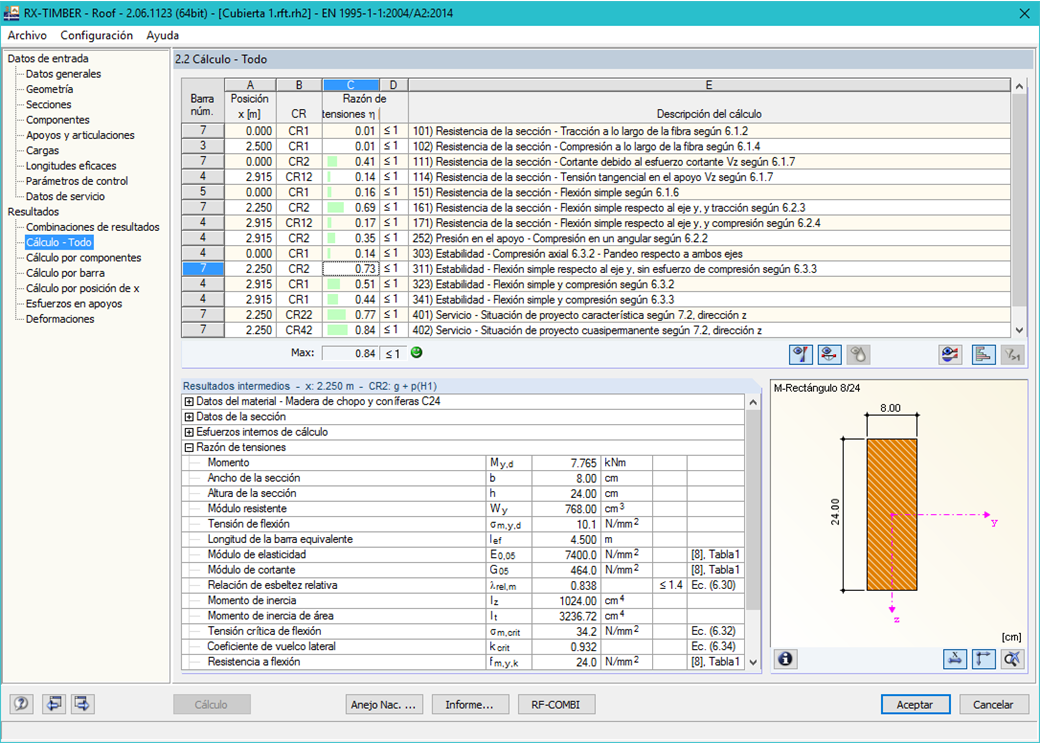

RX-TIMBER Roof | Resultados

Después del cálculo, los resultados de los cálculos realizados, incluidos todos los valores intermedios requeridos, se muestran en tablas de resultados ordenadas de forma clara según varios criterios. Dado que el programa muestra los valores intermedios en detalle, se asegura la transparencia de todos los cálculos. Es posible mostrar la distribución de esfuerzos internos para cada posición x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.

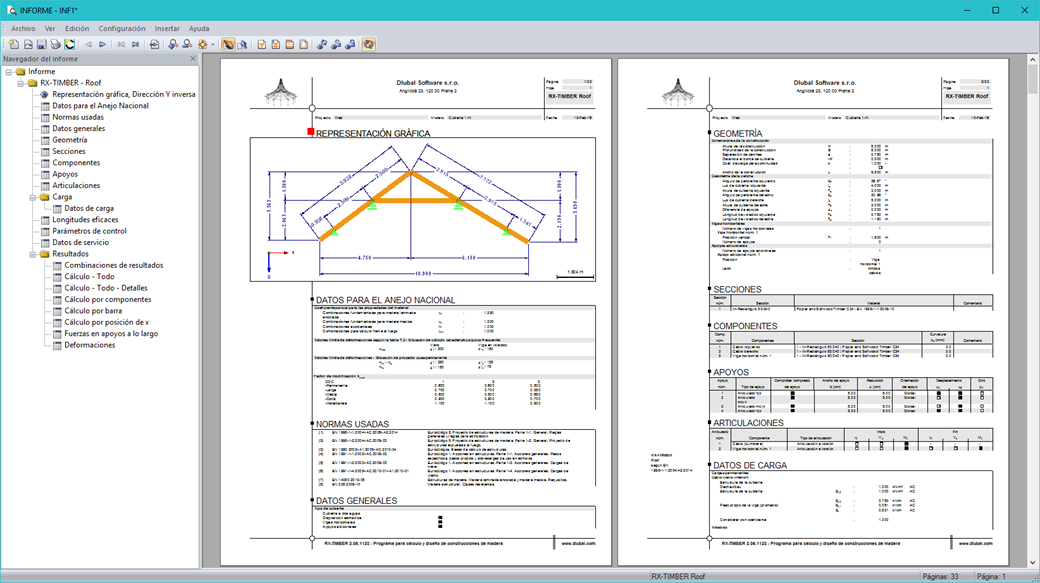

Los cálculos con detalles de diseño y diagramas de resultados seleccionados se pueden agregar en el informe, proporcionando una documentación organizada de forma clara. El informe puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se incluirán en el informe.
