RX-TIMBER Roof

RX-TIMBER Roof je specializovaný software pro posouzení dřevěných střešních konstrukcí podle EN 1995‑1‑1 a dalších národních norem. Mezi hlavní funkce patří posouzení různých typů střešních konstrukcí, jako jsou ploché, pultové a sedlové střechy, automatické generování zatížení, vytváření potřebných kombinací pro různá posouzení a uživatelsky definovaná databáze materiálů.

Software vám také umožňuje snadné zadání geometrie, stanovení využití, podporových sil a deformací a nabízí barevné referenční stupnice ve výsledkových tabulkách.

Posouzení dřevěných krovů

Celkový počet: 4

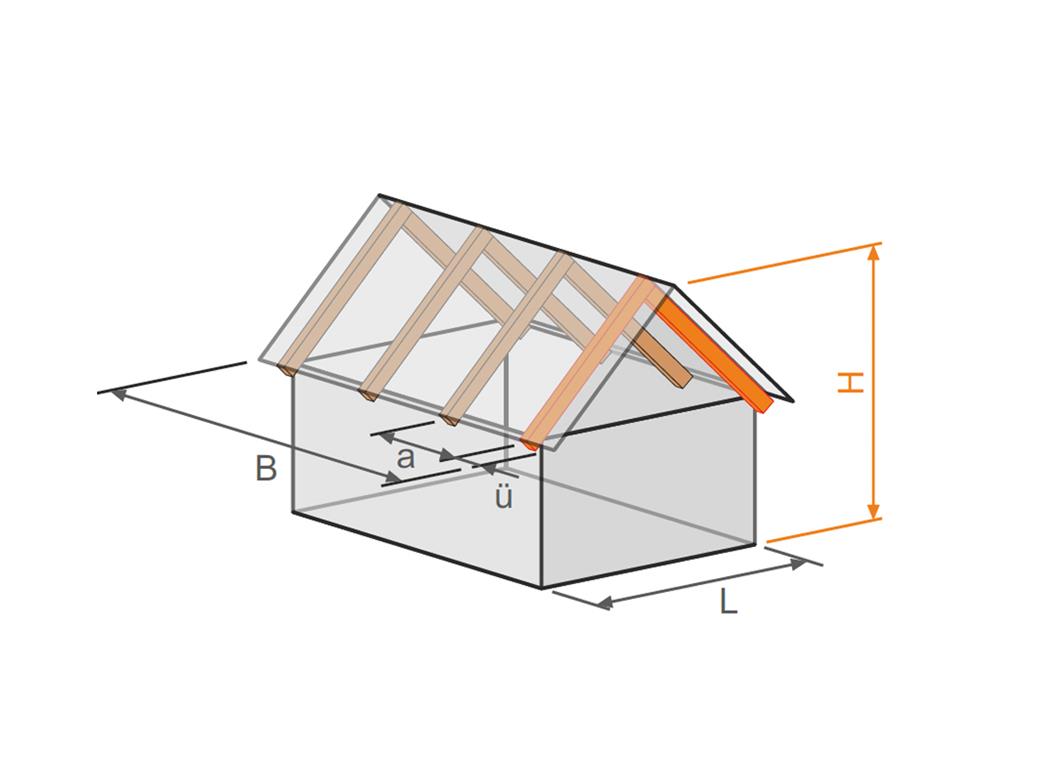

Samostatný program RX-TIMBER Roof | Posouzení dřevěných střech

RX-TIMBER Roof | Základní vlastnosti

Posouzení následujících typů střešních konstrukcí:
- Plochá střecha
- Pultová střecha
- Sedlová střecha (symetrická/asymetrická)
Možnost definovat přídavné podpory a neomezený výběr stupňů volnosti (doplňková neomezená definice lineárních a rotačních tuhostí podpor a uvolnění)
Uspořádání až pěti hambálků/kleštin včetně mezilehlých podpor pro sedlové střechy
Automatické generování zatížení větrem a sněhem
Automatické vytvoření požadovaných kombinací pro posouzení mezního stavu únosnosti a použitelnosti a požární odolnosti (možné dodatečné zadání několika prutových a uzlových zatížení)
V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
- Německo DIN EN 1995-1-1/NA:2013-08 (Německo)
- NBN EN 1995-1-1/ANB:2012-07 (Belgie)
- BDS EN 1995-1-1/NA:2012-02 (Bulharsko)
- DK EN 1995-1-1/NA:2011-12 (Dánsko)
- SFS EN 1995-1-1/NA:2007-11 (Finsko)
- NF EN 1995-1-1/NA:2010-05 (Francie)
- I S. EN 1995-1-1/NA:2010-03 (Irsko)
- UNI EN 1995-1-1/NA:2010-09 (Itálie)
- NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
- ÖNORM B 1995-1-1:2015-06 (Rakousko)
- PN EN 1995-1-1/NA:2010-09 (Polsko)
- SS EN 1995-1-1 (Švédsko)
- STN EN 1995-1-1/NA:2008-12 (Slovensko)
- SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
- ČSN EN 1995-1-1:2007-09 (Česká republika)
- BS EN 1995-1-1/NA:2009-10 (Velká Británie)
- CYS EN 1993-1-1/NA:2009-03 (Kypr)
Snadné zadávání geometrie s doprovodnou grafikou
Zadání konzol s náběhem se seříznutím vláken na dolní straně krokve
Rozsáhlá databáze materiálů, kterou je možné rozšířit o materiály definované uživatelem
Stanovení využití, podporových sil a deformací
Barevné referenční stupnice v tabulkách výsledků
Přímý export dat do MS Excel
Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.

RX-TIMBER Roof | Údaje

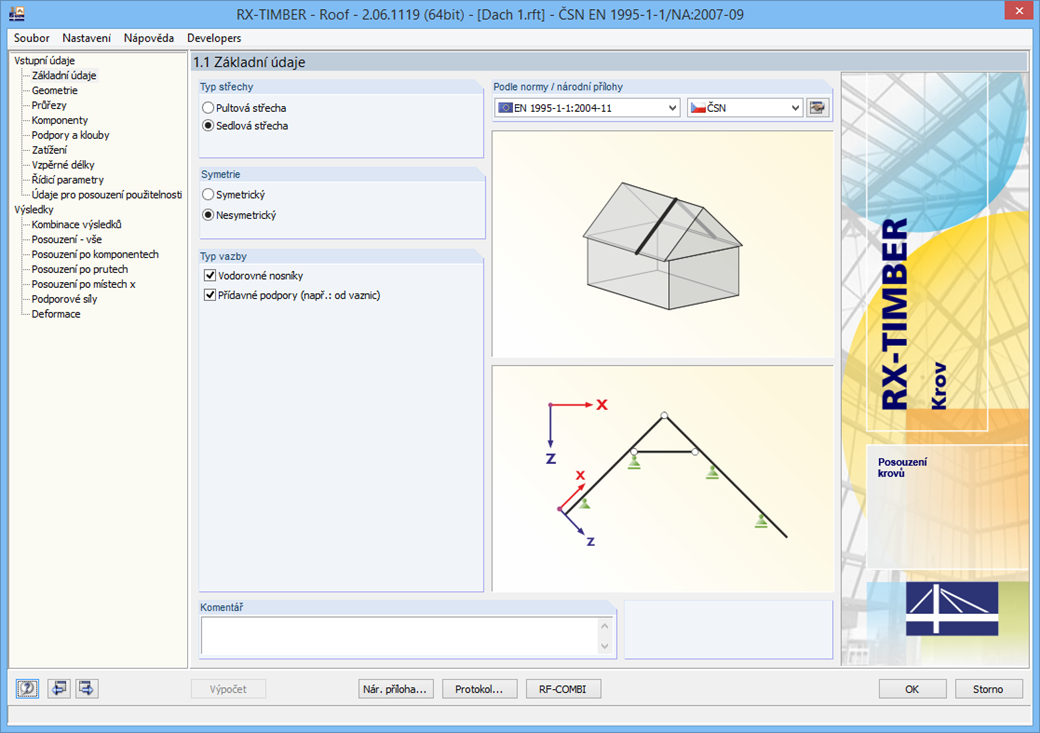

Při modelování krovu jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují.

Dále je možné uvažovat oslabení průřezů na podporách. Volitelně je možné zvolit posouzení tlaku na podporách na straně krokve

Stálá zatížení (např. střešní konstrukce) lze zadat pomocí rozsáhlé a rozšiřitelné databáze materiálů. Zatížení od konzolových nosníků a hambalků či kleštin lze zadat odděleně. Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Ručně lze přidat jakékoliv osamělé nebo rovnoměrné zatížení.

Zatěžovací stavy jsou pro kontrolu znázorněny graficky a zatížení se kombinují v automaticky generovaných kombinacích zatěžovacích stavů podle EC 5. Pro posouzení stability a použitelnosti lze údaje změnit ručně, například pro konzoly (přesah střechy) je nutné zanedbat MSP.

RX-TIMBER Roof | Dimenzování,

V programu RX-TIMBER Roof lze nastavit následující parametry výpočtu: *Výběr posouzení (MSÚ, MSP, požární odolnost)

Nastavení zobrazení podporových sil a deformací
Úprava doporučených mezních hodnot pro mezní stav použitelnosti
Definice parametrů pro posouzení požární odolnosti podle zjednodušené metody
Zvýšení pevnosti podle EN 1995‑1‑1, odstavec 3.2 nebo 3.3

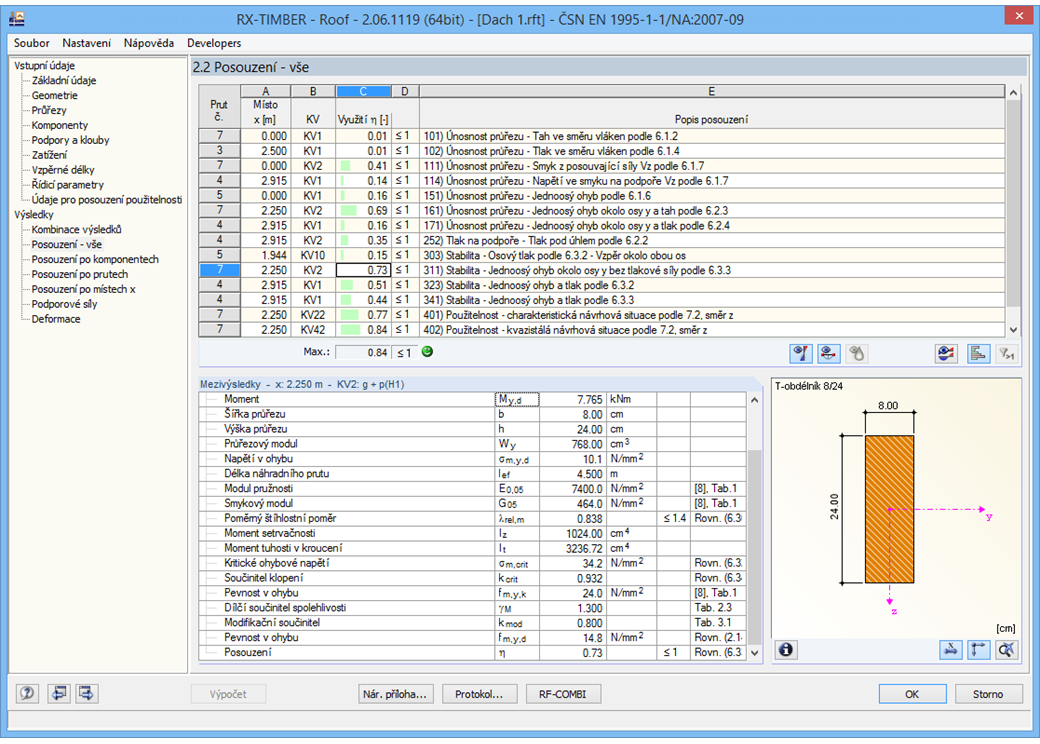

RX-TIMBER Roof | Výsledky

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

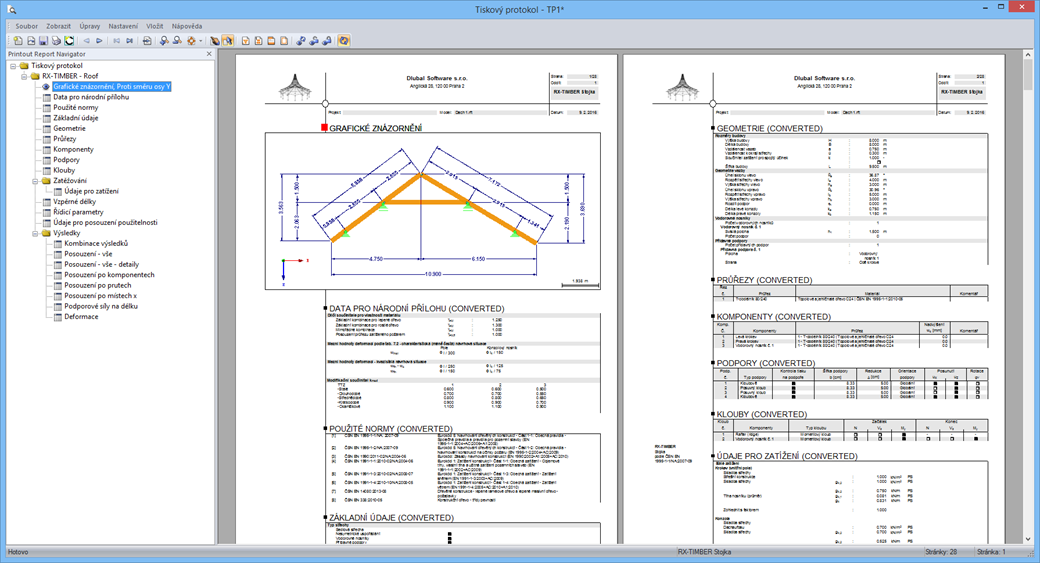

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
