RX-TIMBER Glued-Laminated Beam

Le programme RX-TIMBER Glued-Laminated Beam est un logiciel de calcul de structure spécialisé dans la vérification des poutres en bois lamellé-collé. Il vous aide à calculer de longues travées de poutres en bois lamellé-collé dans huit types de poutres différentes (parallèles, toiture à un seul versant, à versant, etc.). Il est possible de considérer des éléments de raidissement typiques pour la traction transversale, par exemple, les barres d'acier collées.

Il vous permet d'effectuer des vérifications à l'état limite ultime et à l'état limite de service selon l'EN 1995-1-1 (EC 5) et éventuellement la norme DIN 1052:2008-12. Le programme vous offre une vaste bibliothèque de classes de matériaux, des générateurs de charges pour les charges de vent et de neige et prend en charge la vérification de la résistance au feu.

Vérification de poutres en bois lamellé-collé

Nombre total d'articles : 4

RX-TIMBER Glued-Laminated Beam | Fonctionnalités

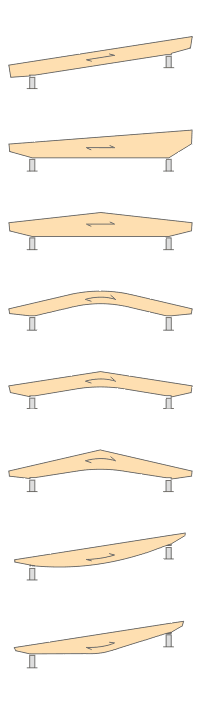

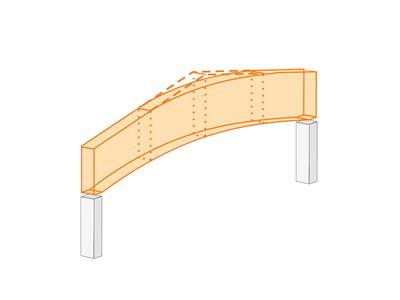

Vérification des types de poutre :
- Poutre parallèle
- Poutre de toiture à un seul versant
- Poutre à double décroissance
- Poutre cintrée
- Poutre à inertie variable avec hauteur constante
- Poutre à inertie variable avec hauteur variable
- Poutre à section variable - parabolique
- Poutre de sélection - Linéaire avec arrondi au centre
Poutres asymétriques avec et sans porte-à-faux
Disposition d'une faîtière libre
Considération facultative des éléments de raidissement pour la traction transversale
Deux types de calcul sont disponibles pour les éléments de raidissement en traction transversale :
- De construction si besoin
- Absorption totale des contraintes de traction transversale
Calcul du nombre requis d'éléments de raidissement pour la traction transversale et affichage graphique de la disposition dans la poutre
Entrée de géométrie simple avec graphiques illustrés
Génération adéquate des charges de neige selon l'EN 1991-1-3 ou la DIN 1055:2005, partie 5
Détermination automatique des charges de vent selon la partie 4 de l'EN 1991-1-4 ou de la DIN 1055:2005
Cas de charge et applications de charge définis par l'utilisateur
Génération automatique de toutes les combinaisons de charges possibles
Connexion à MS Excel et accès via l'interface COM
Bibliothèque de matériaux pour les deux normes
Pour la vérification selon l'EC 5 (EN 1995), les annexes nationales (AN) suivantes sont disponibles:
- DIN EN 1995-1-1/NA:2013-08 (Allemagne)
- NBN EN 1995-1-1/ANB:2012-07 (Belgique)
- DK EN 1995-1-1/NA:2011-12 (Danemark)
- SFS EN 1995-1-1/NA:2007-11 (Finlande)
- NF EN 1995-1-1/NA:2010-05 (France)
- UNI EN 1995-1-1/NA:2010-09 (Italie)
- NEN EN 1995-1-1/NB:2007-11 (Pays-Bas)
- ÖNORM B 1995-1-1:2015-06 (Autriche)
- PN EN 1995-1-1/NA:2010-09 (Pologne)
- SS EN 1995-1-1 (Suède)
- STN EN 1995-1-1/NA:2008-12 (Slovaquie)
- SIST EN 1995-1-1/A101:2006-03 (Slovénie)
- CSN EN 1995-1-1:2007-09 (République tchèque)
- BS EN 1995-1-1/NA:2009-10 (Royaume-Uni)
Vaste bibliothèque de charges permanentes
Attribution de la classe de service à la structure et spécification des catégories de classe de service
Détermination des rapports de calcul, des efforts d'appui et des déformations
Icône d'information indiquant que la vérification est réussie ou non
Échelles de référence de couleurs dans les tableaux de résultats
Export direct des données dans MS Excel
Interface DXF pour la préparation des documents de production en CAO
Langages du programme : anglais, allemand, tchèque, italien, espagnol, français, portugais, polonais, chinois, néerlandais et russe
Rapport d'impression vérifiable avec toutes les vérifications requises. Rapport d'impression disponible dans plusieurs langues de sortie; par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois et néerlandais.

RX-TIMBER Glued-Laminated Beam | Données d'entrée

Il existe différentes options disponibles pour la modélisation des poutres. Les représentations graphiques facilitent l'entrée de la géométrie. Les modifications sont immédiatement prises en compte et appliquées. La flèche des porte-à-faux peut être définie indépendamment de la flèche dans la travée lors de la vérification à l'état limite de service.

La catégorie de bois appropriée peut être sélectionnée dans la bibliothèque de matériaux. Toutes les classes de matériau spécifiées dans l'EN 1995-1-1: 2004 (EC 5) ou la DIN 1052:2008-12 et l'Annexe Nationale sélectionnée sont disponibles pour le lamellé-collé, le bois feuillu et le bois résineux. De plus, vous pouvez créer une classe de résistance avec des propriétés de matériau définies par l'utilisateur afin d'élargir la bibliothèque. Les charges permanentes (par exemple, la structure de la toiture) peuvent également être entrées à l'aide de la bibliothèque de matériaux complète et extensible.

Les générateurs intégrés dans RX-TIMBER Purlin permettent de générer facilement des cas de charge de vent et de neige. Les cas de charge sont affichés graphiquement et superposés dans les combinaisons de charges générées automatiquement selon l'EN 1990, la DIN 1055-100 ou la DIN 1052. Les données d'entrée requises sont ainsi réduites au minimum. Cependant, vous pouvez également entrer les spécifications de charge manuellement.

RX-TIMBER Glued-Laminated Beam | Vérification

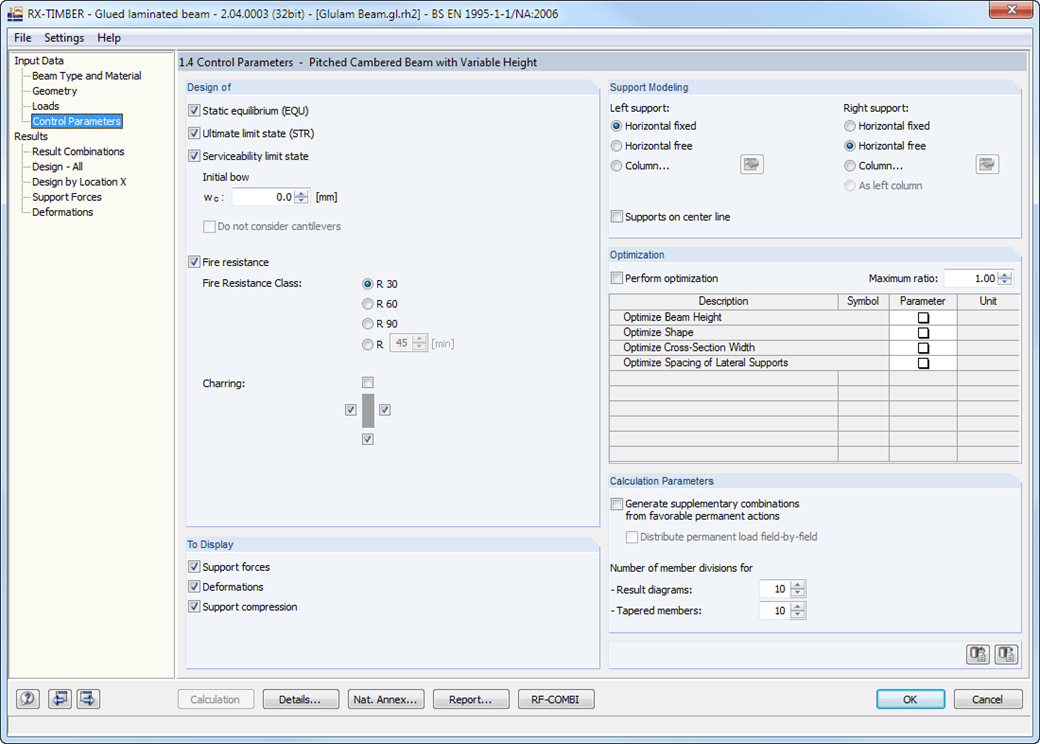

Dans le module RX-TIMBER Glued-Laminated Beam, les paramètres de calculs suivants peuvent être définis pour le calcul :

Vérification de l'ELU, de l'ELS et/ou de la résistance au feu
- Sélection des types de vérification à effectuer
- Décision si les forces d'appui et les déformations sont à déterminer
- Ajustement des valeurs limites recommandées pour les analyses de déformation
- Définition des paramètres pour la vérification de la résistance au feu effectuée selon la méthode simplifiée (en option pour F 30-B, F 60-B, F 90-B et définie par l'utilisateur)
- Détermination du moment de basculement pour un appui articulé
Définition des conditions d'appui d'une poutre
Optimisation des poutres à l'aide de :
- Modification de la hauteur de poutre
- Modification de la scène de poutre
- largeur de la section
- Espacement des maintiens latéraux

RX-TIMBER Glued-Laminated Beam | résultats

Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères.

La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent y être affichés.

Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. De plus, vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.
