Cálculo de vigas de madera laminada encolada
RX-TIMBER Glued-Laminated Beam | Características

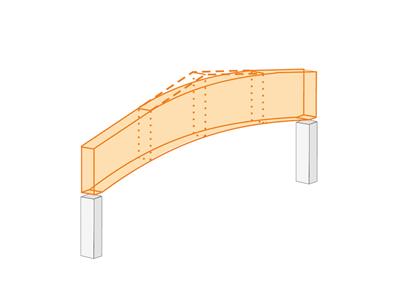

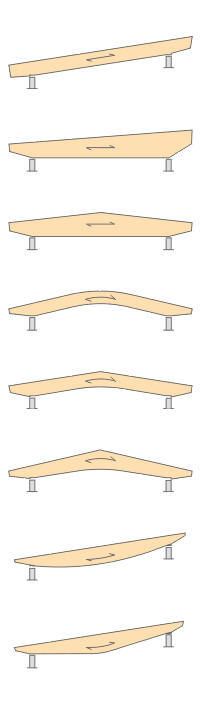

- Cálculo de los siguientes tipos de vigas:
- Viga paralela
- Viga de cubierta a un agua
- Viga de sección variable a dos aguas
- Viga arqueada
- Viga arqueada a dos aguas con altura constante
- Viga arqueada a dos aguas con altura variable
- Viga en vientre de pez - Parabólica
- Barra de carga - Lineal con redondeo en la zona central
- Vigas asimétricas con y sin voladizos
- Disposición de una cuña de cumbrera suelta
- Consideración opcional de elementos de refuerzo para tracción transversal
- Hay dos tipos de cálculo disponibles para elementos de rigidización relacionados con la tracción transversal:
- Estructural si es necesario
- Absorción completa de las tensiones de tracción transversal
- Cálculo del número necesario de elementos de refuerzo para la tracción transversal y representación gráfica de la disposición en la viga
- Entrada de geometría simple con gráficos ilustrativos
- Generación conveniente de cargas de nieve según EN 1991-1-3 o DIN 1055:2005, Parte 5
- Determinación automática de cargas de viento según EN 1991-1-4 o DIN 1055:2005, parte 4
- Casos de carga y aplicaciones de carga definidos por el usuario
- Generación automática de todas las combinaciones de carga posibles
- Conexión a MS Excel y acceso a través de la interfaz COM
- Biblioteca de materiales para ambas normas
- Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
- DIN EN 1995-1-1/NA:2013-08 (Alemania)
- NBN EN 1992-1-1 ANB: 2010 (Bélgica)
- EN 1992-1-1 DK NA: 2013 (Dinamarca)
- SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
- NF EN 1992-1-1/NA: 2016-03 (Francia)
- UNI EN 1992-1-1/NA: 2007-07 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
- ÖNORM B 1992-1-1: 2018-01 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Suecia)
- STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
- SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
- CSN EN 1995-1-1: 2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
- Amplia biblioteca de cargas permanentes
- Asignación de una estructura a la clase de servicio y especificación de las categorías de la clase de servicio
- Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
- Icono de información que indica un cálculo satisfactorio o fallido
- Escalas de color de referencia en las tablas de resultados
- Exportación directa de datos a MS Excel
- Interfaz DXF para crear los documentos de producción en CAD
- Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
- Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
RX-TIMBER Glued-Laminated Beam | Entrada
Hay varias opciones disponibles para el modelado de vigas. Las representaciones gráficas facilitan la entrada de datos geométrica. Las modificaciones de la sección se actualizan automáticamente. La flecha de los voladizos se puede establecer en el cálculo del estado límite de servicio, independientemente de la flecha en el vano.
La clase de madera relevante del material se puede seleccionar de la biblioteca de materiales. Todos los grados de material especificados en EN 1995-1-1: 2004 (EC 5) o DIN 1052:2008-12 y el Anejo Nacional seleccionado están disponibles para madera laminada encolada, madera de frondosas y madera de coníferas. Además, es posible generar una clase resistente con propiedades de material definidas por el usuario para ampliar la biblioteca. Las cargas permanentes (por ejemplo, la estructura de la cubierta) también se pueden introducir utilizando la biblioteca de materiales completa y ampliable.
Los generadores integrados en RX-TIMBER Purlin permiten la generación conveniente de varios casos de carga de viento y nieve. Los casos de carga se muestran gráficamente y se superponen en combinaciones de carga generadas automáticamente según EN 1990, DIN 1055-100 o DIN 1052. De esta manera, los datos de entrada requeridos se reducen al mínimo. Sin embargo, también puede introducir las especificaciones de carga manualmente.
RX-TIMBER Glued-Laminated Beam | cálculo

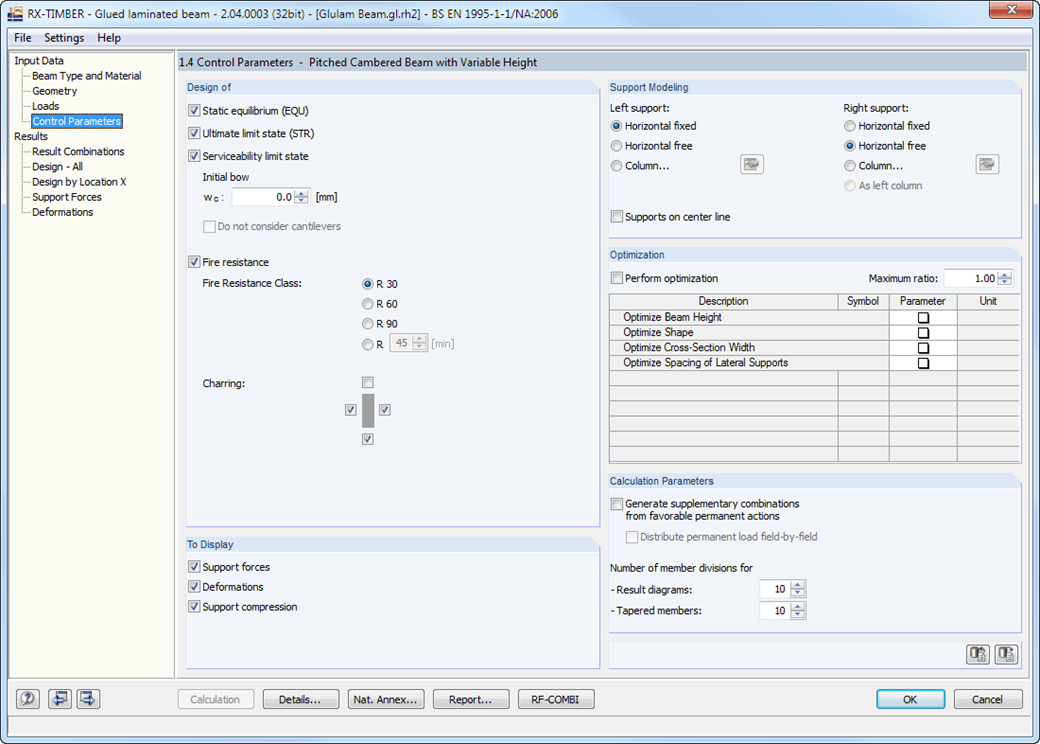

En RX-TIMBER Glued-Laminated Beam, están disponibles las siguientes configuraciones de cálculo:
- Cálculo de ELU, ELS y/o resistencia al fuego
- Selección de los tipos de cálculo a realizar
- Opción para determinar los esfuerzos en los apoyos y deformaciones
- Ajuste de los valores límite recomendados para los análisis de deformación
- Definición de parámetros para el cálculo de la resistencia al fuego realizado según el método simplificado (opcionalmente para F 30-B, F 60-B, F 90-B y definido por el usuario)
- Determinación del momento basculante para un apoyo articulado
- Definición de las condiciones de apoyo para una viga
- Optimización de la viga por medio de:
- Modificación de la profundidad de la viga
- Modificación de la escena de vigas
- ancho de la sección
- Separación de apoyos laterales
RX-TIMBER Glued-Laminated Beam | Resultados
Después del cálculo, los resultados de los cálculos realizados, incluidos todos los valores intermedios requeridos, se muestran en tablas de resultados ordenadas de forma clara según varios criterios.
Dado que el programa muestra los valores intermedios en detalle, se asegura la transparencia de todos los cálculos. Es posible mostrar la distribución de esfuerzos internos para cada posición x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.
Los cálculos con detalles de diseño y diagramas de resultados seleccionados se pueden agregar en el informe, proporcionando una documentación organizada de forma clara. El informe puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se incluirán en el informe.
