RX-HOLZ BSH

Das Programm RX-HOLZ BSH ist eine spezialisierte Statiksoftware für die Bemessung von Brettschichtholzträgern. Es unterstützt Sie in der Bemessung von weitgespannten BSH-Trägern für acht verschiedene Trägerformen (Parallel-, Pultdach-, Satteldachträger usw.). Es ist möglich, typische Querzugverstärkungen wie z. B. eingeklebte Stahlstangen zu berücksichtigen.

Es ermöglicht Ihnen die Durchführung von Nachweisen im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit nach EN 1995-1-1 (EC 5) und optional auch nach DIN 1052:2008-12. Das Programm bietet Ihnen eine umfangreiche Bibliothek für Materialgüten, Lastgeneratoren für Wind- und Schneelasten und unterstützt den Brandschutznachweis.

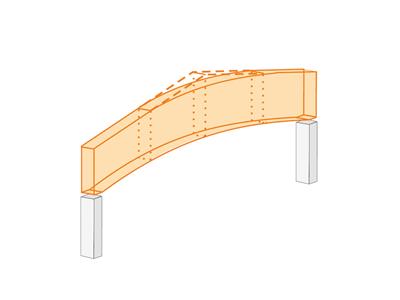

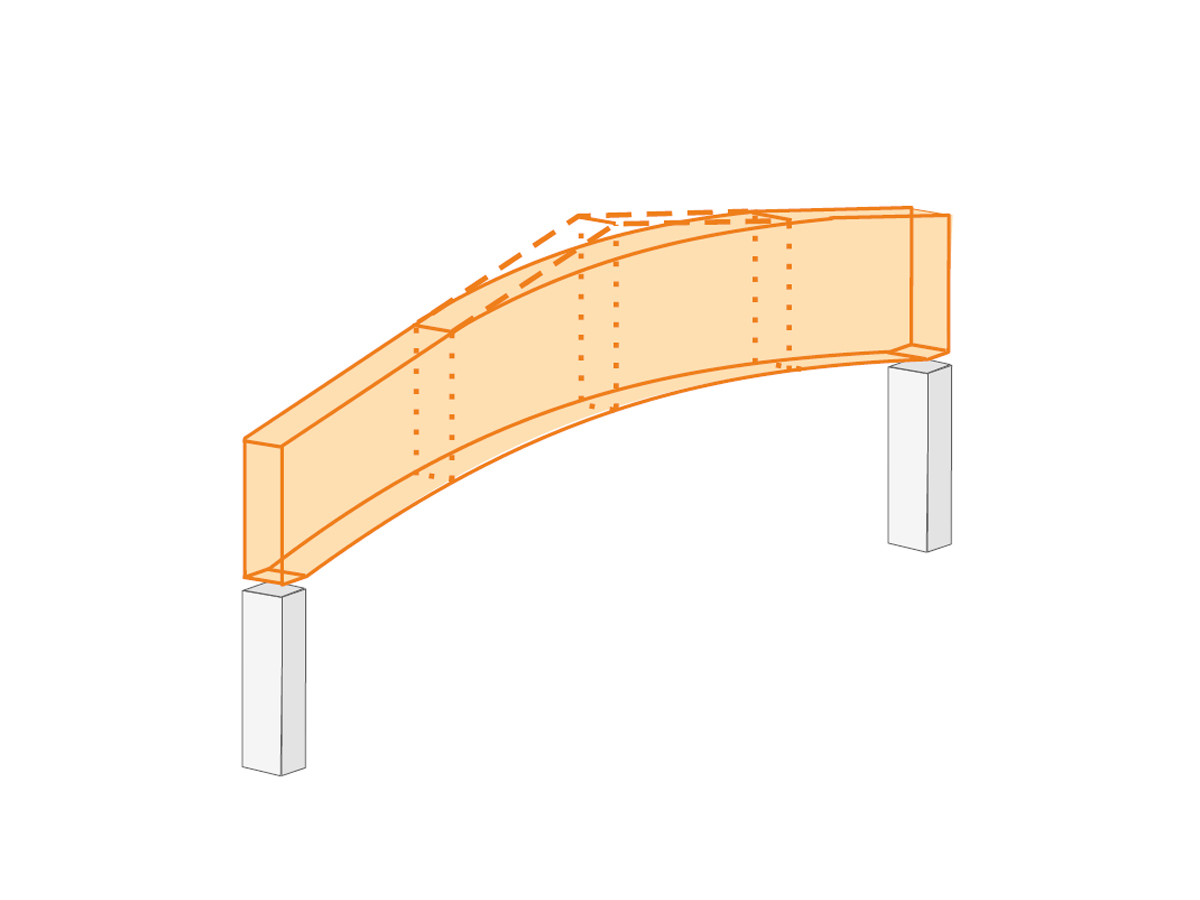

Bemessung von Brettschichtholzträgern

Gesamtanzahl: 4

RX-HOLZ BSH | Leistungsmerkmale

Bemessung folgender Trägerarten:
- Parallelträger
- Pultdachträger
- Satteldachträger mit geradem Untergurt
- Bogenträger
- Satteldachträger mit geneigtem Untergurt und konstanter Höhe
- Satteldachträger mit geneigtem Untergurt und veränderlicher Höhe
- Fischbauchträger - Parabelförmig
- Fischbauchträger - Linear mit Ausrundung im Mittelbereich
Behandlung von unsymmetrischen Trägern mit und ohne Kragarmen
Anordnung eines lose aufgesetzten Firstkeil (hochgesetzte Trockenfuge)
Optionale Berücksichtigung von Querzug-Verstärkungselementen
Zwei mögliche Nachweisarten von Querzug-Verstärkungselementen:
- Konstruktiv falls erforderlich
- Vollständige Aufnahme der Querzugspannungen
Berechnung der erforderlichen Anzahl der Querzug-Verstärkungselemente und grafische Darstellung deren Anordnung im Träger
Einfache Geometrieeingabe mit unterstützenden Grafiken
Komfortable Generierung der Schneelasten nach EN 1991-1-3 bzw. DIN 1055:2005, Teil 5
Automatische Ermittlung der Windlasten nach EN 1991-1-4 bzw. DIN 1055:2005, Teil 4
Möglichkeit, eigene Lastfälle und Lasten zu definieren
Automatische Generierung aller möglichen Lastkombinationen
Anbindung an MS Excel und steuerbar via COM-Interface
Materialbibliothek für beide Normen
Im EC 5 (EN 1995) stehen aktuell die folgenden Nationalen Anhänge zur Verfügung:
- DIN EN 1995-1-1/NA:2013-08 (Deutschland)
- NBN EN 1995-1-1/ANB:2012-07 (Belgien)
- DK EN 1995-1-1/NA:2011-12 (Dänemark)
- SFS EN 1995-1-1/NA:2007-11 (Finnland)
- NF EN 1995-1-1/NA:2010-05 (Frankreich)
- UNI EN 1995-1-1/NA:2010-09 (Italien)
- NEN EN 1995-1-1/NB:2007-11 (Niederlande)
- ÖNORM B 1995-1-1:2015-06 (Österreich)
- PN EN 1995-1-1/NA:2010-09 (Polen)
- SS EN 1995-1-1 (Schweden)
- STN EN 1995-1-1/NA:2008-12 (Slowakei)
- SIST EN 1995-1-1/A101:2006-03 (Slowenien)
- CSN EN 1995-1-1:2007-09 (Tschechische Republik)
- BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
Umfangreiche Bibliothek für ständige Lasten
Zuordnung des Tragwerks zu Nutzungsklasse und Spezifikation von Nutzlastkategorien
Ermittlung der Nachweisquotienten, Lagerkräfte und Verformungen
Kurzinfo über eingehaltene oder nicht erfüllte Nachweise
Farbige Bezugsskalen in den Ergebnismasken
Direkter Datenexport zu MS-Excel
DXF-Schnittstelle zur Erstellung von Produktionsunterlagen im CAD
Programmsprachen Deutsch, Englisch, Tschechisch, Italienisch, Spanisch, Französisch, Portugiesisch, Polnisch, Chinesisch, Niederländisch und Russisch
Prüffähiges Ausdrucksprotokoll mit allen erforderlichen Nachweisen. Als Ausgabesprachen stehen viele Sprachen zur Verfügung u. a. Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Portugiesisch, Chinesisch, Niederländisch.

RX-HOLZ BSH | Eingabe

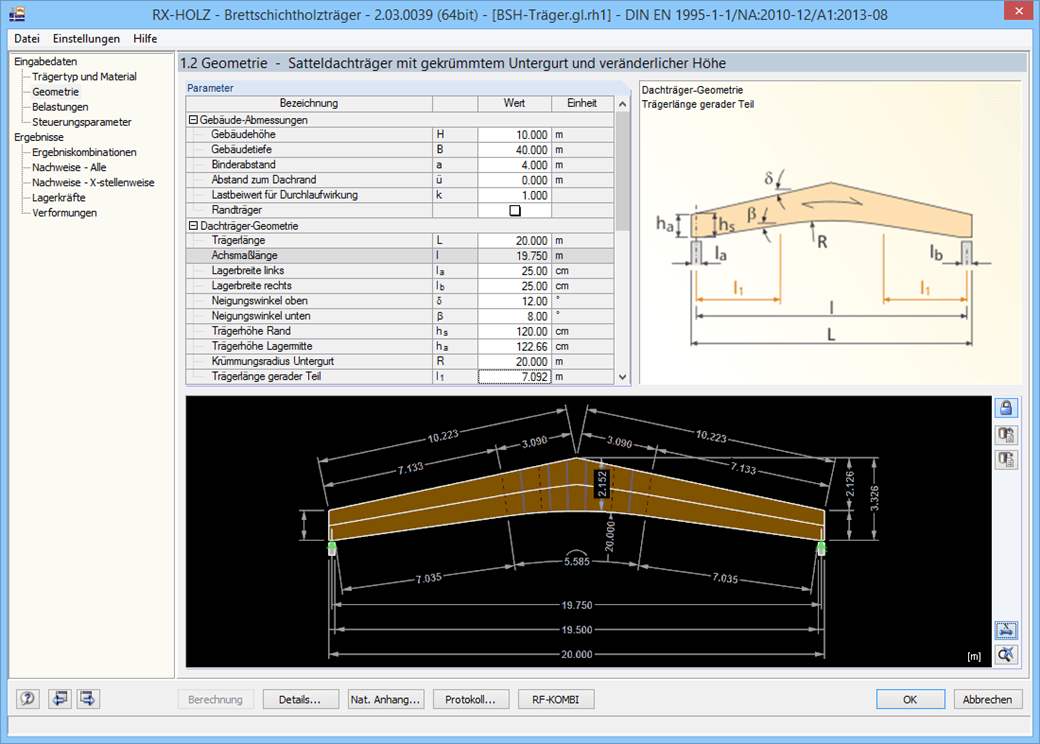

Zur Modellierung des Trägers stehen verschiedene Variationsmöglichkeiten zur Auswahl. Die Geometrieeingabe wird durch grafische Darstellungen unterstützt. Änderungen werden automatisch aktualisiert. Die Durchbiegung der Kragarme kann im Nachweis der Gebrauchstauglichkeit unabhängig von der Durchbiegung im Feld eingestellt werden.

Als Material kann die gewünschte Holzgüte aus einer Bibliothek ausgewählt werden. Zur Verfügung stehen alle nach EN 1995-1-1 (EC5) und dem ausgewählten Nationalen Anhang festgelegten Materialgüten für Brettschichtholz, Nadelholz und Laubholz. Weiterhin besteht für den Anwender die Möglichkeit, eine Festigkeitsklasse mit benutzerdefinierten Materialkennwerten zu generieren und somit den Umfang der Bibliothek zu erweitern. Für die Eingabe der ständigen Lasten (z. B. Dachaufbau) kann ebenfalls eine überaus umfangreiche, erweiterbare Materialbibliothek genutzt werden.

Als sehr komfortabel erweisen sich die integrierten Generierer zur Erzeugung der diversen Wind- und Schneelastfälle. Die Lastfälle werden zur Kontrolle grafisch angezeigt und gemäß EN 1990 bzw. DIN 1055-100, DIN 1052 in automatisch generierten Kombinationen überlagert. Die Eingabe wird somit auf ein Minimum reduziert. Manuelle Lastvorgaben sind aber ebenfalls möglich.

RX-HOLZ BSH | Bemessung

Im Modul RX-HOLZ BSH können folgende Einstellungen zur Berechnung vorgenommen werden:

Durchzuführende Nachweise:
- Auswahl der Nachweise, die geführt werden sollen
- Festlegung, ob die Lagerkräfte und Verformungen ausgegeben werden sollen oder nicht
- Anpassung der empfohlenen Grenzwerte für die Verformungsnachweise
- Festlegung der Parameter für die Durchführung der Brandschutznachweise nach dem vereinfachten Verfahren (wahlweise für F 30-B, F 60-B, F 90-B und benutzerdefiniert)
- Ermittlung des Kippmomentes für Gabellagerung
Festlegung der Auflagerbedingungen des Trägers
Optimierung des Trägers durch:
- Veränderung der Trägerhöhe
- Veränderung der Ansichtsfläche des Trägers
- Querschnittsbreite
- Abstand seitlicher Halterungen

RX-HOLZ BSH | Ergebnisse

Nach der erfolgreichen Bemessung werden die geführten Nachweise mit allen erforderlichen Zwischenwerten, nach unterschiedlichen Kriterien geordnet, klar strukturiert und übersichtlich aufbereitet ausgegeben.

Da auch die Zwischenwerte im Detail ausgewiesen werden, sind alle Nachweise transparent. Den Ergebnisverlauf an jeder beliebigen x-Stelle des Trägers kann der Anwender sich in einem separaten Fenster anzeigen lassen. Hierbei können dann sowohl die Verformungen als auch die einzelnen Schnittgrößen dargestellt werden.

Die Nachweise mitsamt Bemessungsdetails und ausgewählte Ergebnisverläufe werden in ein Ausdruckprotokoll integriert, wodurch die nachvollziehbare und anschauliche Dokumentation gewährleistet ist. Es kann durch Grafiken, Erläuterungen, Skizzenscans etc. ergänzt werden. Ebenso kann der Anwender individuell festlegen, welche Daten aus der Berechnung im Ausdruck erscheinen sollen.
