RX-TIMBER Glued-Laminated Beam

Программа RX-TIMBER Glued-Laminated Beam специализируется на расчёте балок из клеёного бруса. Он рассчитывает большепролетные клеёные балки восьми различных типов (параллельные, односкатные, двускатные и другие). Можно учесть типовые элементы жёсткости на поперечное растяжение; например, связанные стальные стержни.

Это позволяет выполнить расчёт стержней и блоков стержней по предельным состояниям по несущей способности и пригодности к эксплуатации по норме EN 1995‑1‑1 (EC 5) и, дополнительно, по DIN 1052:2008‑12. Программа предоставляет вам обширную базу данных классов материалов, генераторы ветровых и снеговых нагрузок, а также поддерживает расчёт на огнестойкость.

Расчёт многослойных дощатоклеёных балок

Всего позиций: 4

RX-TIMBER Glued-Laminated Beam | Характеристики

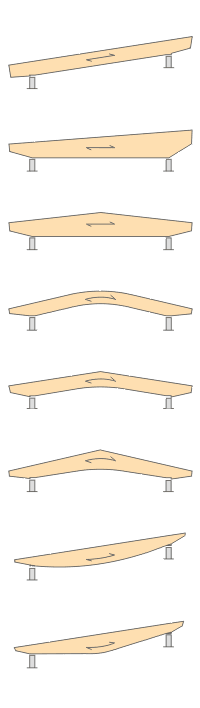

Расчет следующих типов балок:
- Параллельная балка
- Балка односкатной кровли
- Двускатная балка
- Арочная балка
- Сводчатая балка с постоянной высотой
- Сводчатая балка с переменной высотой
- Балка переменного сечения - параболическая
- Лобовая балка - линейная с закруглением в центральной области
Несимметричные балки с консолями и без консолей
Расположение свободного клина конька
Возможность учета элементов жесткости для поперечного растяжения
Для элементов жесткости относительно поперечного растяжения доступно два типа расчета:
- Конструктивный, при необходимости
- Полное поглощение напряжений поперечного растяжения
Расчет необходимого количества элементов жесткости для поперечного растяжения и графическое изображение расположения в балке
Простой ввод геометрии с помощью наглядной графики
Простое создание снеговых нагрузок по нормам EN 1991-1-3 или DIN 1055:2005, часть 5
Автоматическое определение ветровых нагрузок по норме EN 1991-1-4 или DIN 1055:2005, часть 4
Пользовательские загружения и приложения нагрузок
Автоматическое создание всех возможных сочетаний нагрузок
Соединение с MS Excel и доступ через интерфейс COM
База данных материалов обоих нормативов
Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
- DIN EN 1995-1-1/NA:2013-08 (Германия)
- NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
- DK EN 1995-1-1/NA:2011-12 (Дания)
- SFS EN 1995-1-1/NA:2007-11 (Финляндия)
- NF EN 1995-1-1/NA:2010-05 (Франция)
- UNI EN 1995-1-1/NA:2010-09 (Италия)
- NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
- ÖNORM B 1995-1-1:2015-06 (Австрия)
- PN EN 1995-1-1/NA:2010-09 (Польша)
- SS EN 1995-1-1 (Швеция)
- STN EN 1995-1-1/NA:2008-12 (Словакия)
- SIST EN 1995-1-1/A101:2006-03 (Словения)
- CSN EN 1995-1-1:2007-09 (Чехия)
- BS EN 1995-1-1/NA:2009-10 (Великобритания)
Обширная база данных постоянных нагрузок
Присвоение конструкции классу сооружения и определение категорий класса сооружения
Определение расчетных соотношений, опорных реакций и деформаций
Информационный значок, указывающий на успешный или неудачный расчет
Цветовые шкалы значений в таблицах результатов
Прямой экспорт данных в программу MS Excel
Интерфейс DXF для подготовки производственных документов в CAD
Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.

RX-TIMBER Glued-Laminated Beam | Ввод данных

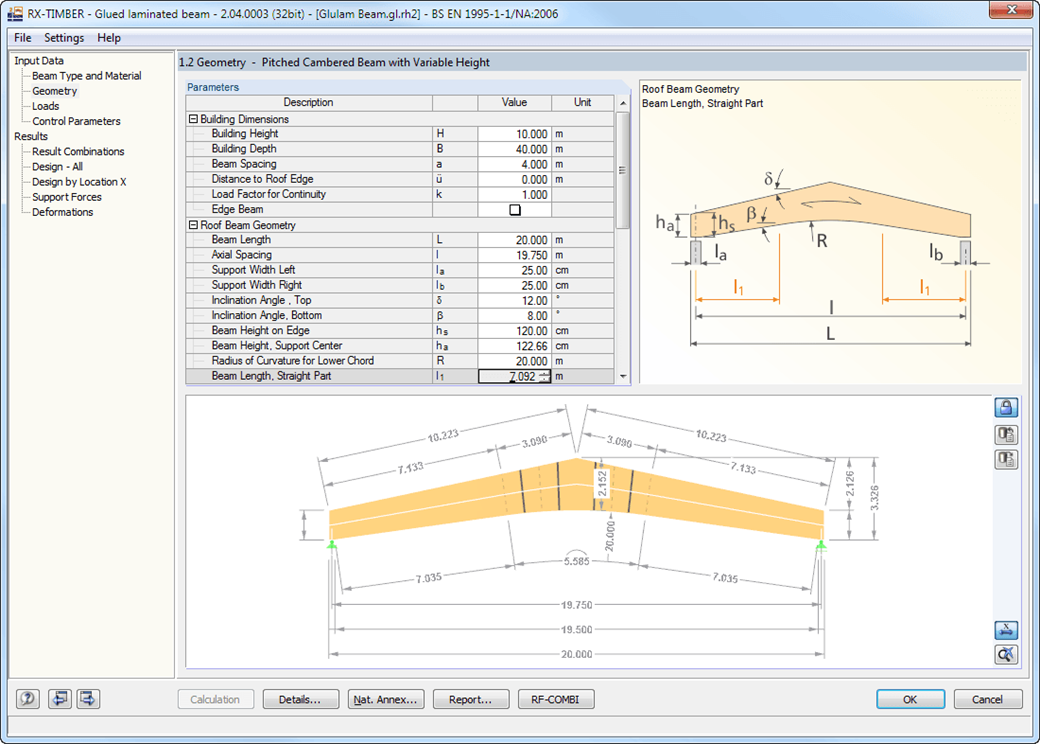

Существует множество способов моделирования балок. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически. Для расчета предельного состояния пригодности к эксплуатации, прогиб консолей можно задать независимо от прогиба в пролете.

Соответствующий класс древесины можно выбрать из библиотеки материалов. Для клеёной древесины, а также для лесоматериала лиственных и хвойных пород доступны все классы материалов, указанные в норме EN 1995-1-1: 2004 (EC 5) или DIN 1052:2008-12, а также выбранные национальные приложения. Более того, можно генерировать класс прочности на основе характеристик материалов, задаваемых пользователем, для расширения базы данных. Для ввода постоянных нагрузок (например, конструкции кровли) Вы также можете использовать обширную и расширяемую библиотеку материалов.

Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. Нагружения отображаются графически и накладываются в автоматически создаваемых сочетаниях нагрузок по EN 1990, DIN 1055-100 или DIN 1052. Таким образом, требуемые входные данные сведены к минимуму. Спецификации нагрузок также можно задать вручную.

RX-TIMBER Glued-Laminated Beam | Расчёт

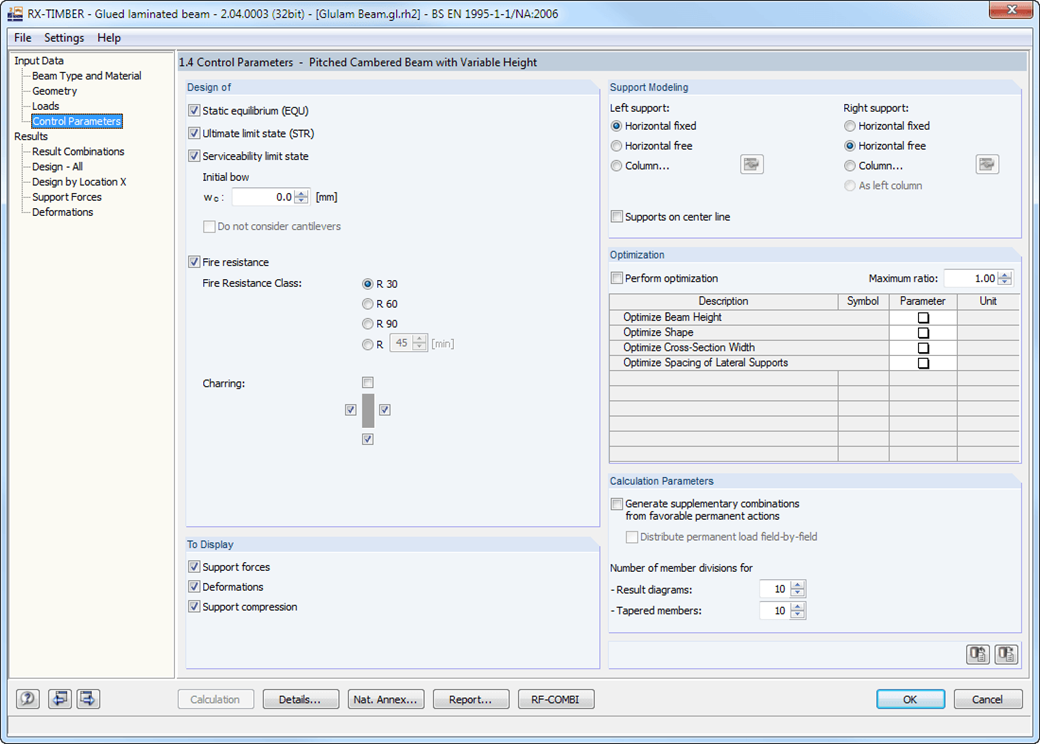

В программе RX-TIMBER Glued-Laminated Beam можно определить следующие параметры расчета:

Расчет предельного состояния по прочности (ПС 1г), предельного состояния по пригодности к эксплуатации (ПС 2г) и/или на огнестойкость
- Выбор расчетов, которые должны быть выполнены
- Выбор отображения опорных реакций и деформаций
- Настройка рекомендованных предельных значений в соответствии с уравнениями с (40) по (42) для анализа деформаций
- Определение параметров для расчета на огнестойкость выполняется в соответствии с упрощенным методом (по выбору для F 30-B,F 60-B, F 90-B и определенный пользователем)
- Определение опрокидывающего момента для шарнирной опоры
Определение условий опирания для балки
Оптимизация балки с помощью:
- Изменения ширины балки
- Изменения рабочей поверхности балки
- ширина сечения
- Шага боковых опор

RX-TIMBER Glued-Laminated Beam | Результаты

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям.

Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.
