RX-TIMBER Glued-Laminated Beam

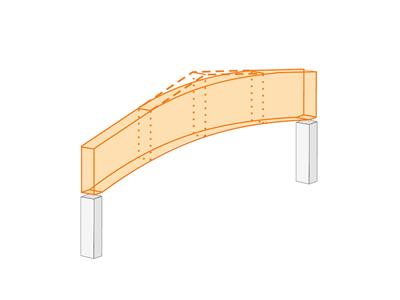

RX-TIMBER Glued-Laminated Beam 是一款专门用于层板胶合木梁的结构分析软件，它可以帮助您设计 8 种不同类型的梁（平行梁、单坡屋顶梁、双坡屋顶梁等）。可以考虑针对横向受拉的典型加劲构件；例如有粘结钢筋。

Es ermöglicht Ihnen die Durchführung von Nachweisen im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit nach EN 1995-1-1 (EC 5) und optional auch nach DIN 1052:2008-12. Das Programm bietet Ihnen eine umfangreiche Bibliothek für Materialgüten, Lastgeneratoren für Wind- und Schneelasten und unterstützt den Brandschutznachweis.

层板胶合木梁设计

总数： 4

RX-TIMBER Glued-Laminated Beam | 产品特性

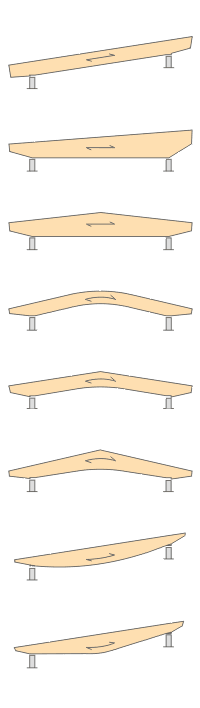

验算下列类型的梁:
- 平行梁
- 单坡屋顶梁
- 双坡屋顶梁，下弦水平
- 拱形梁
- 双坡屋顶下弦弯曲等高梁
- 双坡屋顶下弦弯曲不等高梁
- 鱼腹梁 - 抛物线形
- 鱼梁 - 直线，中心区域磨圆
有和没有悬臂的不对称梁
松动屋脊楔子的设置
选择考虑横向受拉的加劲构件
考虑横向拉力的加固件有两种设计类型：
- 结构的如果需要
- 完全承受横向拉应力
计算横向受拉构件数量，并在梁上画出布置图形
带有说明性图形的简单几何输入
根据欧洲规范 EN 1991-1-3 或 DIN 1055:2005 第 5 部分轻松生成雪荷载
按照欧洲规范 EN 1991-1-4 或 DIN 1055:2005 第 4 部分自动计算风荷载
用户自定义荷载工况和荷载应用
自动生成所有可能的荷载组合
通过 COM 接口连接到 MS Excel 并进行访问
两种规范的材料库
对于按照欧洲规范 EC 5 (EN 1995) 设计，有以下国家附录可供使用：
- DIN EN 1995-1-1/NA:2013-08（德国）
- NBN EN 1995-1-1/ANB:2012-07（比利时）
- DK EN 1995-1-1/NA:2011-12（丹麦）
- SFS EN 1995-1-1/NA:2007-11（芬兰）
- NF EN 1995-1-1/NA:2010-05（法国）
- UNI EN 1995-1-1/NA:2010-09（意大利）
- NEN-EN 1995-1-1/NB:2007-11（荷兰）
- ÖNORM B 1995-1-1:2015-06（奥地利）
- PN EN 1995-1-1/NA:2010-09（波兰）
- SS EN 1995-1-1（瑞典）
- STN EN 1995-1-1/NA:2008-12（斯洛伐克）
- SIST EN 1995-1-1/A101:2006-03（斯洛文尼亚）
- CSN EN 1995-1-1:2007-09（捷克）
- BS EN 1995-1-1/NA:2009-10（英国）
庞大的永久荷载库
分配给使用等级，以及指定使用等级

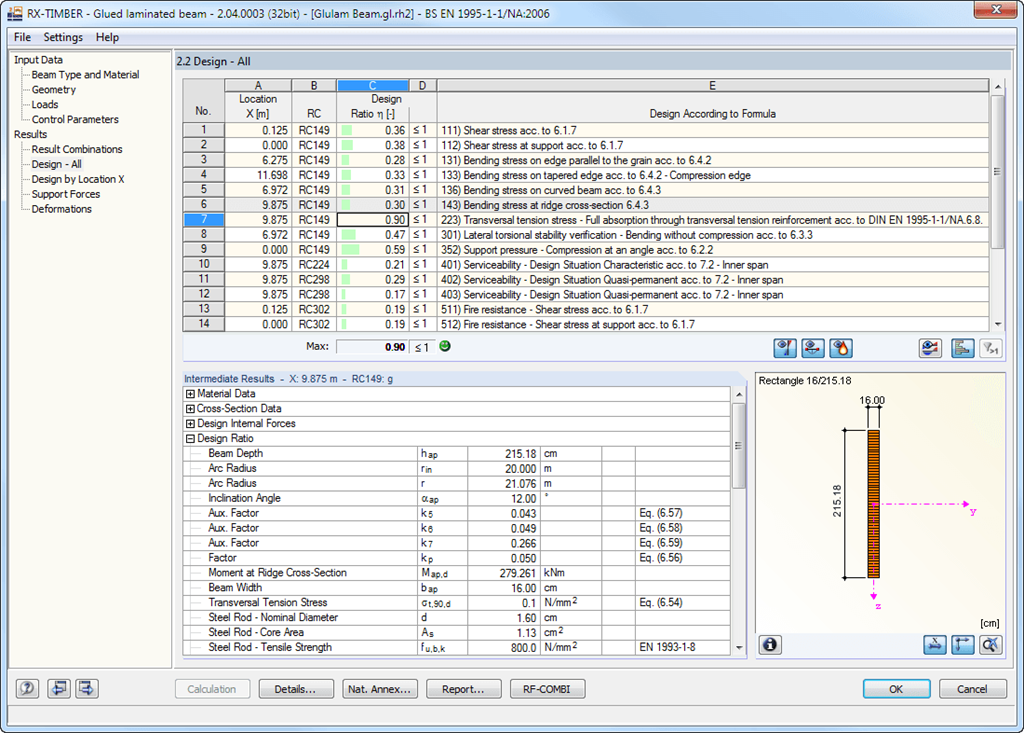

计算利用率、支座反力和变形
表示设计成功或失败的信息图标
结果表中的颜色参考尺度
数据直接导出到 MS Excel
在 CAD 中创建生产文件的 DXF 接口
程序语言：英语、德语、捷克语、意大利语、西班牙语、法语、葡萄牙语、波兰语、中文、荷兰语和俄语
可验证的计算书，包括所有必要的设计计算。打印报告有多种输出语言；德语、法语、意大利语、西班牙语、俄语、捷克语、波兰语、葡萄牙语、中文和荷兰语。

RX-TIMBER Glued-Laminated Beam | 输入

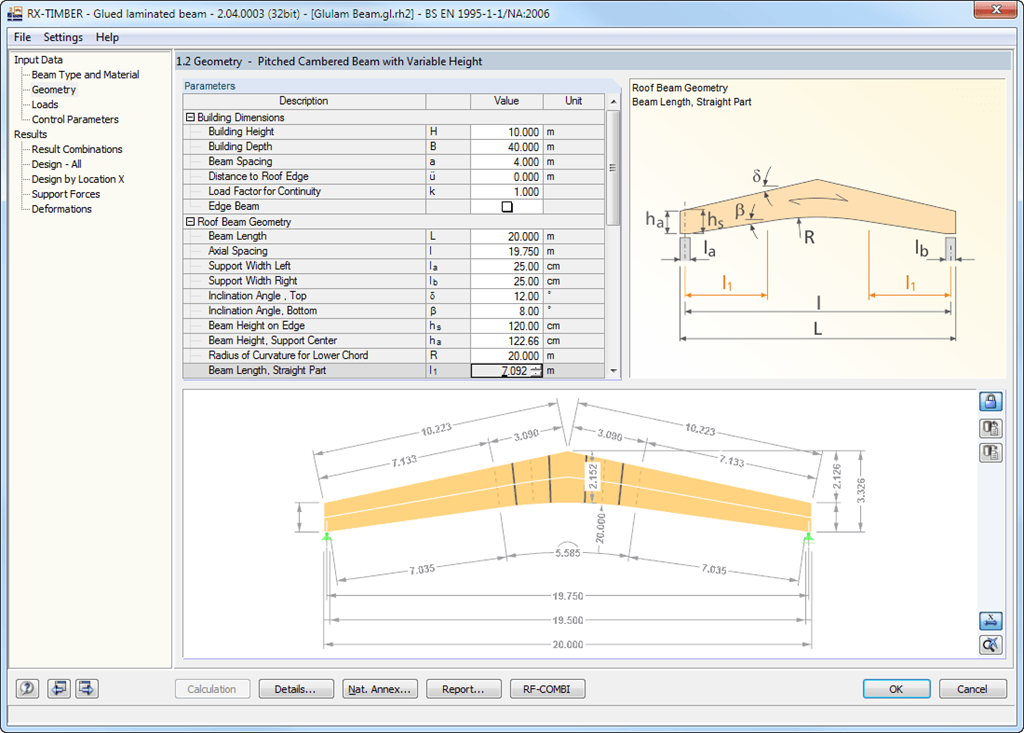

用户可以为梁建模选择不同的方法。图形表示便于几何输入。更改会被自动更新。在正常使用极限状态设计中，可以设置悬臂的挠度，与跨中的挠度无关。

可以从材料库中选择材料的木材等级。如果欧洲规范 EN 1995-1-1: 2004 (EC 5) 或 DIN 1052:2008-12 以及所选的国家附录中规定的所有材料等级都适用于层板胶合木、阔叶木和针叶木。此外，还可以扩展数据库，由用户自定义材料属性来生成强度等级。永久荷载（例如屋盖结构）也可以使用庞大的且可扩展的材料库进行输入。

RX-TIMBER Purlin 模块中集成的生成器可以方便地生成各种风荷载和雪荷载。荷载工况可以图形方式显示，并按照规范 EN 1990、DIN 1055-100 或 DIN 1052 叠加在自动生成的荷载组合中。这样可以将计算所需的输入数据减到最少。但是，用户也可以手动输入荷载设置。

RX-TIMBER Glued-Laminated Beam | 设计

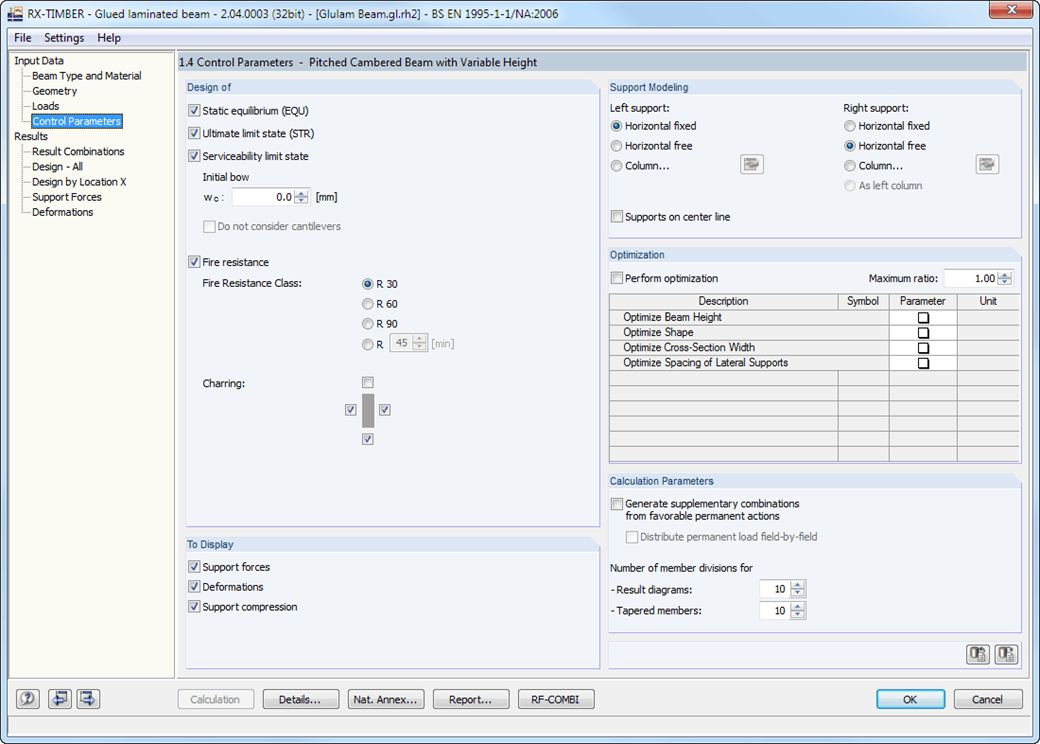

附加模块 RX-TIMBER Glued-Laminated Beam 中可以在计算之前预先定义下列设置：

承载能力极限状态计算、正常使用极限状态验算和抗火验算
- 选择需要进行的验算
- 设置是否显示支座反力和变形等计算结果
- 调整建议的最大挠度限值
- 按照简化计算方法（可选择等级 F 30-B, F 60-B, F 90-B 或者由用户定义）设置抗火验算时的计算参数
- 计算铰支座的倾覆弯矩
• 确定梁的铰支座条件
• 通过下列方法对梁进行优化：
- 修改梁的高度
- 修改梁的截面积
- 截面宽度
- 侧向支撑间距
