RX-TIMBER Glued-Laminated Beam

Program RX-TIMBER Glued-Laminated Beam je specializovaný software pro statické výpočty lepených lamelových nosníků. Podpoří vás při posouzení dřevěných lepených lamelových nosníků s dlouhým rozpětím pro osm různých typů nosníků (přímý nosník, nosník pultové střechy, sedlový nosník a další). Je v něm také možné zohlednit typické výztužné prvky používané pro zesílení průřezu na příčný tah, jako např. vlepené ocelové tyče.

Umožňuje vám provést posouzení v mezním stavu únosnosti a použitelnosti podle EN 1995‑1‑1 (EC 5) a volitelně také podle DIN 1052:2008‑12. Program vám nabízí rozsáhlou databázi jakostí materiálů, generátorů zatížení větrem a sněhem, a podporuje posouzení požární odolnosti.

Posouzení lepených lamelových nosníků

Celkový počet: 4

RX-TIMBER Glued-Laminated Beam | Základní vlastnosti

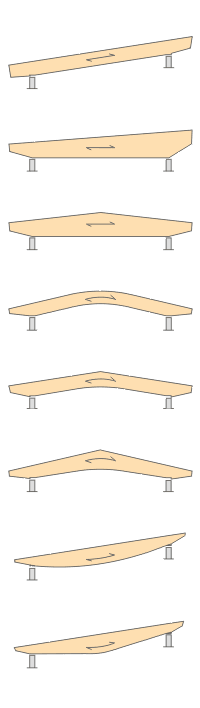

Posouzení následujících typů nosníků:
- Přímý nosník konstantní výšky
- Nosník pultové střechy
- Sedlový nosník s rovnou dolní pásnicí
- Obloukový nosník
- Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
- Nosník sedlové střechy se šikmým dolním pasem a proměnnou výškou
- Nosník proměnného průřezu - parabolický
- Nosník proměnného průřezu - lineární se zaoblením ve střední části
Ošetření asymetrických nosníků s konzolami a bez konzol

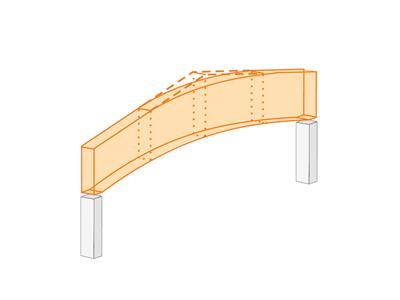

Umístění volného vrcholového klínu
Volitelné zohlednění výztužných prvků na příčný tah
Dva možné typy posouzení výztužných prvků na příčný tah:
- Konstrukční v případě potřeby
- Plné zachycení příčných tahů
Výpočet požadovaného počtu výztužných prvků na příčný tah a grafické znázornění jejich uspořádání v nosníku
Snadné zadávání geometrie s doprovodnou grafikou
Pohodlné generování zatížení sněhem podle EN 1991-1-3 nebo DIN 1055:2005, část 5
Automatické stanovení zatížení větrem podle EN 1991-1-4 nebo DIN 1055:2005, část 4
Možnost zadání vlastních zatěžovacích stavů a zatížení
Automatické generování všech možných kombinací zatížení
Připojení k MS Excel a ovládání přes rozhraní COM
Databáze materiálů pro obě normy
V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
- DIN EN 1995-1-1/NA:2013-08 (Německo)
- NBN EN 1995-1-1/ANB:2012-07 (Belgie)
- DK EN 1995-1-1/NA:2011-12 (Dánsko)
- SFS EN 1995-1-1/NA:2007-11 (Finsko)
- NF EN 1995-1-1/NA:2010-05 (Francie)
- UNI EN 1995-1-1/NA:2010-09 (Itálie)
- NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
- ÖNORM B 1995-1-1:2015-06 (Rakousko)
- PN EN 1995-1-1/NA:2010-09 (Polsko)
- SS EN 1995-1-1 (Švédsko)
- STN EN 1995-1-1/NA:2008-12 (Slovensko)
- SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
- ČSN EN 1995-1-1:2007-09 (Česká republika)
- BS EN 1995-1-1/NA:2009-10 (Velká Británie)
Rozsáhlá databáze stálých zatížení
Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
Stanovení využití, podporových sil a deformací
Stručná informace o splnění, případně nesplnění daného posouzení
Barevné referenční stupnice v tabulkách výsledků
Přímý export dat do MS Excel
DXF rozhraní pro přípravu výrobní dokumentace v CAD
Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.

RX-TIMBER Glued-Laminated Beam | Údaje

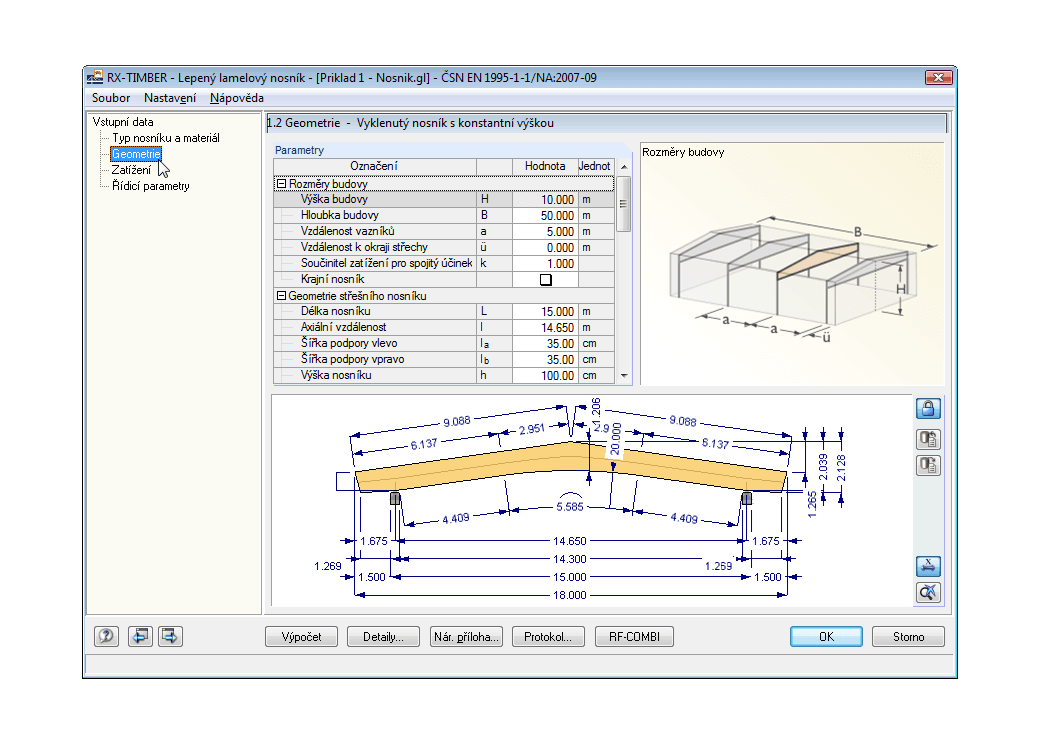

Při modelování nosníku jsou k dispozici různé varianty. Zadání geometrie usnadňuje grafické znázornění. Úpravy se automaticky aktualizují. Pro posouzení mezního stavu použitelnosti je možné nastavit průhyb konzoly nezávisle na průhybu pole nosníku.

Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů uvedené v EN 1995-1-1:2004 (EC 5) nebo DIN 1052:2008-12 a ve vybraných národních přílohách pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu. Stálá zatížení (např. střešní konstrukce) lze zadat také pomocí rozsáhlé a rozšiřitelné databáze materiálů.

Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Zatěžovací stavy jsou pro kontrolu znázorněny graficky a zatížení se kombinují v automaticky generovaných kombinacích zatěžovacích stavů podle EN 1990, DIN 1055-100 nebo DIN 1052. Tím se požadovaná vstupní data redukují na minimum. Zatížení lze definovat také ručně.

RX-TIMBER Glued-Laminated Beam | Dimenzování,

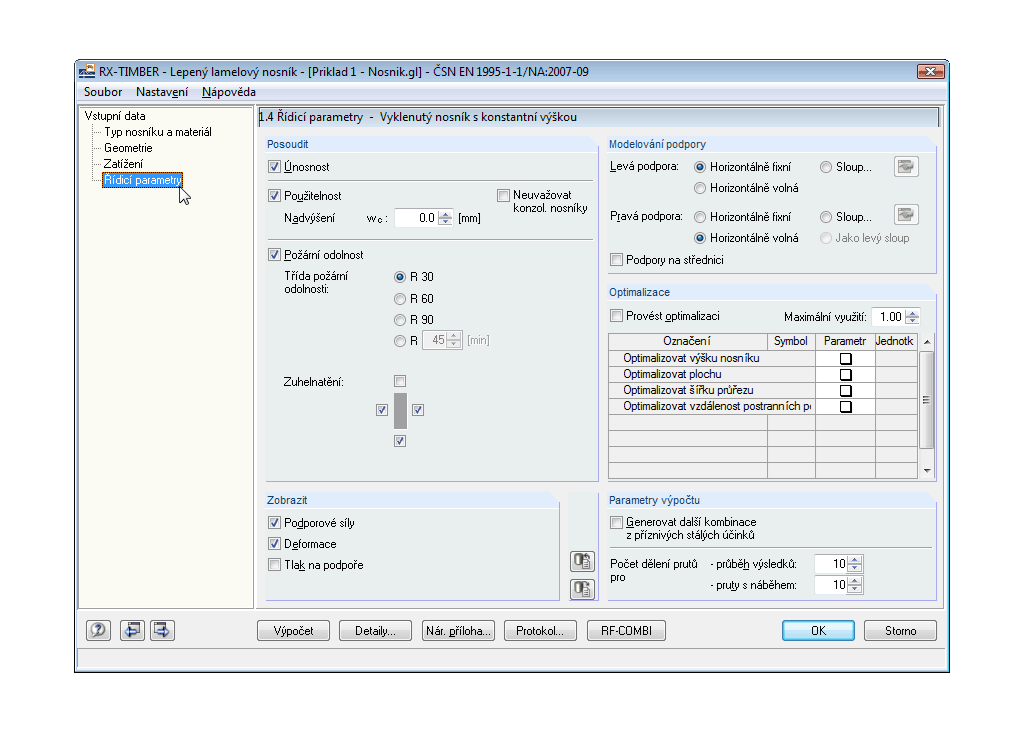

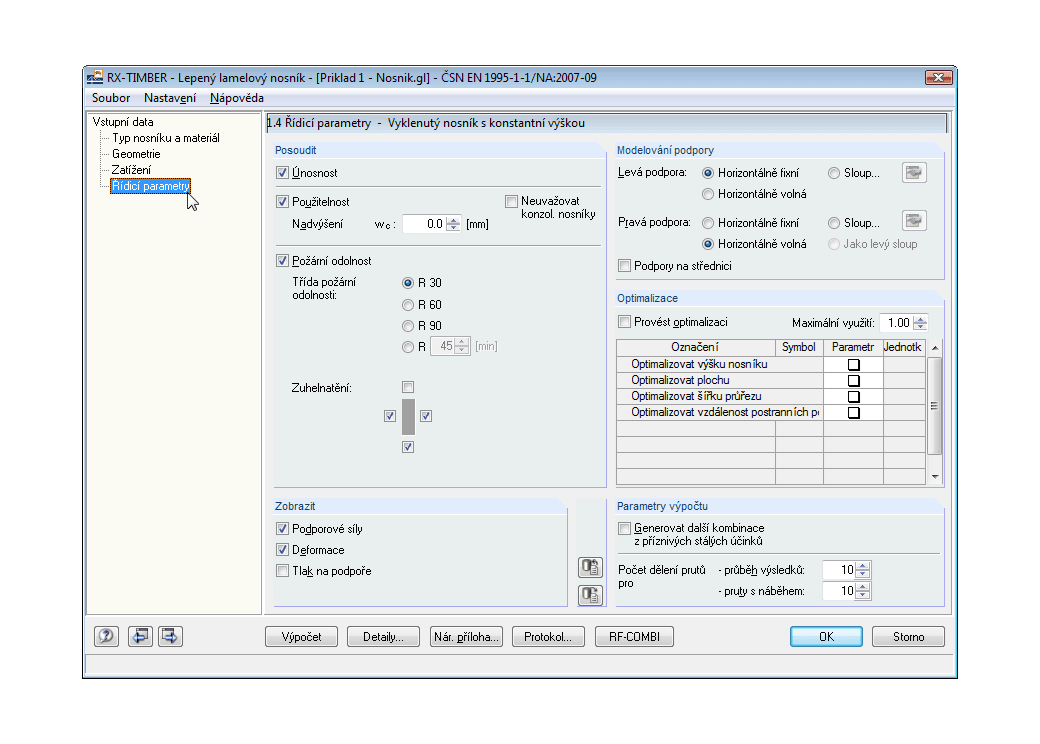

V programu RX-TIMBER Glued-Laminated Beam lze definovat následující nastavení výpočtu:

Posouzení MSÚ, MSP a/nebo požární odolnosti
- Výběr požadovaných posouzení
- Nastavení zobrazení podporových sil a deformací
- Přizpůsobení doporučených mezních hodnot deformační analýze
- Definice parametrů pro posouzení požární odolnosti podle zjednodušené metody (volitelně pro F 30-B, F 60-B, F 90-B a uživatelsky definované)
- Stanovení momentu klopení pro vidlicové podepření
Definice podporových podmínek nosníku
Optimalizace nosníku prostřednictvím:
- Úpravy výšky nosníku
- Úpravy plochy nosníku
- šířka průřezu
- Odstupu bočních podepření

RX-TIMBER Glued-Laminated Beam | Výsledky

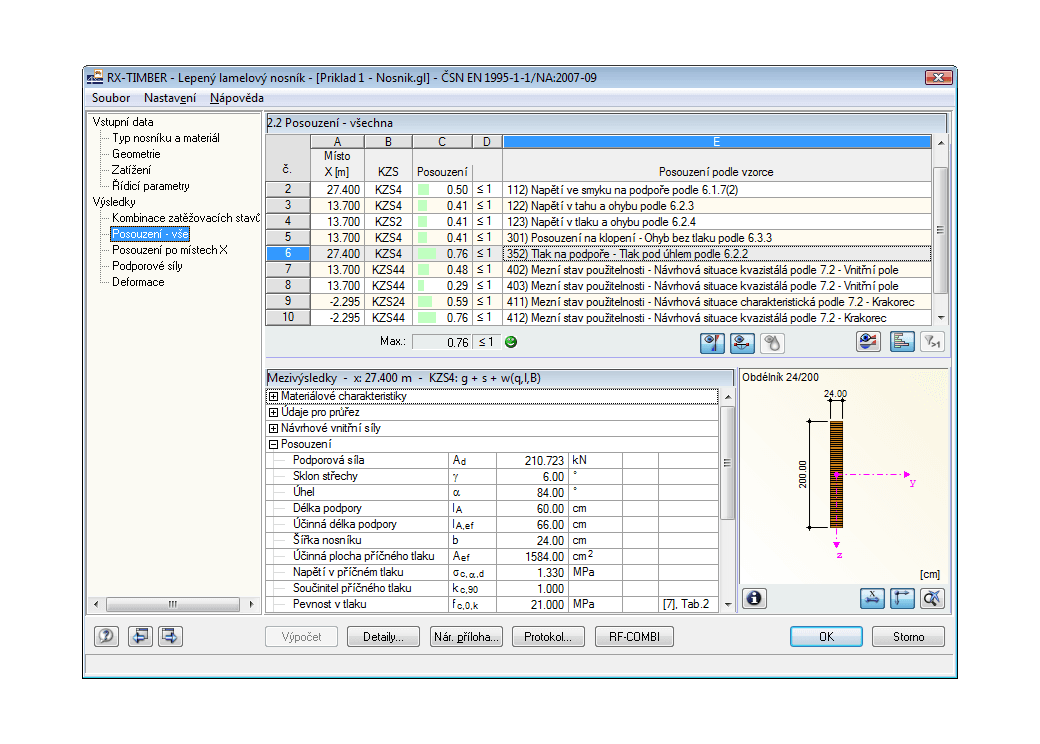

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků.

Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
